FLUENT壁面水膜流动模拟

本教程演示了壁面上水膜流动的模拟过程。

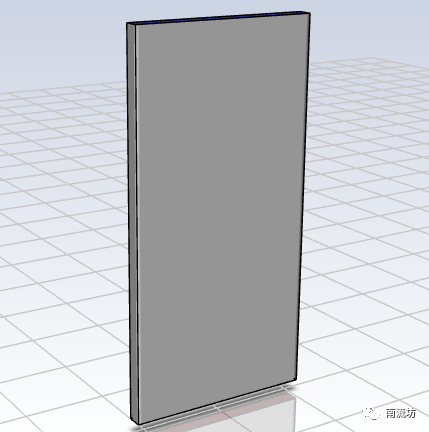

 1     启动FLUENT并导入网格

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

（2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

（1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，在Solver中Time选择Transient，进行瞬态计算，勾选Gravity，在Z中填入-9.81m/s2。

 3     设置湍流模型

在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，在Model中选择Laminar，单击OK按钮确认。

 4     设置材料

单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择water liquid，单击Copy按钮确认。

 5     设置欧拉壁膜模型

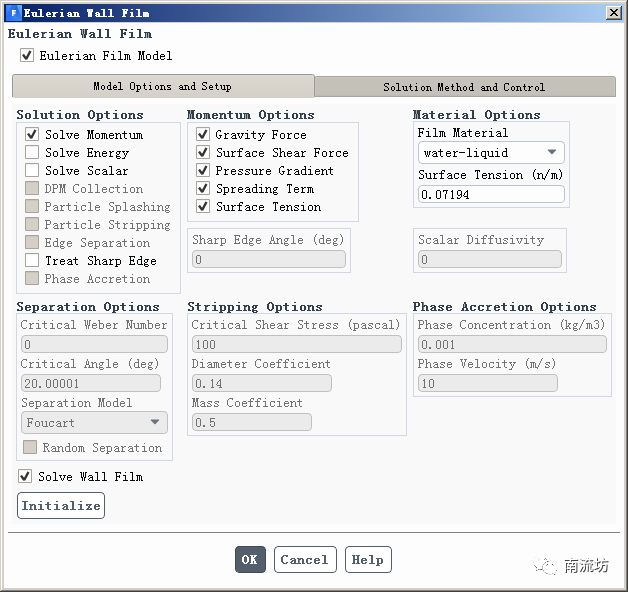

（1）在模型设定面板Models中双击Eulerian Wall Film按钮，弹出Eulerian Wall Film（欧拉壁膜模型）对话框，勾选Eulerian Wall Film，Film Material选择water-lquid。

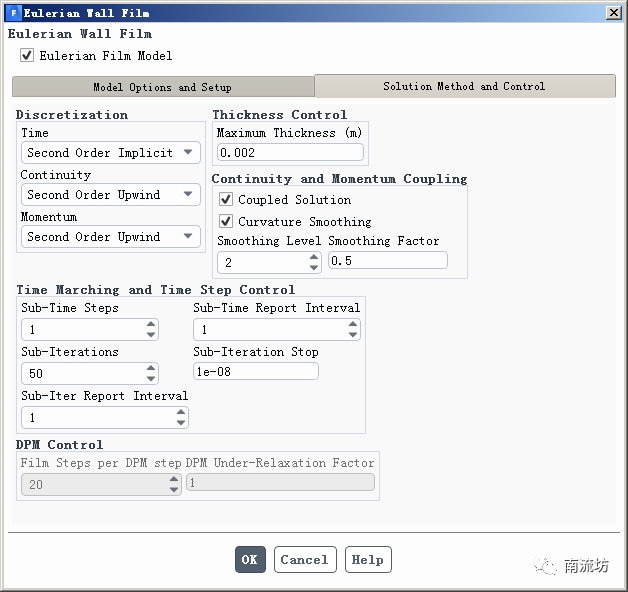

（2）在Solution Method and Control选项卡中，Maximum Thickness设置为0.002。

 6     设置边界条件

（1）单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

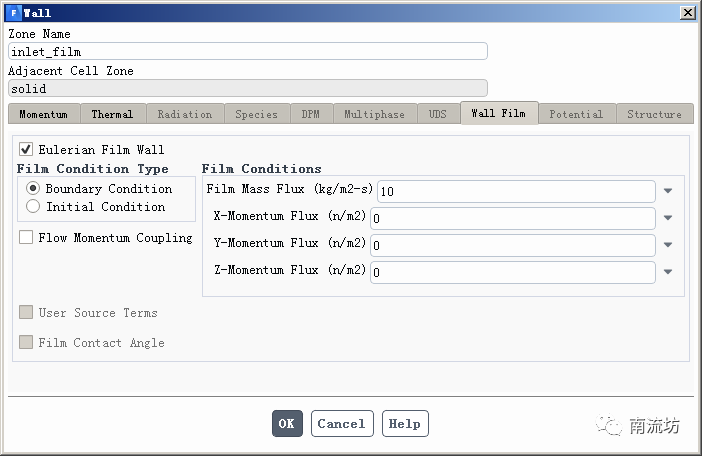

（2）在边界条件面板中，双击鼠标左键选择inlet_film，弹出边界条件设置对话框。在Wall Film选项卡中，勾选Eulerian Wall Film，Film Mass Flux设置为10kg/m2.s。

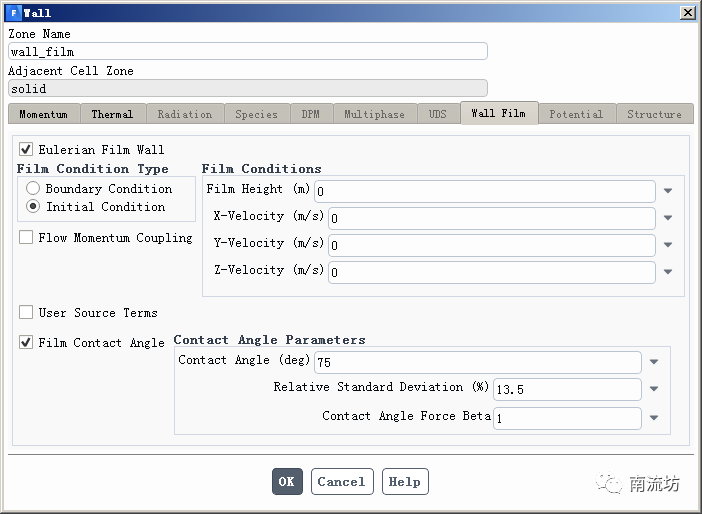

（3）在边界条件面板中，双击鼠标左键选择wall_film，弹出边界条件设置对话框。在Wall Film选项卡中，勾选Eulerian Wall Film，Film Condition Type选择Initial Condition，勾选Film Contact Angle，Contact Angle设置为75。

 7     初始条件

单击主菜单中Solution→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

 8     计算求解
单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.001，Number of Iterations中输入1000，单击Calculate开始计算。

 9     结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

（2）显示动画。
