FLUENT毛细管现象模拟

内容纲要

本教程演示了毛细管现象的模拟过程。

 1     启动FLUENT并导入网格

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

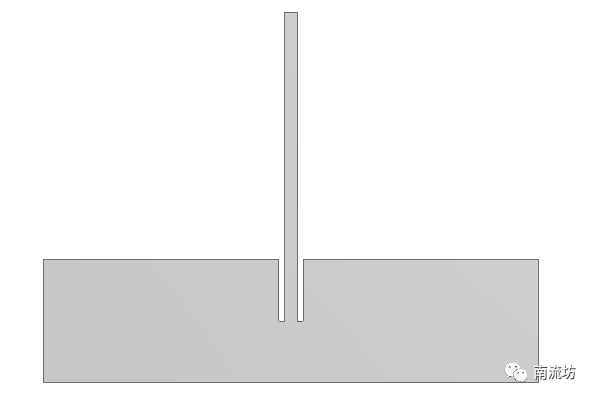

(2)单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

(1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,在Solver中Time选择Transient,进行瞬态计算,勾选Gravity,在Y中填入-9.81m/s2

 3     设置湍流模型

在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,在Model中选择Laminar,单击OK按钮确认。

 4     设置材料

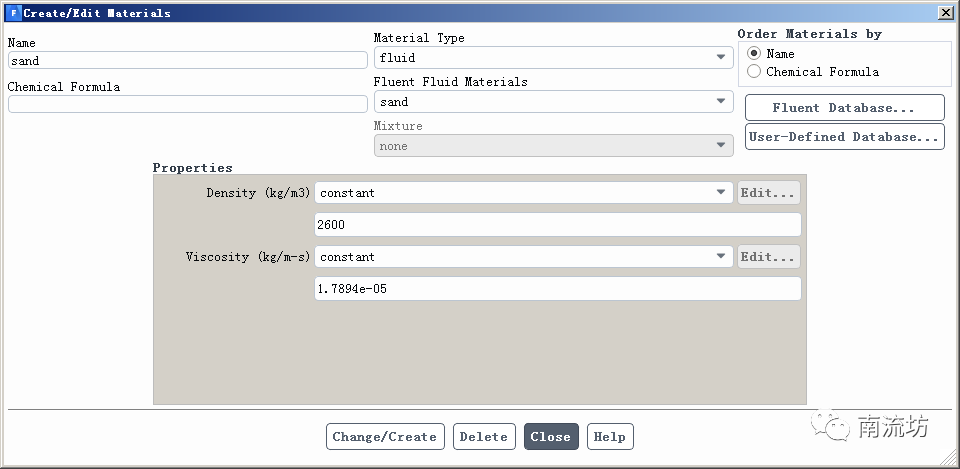

单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。设置新材料sand。

 5     设置多相流模型

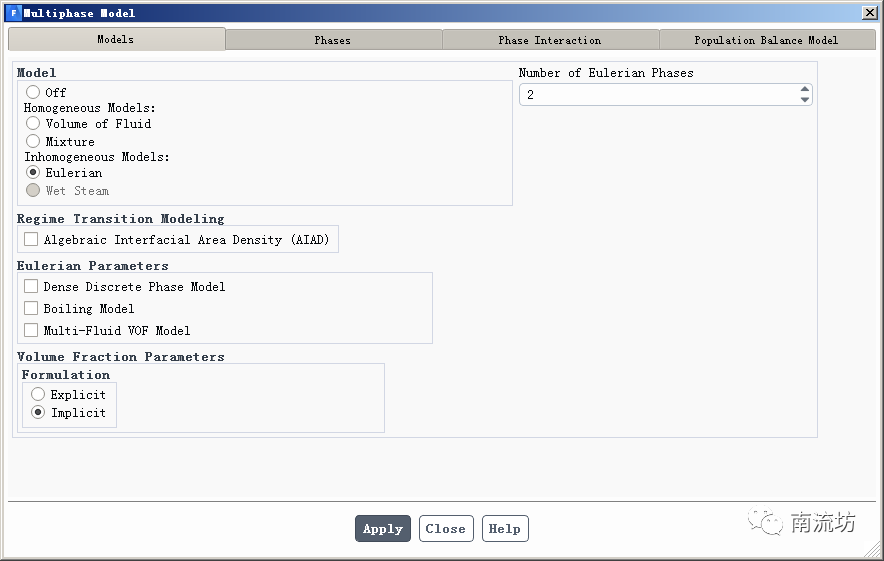

(1)在模型设定面板Models中双击Multiphase按钮,弹出Multiphase Model(多相流模型)对话框,选择Eulerian。

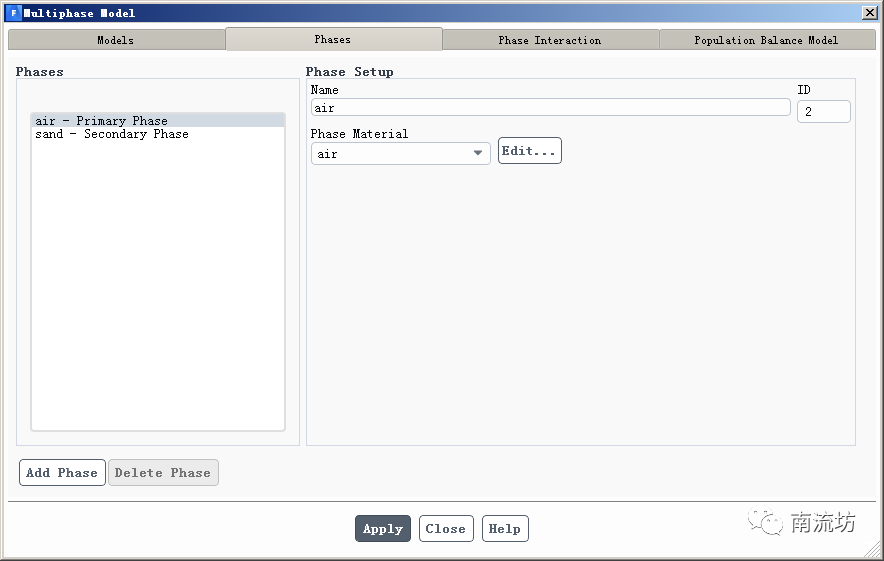

(2)在Phases选项卡中,Phase-1设置为air,Phase-2设置为sand

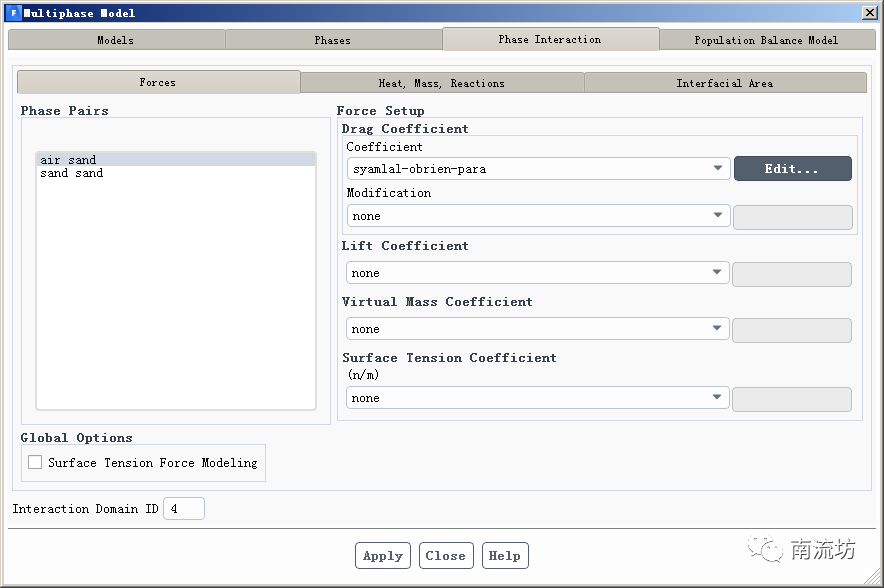

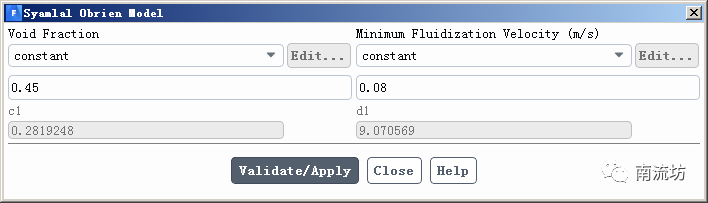

(3)在Phases Interaction选项卡中,Drag Coefficient设置为syamlal-obrien-para,单击Edit按钮设置空隙比和最小流化速度。

 6     设置边界条件

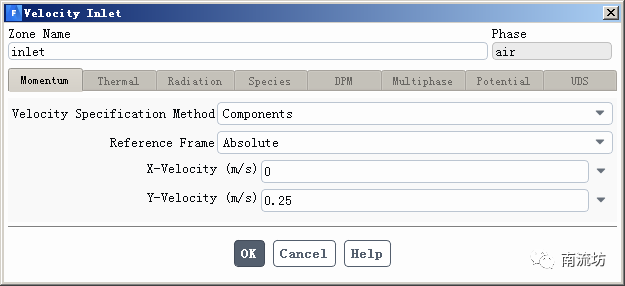

(1)在边界条件面板中,phase选择sand,双击inlet弹出边界条件设置对话框。Y-Velocity输入0.25,单击OK按钮确认退出。

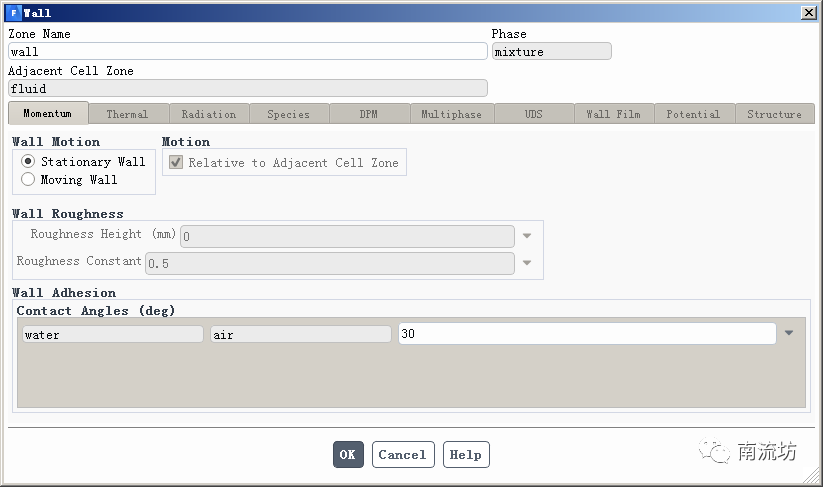

(2)双击wall弹出边界条件设置对话框。在Wall Adhesion中Contact Angles输入30,单击OK按钮确认退出。

 7     初始条件

(1)单击主菜单中Solution→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Standard Initialization,单击Initialize按钮进行初始化。

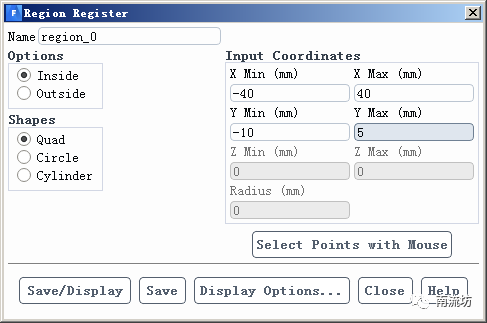

(2)右键单击命令结构树中Cell Registers→Adapt→New→Region按钮,弹出Region Register对话框。

在X Min中输入-40,X Max中输入40,Y Min中输入-10,Y Max中输入5,单击Mark按钮确认。

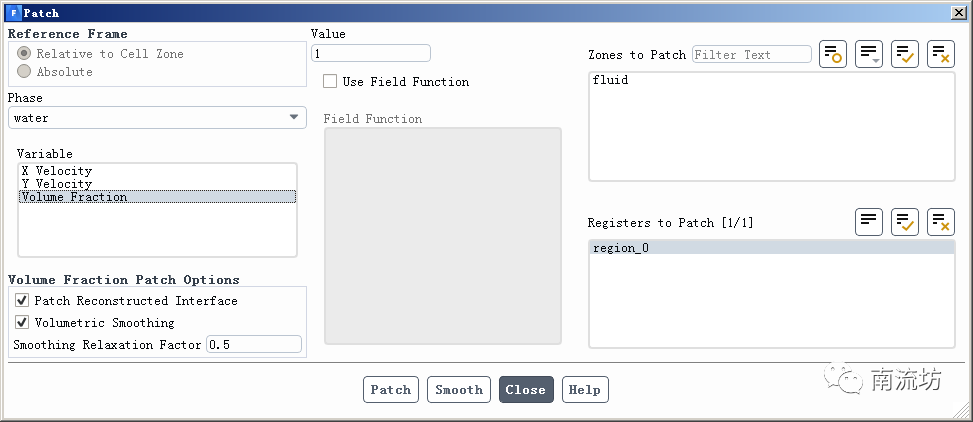

(3)在初始化设置面板,单击Patch按钮,弹出Patch对话框,Phase选择water,在Variable中选择Volume Fraction,Value中填入1,Zones to Patch中选择region_0,单击Patch按钮。

 8     计算求解

单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Time Step Size填入1e-5,Number of Iterations中输入20000,单击Calculate开始计算。

 9     结果后处理
(1)双击A6栏Results项,进入CFD-Post界面。

(2)显示动画。
