FLUENT一级方程式赛车流场模拟

内容纲要

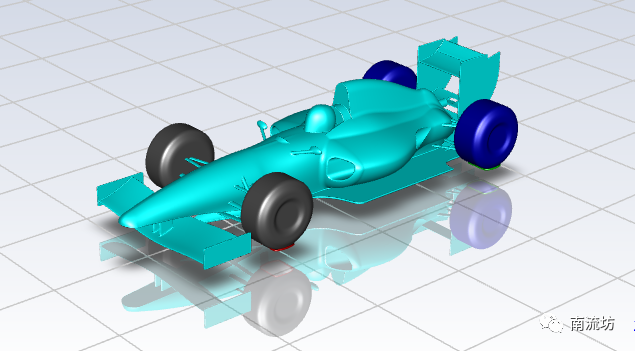

本教程演示了F1赛车流场的模拟。

 1     启动FLUENT并导入网格

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid DynamicsFluent 2020命令,启动Fluent 2020。

(2)单击主菜单中File→ReadMesh命令,导入.msh网格文件。

 2     定义模型

(1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。

 3     设置湍流模型

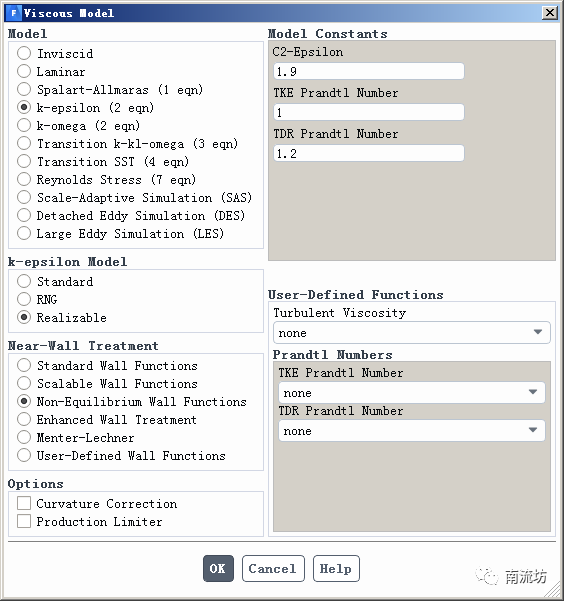

(1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选Realizable k-epsilon模型,Near-Wall Treatment勾选Non-Equilibrium Wall Functions,单击OK按钮确认

 4     设置边界条件
(1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

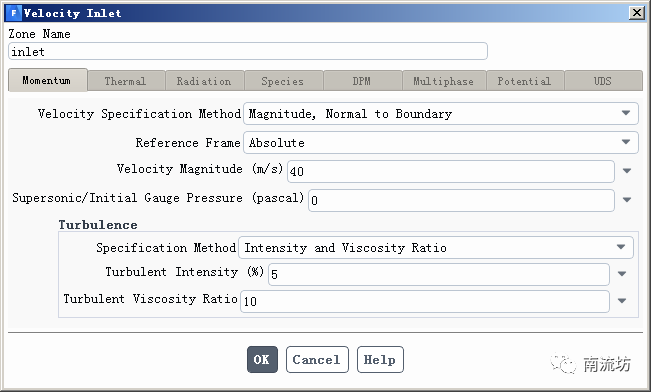

(2)在边界条件面板中,设置inlet输入入口边界参数,Velocity Magnitude填入40,如下图所示。

 5     初始条件

(1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。

 6     计算求解

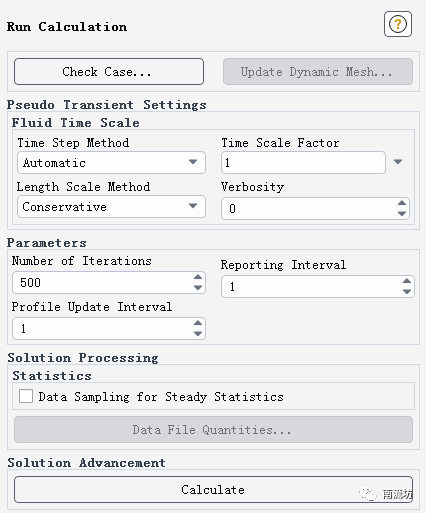

(1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Number of Iterations填入500,单击Calculate开始计算。

 7     结果后处理

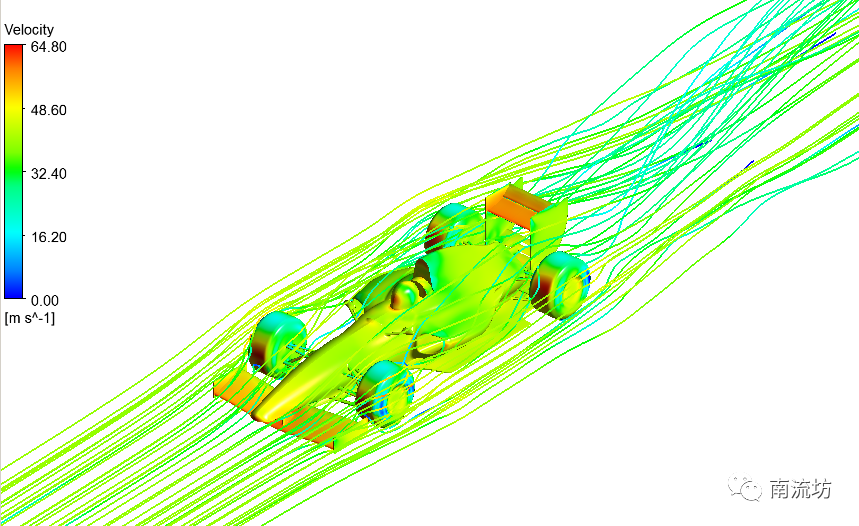

(1)进入CFD-Post界面,显示流线和压力云图。
