FLUENT潜艇水面航行模拟(附操作视频)

内容纲要

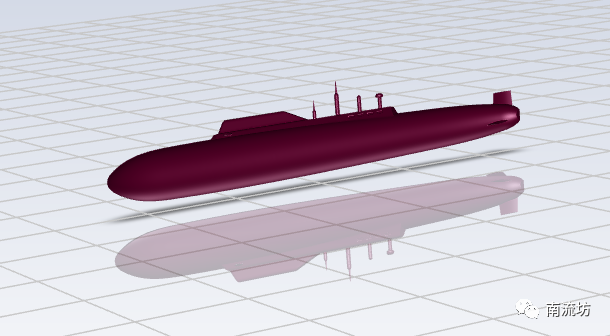

本教程演示了通过使用VOF模型模拟潜艇在水面航行的过程。

计算结果视频如下:

 1     启动FLUENT并导入网格

  • 在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令,启动Fluent 2020。

  • 单击主菜单中File→Read→Mesh命令,导入.msh网格文件。

 2     定义模型

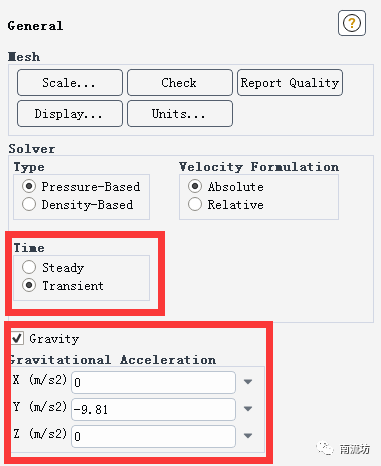

  • 单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Transient,勾选Gravity,在Y中填入-9.81m/s2

 3     设置材料

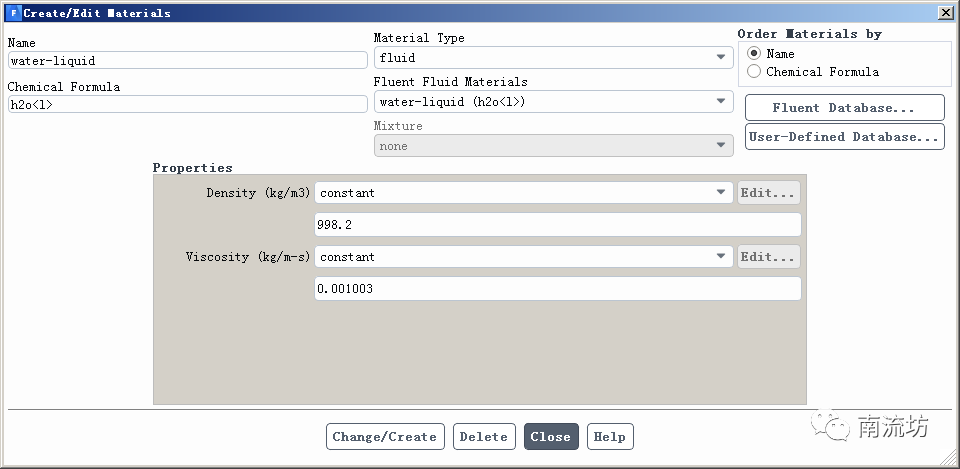

  • 单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框,选择流体材料选择water-liquid,单击Copy按钮确认。

 4     设置多相流

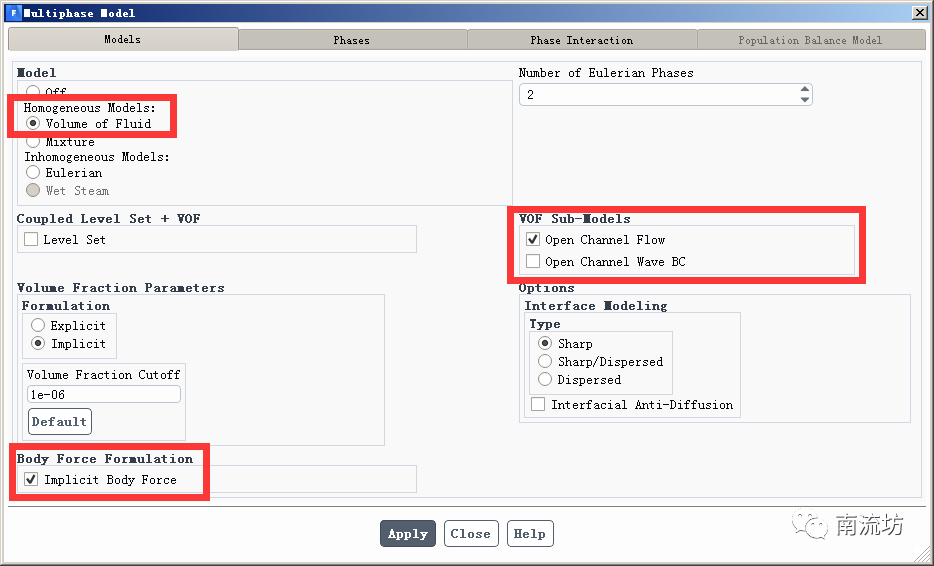

  • 在模型设定面板Models中双击Multiphase按钮,弹出Multiphase Model(多相流模型)对话框,选择VOF,Number of Eulerian Phases填入2,勾选Implicit Body Force,勾选Open Channel Flow,单击OK按钮确认并关闭对话框。

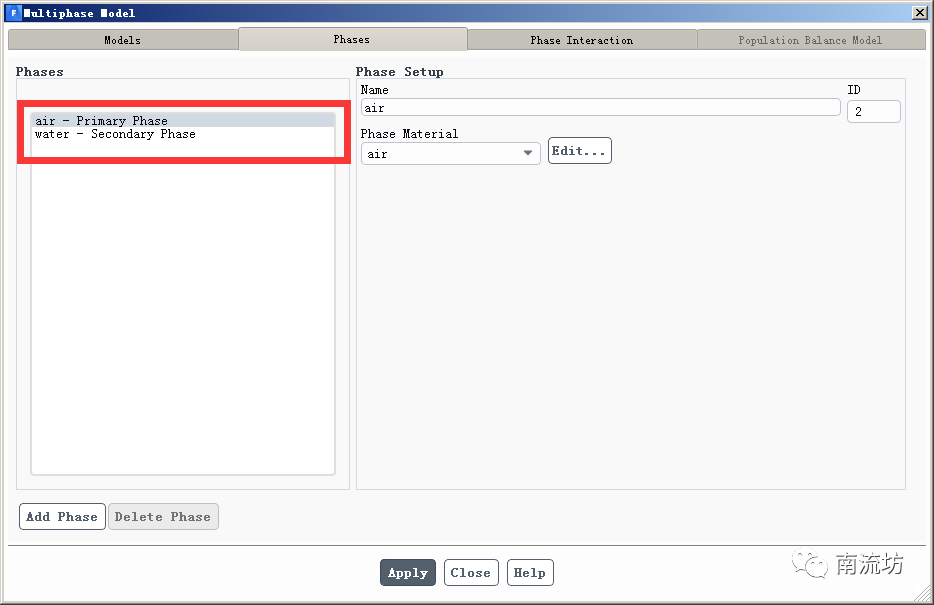

  • 在Phases选项卡中,Phase-1的Phase Material选择air,Phase-2的Phase Material选择water-liquid,单击OK按钮确认并关闭对话框。


 5     设置湍流模型

  • 在模型设定面板Models中双击Viscous按钮,弹出Viscous

    本篇文章来源于微信公众号: 南流坊
