FLUENT倒水模拟（附操作视频）

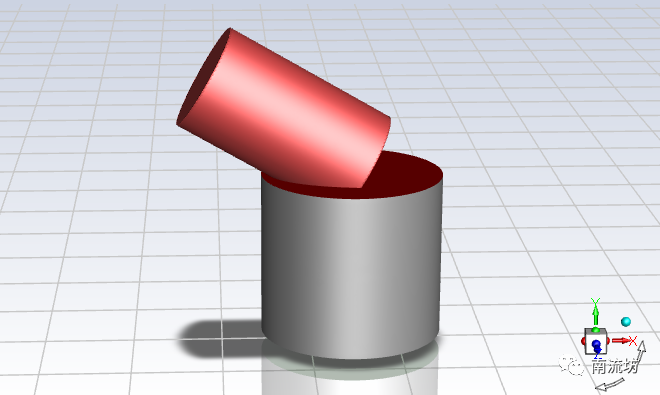

本教程演示了通过使用VOF模型模拟从水瓶中往水杯里倒水的过程。

计算结果视频如下:

 1     启动FLUENT并导入网格

• 在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。


• 单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

 2     定义模型

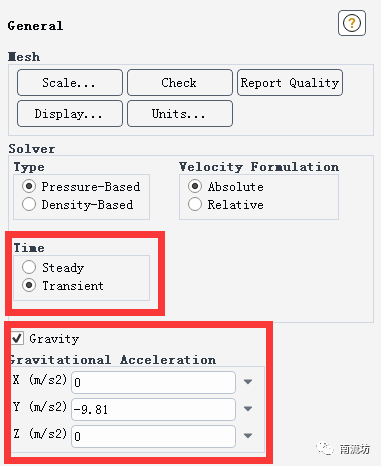

• 单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient，勾选Gravity，在Y中填入-9.81m/s2。

 3     设置材料

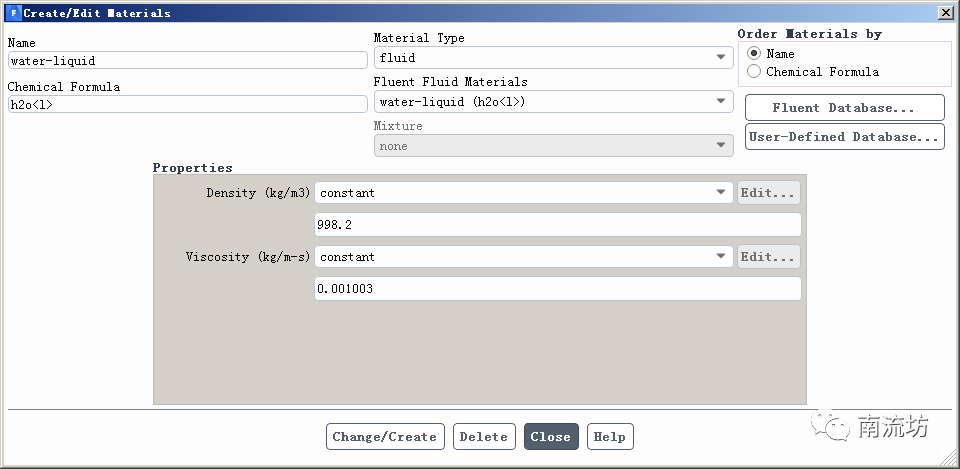

• 单击主菜单中Setting Up Physics→Materials→Create/Edit，弹出Create/Edit Materials（材料）对话框。单击Fluent Database按钮弹出Fluent Database Materials对话框，选择流体材料选择water-liquid，单击Copy按钮确认。

 4     设置多相流

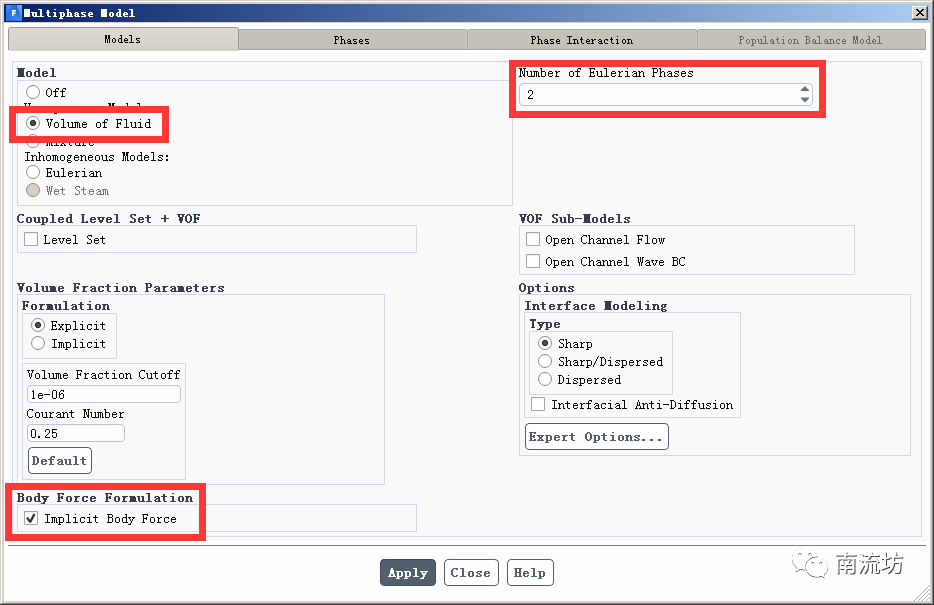

• 在模型设定面板Models中双击Multiphase按钮，弹出Multiphase Model（多相流模型）对话框，选择VOF，Number of Eulerian Phases填入2，勾选Implicit Body Force，单击OK按钮确认并关闭对话框。

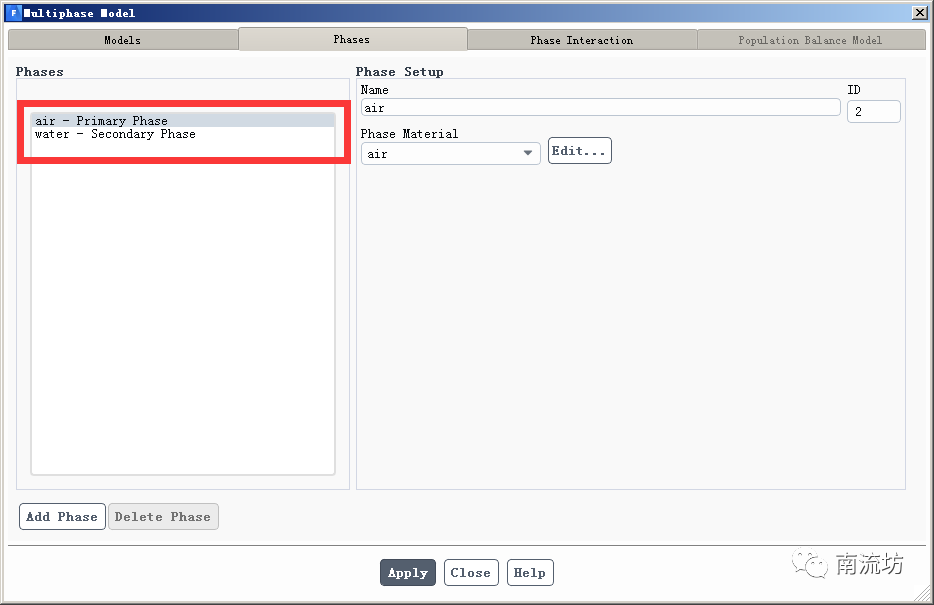

• 在Phases选项卡中，Phase-1的Phase Material选择air，Phase-2的Phase Material选择water-liquid，单击OK按钮确认并关闭对话框。

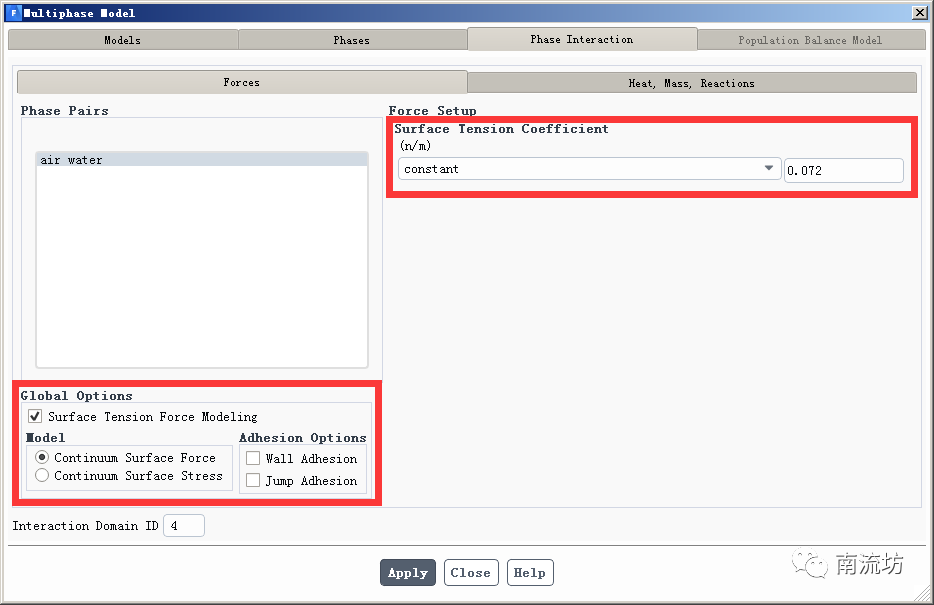

• 在Phase Interactions选项卡中，勾选Surface Tension Force Modeling，Surface Tension Coefficient输入0.073，单击OK按钮确认并关闭对话框。

 5     设置湍流模型

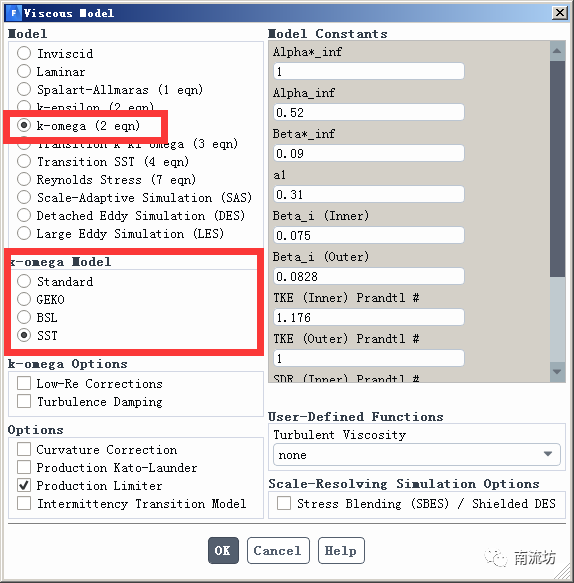

• 在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选SST k-omega模型。

 6     设置边界条件

• 单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

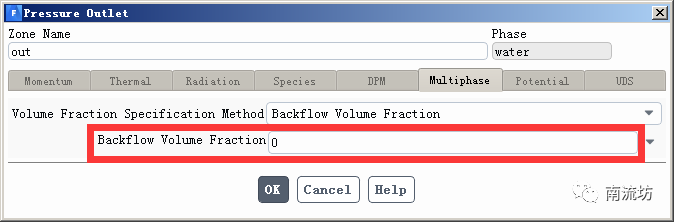

• 在边界条件面板中，设置outlet的参数如下图所示。

 7     初始条件

• 单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

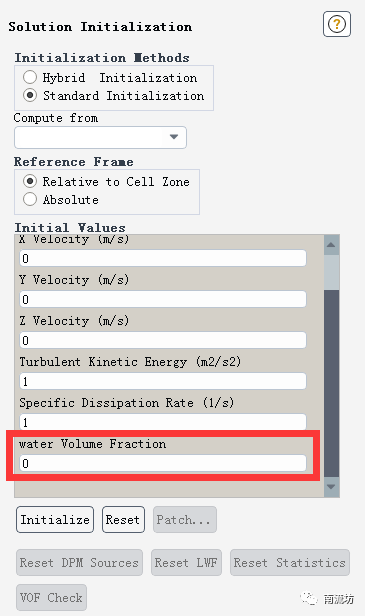

• Initialization Methods中选择Standard Initialization，water Volume Fraction输入0，单击Initialize按钮进行初始化。

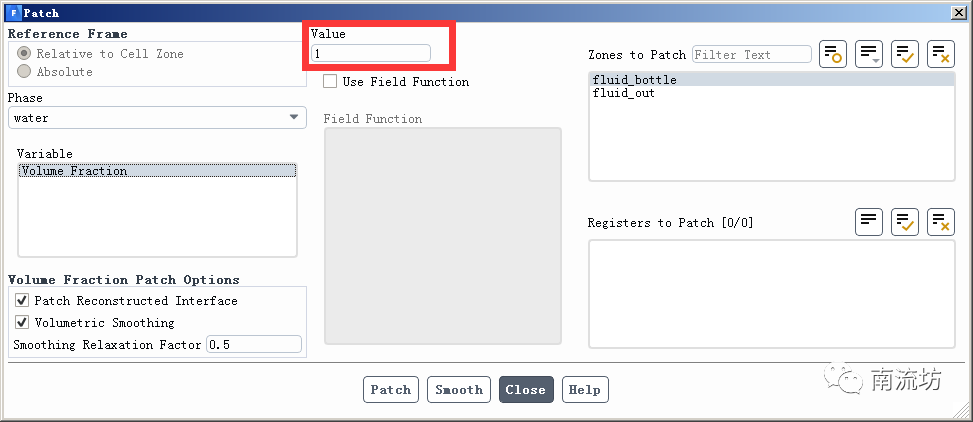

• 单击Patch按钮，设置流体域fluid_bottle的water相的体积分数为1。

 8     计算求解

• 单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。


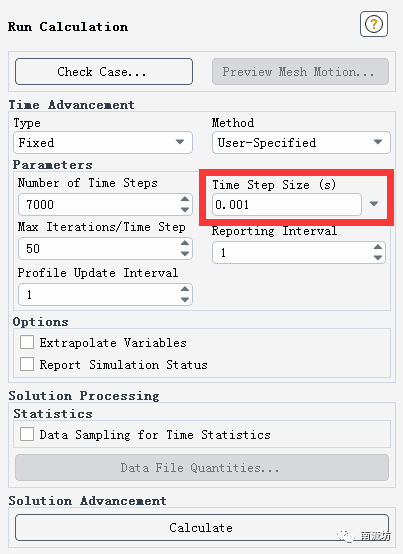

• 在Time Step Size填入0.001，Number of Iterations中输入5000，单击Calculate开始计算。

详细操作视频

+

• 视频中包括几何建模→网格划分→求解设置→后处理动画制作的详细步骤。
