FLUENT赛车外流场模拟

内容纲要

本教程演示了赛车外流场的模拟。

 1     启动FLUENT并导入网格

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid DynamicsFluent 2020命令,启动Fluent 2020。

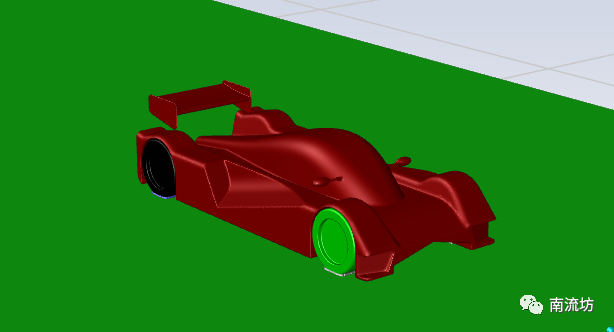

(2)单击主菜单中File→ReadMesh命令,导入.msh网格文件。

 2     定义模型

(1)单击命令结构树中General按钮,弹出General(总体模型设定)面板,Solver中Time选择Steady。

 3     设置湍流模型

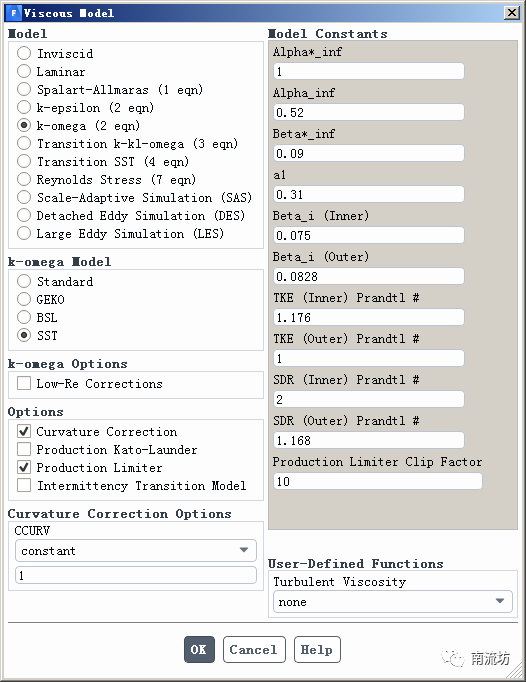

(1)在模型设定面板Models中双击Viscous按钮,弹出Viscous Models对话框,勾选SST k-omega模型,勾选Curvature Correction

 4     设置边界条件

(1)单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

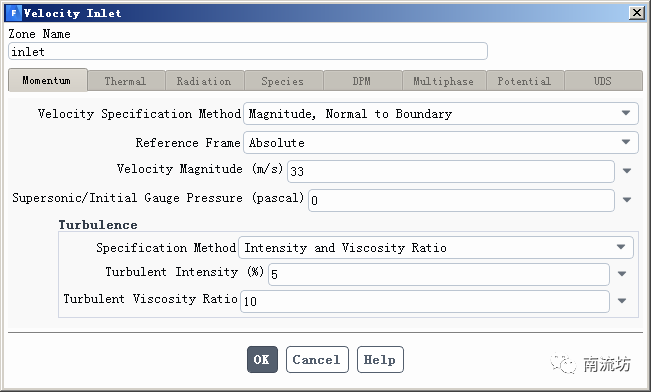

(2)在边界条件面板中,设置inlet的参数如下图所示。

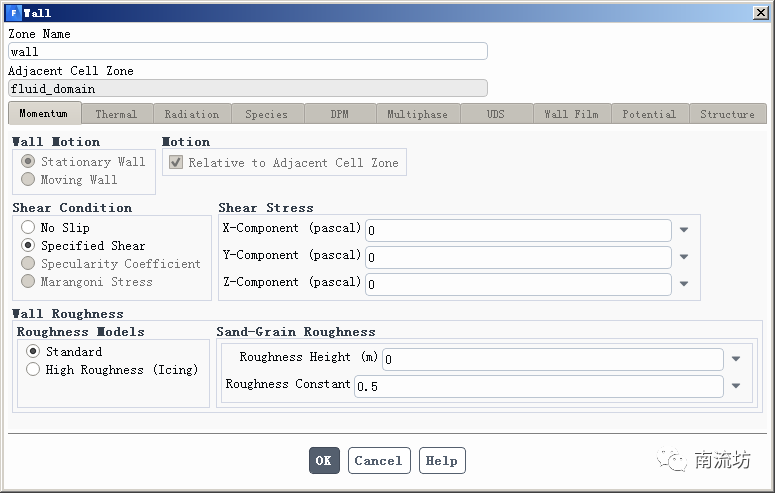

(2)设置wall的参数如下图所示。

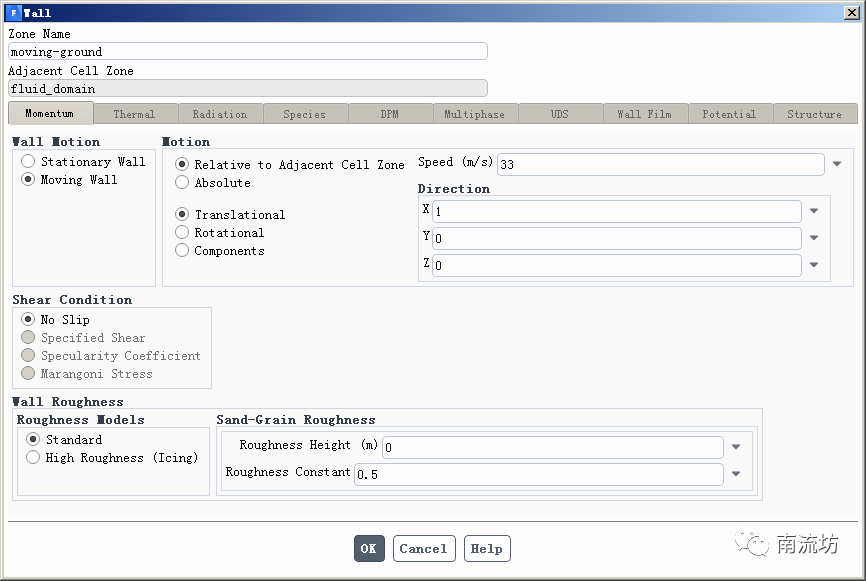

(3)设置moving-ground的参数如下图所示。

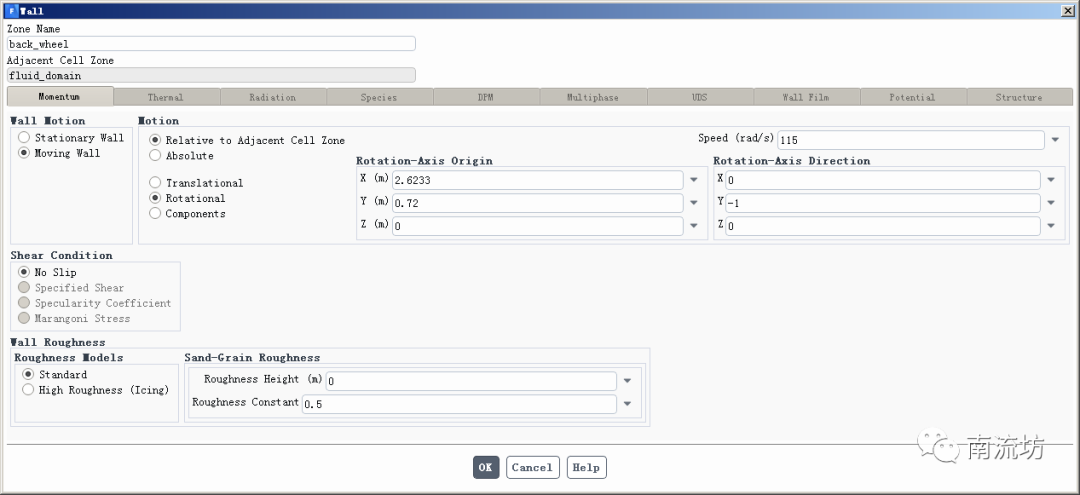

(4)设置front-wheel和back-wheel的参数如下图所示。

 5     初始条件

(1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Hyper Initialization,单击Initialize按钮进行初始化。

 6     计算求解

(1)单击主菜单中Solving→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

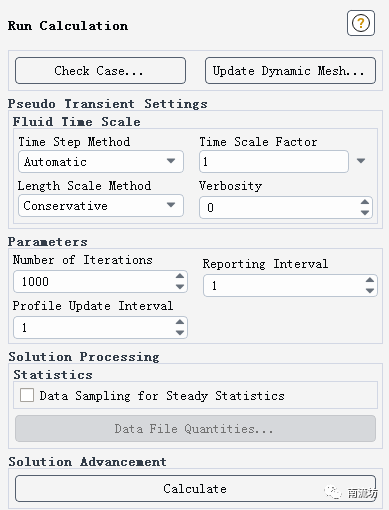

在Number of Iterations填入1000,单击Calculate开始计算。

 7     结果后处理

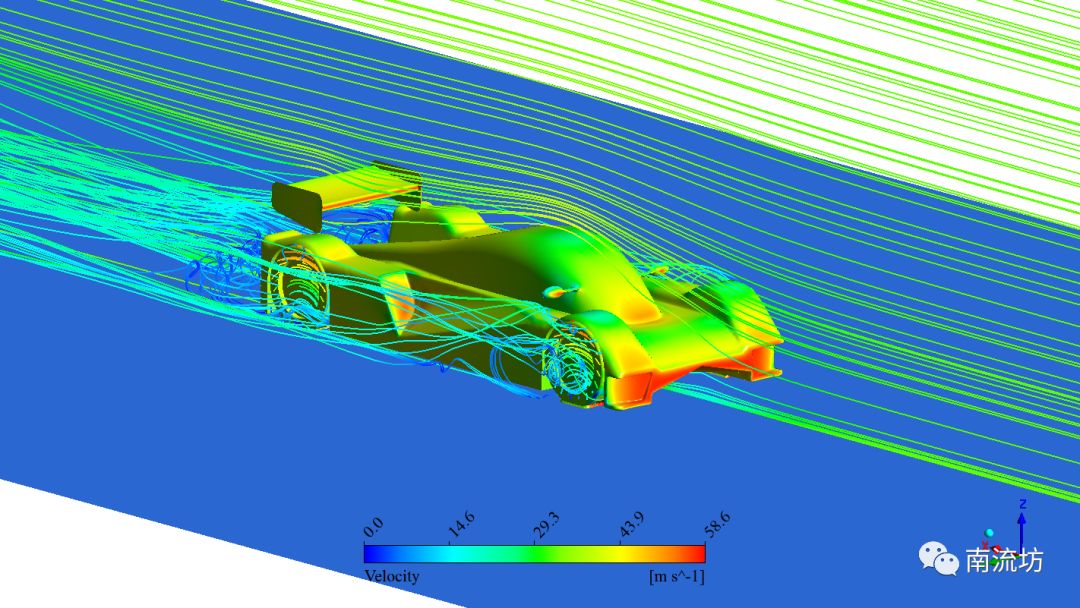

(1)进入CFD-Post界面,显示速度场云图。
