本教程演示了在二维0.5m*0.5m空间内射流对撞模拟的过程。

1 启动Workbench并建立分析项目

（1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Workbench命令，启动Workbench 2020，进入ANSYS Workbench 2020界面。

（2）双击主界面Toolbox（工具箱）中的Analysis systems→Fluid Flow（Fluent）选项，即可在项目管理区创建分析项目A。

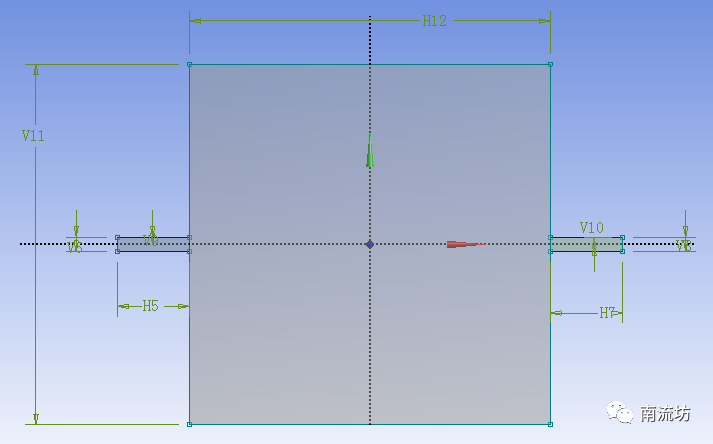

（1）在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry→Browse命令，此时会弹出“打开”对话框。

（2）在弹出的“打开”对话框中选择文件路径，导入几何体文件。

（1）双击A3栏Mesh项，进入Meshing界面，在该界面下进行模型的网格划分。

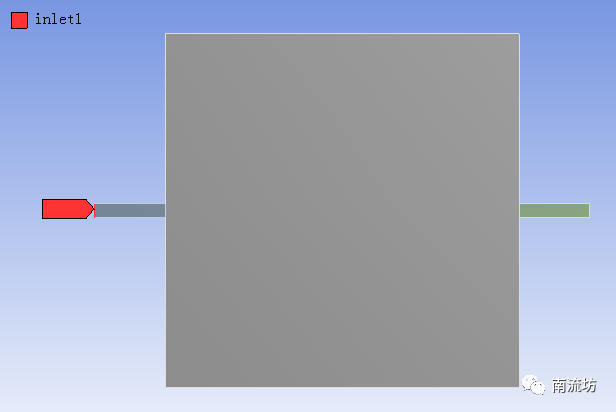

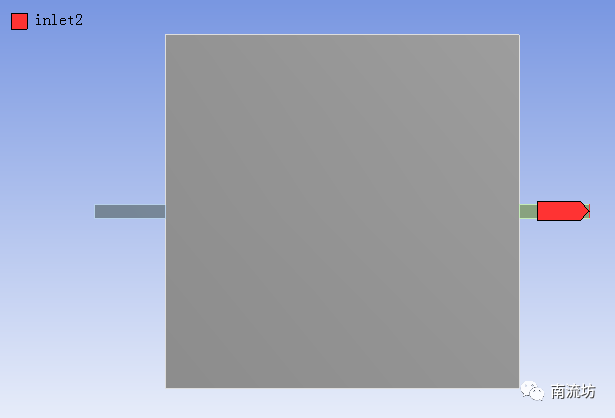

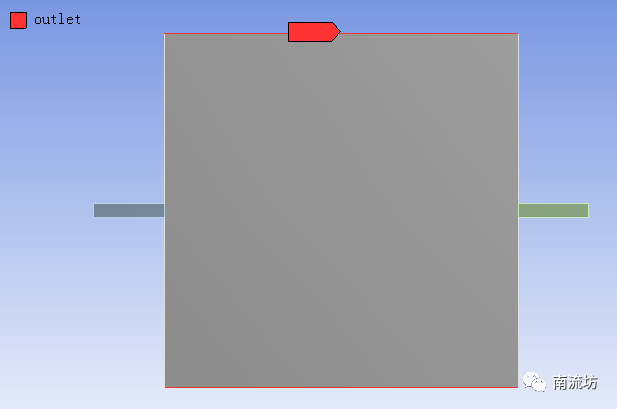

（2）分别右键选择边界，在弹出快捷菜单中选择Create Named Selection，弹出Selection Name对话框，输入名称inlet和outlet，单击OK按钮确认。

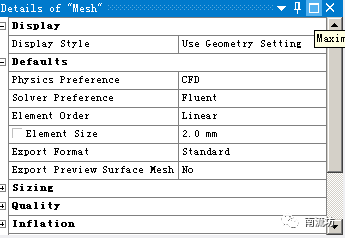

（3）网格参数设置，Element Size填入2mm。

（4）右键单击模型树中Mesh选项，选择快捷菜单中的Generate Mesh选项，开始生成网格。

（5）网格划分完成以后，单击模型树中Mesh项可以在图形窗口中查看网格。

（6）执行主菜单File→Close Meshing命令，退出网格划分界面，返回到Workbench主界面。

（7）右键单击Workbench界面中A3 Mesh项，选择快捷菜单中的Update项，完成网格数据往Fluent分析模块中的传递。

（1）双击A4栏Setup项，打开Fluent Launcher对话框，单击OK按钮进入FLUENT界面。

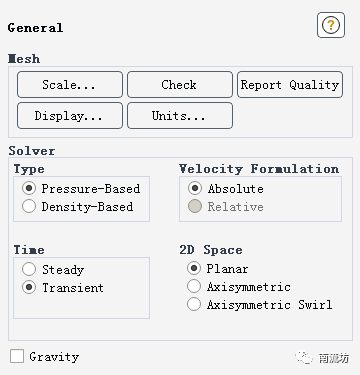

（2）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Transient。

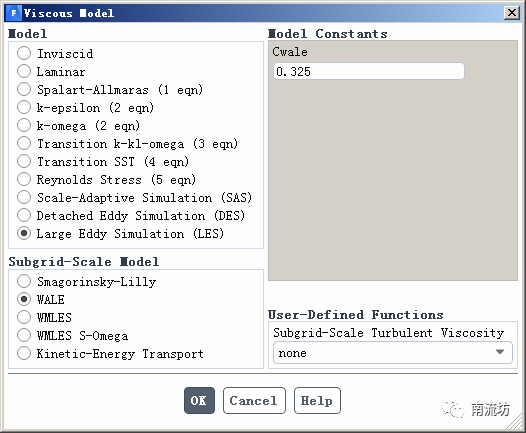

5 设置湍流

6 设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

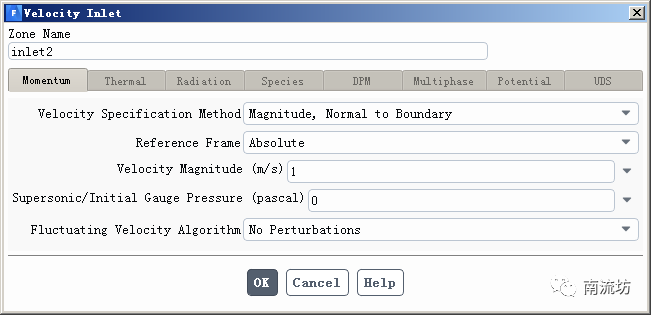

（2）在边界条件面板中，双击inlet弹出边界条件设置对话框。在Velocity Magnitude输入1，单击OK按钮确认退出。

7 初始条件

（1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。

Initialization Methods中选择Standard Initialization，单击Initialize按钮进行初始化。

8 计算求解

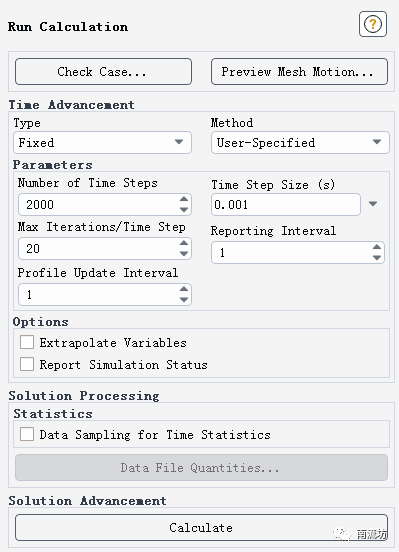

单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。

在Time Step Size填入0.001，Number of Iterations中输入2000，单击Calculate开始计算。

9 结果后处理
（1）双击A6栏Results项，进入CFD-Post界面。

（2）显示速度场动画。
