FLUENT组分输运模型烟羽模拟

在上一篇文章《FLUENT烟羽模拟》中，使用VOF模型对二氧化碳释放在空气中扩散过程进行了模拟，本次再通过使用组分输运模型进行计算，比较分别使用这两种模型方法得到的计算结果。

本次计算的基本信息：

1、几何模型：与上篇文章一致

2、边界条件：环境风速为改为0.5m/s

使用组分输运模型进行模拟的基本设置（只说明与VOF法有差异部分）：

 1     设置组分输运模型

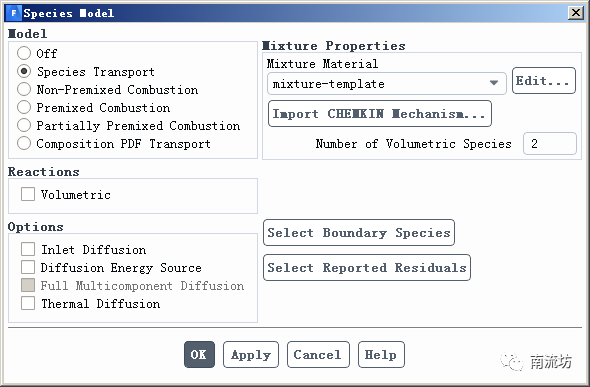

（1）在模型设定面板Models中双击Species按钮，弹出Species Model对话框，选择Species Transport。

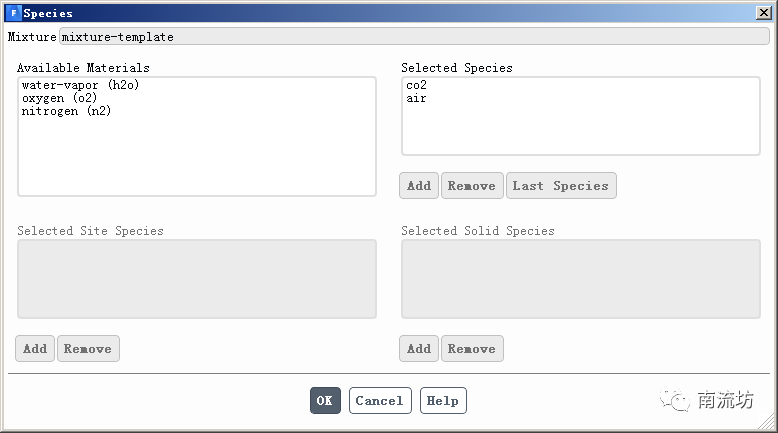

（2）在组分设置中选择co2和air两种物质。

 2     湍流模型

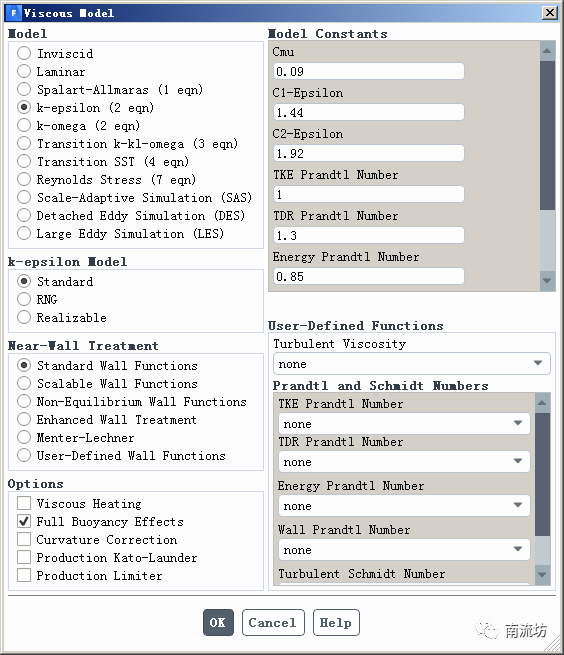

（1）湍流模型选择k-epsilon模型，勾选Full Buoyancy Effects。

 3     设置边界条件

（1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

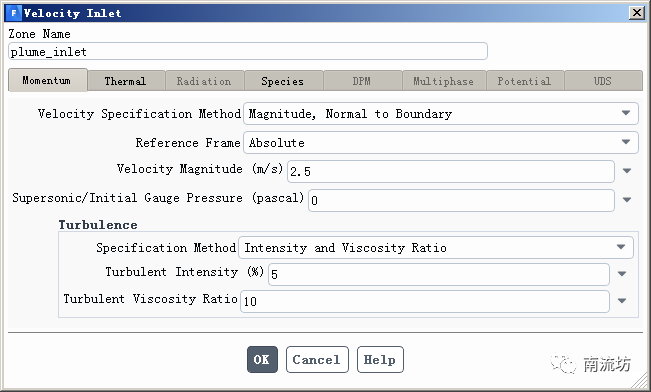

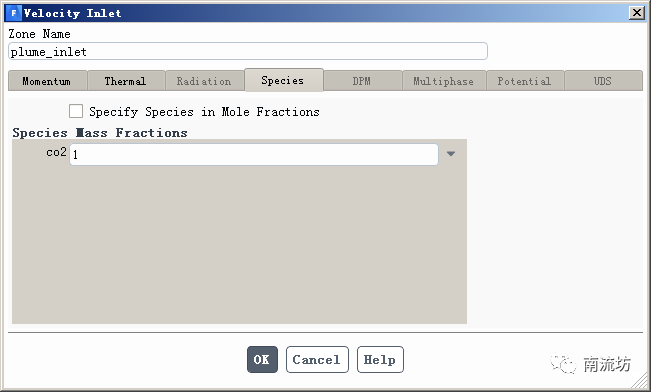

（2）在边界条件面板中，双击plume_inlet弹出边界条件设置对话框。在Velocity Magnitude中输入2.5，在Species选项卡中co2输入1。

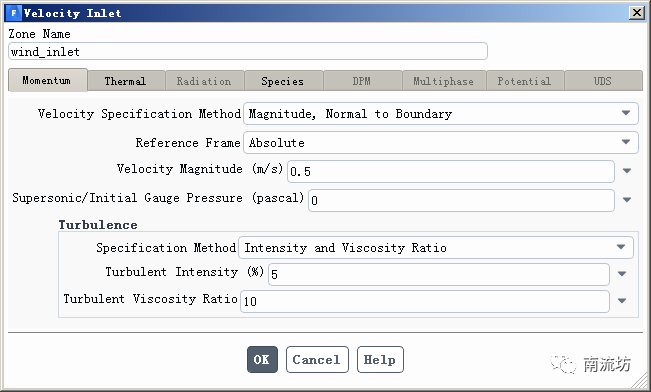

（3）在边界条件面板中，双击air_inlet弹出边界条件设置对话框。在Velocity Magnitude中输入0.5。

 4     计算结果对比

（1）组分输运模型（Co2. Mole Fraction）

（2）VOF模型（Phase 2. Volume Fraction）
