【朋友圈】FloEFD热仿真分析软件介绍

内容纲要

在正式介绍软件之前,本人先说明下写文章的一些想法与目的。本人机械工程专业(仿真方向)出身,主要从事热仿真设计的工作。由于机缘巧合,部门缺少热学仿真设计工程师,当时做机械设计的我,由于研究生阶段有仿真的基础,就主动承担这一份的工作,从此仿真设计逐渐成为主要工作和职业规划的方向。虽然结构仿真设计有所涉及,但还是以热仿真设计为主,所以短期内以热仿真设计为对象,与大家一起分享、共同探讨。

   热仿真设计准备与要求

思想上,对热仿真设计有一定的兴趣,且抱有持续学习的心态。理论上,至少需要对传热学(推荐陶文铨的数值传热学、圆山重直,王世学的传热学)、流体力学(推荐张兆顺的流体力学、王洪伟的我所理解的流体力学,网上还有相关的视频课程)、有限体积法(推荐李人宪的有限体积法基础、如具有英文能力的,费斯泰赫的计算流体力学导论:有限体积法)等有所了解,如想进一步的提升,则在解决实际问题过程中不断提升理论水平。软件上,以入手最为简单的FloEFD开始,相信对于热仿真设计的新手或者结构设计师来说,这款软件是个不错的选择,也足以应付工作中的一些散热问题。至于Flotherm和Icepak相对难度较大,后续视情况再做分享。

   FloEFD软件介绍

2.1 优势与特点

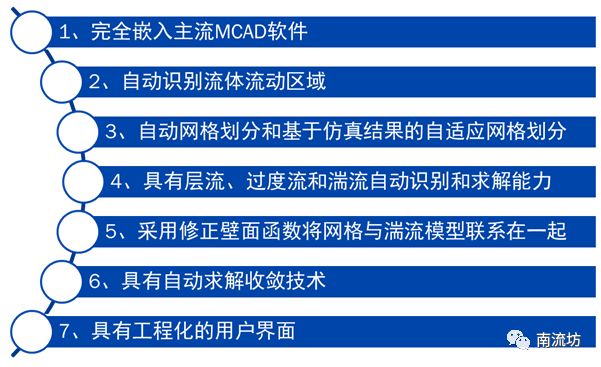

FloEFD是一款通用流体传热分析软件。其使用有限体积法开发,可完全嵌入到CREO、Catia、SW等主流三维设计软件。(本人的所有操作和案例在FloEFD 15.0 for CREO完成,如有需求,下载地址:https://pan.baidu.com/s/1H8DYhcKagoshDF7yM8WZaQ,提取码:kl78,其他版本的可自行下载。)支持全自动网格和自适应网格划分,具有层流、过渡流及湍流的自动识别和求解能力,具有自动求解收敛技术,仿真流程简单思路清晰等,所以对于软件使用者,能快速适应软件,且省去了不同软件之间转换的问题,能极大降低软件使用者对CFD专业背景的要求。

2.2 软件界面

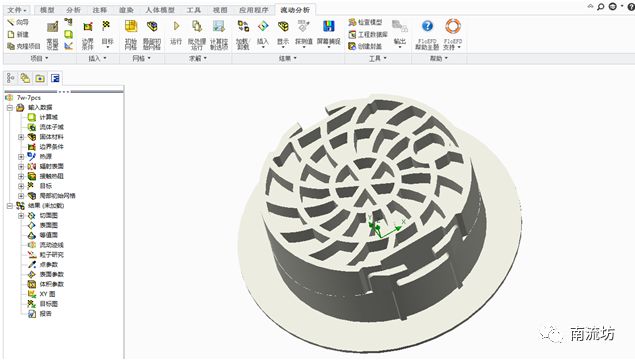

FloEFD的界面正如以上所说,嵌入到CREO中,与CREO融为一体,只是增加一个选项卡,如下的界面相信对于结构工程师再熟悉不过了,虽然仿真设计没那么容易,但在自己熟悉的地盘上操作,信心又增加了一分吧。

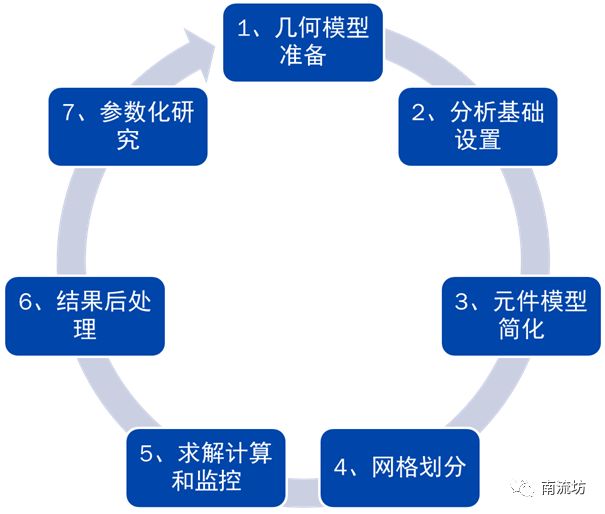

其一般的仿真流程如下,后续将围绕着以下七点展开,最后通过几个典型的案例,完整展示整个分析过程。

   小结

之前就有分享热仿真设计的计划,但很多时候不知道从何开始,也有很多顾虑。但总算走出这一步,如果分享对一些读者有所帮助,那也是一种快乐。如有问题,可以一起探讨学习,共同进步!

本篇文章来源于微信公众号: 南流坊
