RAE 2822翼型上的跨声速流动

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例模拟了在自由流马赫数为0.73情况下流过翼型RAE 2822的流动情况。攻角为2.79°,流动为二维可压缩(跨声速)流动。机翼弦长为1米,最大厚度D为0.121米。在横流方向和横向方向上,流动域跨越100个弦长。

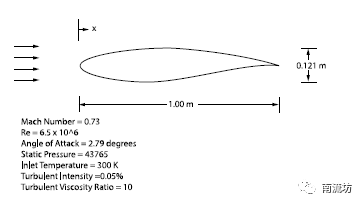

计算域:机翼弦长1m,最大厚度0.121m

物质属性:物质密度为理想气体,粘度为1.983e-5kg/m-s,导热系数为0.0242 W/m-K,摩尔质量为28.966 g/mol,比热为1006.43 J/kg-K

边界条件:入口马赫数0.73,雷诺数为6.5e6,静压为43765Pa,温度300K,湍流强度0.05%,湍流粘度比为10

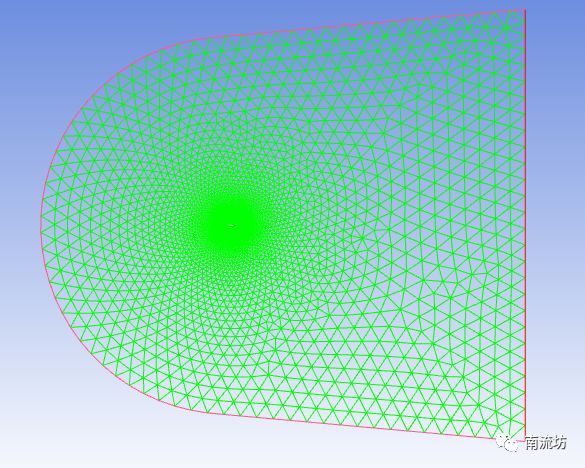

网格划分

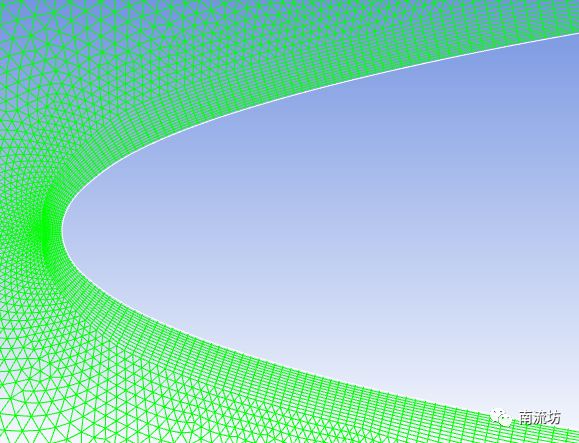

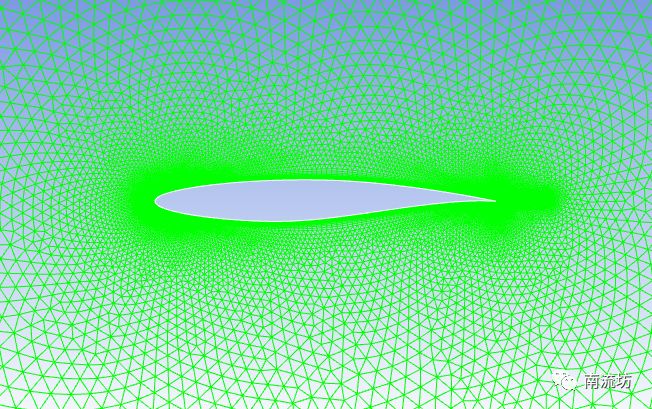

采用三角形网格,机翼壁面采用边界层,网格数量为35892

计算设置

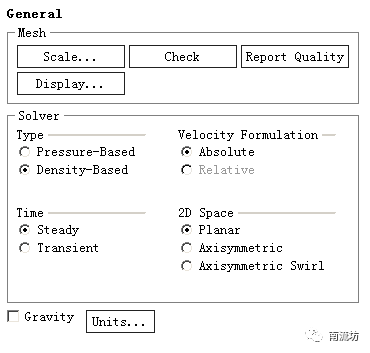

本次计算为密度基计算,稳态可压缩流动。

  • 物质属性

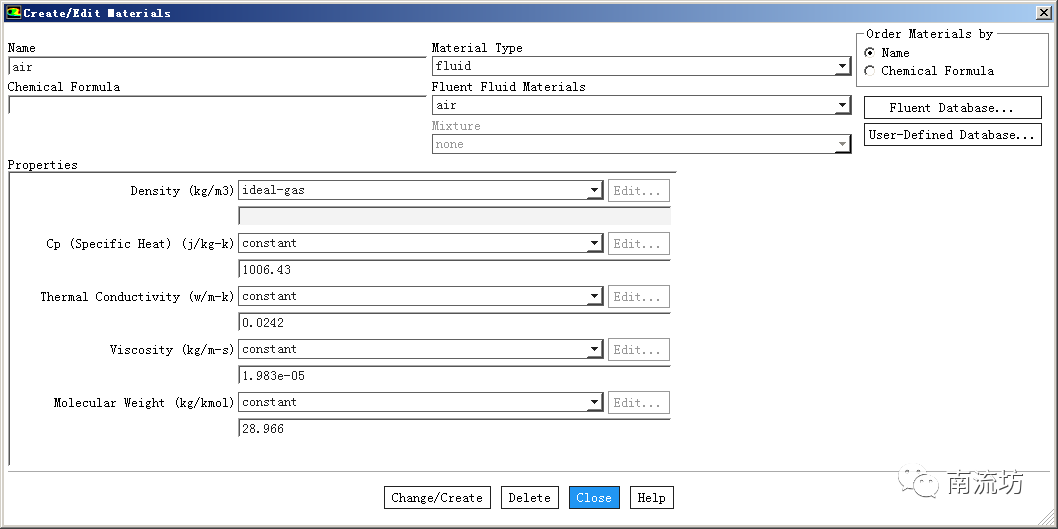

计算物质设置密度等参数

  • 湍流模型

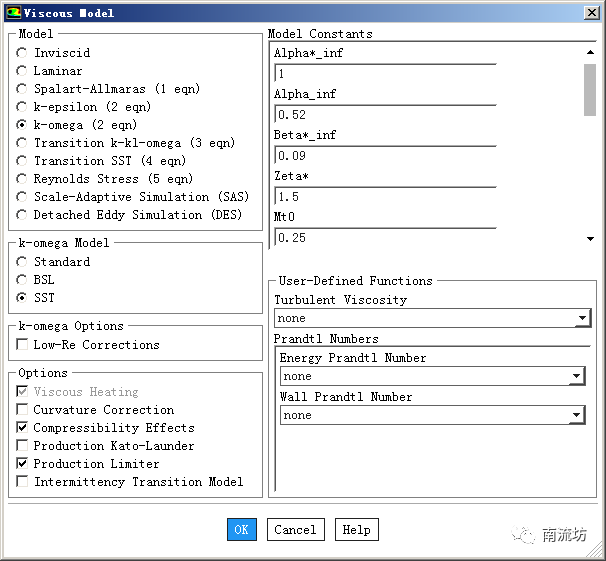

选择为SST k-omega湍流模型

  • 能量方程

激活能量方程

  • 边界条件

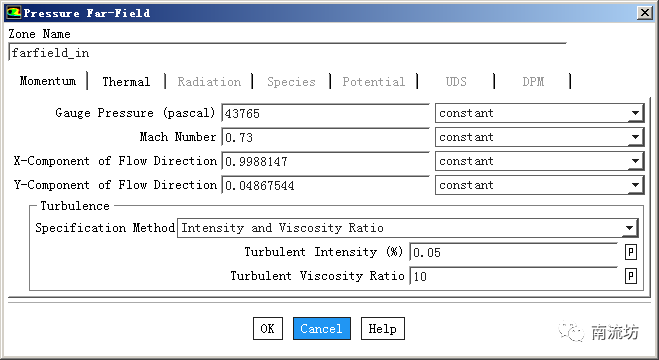

(1)入口为压力远场边界条件

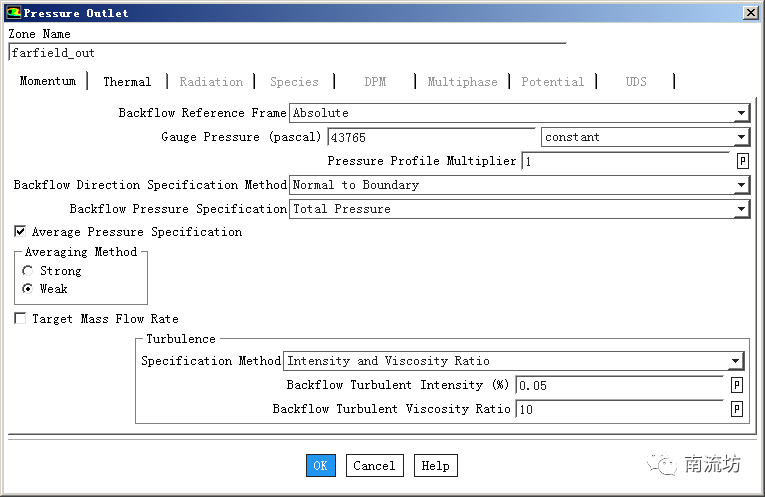

(2)出口为压力出口边界条件

  • 求解控制

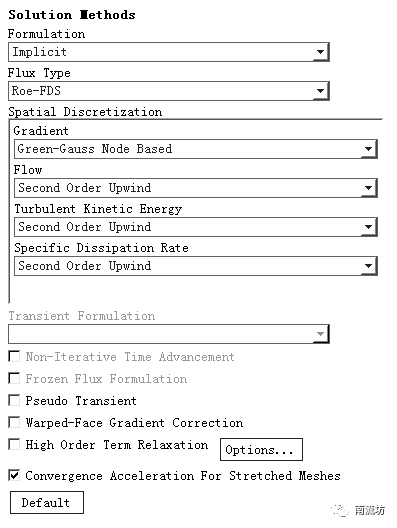

(1)求解方法

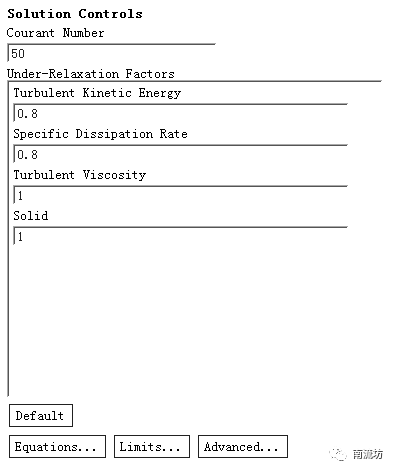

(2)松弛因子

计算结果

  • 计算域云图展示

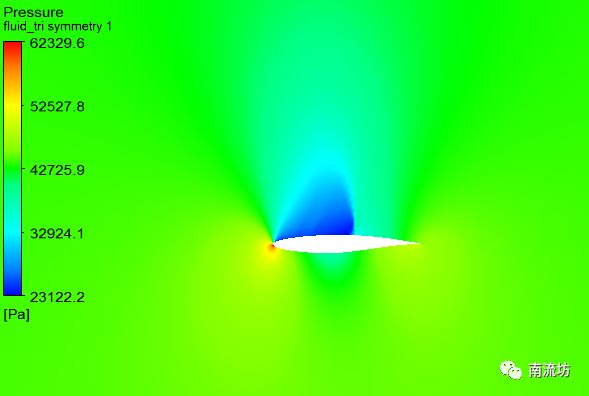

(1)压力云图

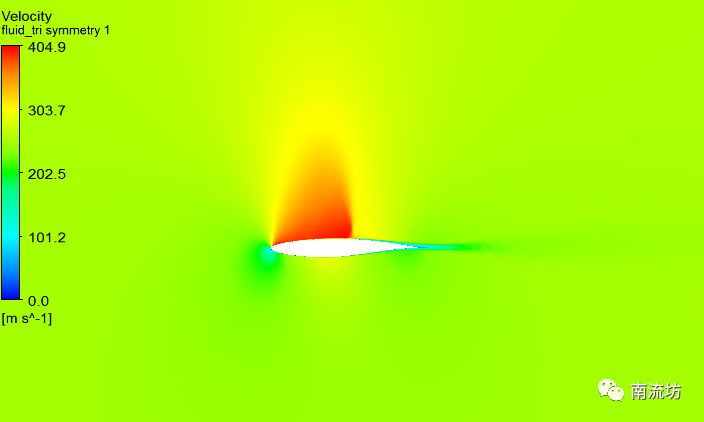

(2)速度云图

  • 计算值与实验值对比

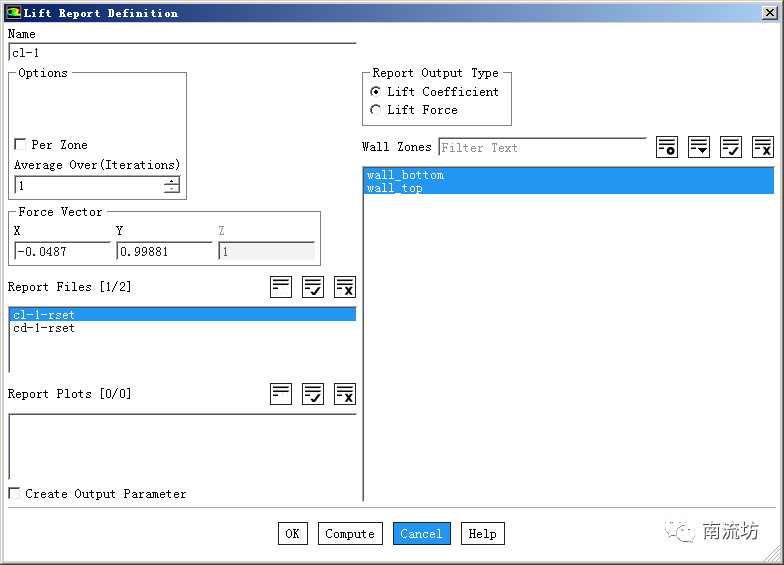

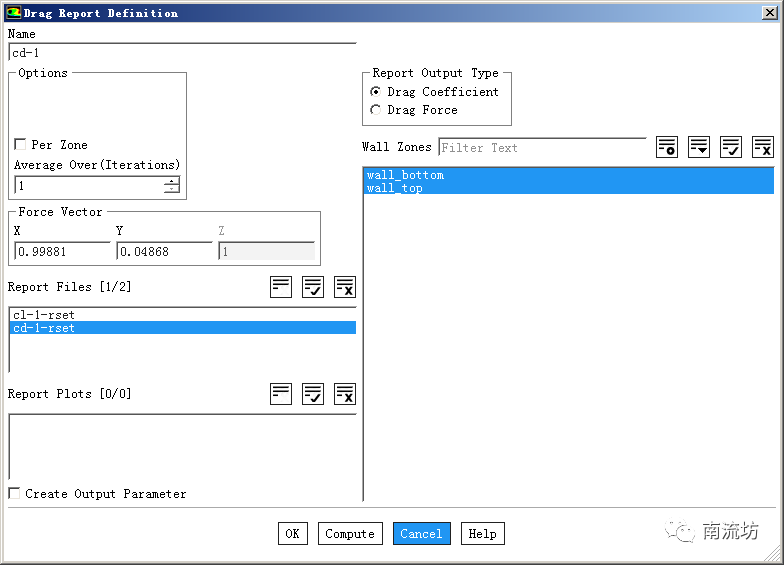

设置计算升力和拖曳力

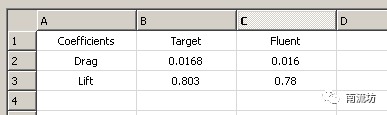

机翼拖曳力和升力对比值

参考文献

P.H. Cook, M.A. McDonald, M.C.P. Firmin, “AEROFOIL RAE 2822 Pressure Distribution and Boundary Layer and Wake Measurements”. AGARD Advisory Report. No. 138. 1979.

S.J. Kline, B.J. Cantwell, G.M. Lilley, “1980-81 AFOSR-HTTM-Stanford Conference on Complex Turbulent Flows: Comparison of Computation and Experiment”, Stanford University, Stanford, Calif., 1982.
