管道内泊肃叶流动

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例模拟了圆管内流体层流流动。

计算域:圆柱直径0.00125m,长0.1m

物质属性:密度为1kg/m3,粘度为1e-5kg/m-s

边界条件:来流速度2m/s

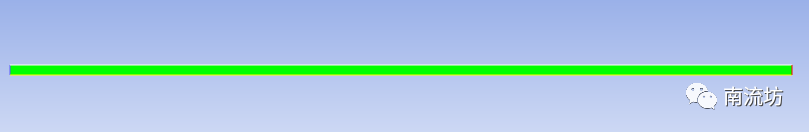

网格划分

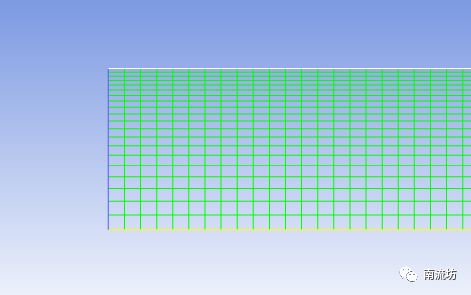

采用矩形网格,网格数量为16000

计算设置

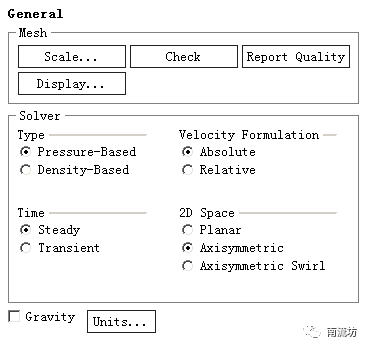

本次计算为稳态层流计算。

  • 物质属性

设置密度和粘度参数

  • 湍流模型

选择层流

  • 边界条件

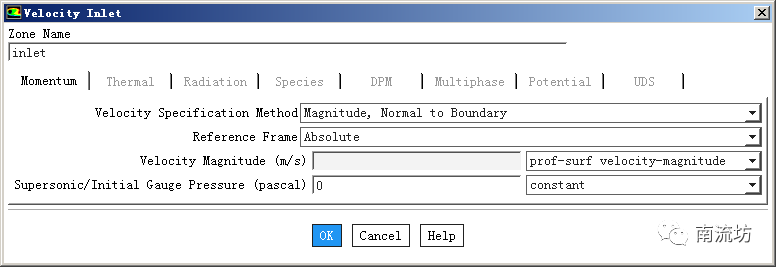

(1)设置速度入口边界条件

速度值有profile文件读入,profile文件下载地址:

链接:https://pan.baidu.com/s/1a2Sy-E2dvtcxRF71ERIolg 密码:2ft2

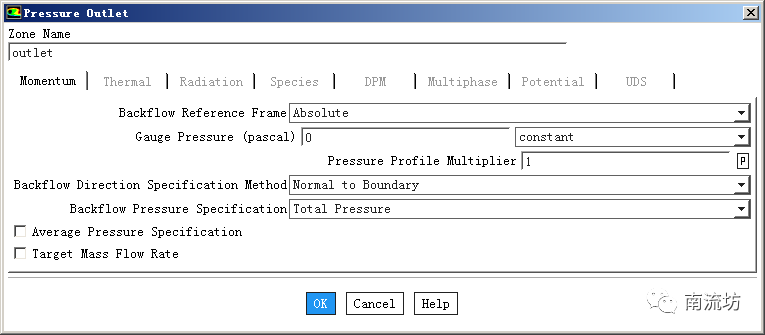

(2)出口为压力出口

计算结果

  • 计算域云图展示

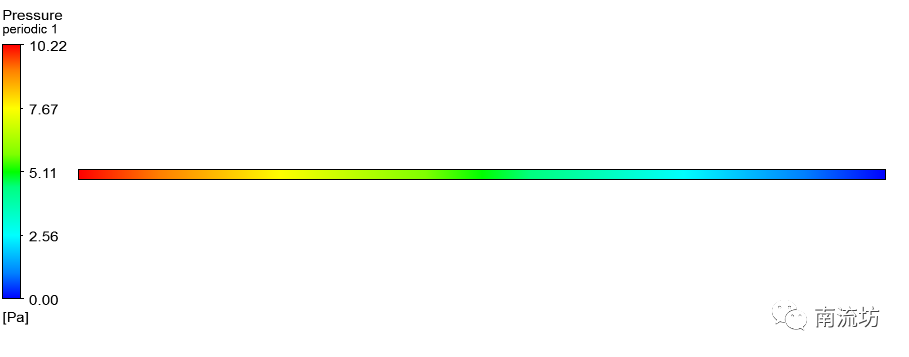

压力云图

  • 计算值与实验值对比

这里将计算得到的进出口压差与哈根泊肃叶公式的计算结果进行对比

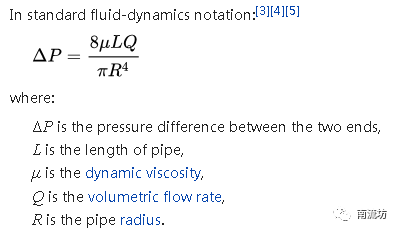

哈根泊肃叶公式形式如下:

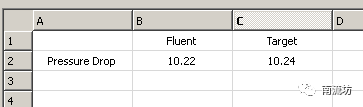

对比结果

参考文献

F.M.White. Fluid Mechanics. Reference 3rd Edition. McGraw-Hill Book Co., New York, NY. 1994.
