管道内非牛顿流体流动

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例介绍了管道内非牛顿流体流动过程。

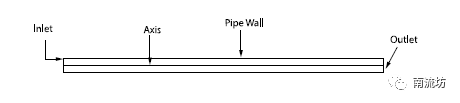

计算域:管道长0.1m,直径2.5mm

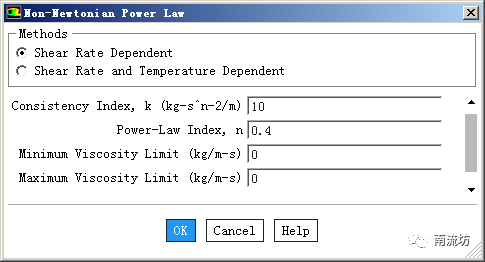

物质属性:密度为1000kg/m3,粘度采用Power law,其中参数k=0,n=0.4

边界条件:入口平均速度为2m/s

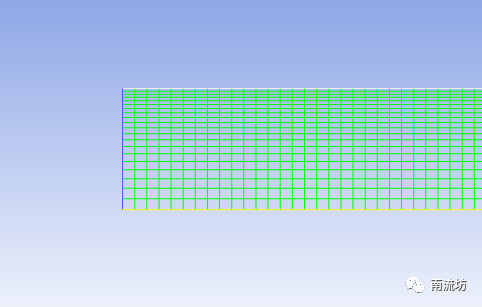

网格划分

采用矩形网格,网格数量为16000

计算设置

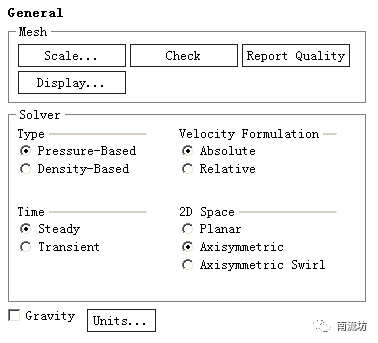

本次计算为稳态轴对称流动。

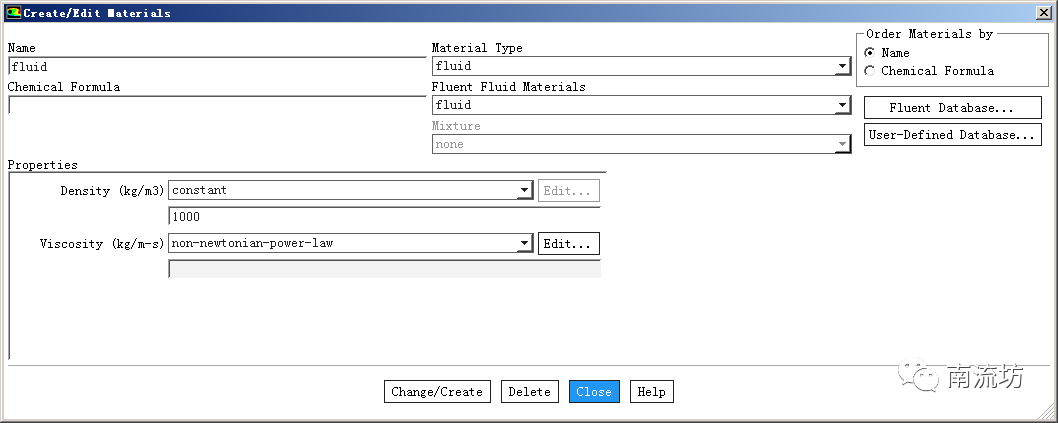

  • 物质属性

计算物质的密度和粘性

  • 边界条件

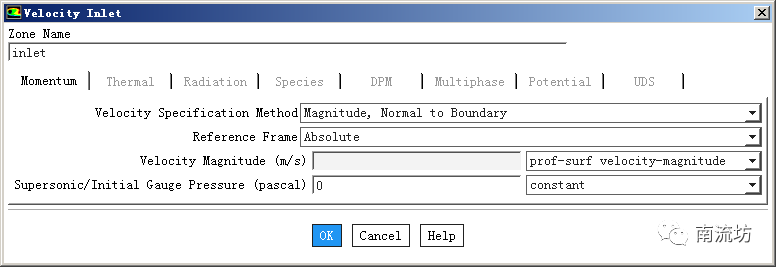

设置入口流速,流速值有profile文件读入

profile文件下载地址:https://pan.baidu.com/s/1ibZQTgwKEV-iOhqeMBAfEg 密码: 88qz

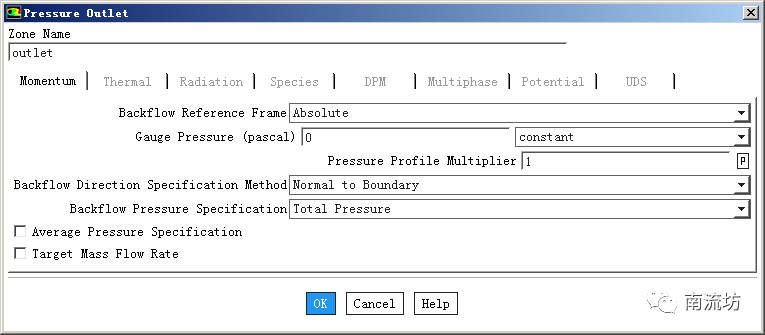

设置出口为压力出口边界条件

壁面皆为无滑移边界条件

计算结果

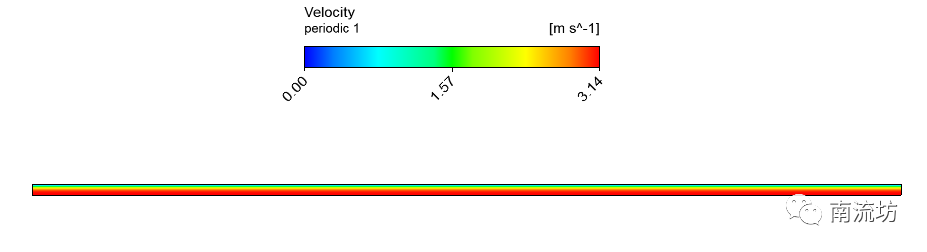

  • 计算域速度云图

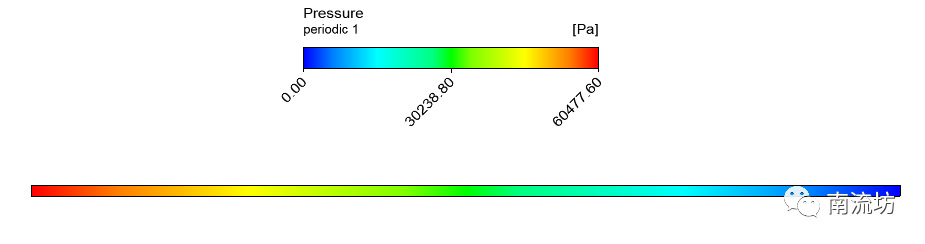

  • 计算域压力云图

  • 计算值与实验值对比

管道压降数值对比图表

参考文献

W.F. Hughes and J.A. Brighton. Schaum's Outline of Theory and Problems of Fluid Dynamics. McGraw-Hill Book Co., Inc., New York, NY. 1991.
