扩散器中的分离湍流流动

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

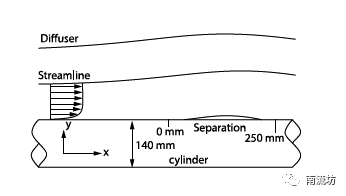

本案例介绍了在二维扩散器中流体逐渐分离和再附着的湍流流动。模型由一个轴对称扩散器和一个沿着中心线的圆柱体组成。

计算域:圆柱直径140mm,计算域长1100mm

物质属性:密度1kg/m3,粘度1.5e-5kg/m-s

边界条件:入口流速为30m/s

网格划分

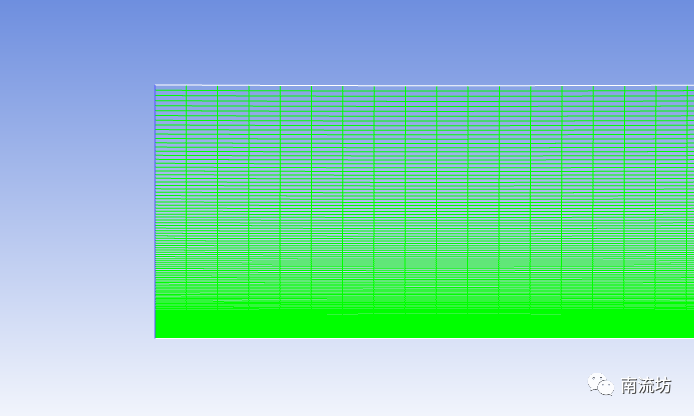

采用矩形网格,网格数量为28800

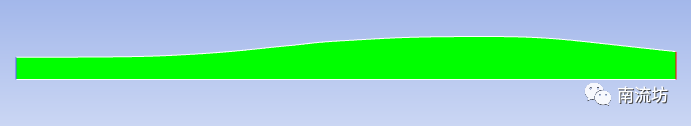

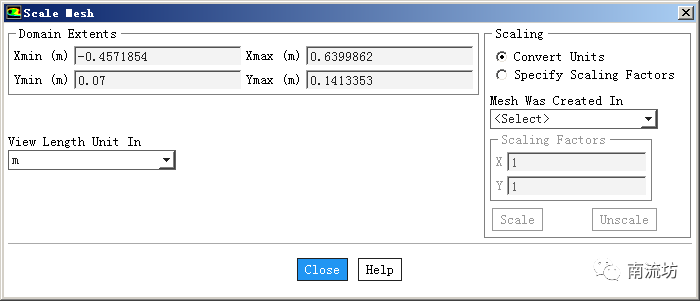

计算域范围

计算设置

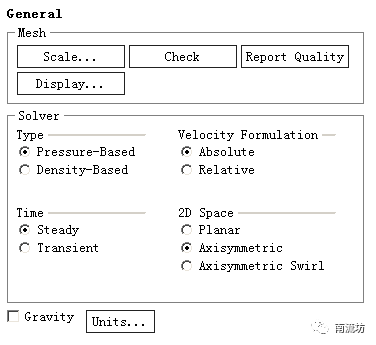

本次计算为稳态轴对称湍流计算。

  • 物质属性

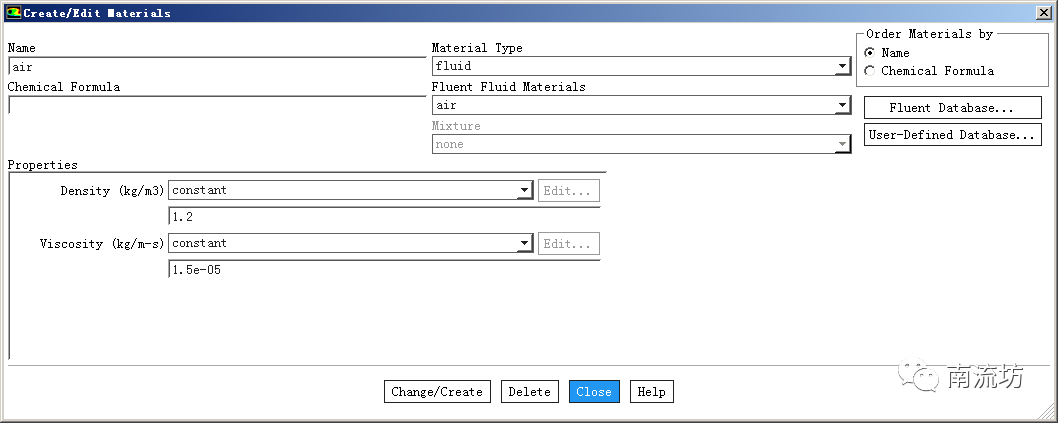

计算物质设置为空气,设置它的密度和粘性

  • 湍流模型

选择SST k-omega湍流模型

  • 边界条件

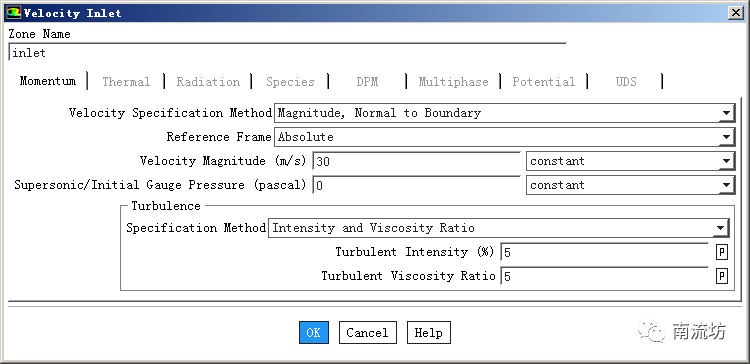

设置入口流速及湍流参数

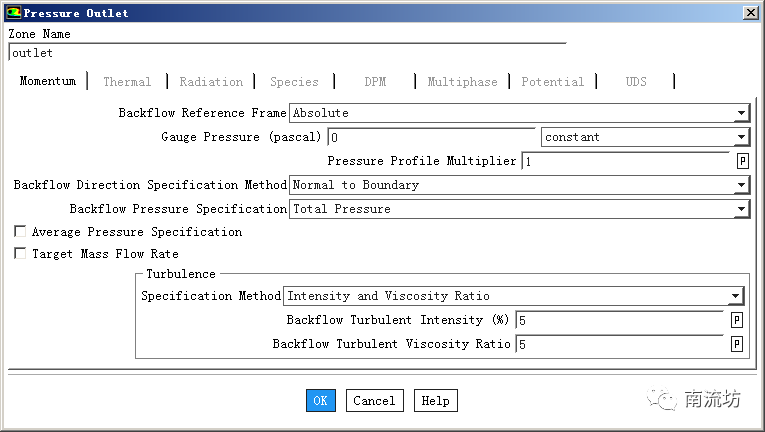

设置压力出口

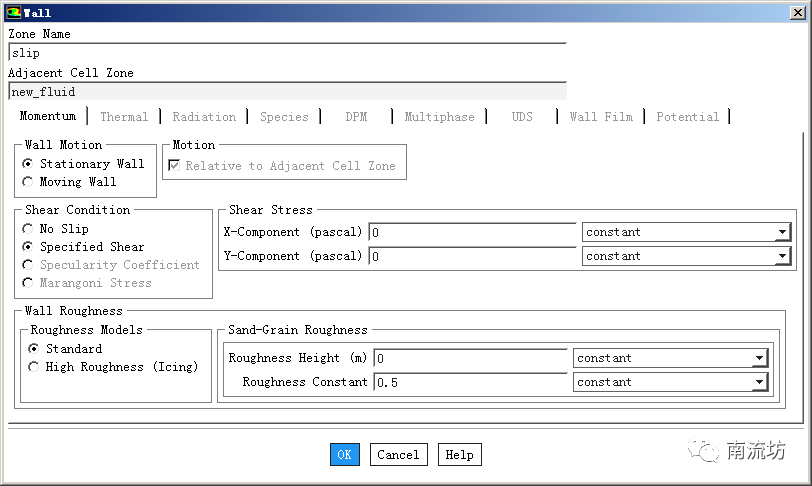

设置计算域外部壁面剪切应力为0

计算结果

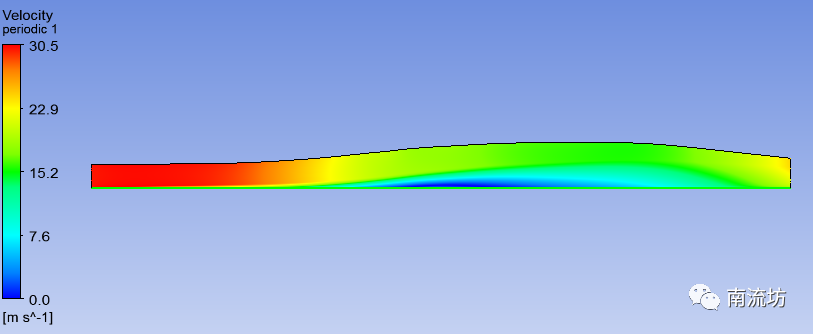

  • 计算域速度场云图

  • 计算值与实验值对比

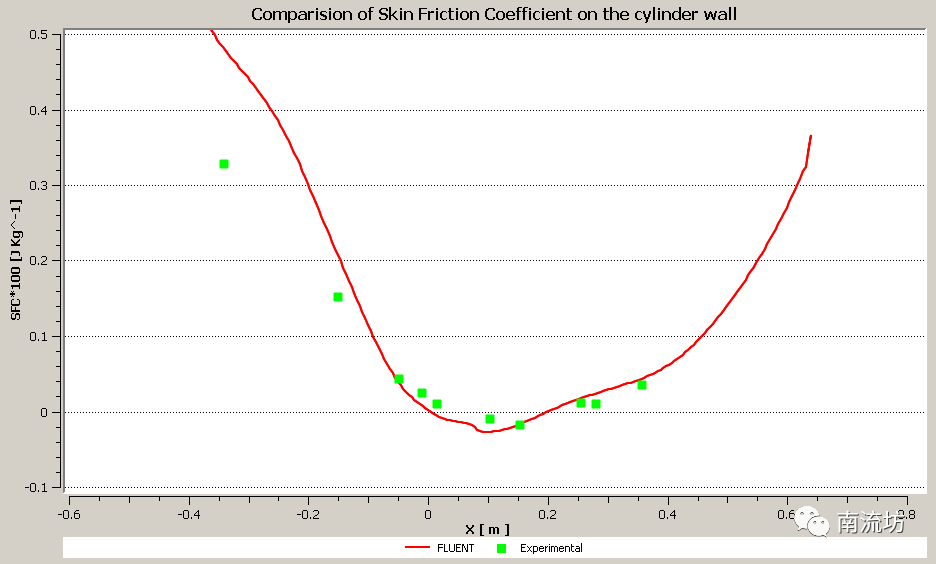

中心圆柱壁面处表面摩擦系数对比图表

参考文献

D.M. Driver. “Reynolds shear stress measurements in a separated boundary layer flow”. AIAA-91-1787. 1991.
