参考资料:ANSYS Fluid Dynamics Verification Manual
算例说明
本案例介绍了180度弯管内湍流流动模拟,本次计算为稳态计算。

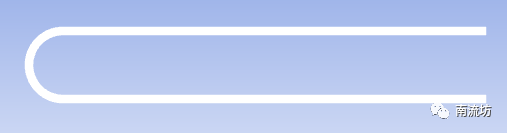

计算域:管道半径为14mm,管道转弯半径为125mm
物质属性:密度997kg/m3,粘度8.899E-4kg/m-s
边界条件:入口平均流速为1.42m/s
网格划分

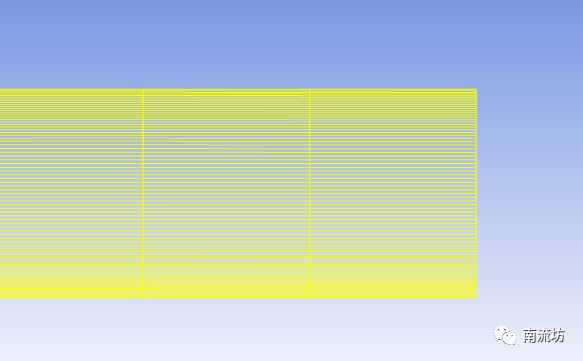

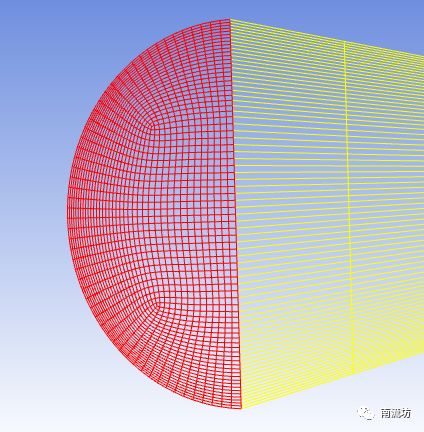

采用六面体网格,网格数量为409696
计算设置
本次计算为稳态湍流计算。
-
物质属性

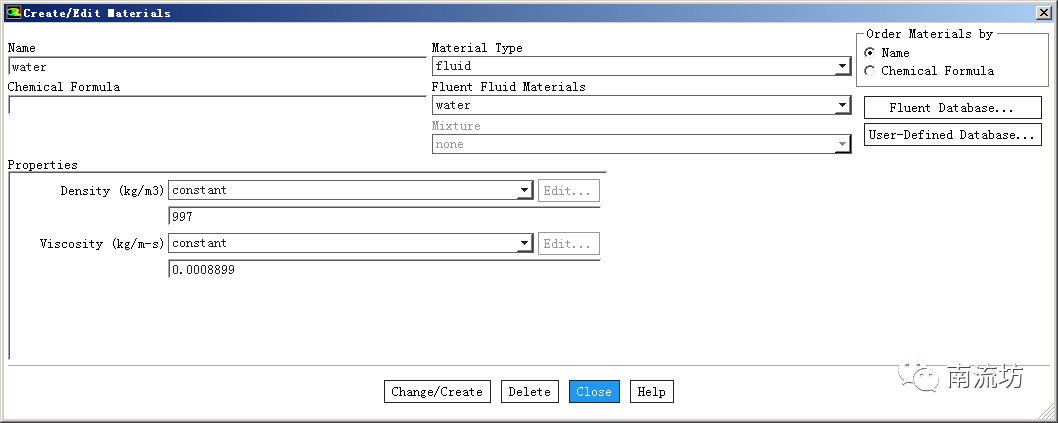

计算物质设置为水,设置它的密度和粘性
-
湍流模型

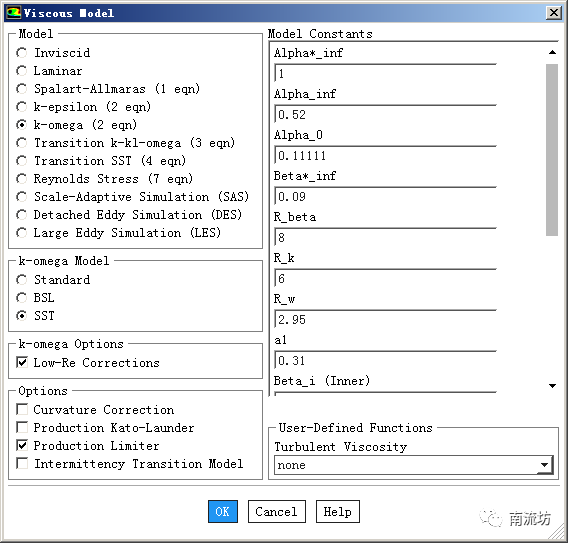

选择SST k-omega湍流模型
-
边界条件

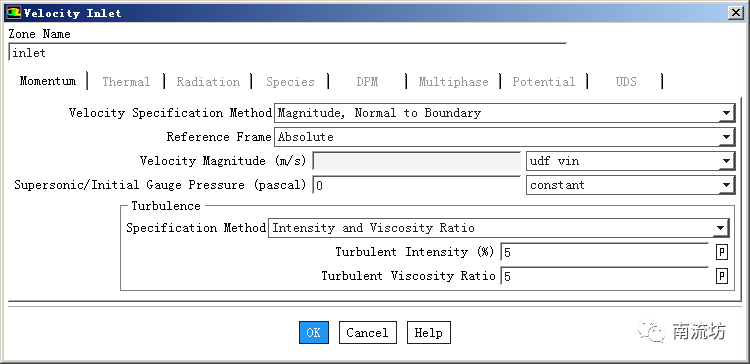

设置入口流速及湍流参数
入口速度由udf计算求得,udf文件下载地址: https://pan.baidu.com/s/1vpyzw2PXHxgLiUXd9jT_2Q 密码: jrg1

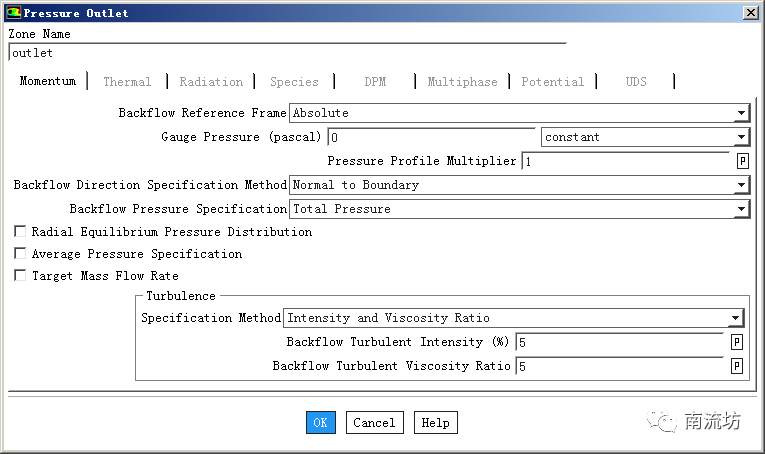

设置压力出口
计算结果
-

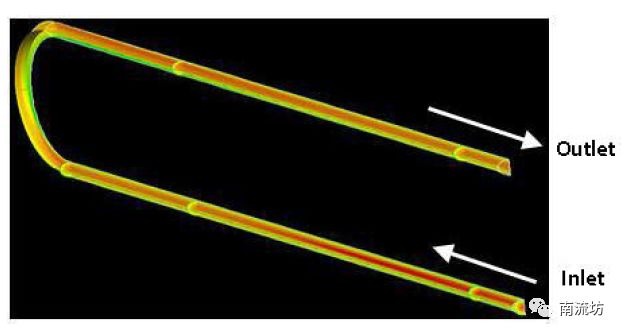

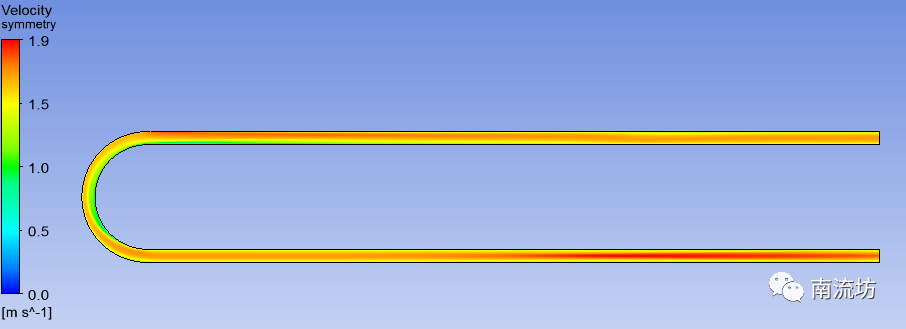

计算域速度场云图
-
计算值与实验值对比

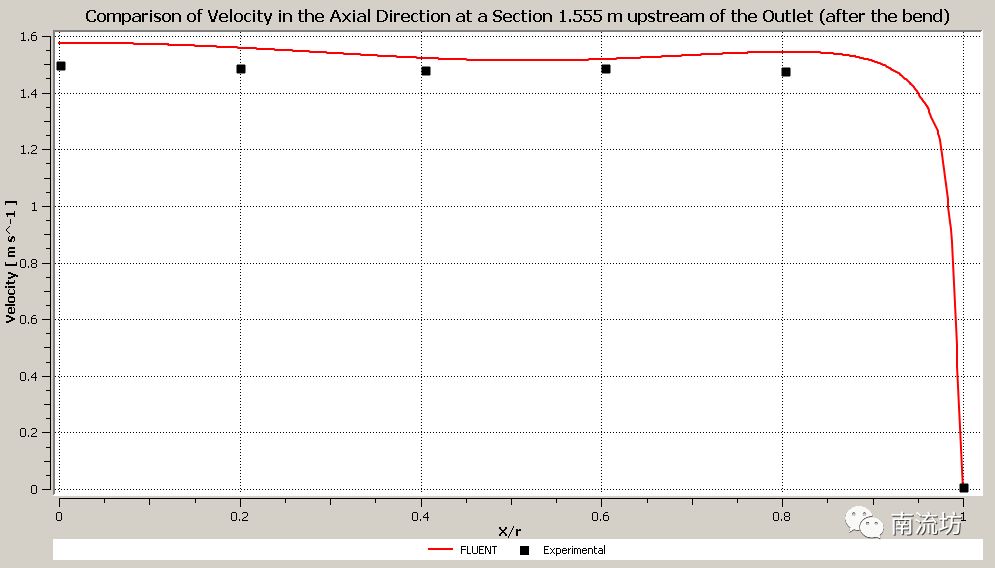

距离出口1.555m处(拐弯段与直线段相连处)速度值对比图表
参考文献
T. Takamasa, A. Tomiyama. “Three-dimensional gas-liquid two-phase bubbly flow
in a C-shaped tube”. NURETH-9. San Francisco, USA. pp. 1-17. 1999.
