超音速气流绕凸角流动

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例介绍了来流马赫数为2.5的超音速气流绕凸角流动。

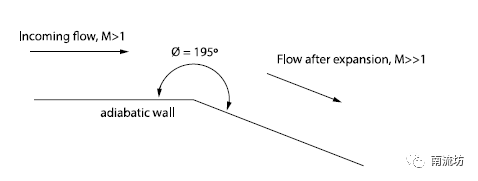

计算域:凸角角度为195°

物质属性:理想气体,比热为1006.43J/kg-K,摩尔数为28.966

边界条件:来流压力为202636.9 Pa,马赫数为2.5,温度为300K,墙壁为绝热条件

网格划分

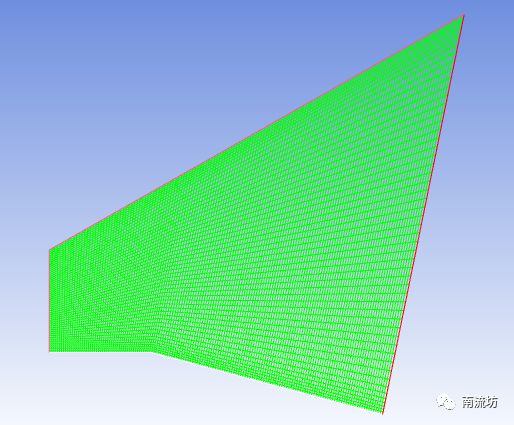

采用矩形网格,网格数量为8154

计算设置

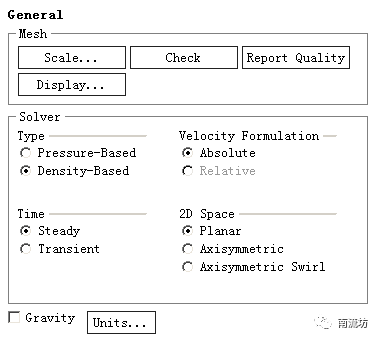

本次计算为稳态湍流计算,求解选择密度基

  • 物质属性

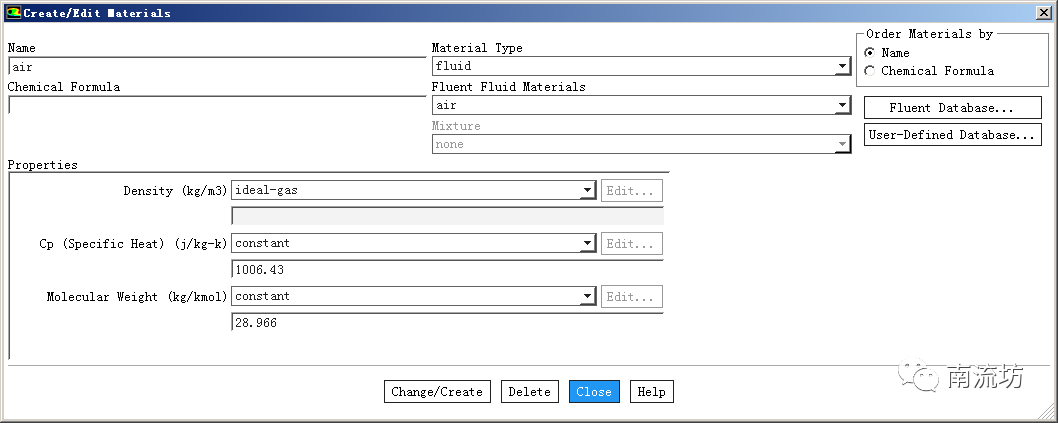

计算域内流体物质为空气,设置它的密度、比热、摩尔数等参数

  • 湍流模型

本次计算为无粘计算

  • 能量方程

激活能量方程

  • 边界条件

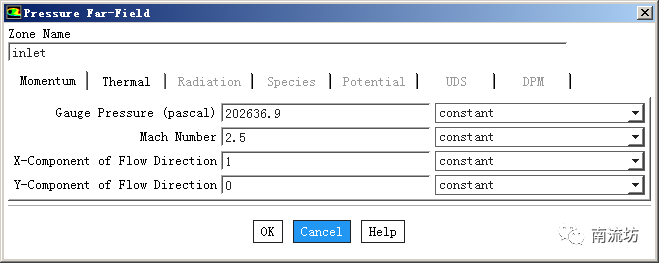

计算域左侧为来流入口,设为压力远场边界条件

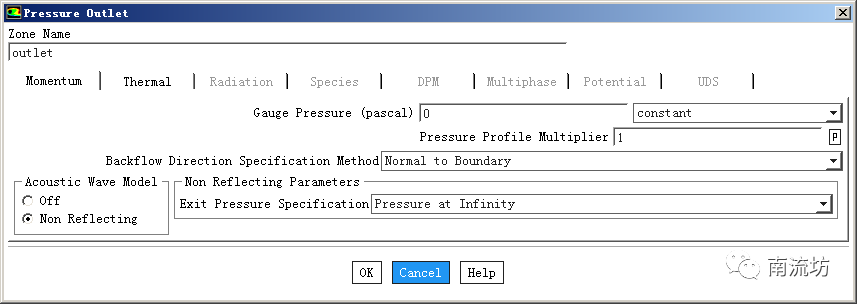

计算域右侧为出口,设为压力出口

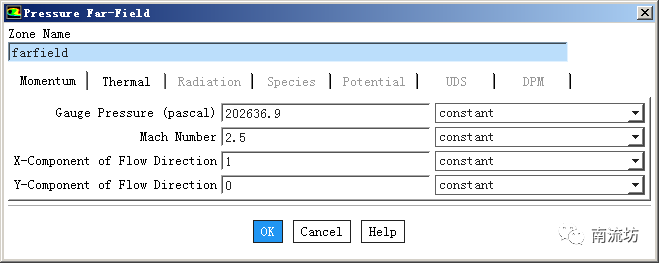

计算域上方设为压力远场边界条件,同左侧入口

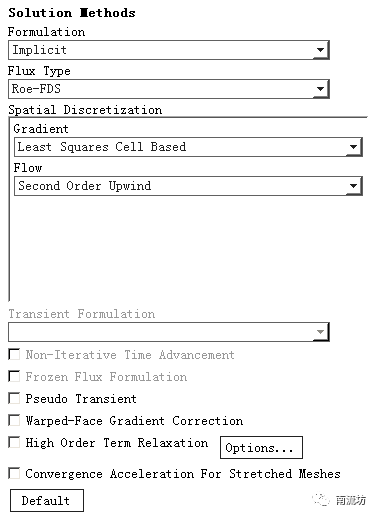

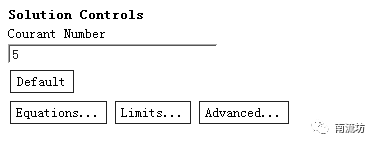

  • 设置求解方法和松弛因子

计算结果

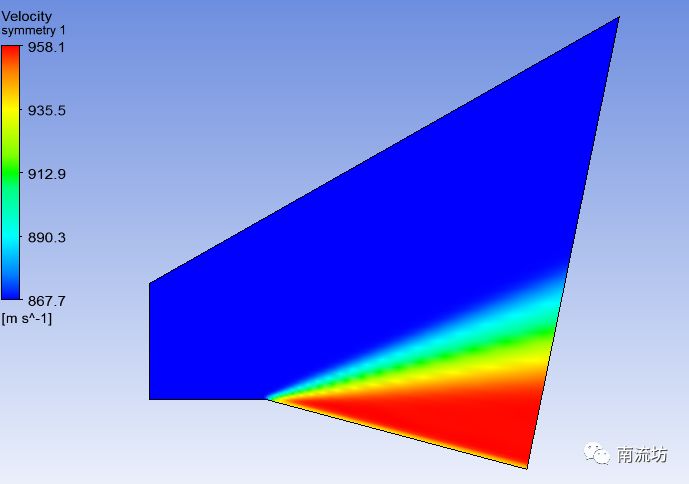

  • 计算域速度场云图

  • 计算值与实验值对比

监测点(1.84716,-0.185447)位置处马赫数对比

参考文献

John Anderson. Modern Compressible Flow: With Historical Perspective. McGraw-Hill Science/Engineering/Math, 2002


要凸角不要圆角
