时隔三个月,ANSYS又发布新版本了,ANSYS 18.2!

现在仿真软件的更新速度真是越来越快,这么大的软件包如果你网速较慢的话,可能还没等下载完,新版本就出来了,讲真,18.0的新功能我都还没有来得及实实在在的体验......


这里把ANSYS FLUENT 18.2的一些新特性进行一下介绍:

数值算法

  • 对于有固定或滑动网格的瞬态计算,如果你选择了二阶隐式或有界的二阶隐式的数值算法,那么现在你可以选择使用可变时间步长的公式。当你引入任意时间步长变化时,这个公式可以减少在时间导数评估中产生的误差。

求解网格

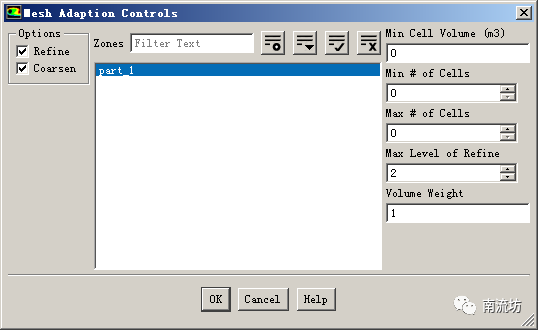

  • 多面体非结构化网格适应(PUMA)技术现在可以作为一个完整的功能。这种自适应的方法可以用来改进所有的三维网格类型(多面体,四面体,六面体,等等),并且网格细化时消耗更少的内存。

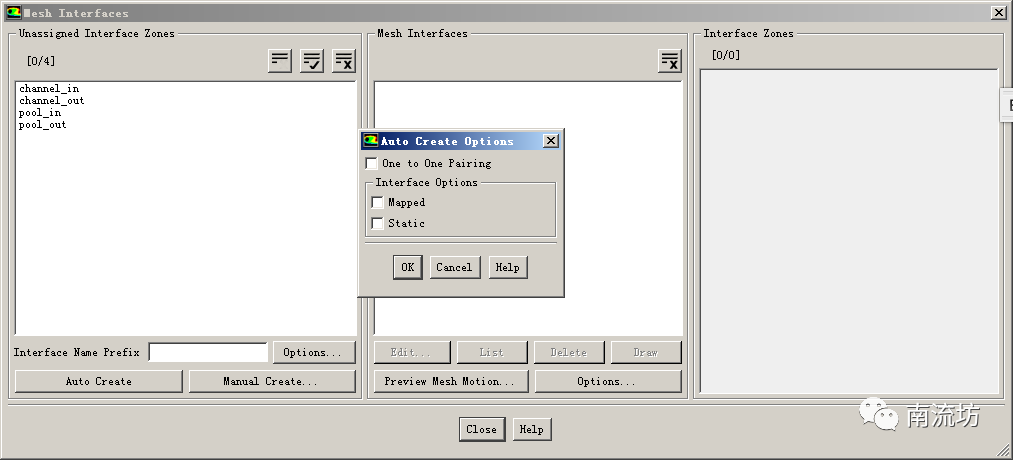

  • 当自动从interface区域列表中创建多网格interface时,现在可以设定映射选项应用于所有interface,其中至少有一个部分只包含solid区域。这个功能取代了以前在interface选项对话框中被称为强制选项的功能,对话框只能在interface创建后使用。在创建时,而不是在创建之后设置映射选项可以大大减少具有多个interface情况下的处理时间。

  • 对于动网格,可以实现对于边界运动类型为固定、变形或者用户自定义的解决方案的稳定性;此前,此选项仅可用于边界区的六自由度进行刚体运动(六自由度)求解器或系统的耦合运动。这种方法有助于强流结构相互作用的情况下收敛。请注意,它不推荐用于interior类型的边界区域。

  • 对于overset网格,BSL和SST K-ω湍流模型现在可以支持。请注意,后者一直得到支持,但在文档中没有提到这一事实。

数学模型

  • 湍流模型

    • 后处理有两个新的领域:λ2准则用于分辨湍流涡(类似于q准则),压力的时间导数(dp-dt)有助于确定可压缩流动模拟中的辐射声模式。

  • 传热和辐射模型

    • 你现在可以通过TUI为源能量方程中的蒙特卡洛辐射源指定一个松弛因子。

  • 燃烧和多组分输运模型

    • The Dynamic Cell Clustering(DCC)化学加速法已扩展到稳态流动模拟。

    • The Dynamic Cell Clustering(DCC)用来与ISAT化学加速法结合使用。

    • 对于部分预混燃烧的FGM模型,现在可以求解选定的slow-forming组分的附加输运方程。

    • 对于部分预混燃烧模型,laminar-flame-speed-library是层流火焰速度特性的一种新方法。这种新方法使您能够访问最常见碳氢燃料的预建层流火焰速度表。

  • 离散相模型

    • 对于液滴和多组分颗粒,增加了新的材料特性、热解模型。该模型可以计算蒸发物种从液滴到本体相的传质。使用这种材料特性的一个典型应用是选择性催化还原(SCR)系统的设计。为了精确建模,建议使用单率分解模型在尿素水混合颗粒尿素液成分。

    • 在设置injection时,下面的injection类型的位置和方向现在将显示在图形窗口中:

      • single

      • group

      • all cone injections

      • all atomizer injections

            这将有助于减少不正确的injection设置的风险。如果使用配置文件来指定injection位置和方向,则不会显示注入位置和方向。如果你使用DEFINE_DPM_INJECTION_INIT自定义功能,显示injection位置和方向将只反映为特定的injection类型默认点属性。

  • VOF模型

    • 在两层假设下,所有适用的边界都支持一个包含两个以上相的明渠流动。

  • 欧拉模型

    • 对于双精度运行的混合多相模拟,您现在可以为解决phase-specific方程如组分和UDS的矩阵求解极限指定最小体积分数。

    • 对于欧拉和混合多相情况,现在可以使用多个传质机制在相同的模拟中模拟以下传质效应:

      • 空化与物种质量转移

      • 不同模型和模型常数的空化传质

  • 电势模型

    • 现在可以指定单边墙和双面内壁的接触电阻。

    • 现在可以固定一个电势值,并在一个区域中指定一个潜在的源相。

  • 噪声模型

    • 现在可以绘制和写入外部文件,从噪声源FFT对话框中获得区域平均表面压力值。

Cell Zones和边界条件

  • 出口校正的质量流量设定方法现在可以作为质量流量出口边界条件。这种方法主要用于旋转机械的应用。它将质量流量调节到出口的总条件,并允许扫略过整个机器的工作范围,包括从壅塞流到失速状态的机器工作点。

  • 当定义压力出口时,现在可以指定一个使表压倍增的系数。这主要是用来当表压是由一个profile文件或udf函数的定义时,它可以很容易地缩放(例如,创建一个不同的质量流率的涡轮机性能图时)。

  • 在单元区内固定不同方向速度大小分量现在与基于压力的耦合求解器相兼容。

并行计算

  • 加速离散坐标(DO)求解现在可以在Windows上使用并且支持串行计算。

数据输入输出

  • 一种新的TUI文本命令(file/set-tui-version)允许用来指定journal文件创建的Fluent版本。

  • 当记录journal文件时,使用老版本Fluent路径输入的命令将被升级到当前的journal文件路径。

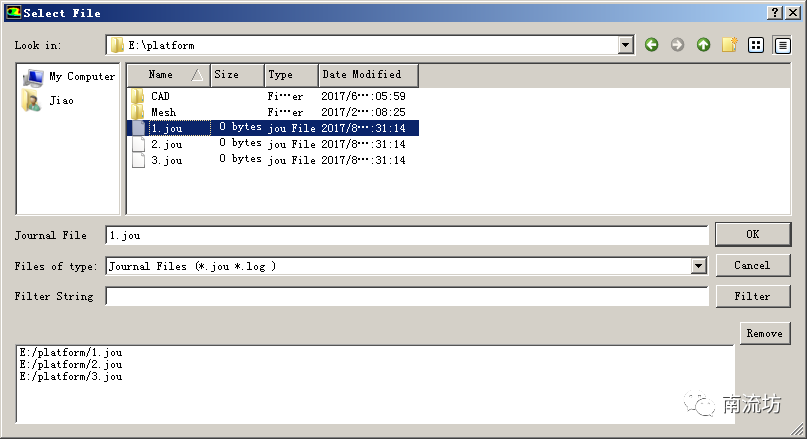

  • 可以同时读取多个日志文件,还可以创建和运行嵌套日志文件。

伴随求解

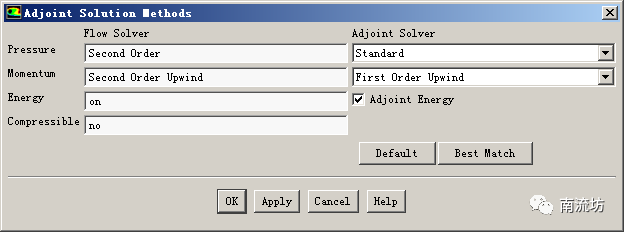

  • 所有的压力方程的离散格式现在都可以用来计算伴随解。这保证了你总是可以在流体计算中使用合适的伴随压力格式,而这种对应不是必要的,它可以提供更高的计算精确度。

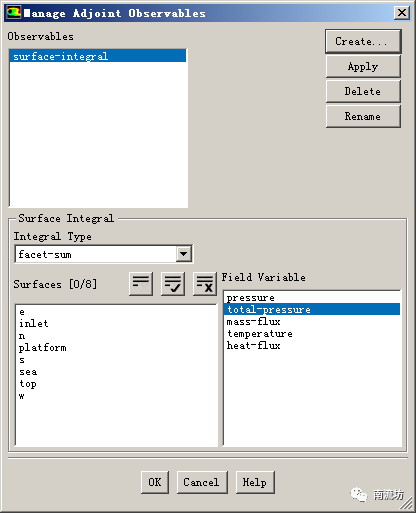

  • 当定义一个面积分的观察,现在可以选择等值面和/或截取面

图形,后处理和报告

  • 在回放对话框中选择动画序列自动弹出适当的图形窗口到最前面。

  • 在回放对话框中禁止使用Use Stored的视图选项将允许操作HSF文件视图和内存动画视图。

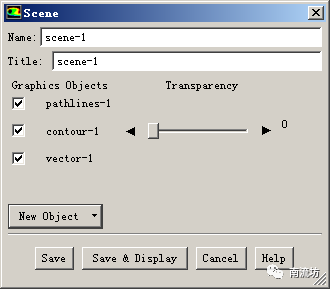

  • 粒子跟踪可以包含在场景中,允许你将粒子跟踪与其他图形后处理对象(如等高线和向量)相结合。

  • 现在可以移动和调整保存的粒子轨道定义的图例。

  • 除了拖动、提升和力矩报告定义之外,现在还提供了一般力报告。
