关于ANSYS 18.1

内容纲要

ANSYS又发布新版本了,ANSYS 18.1!

如今商业仿真软件的更新速度也是越来越快,不知道若干年后这些软件公司会不会在发布新产品时也办“相声专场”,后面大屏幕上放着仿真效果经过精心渲染的PPT,前面站着一个“胖子”,在煽情的讲“我们新开发的产品,操作便捷的不像实力派......这个版本是TMD为你们设计的.....”

不管怎样,希望CFD软件都能发展的越来越好,能出现越来越多的功能强大性价比更高的核桃版、豌豆版、瓜子版...让用户得到更多的快捷和方便,让我继续做一个开心的仿真楠胖。

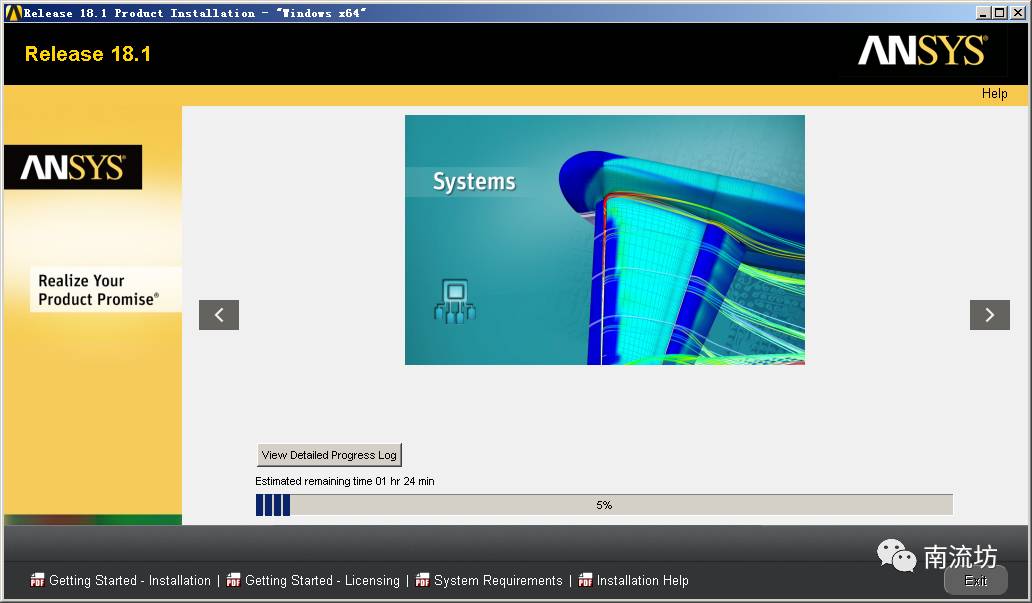

新版本的ANSYS安装文件依然是如此的大,安装更是如此的慢...


这里把ANSYS FLUENT的一些新特性进行一下介绍:

用户界面

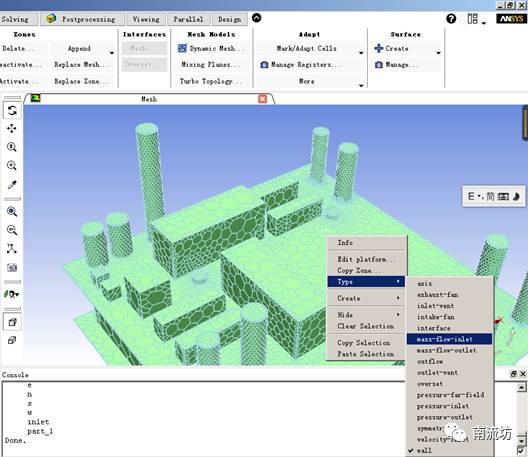

  • 可以在图形窗口,对模型图形进行直接操作设置。比如,对模型的边界条件类型进行修改。

  • 使用鼠标右键点击网格图形不仅可以显示所选区域的surface group, surface-name和surface-id,还可显示图形的zone-id和zone-name。

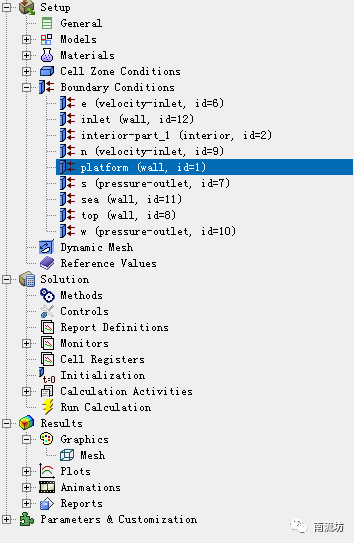

  • 树形菜单中列出了区域ID以及单元格区域和边界条件的区域类型。


网格设置

  • 在处理设置interface方面增加了新的功能,提高了易用性:

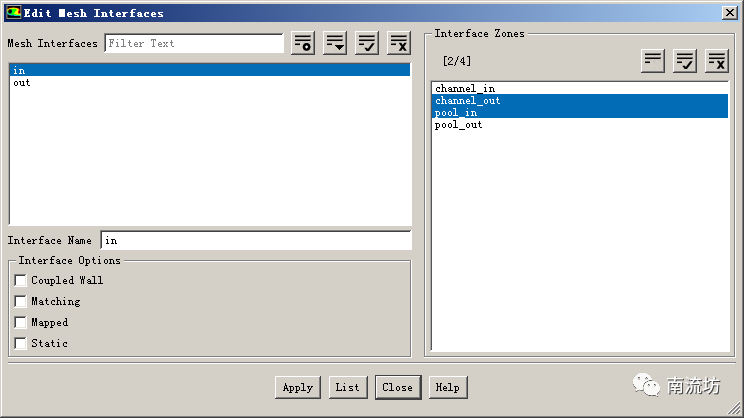

1)现在可以编辑单个或多个interface的设置,而不需要必须删除再重新创建interface。

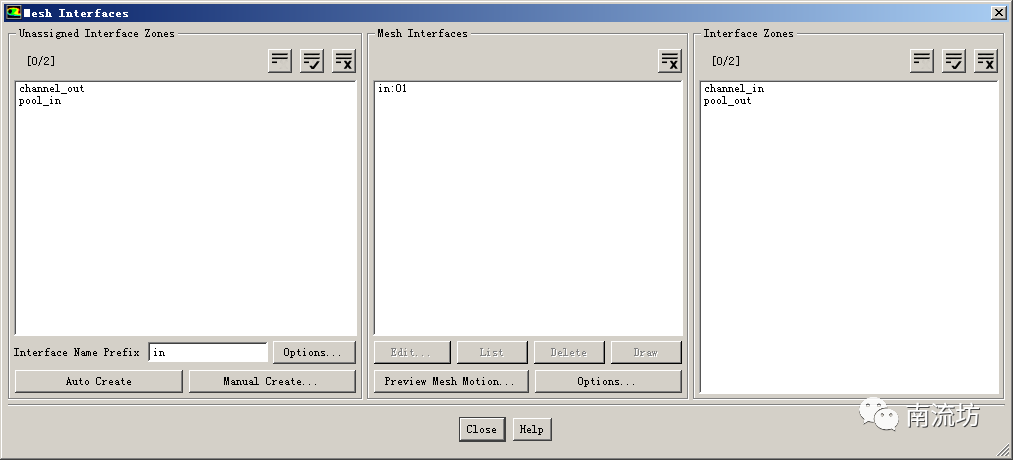

2)实现在Mesh Interfaces对话框或者在树形菜单中自动匹配interface对应面的能力,之前需要使用define/mesh-interfaces/auto-pairing命令来激活。

3)interface设置界面简化,提高设置操作效率。

  • 对于动网格,实现通过UDF定义运动/变形的边界区域的局部网格重构。

  • 重叠网格的改进:

1)重叠区域的连续性将被默认以分层数据格式(HDF)保留写在CASE文件中,从而保证了ANSYS FLUENT中一致的重叠界面。

2)二维轴对称流动现在支持重叠网格。


计算收敛

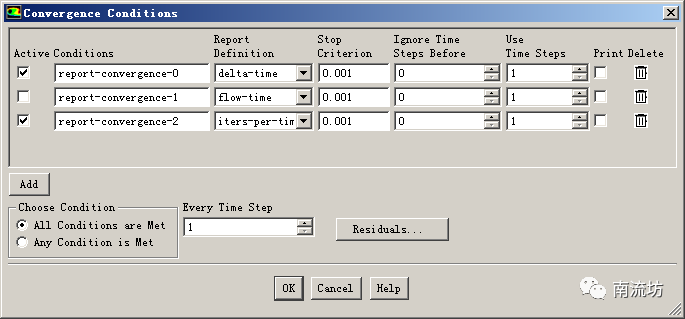

  • 收敛条件可以停用而不用被删除。


模型

  • 传热和辐射

1)在流固耦合计算中,在interface面上传输热数据可实现Mapped和Coupled Wall两个选项。

2)现在可以在多面体网格上使用Monte Carlo辐射模型。

3)Mesh Coarsening现在可用于Monte Carlo辐射模型。这将减少辐射模型所使用的域中有效单元的数目,从而增加了辐射计算的速度,并降低了峰值存储器的使用率。

  • 燃烧和组分输运

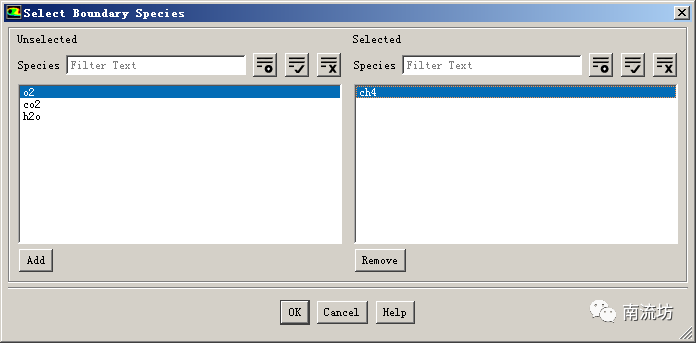

1)对于单项的组分输运案例,只显示选定的边界物种的功能扩展到Patch对话框,Hybrid Initialization对话框和Solution Initialization对话框。

  • DPM

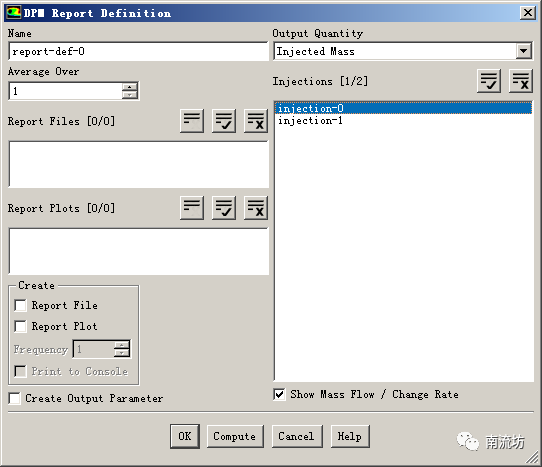

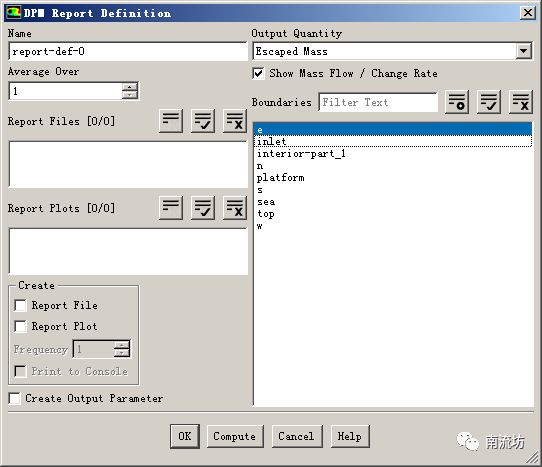

1)逃逸质量DPM报告现已实现完整功能支持。通过一个或多个边界逃逸的粒子的质量可以单一或选择多个生成报告。

2)使用文本用户界面创建扩展DPM摘要报告的能力现在可以作为一个完整的功能。该报告可以为所有或选定的injection创建。

3)现在可以启用一个动态负载平衡功能,该平衡负载用于在离散相位模型对话框Use DPM Domain选项

  • 欧拉多相流模型

1)对于带有多组分输运的Eulerian和混合多相流问题,现在可以选择不同组分的传质模型和选择多个组分的传质机制。

  • 欧拉壁膜模型

1)不再需要设定欧拉壁膜的最小厚度。


材料属性

  • 对于NIST真实气体模型,现在可以创建NIST查找饱和表。


单元区域和边界条件

  • 扭矩转速可以与GT-POWER v2017.2及以上版本进行耦合计算。

  • 增加了质量流量出口边界条件。


并行计算

  • 在处理器支持avx2运行时,为avx2指令集进行优化提高计算性能


图形,后处理和报告

  • 图形场景颜色设置将被保存在CASE文件中。

  • 迹线被包含在场景。

  • 动画对象的方向可以被指定。

  • 报告文件和图形可以在计算过程中不被激活。

  • 通过命令solve/report-files/clear-datasolve/report-plots/clear-data可以清除报告和图形。

  • 可以选择将监视数据中的flow-time, delta-time, iterations-per-timestep等这些数据分隔成不同的文件和图,或者将它们包含在同一文件和绘图中。
