计算流体力学概述

内容纲要

流体力学,是研究流体(液体和气体)的力学运动规律及其应用的学科。主要研究在各种力的作用下,流体本身的状态,以及流体和固体壁面、流体和流体间、流体与其他运动形态之间的相互作用的力学分支。流体力学是力学的一个重要分支,它主要研究流体本身的静止状态和运动状态,以及流体和固体界壁间有相对运动时的相互作用和流动的规律。在生活、环保、科学技术及工程中具有重要的应用价值。


计算流体力学的发展

计算流体动力学(Computational Fluid Dynamics)简写为CFD,是20世纪60年代起伴随计算科学与工程(Computational Science and Engineering, 简称CSE)迅速崛起的一门学科分支,经过半个世纪的迅猛发展,这门学科已经是相当的成熟了,一个重要的标志就是近几十年来,各种CFD通用软件的陆续出现,成为商品化软件,服务于传统的流体力学和流体工程领域,如航空、航天、船舶、水利等。随着CFD通用软件的性能日益完善,应用的范围也不断的扩大,在化工、冶金、建筑、环境等相关领域中也被广泛应用。

现代流体力学研究方法包括理论分析,数值计算和实验研究三个方面。这些方法针对不同的角度进行研究,相互补充。理论分析研究能够表述参数影响形式,为数值计算和实验研究提供了有效的指导;试验是认识客观现实的有效手段,验证理论分析和数值计算的正确性;计算流体力学通过提供模拟真实流动的经济手段补充理论及试验的空缺。

更重要的是,计算流体力学提供了廉价的模拟、设计和优化的工具,以及提供了分析三维复杂流动的工具。在复杂的情况下,测量往往是很困难的,甚至是不可能的,而计算流体力学则能方便的提供全部流场范围的详细信息。与试验相比,计算流体力学具有对于参数没有什么限制,费用少,流场无干扰的特点。出于计算流体力学如此的优点,我们选择它来进行模拟计算。简单来说,计算流体力学所扮演的角色是:通过直观地显示计算结果,对流动结构进行仔细的研究。

计算流体力学在数值研究大体上沿两个方向发展,一个是在简单的几何外形下,通过数值方法来发现一些基本的物理规律和现象,或者发展更好的计算方法;另一个则为解决工程实际需要,直接通过数值模拟进行预测,为工程设计提供依据。理论的预测出自于数学模型的结果,而不是出自于一个实际的物理模型的结果。计算流体力学是多领域较差的学科,涉及计算机科学、流体力学、偏微分方程的数学理论、计算几何、数值分析等,这些学科的交叉融合,相互促进和支持,推动了学科的深入发展。

CFD方法是对流场的控制方程用计算数学的方法将其离散到一系列网格节点上求其离散的数值解的一种方法。控制所有流体流动的基本定律是:质量守恒定律、动量守恒定律和能量守恒定律。由它们分别导出连续性方程、动量方程(N-S方程)和能量方程。应用CFD方法进行平台内部空气流场模拟计算时,首先需要选择或者建立过程的基本方程和理论模型,依据的基本原理是流体力学、热力学、传热传质等平衡或守恒定律。

由基本原理出发可以建立质量、动量、能量、湍流特性等守恒方程组,如连续性方程、扩散方程等。这些方程构成连理的非线性偏微分方程组,不能用经典的解析法,只能用数值方法求解。

求解上述方程必须首先给定模型的几何形状和尺寸,确定计算区域并给出恰当的进出口,壁面以及自由面的边界条件。而且还需要适宜的数学模型及包括相应的初值在内的过程方程的完整数学描述。

求解的数值方法主要有有限差分法(FDM)和有限元(FEM)以及有限分析法(FAM),应用这些方法可以将计算域离散为一系列的网格并建立离散方程组,离散方程的求解是由一组给定的猜测值出发迭代推进,直至满足收敛标准。常用的迭代方法有Gauss-Seidel迭代法、TDMA方法、SIP法及LSORC法等。利用上述差分方程及求解方法既可以编写计算程序或选用现有的软件实施过程的CFD模拟。


CFD分析过程

进行CFD分析的一般过程如下所示:

1、将流动问题表示为表达式

分析的第一步是通过寻求以下问题的答案进将流动问题表示为表达式。

——分析的目的是?

——达到这些目的最简单的途径是?

——包含怎样的几何?

——来流和工作状态是怎样的?

——该使用何种空间模型(一维、准一维、二维,轴对称还是三维?)

——流域是怎样的?

——该使用何种时间模型?(定常或非定常)

——流动的粘性情况(无粘、层流还是湍流)

——该使用何种气体模型?

2、建立几何与流域的模型

进行流动分析的对象需进行建模。一般涉及CAD软件几何造型。付出合理的努力进行分析需要进行几何模型近似与简化。于此同时,应该对实施仿真的流域范围做一个确定。流域的部分边界应与几何模型曲面保持一致。其他曲面是自由边界,在自由边界上,流体流入或者流出。几何模型和流域以这样的方式建模,然后用于网格生成。这样,建模过程通常需要考虑网格生成的结构和拓扑。

3、设置边界条件与初始条件

当流域确定了的时候,需要给流域边界指定物理条件。仿真一般开始于初始条件,然后通过迭代的方式得到流场的最终解。

4、网格生成

流域离散成为网格。网格生成包括结构和拓扑确定,然后在该拓扑上生成网格。目前所有的案例都涉及多块网格和结构网格。然而,这些网格块可能是对接的,连续的,非连续的或者重叠的。网格必须满足最低的网格质量要求,如正交性(尤其是在边界上),相对网格间距(最大值不能超过15%到20%),网格扭曲率等等。最大的网格间距应该与流场重要特征的分辨率一致。边界层分辨率要求沿着物面法向的第一层网格点应恰好落在边界层的层流层内。对于湍流流动,沿着物面法向的第一层网格点必须满足y+<1的要求。

5、设置求解策略

执行仿真的策略包括以下内容:使用什么空间推进和时间推进方式,湍流或者化学模型的选择,算法的选择等。

6、设置输入参数和文件

CFD程序通常需要给定输入文件,输入文件的内容是与既定策略一致的输入参数值的列表。此外,还需要包含边界条件信息的网格文件。

7、执行仿真

仿真可以通过图形界面、批处理或者分布式的方式进行。

8、监视仿真直至完成

当仿真进行的时候,监测求解过程以确定是否得到了收敛的解,该解是一个迭代收敛解。

9、后处理得到结果

后处理的过程是从流场中提取出想获得的流场特性(如推力、升力、阻力等)的过程。

10、对结果进行比较

将求解得到的流场特性与理论分析、计算或者试验研究得到的结果进行比较,验证计算结果的可靠性。

11、重复上述过程,评价敏感性

为了了解计算结果精度可能的差异和与以下因素相关的计算表现,必须评价计算结果的敏感性。如:维度、流场条件、初始条件、推进策略、算法、网格拓扑和密度、湍流模型、化学模型、通量模型、人工粘性、边界条件和计算机系统等。

12、归档

将以上的分析整理成文档。


数值模拟方法和分类

在运动CFD方法对一些实际问题进行模拟时,常常需要设置工作环境,设置边界条件和选择算法等,特别是算法的选择,对模拟的效率及其正确性有很大的影响,需要特别的重视。要正确设置数值模拟的条件,有必要了解数值模拟的过程。

随着计算机技术和计算方法的发展,许多复杂的工程问题都可以采用区域离散化的数值计算并借助计算机得到满足工程要求的数值解。数值模拟技术是现代工程学形成和发展的重要动力之一。

区域离散化就是用一组有限个离散的点来代替原来连续的空间。实施过程是把所计算的区域划分成许多许多互不重叠的子区域,确定每个子区域的节点位置和该节点所代表的控制体积。

节点是指需要求解的未知物理量的几何位置、控制体积、应用控制方程或守恒定律的最小几何单位。一般把节点看成控制体积的代表。控制体积和子区域并不总是重合的。在区域离散化过程开始时,由一系列与坐标轴相应的直线或曲线簇所划分出来的小区域成为子区域。网格是离散的基础,网格节点是离散化物理量的存储位置。

常用的离散化方法有有限差分法、有限元法和有限体积法。对这三种方法分别介绍如下。

  • 有限差分法

有限差分法是数值解法中最经典的方法。它是将求解区域划分为差分网格,用于有限个网格节点代替连续的求解域,然后将偏微分方程(控制方程)的导数用差商代替,推导出含有离散点上有限个未知数的差分方程组。

该方法的产生和发展比较早,也比较成熟,较多用于求解双曲线和抛物线型问题。用它求解边界条件复杂,尤其是椭圆型问题不如有限元法或有限体积法方便。

构造差分的方法有多种形式,目前主要采用的是泰勒级数展开方法。其基本的差分表达式主要有四种形式:一阶向前差分、一阶向后差分、一阶中心差分和二阶中心差分等,其中前两种格式为一阶计算精度,后两种格式为二阶计算精度。通过对时间和空间这几种不同差分格式的组合,可以组合成不同的差分计算格式。

  • 有限单元法

有限单元法是将一个连续的求解域任意分成适当形状的许多微小单元,并于各小单元分片构造插值函数,然后根据极值原理(变分或加权余量法),将问题的控制方程转化为所有单元上的有限元方程,把总体的极值作为各单元极值之和,即将局部单元总体合成,形成嵌入了指定边界条件的代数方程组,求解该方程组就得到各节点上待求的函数值。

对椭圆型问题有更好的适应性。有限元求解的速度比有线差分法和有线体积法慢,在商用CFD软件中应用并不广泛。目前常用的商用CFD软件中,只有FIDAP采用的是有线单元法。

  • 有线体积法

有线体积法又称为控制体积法,是将计算区域划分为网格,并使每个网格点周围有一个互不重复的控制体积,将待解的微分方程对每个控制体积积分,从而得到一组离散方程。其中的未知数是网格节点上的因变量。子域法加离散,就是有限体积法的基本思想。有限体积法的基本思路易于理解,并能得出直接的物理解释。离散方程的物理意义,就是因变量在有限大小的控制体积中的守恒原理,如同微分方程表示因变量在无限小的控制体积中的守恒原理一样。

有限体积法得出的离散方程,要求因变量的积分守恒对任意一组控制集体都得到满足,对整个计算区域,自然也得到满足,这是有限体积法吸引人的优点。有一些离散方法,例如有限差分法,仅当网格极其细密时,离散方程才满足积分守恒;而有限体积法即使在粗网格情况下,也显示出准确的积分守恒。

就离散方法而言,有限体积法可视作有线单元法和有限差分法的中间产物。三者各有所长。

  • 有限差分法:直观,理论成熟,精度可选,但是不规则区域处理繁琐,虽然网格生成可以使有限差分法应用于不规则区域,但是对于区域的连续性等要求较严。使用有限差分法的好处在于易于编程,易于并行。

  • 有限单元法:适合于处理复杂区域,精度可选。缺点是内存和计算量巨大,并行不如有限差分法和有限体积法直观。

  • 有限体积法:适用于流体计算,可以应用于不规则网格,适用于并行。但是精度基本上只能是二阶。有线单元法在应力应变,高频电磁场方面的特殊优点正在被人重视。


计算流体力学应用领域

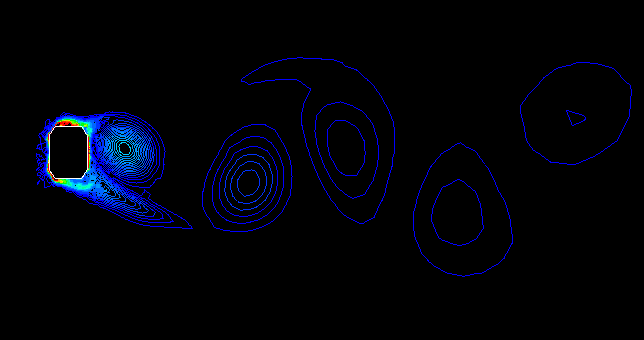

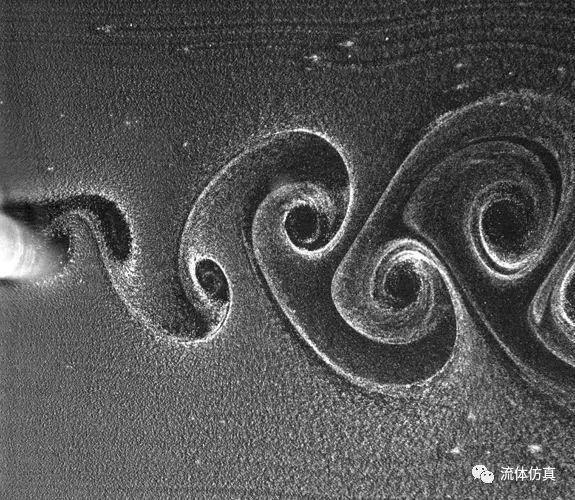

近十多年来,CFD有了很大的发展,替代了经典流体力学中的一些近似计算法和图解法,过去的一些典型教学实验,如Reynolds实验,现在完全可以借助CFD手段在计算机上实现。

所有涉及流体流动、热交换、分子输运等现象的问题,几乎都可以通过计算流体力学的方法进行分析和模拟。CFD不仅作为一个研究工具,而且还作为设计工具在水利工程、土木工程、环境工程、食品工程、海洋结构工程、工业制造等流域发挥作用。典型的应用场合及相关的工程问题包括:

航空工程

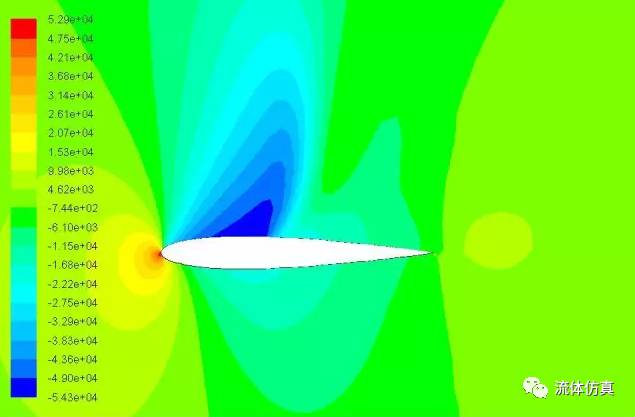

CFD在航空和国防工业中的应用经历了一个长期的发展过程,取得了令人瞩目的成绩。在激烈的竞争环境中,CFD在改进飞行设计中起到了关键性的作用。实际上,很多工程师已将CFD和空气动力学结合起来用于诸如飞机机翼升力的计算。随着CFD计算技术和计算机能力的提高,其使用更为简便,人们在计算升力之外,其应用范围已经得到很大拓展。今天,CFD正用于求解很多困难的实际问题,而这些问题用过去的计算工具是难以分析或求解的。

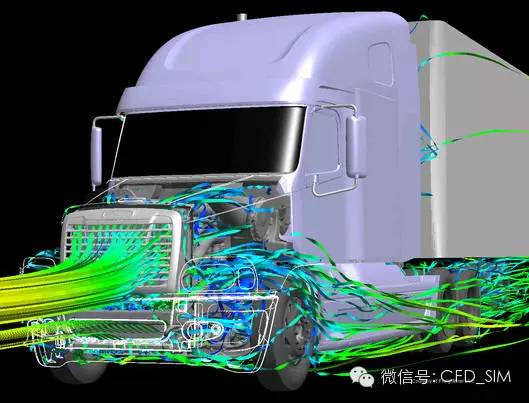

汽车工程

现在,汽车工程师们正在依靠更多的模拟技术将提出的新车设计概念付诸实施。计算机辅助工程已经处于革新汽车内部系统的技术前沿,可以更好地全面提升驾驶体验,改善驾破员和乘客的舒适性和安全性,井且进一步降低油耗,计算流体力学长期以来一直是汽车设计和制造中的一个基本要素。除了航空航天工业外,汽车工业在研究制造中也大量使用了CFD技术。因此,作为工程模拟工具,即使面对最困难的挑战,CFD仍然在许多工业领域中得到很好的应用。

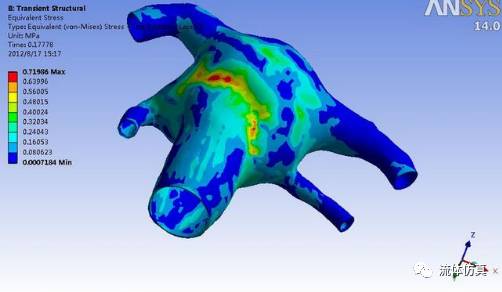

生物科学工程

医学研究者现在依靠模拟工具帮助预测人体中血液循环流动状态,数值模拟能够提供实验难以得到的有价值的信息,而且CFD还可以对很多流体动力学参数进行研究。同时,CFD 在制药工业也有广泛的应用。

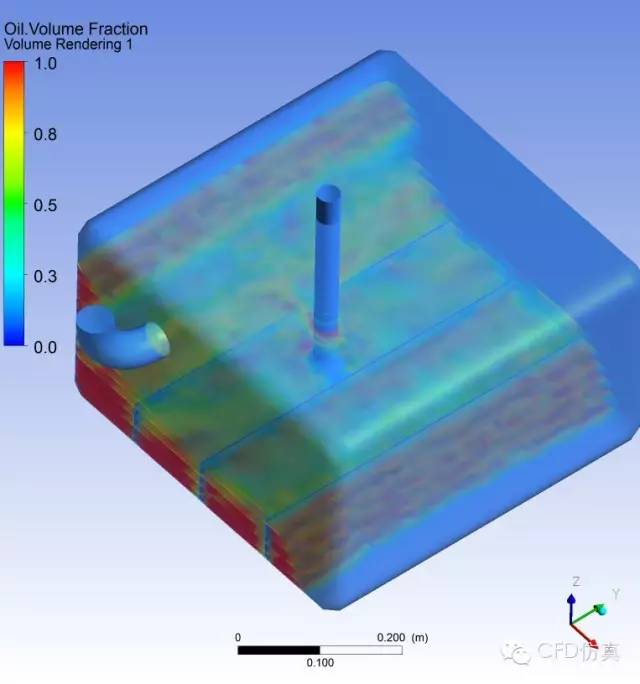

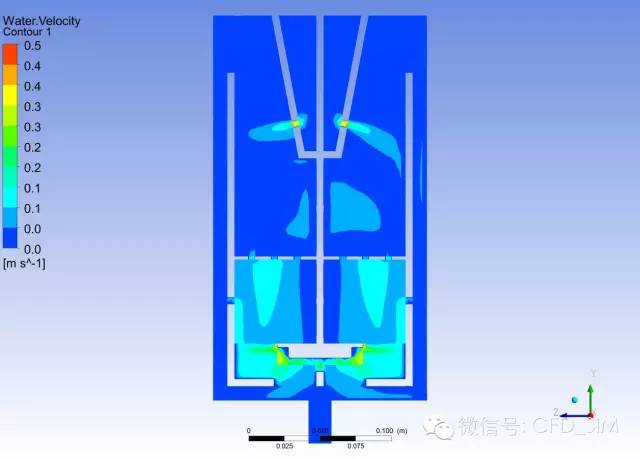

化学和采矿工程

很多世界必需品源于化学工业和采矿业,这些工业通过物理或化学方法加工原材料,消耗大量的热能和电能,为食品、保健品以且先进的计算技术设备和生物技术设备提供初级产品,面对不断加剧的竞争,这些工业面临的主要挑战是既要满足当前世界性的需求,同时时未来发展丑不造成损害,这就要求生产过程更高效、更安全以及更少污染物的排放。

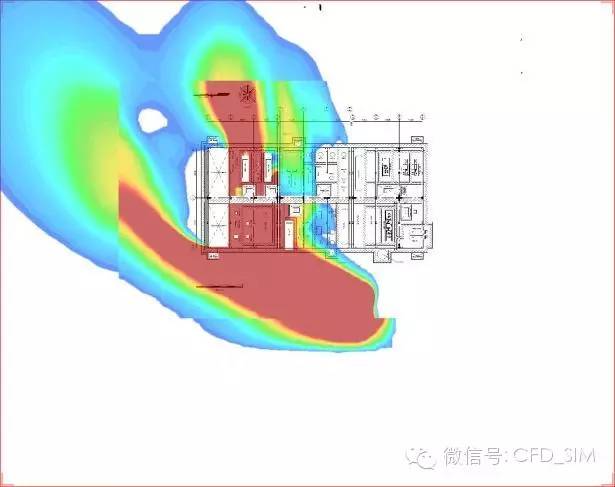

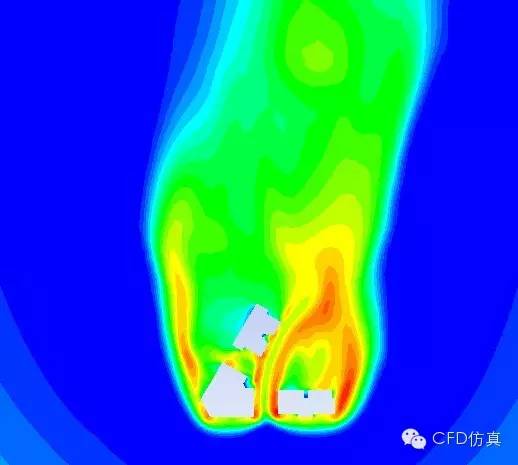

民用和环境工程

政府、研究机构以且企业正在职融寻求途径满足环境保护法,在维持一定生产水平、满足市场不断增加需靠的同时,保证减少环境污染。在很多时候,CFD模拟已经成为解决环境问题的核心技术。

能源工程

在不断竞争的能源市场中,设备制造商们转向CFD寻求技术支持,以便更好地了解和提升能源工业中的设备和工艺。尽管传统的发电方式仍在广泛使用,但已经出现了具有潜力的可再生能源,如凤力发电。为使投资得到最大回报,CFD已经被用于风力发电涡轮叶片的优化设计当中,使之在不同的来风条件下能产生恒定的功率。通过CFD的风能资源评估,工程师可以更好地研究风力发电站的经济性,正确的模拟结果可以减少投资风险。

体育

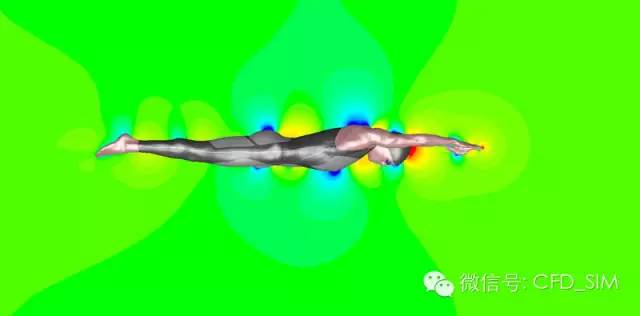

随着体育水平的不断提高,特别是在奥运赛场上,运动员的水平都在伯仲之间,体育比赛的胜负差距非常微小,为了在比赛中获得胜利,不得不为提高器材的性能投入大量的资金。体育器材的流体动力性能越来越重要,越来越多的优秀运动员、运动队以及体育设备制造商们都在努力从先进的流体模型中获取比赛空气动力的有利条件,越来越多的体育器材外形的研究成果逐渐为人们所认可。同时,CFD不仅可以研究体育运动器械等硬件设备,还可以对运动员的运动技巧进行分析,针对不同运动员的自身条件,通过计算分析,制定更为科学量化的竞技动作和训练内容。



CFD软件工具

为了完成CFD计算,过去多是用户自己编写计算程序,但由于CFD的复杂性及计算机硬件条件的多样性,使得用户各自的应用程序往往缺乏通用性,而CFD本身又有其鲜明的系统性和规律性,因此,比较适合于被制成通用的商用软件。

在1981年以来,出现了如PHOENICS、STAR-CD、STAR-CCM+、CFX、FLUENT等多个商用CFD软件,这些软件的特点是:

  • 功能比较全面、适用性强,几乎可以求解工程界中的各种复杂问题

  • 具有比较易用的前后处理系统和与其它CAD及CFD软件的接口能力,便于用户快速完成造型、网格划分等工作。同时,还可让用户扩展自己的开发模块。

  • 具有比较完备的容错机制和操作界面,稳定性高。

  • 可在多种计算机、多种操作系统,包括并行环境下运行。

随着计算机技术的快速发展,这些商用软件在工程界正在发挥着越来越大的作用。

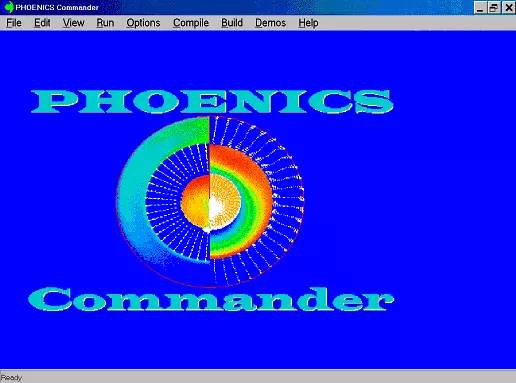

PHOENICS

一般认为是Spalding主持的英国CHAM公司是CFD软件商业化的先驱。Spalding与Patankar提出的SIMPLE算法(半隐式压力校正解法)在70年代己被广泛用于热流问题求解,CHAM公司在80年代初以该方法为基础推出了计算流体力学与传热学的商业化软件PHOENICS的早期版本。这是CFD通用软件包的雏型,具有一定通用性,尽管功能还很不完备,但问世后很受欢迎。

如今,PHOENICS已经发展成为一款能够模拟传热、流动、反应、燃烧过程的通用CFD软件。

主要特点:

1、开放性:Phoenics最大限度地向用户开放了程序,用户可以根据需要任意修改添加用户程序、用户模型。PLANT及INFORM功能的引入使用户不再需要编写FORTRAN源程序,GROUND程序功能使用户修改添加模型更加任意和方便。

2、CAD接口:Phoenics可以读入任何CAD软件的图形文件。

3、MOVOBJ:运动物体功能可以定义物体运动,避免了使用相对运动方法的局限性。

4、大量的模型选择:20多种湍流模型,多种多相流模型,多流体模型,燃烧模型,辐射模型。

5、提供了欧拉算法也提供了基于粒子运动轨迹的拉格朗日算法。

6、计算流动与传热时能同时计算浸入流体中的固体的机械和热应力。

7、VR(虚拟现实)用户界面引入了一种崭新的CFD建模思路。

8、PARSOL(CUT CELL):部分固体处理。

9、软件自带1000多个例题,附有完整的可读可改的原始输入文件。

10、Phoenics专用模块:建筑模块(FLAIR) 电站锅炉模块(COFFUS)

应用领域:

能源动力 两相、多相流 航空航天 传热传质 化工 燃烧、爆炸 船舶水利 化学反应 建筑、暖通空调 流体机械 冶金 磁流体 环境 材料

最新版本:

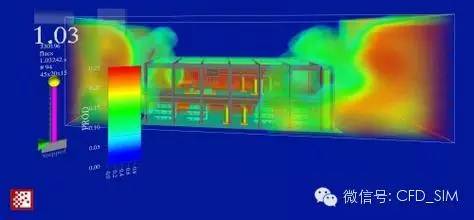

Phoenics2014于2014年12月正式发布。 Phoenics模拟软件是一款集室内、室外通风、热岛分析功能于一体的绿色建筑节能评估软件,可准确模拟建筑内部、建筑周围风速、风速放大系数、风压、温度等分布情况,为优化建筑布局,改善建筑物朝向、开窗位置等提供方案指导。同时Phoenics软件在消防安全火灾、烟雾、城区污染物扩散等方面也有广泛应用。


FLUENT

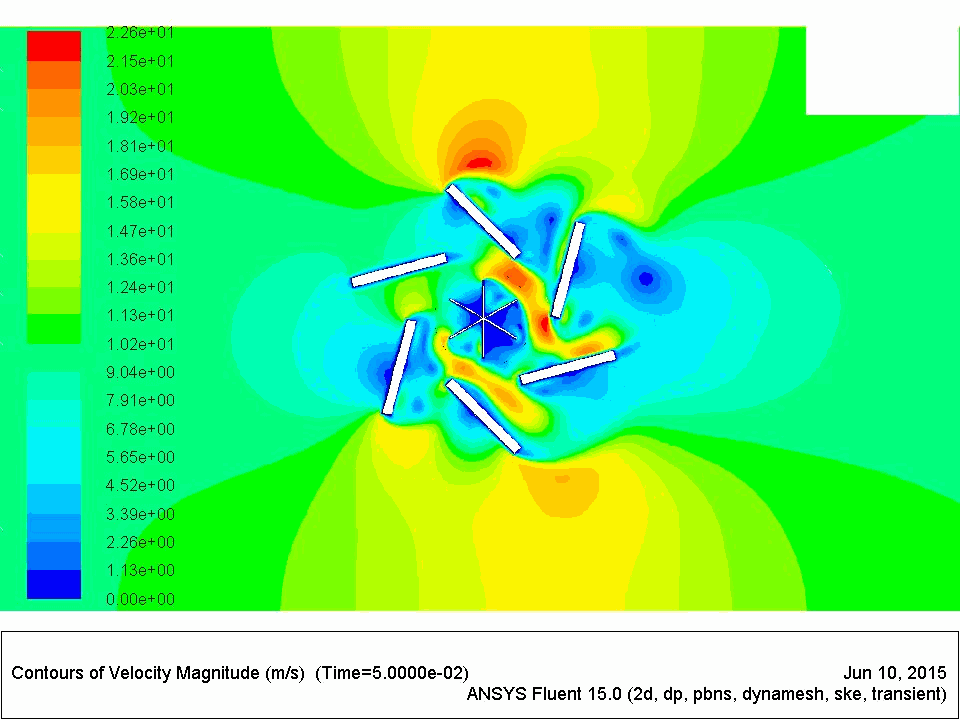

FLUENT软件是当今世界CFD仿真领域最为全面的软件包之一,具有广泛的物理模型,以及能够快速准确的得到CFD分析结果。

FLUENT软件拥有模拟流动,湍流,热传递和反应等广泛物理现象的能力,在工业上的应用包括从流过飞机机翼的气流到炉膛内的燃烧,从鼓泡塔到钻井平台,从血液流动到半导体生产,以及从无尘室设计到污水处理装置等等。软件中的专用模型可以用于开展缸内燃烧,空气声学,涡轮机械和多相流系统的模拟工作。

现今,全世界范围内数千计的公司将FLUENT与产品研发过程中设计和优化阶段相整合,并从中获益。先进的求解技术可提供快速、准确的CFD结果、灵活的移动和变形网格,以及出众的并行可扩展能力。用户自定义函数可实现全新的用户模型和扩展现有模型。

FLUENT中的交互式的求解器设置、求解和后处理能力可轻易暂停计算过程,利用集成的后处理检查结果,改变设置,并随后用简单的操作继续执行计算。ANSYS CFD-Post可以读入Case和Data文件,并利用其先进的后处理工具开展深入分析,同时对比多个算例。

ANSYS Workbench集成ANSYS FLUENT后给用户提供了与所有主要CAD系统的双向连接功能,其中包括ANSYS DesignModeler强大的几何修复和生成能力,以及ANSYS Meshing先进的网格划分技术。该平台通过使用一个简单的拖放操作便可以共享不同应用程序的数据和计算结果。

最新版本:ANSYS FLUENT 18.0


CFX

CFX是全球第一个通过ISO9001质量认证的大型商业CFD软件,由英国AEA Technology公司开发。2003年,CFX软件被ANSYS公司收购。诞生在工业应用背景中的CFX一直将精确的计算结果、丰富的物理模型、强大的用户扩展性作为其发展的基本要求,并以其在这些方面的卓越成就,引领着CFD技术的不断发展。目前,CFX已经遍及航空航天、旋转机械、能源、石油化工、机械制造、汽车、生物技术、水处理、火灾安全、冶金、环保等领域,为其在全球6000多个用户解决了大量的实际问题。

和大多数CFD软件不同的,CFX除了可以使用有限体积法之外,还采用了基于有限元的有限体积法。基于有限元的有限体积法保证了在有限体积法的守恒特性的基础上,吸收了有限元法的数值精确性。在CFX中,基于有限元的有限体积法,对六面体网格单元采用24点插值,而单纯的有限体积法仅仅采用6点插值;对四面体网格单元采用60点插值,而单纯的有限体积法仅仅采用4点插值。在湍流模型的应用上,除了常用的湍流模型外,CFX最先使用了大涡模拟(LES)和分离涡模拟(DES)等高级涡流模型。

CFX可计算的物理问题包括可压与不可压流体、耦合传热、热辐射、多相流、粒子输送过程、化学反应和燃烧问题。还拥有诸如气蚀、凝固、沸腾、多孔介质、相间传质、非牛顿流、喷雾干燥、动静干涉、真实气体等大批负责现象的使用模型。

在其湍流模型中,纳入了k-є模型、低Reynolds数k-є模型、低Reynolds数Wilcox模型、代数Reynolds应力模型、微分Reynolds应力模型、微分Reynolds通量模型、SST模型和大涡模型。

作为世界上唯一采用全隐式耦合算法的大型商业软件。算法上的先进性,丰富的物理模型和前后处理的完善性使ANSYS CFX在结果精确性,计算稳定性,计算速度和灵活性上都有优异的表现。

除了一般工业流动以外,ANSYS CFX还可以模拟诸如燃烧,多相流,化学反应等复杂流场。ANSYS CFX还可以和ANSYS Structure及ANSYS Emag等软件配合,实现流体分析和结构分析,电磁分析等的耦合。ANSYS CFX也被集成在ANSYS Workbench环境下,方便用户在单一操作界面上实现对整个工程问题的模拟。

ANSYS CFX不仅是一款强大的CFD软件。ANSYS Workbench平台融合了ANSYS DesignModeler强大的几何修复和ANSYS Meshing先进的网格划分技术,为所有主流的CAD系统提供优质的双向连接,使数据的拖-放转换以及不同的应用程序间共享结果更为容易。

最新版本:ANSYS CFX 18.0


STAR-CCM+

STAR-CCM+是CD-adapco集团推出的新一代CFD软件。采用最先进的连续介质力学算法(computational continuum mechanics algorithms),并和卓越的现代软件工程技术结合在一起,拥有出色的性能、精度和高可靠性。

STAR-CCM+拥有一体化的图形用户界面,从参数化CAD建模、表面准备、体网格生成、模型设定、计算求解一直到后处理分析的整个流程,都可以在同一个界面环境中完成。

基于连续介质力学算法的STAR-CCM+,不仅可以进行热、流体分析,还拥有结构应力、噪声等其它物理场的分析功能,功能强大而又易学易用。

STAR-CCM+创新性的表面包面功能、全自动生成多面体网格或六面体为核心的体网格功能、在计算过程中实时监控后处理结果的功能,甚至细微到使用复制、粘贴功能传递设定参数等等,处处体现了STAR-CCM+为了最小化用户的人工操作时间、更方便更直接地将结果呈现在用户面前而精心设计的理念。

最新版本:STAR-CCM+ v11.06


XFLOW

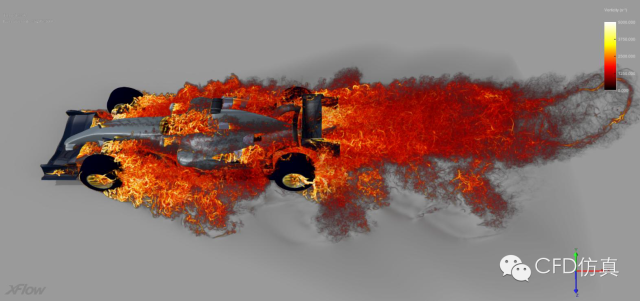

XFlow是Next Limit Technologies公司开发的新一代的基于无网格、拉格朗日粒子法和大涡模拟(LES) 技术的流体力学计算软件,它省去了划分复杂网格的时间,能真实地模拟复杂的几何和运动物体, 大大提高流体计算效率和精确性, 为客户节省价格昂贵的试验成本。

重要特点包括:

  • 无网格方法

XFlow中的无网络方法是基于粒子和具有完整拉格朗日函数的方法,这意味着将不再需要对经典的流体区域划分网格,同时表面复杂性不再是一种限制因素。XFlow能够解决运动的物体和可变形部分,能够适应低质量的输入几何。

  • 基于粒子动力式解算器

XFlow以一种全新的、基于粒子的动力算法为特征,对波尔兹曼方程和可压缩的纳维-斯托克斯方程进行求解。该解算器的特点是具有现代化的大涡模拟(LES)建模能力,以及具有高级非平衡隔离型模型。

  • 高级建模能力

XFlow能够处理大规模复杂模型,并且结合移动部分、强制或关联运动或接触建模过程,极大地简化分析结构。

  • 高级分析能力

XFlow的求解器还支持热分析,热交换,辐射,跨音速和超音速流动,在多孔介质中流动,非牛顿流,离散相模型和复杂边界条件,如多孔介质中跳动或风扇类模型。

  • 自适应踪迹改良

XFlow的引擎可根据用户需求自动适应解算规模,在各项隔离附近精确解算质量,并且在流动发展同时动态适应其踪迹。

  • 单独一致的隔离模型

XFlow使用一种统一的非平衡隔离函数对边界层进行建模。该隔离模型可用于所有情况下,这意味着在不同的算法间无需进行选择,也无需处理每个体系相关的不同限制。

  • 近似线性的可扩展性能

XFlow使用近似线性的可扩展能力,对于多核心技术实现完全的平行处理。


PowerFLOW

PowerFLOW是美国EXA公司基于LBM(格子-波尔兹曼方法)开发的CFD求解器。LBM相对于FVM(有限体积法)的先进性使PowerFLOW具有无需简化复杂的CAD模型、全自动生成笛卡尔网格、非定常模拟、几乎线性的并行效率、精确度极高等优点。另外它还具有在初始结构上增加并减少部件方便地进行参数化研究、利用同一个模型可以进行空气动力学、气动声学和热管理等多学科模拟等独特优势。对CAD无需做任何修改和简化、网格自动生成、专业化的咨询服务团队服务使得PowerFLOW变得非常易于使用,让企业使用CFD软件的门槛降到最低。这使PowerFLOW已经成为全球顶尖地面交通工具公司在气动、噪声及热管理等方面数值模拟的首选软件。它能为空气动力学优化提供一个真实的数字风洞求解,在全球占有统治地位。PowerFLOW进行内外空气动力学模拟的独特优势已经使得Exa成为该领域的领先者。

PowerFLOW的主要特点求解快速、完全的几何细节和瞬态分析–已经使得流体力学模拟成为一种真正可用于生产设计的工具,改变了空气动力学开发的方式。

主要特点:

  • 高速的流体计算功能

做整车的CAD流体分析时间小于5天;

优化时间小于1天。

  • 无需简化的CAD模型

考虑完全的外部特征、底盘特征和内部特征;

所有设计细节完全考虑在内。

  • 准确的计算精度

与风洞试验曲线的完全吻合。

  • 同一个模型可用于多学科的优化

利用同一个模型可进行空气动力学优化、气动噪声优化、散热分析优化。

  • 可进行参数化研究

在初始结构上增加并减少部件方便地进行参数化研究

  • 全自动生成笛卡尔网格

全自动网格生成节省时间和费用

  • 非定常模拟

真实的瞬态模拟特性能改善功能设计。

  • 多处理器的性能呈线性增加

多处理器机器的性能与单处理器的相比,呈线性增加,可达上百倍。

  • 易于使用

PowerFLOW的使用者无需对CAD及CAE网格划分有高深的理解,且除了软件销售和安装之外,Exa全球的工程咨询服务机构会为企业提供全面的咨询服务。

  • 数值稳定性好

求解结果不依赖于几何及网格的优劣,不管几何多么复杂, PowerFLOW都能提供可信的结果。

  • 兼容性好

带有CAD通用接口,能够跨平台使用,PowerFLOW可以用于现有的工程学环境。



除了上述提到的一些通用CFD软件,还有一些在特定领域起到巨大作用的专业化CFD软件,这些软件不仅对于具体工程问题更有针对性,而且方便一些不具备专业流体知识的工程师快速上手使用。

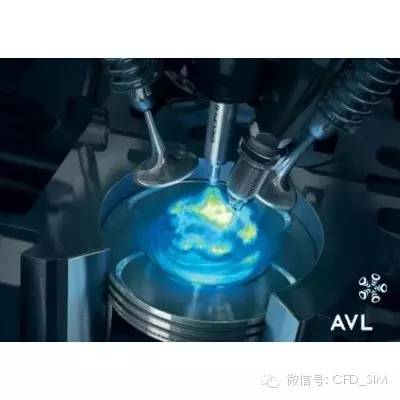

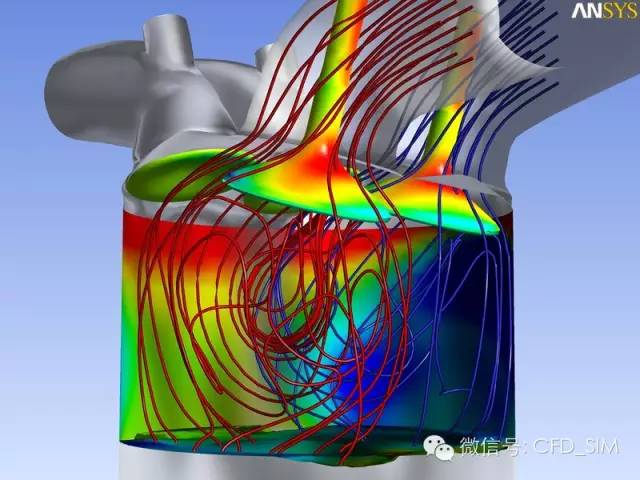

AVL FIRE

AVL FIRE是一款专业的发动机CFD软件,能解决所有和发动机有关的CFD问题。它能对发动机系统及部件内部的流动、喷雾、混合气形成、壁膜、燃烧、和排放物的形成进行详细的模拟分析。还有专业的尾气后处理模块用于各类催化转化器的研究和优化。


CONVERGE

CONVERGE是由美国Convergent Science公司开发的发动机缸内CFD专业分析软件。

如何快速、高效地生成高质量的计算网格一直是提高CFD分析工作效率的瓶颈,而CONVERGE拥有强大的自动化生成网格功能,可大量节省用户的网格生成时间。CONVERGE的网格体系完全基于正交化网格,可采用自适应加密等等多种网格控制策略,以最小的计算负荷量实现高精度的仿真分析。

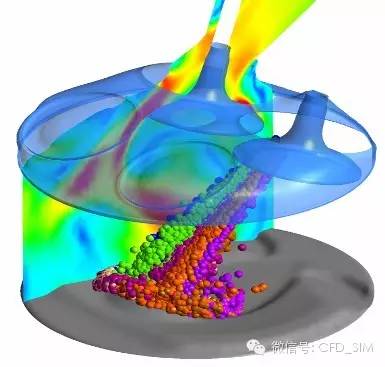

CONVERGE拥有喷雾模型,燃烧模型等发动机缸内分析所必须的各种丰富的物理模型,可用来模拟汽油机,柴油机,天然气及HCCI等任何类型的发动机。


FLACS

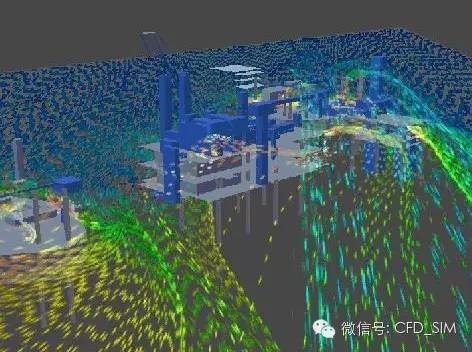

FLACS是一款用于CFD爆炸建模的行业标准软件,同时还是一种适用于易燃、有毒物质排放的技术安全上下文建模的最佳验证工具。

FLACS是一个全面的、易于使用的3D建模软件工具,用于分散和爆炸的影响分析,是针对所有典型的易燃和有毒物质排放的解决方案。它广泛用于石油和天然气及过程工业,也越来越多的用于核工业,以及粉尘爆炸的潜力分析和许多其他领域的设施。CFD过程全部采用3D建模,可以更准确的预测后果,并减轻限制和拥塞真实的几何体的影响。更好的获取更高精确度的结果,不仅有助于提高安全性的真实水平,也可以让设计人员能够选择真正有效的设计方案和缓解措施,从而提高安全性和成本效益的。


Fluidyn

Fluidyn是为专门满足石化、石油和天然气工业的需求,应对潜在的高风险,应用计算流体动力学原理开发的软件。

这款软件可以专门用于:

  • 定量和定性的风险评估

  • 失效模式和影响分析

  • 后果模拟

  • 污染扩散模拟

这个行业广泛采用的一些Fluidyn软件如下:

  • 过程工业风险分析和规划软件(fluidyn ASSESSRISK)

  • 研究由工业事故导致的瞬态排放扩散模式或稠密气体扩散、火灾 (fluidyn PANEPR)

  • 火灾研究和燃烧副产品扩散软件(fluidyn PANFIRE)

  • 由于炼油厂、储罐区事故导致的波浪作用及后果的仿真 (fluidyn PANWAVE)

  • 复杂流体流动分析软件(fluidyn MP)


FloVENT

FloVENT是一款功能强大的计算流体力学(CFD)软件,能够预测各类建筑物内和周围的三维气流、传热、污染分布和舒适度。它提供反应快速和简单易用的菜单系统,是专为设计和优化供暖、通风和空调设备的工程师而打造。

FloVENT擅长于模拟:

  • 中庭、购物中心和办公楼

  • 剧院、机场码头、仓储设施和仓库

  • 海洋石油平台

  • 建筑物和隧道火灾

  • 汽车乘客舒适度

  • 实验室、研究设施、医院、地下停车场的空气质量和污染控制
