本案例描述利用Fluent计算空气流经RAE 2822翼型的跨声速流动。

1 案例描述

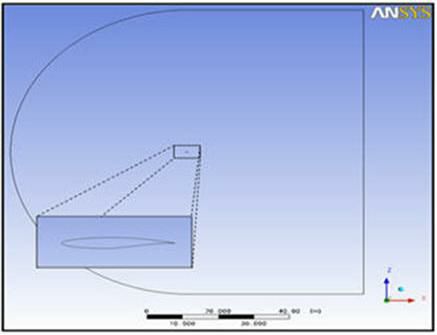

计算模型如图所示。

RAE 2822翼型，攻角为3.19°，计算条件如表所示。

案例采用稳态计算，入口流动马赫数处于跨音速范围，假设壁面为绝热。

2 Fluent设置

2.1 General设置

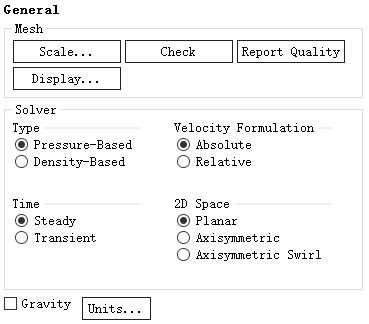

• 鼠标双击模型树节点General，右侧面板采用默认设置

2.2 Models

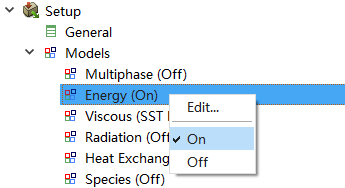

• 右侧选择模型树节点Models > Energy，点击弹出菜单项On激活能量方程

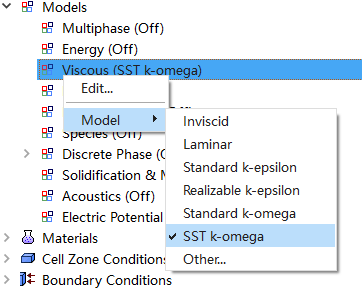

• 鼠标右键选择模型树节点Models，点击弹出菜单项Model → SST k-omega启用湍流模型

2.3 Materials

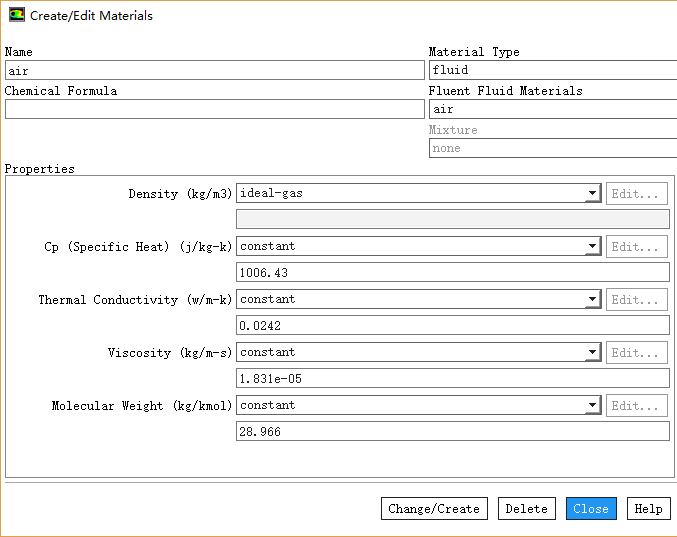

• 鼠标双击模型树节点Materials > fluid > air，弹出材料属性设置对话框，如下图所示设置材料参数

2.4 Boundary Conditions

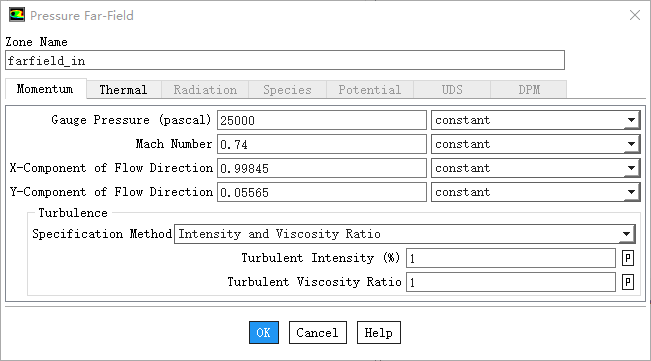

• 双击模型树节点Boundary Conditions > farfield，弹出对话框中设置入口马赫数为0.74，并设置X方向与Y方向分量，如下图所示

注：攻角通过这里的XY分量来设置。

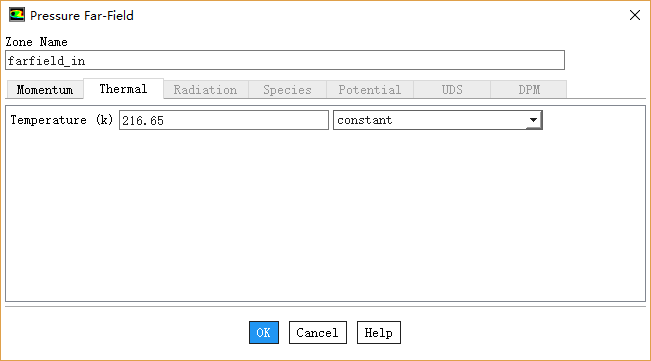

• 切换至Thermal标签页，设置温度为216.65 k

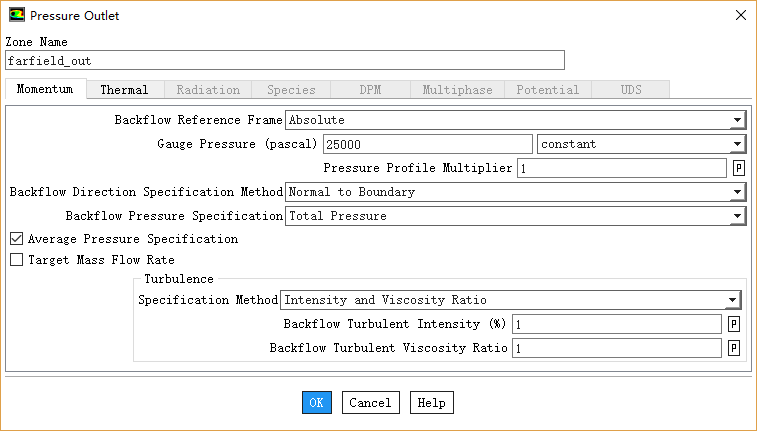

• 双击模型树节点Boundary Conditions > farfield_out，弹出对话框中设置Gauge Pressure为25000 Pa

2.5 Methods

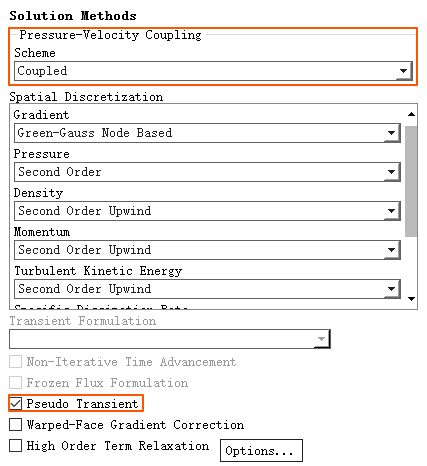

• 鼠标双击模型树节点Methods，右侧面板设置Scheme为Coupled

2.6 Controls

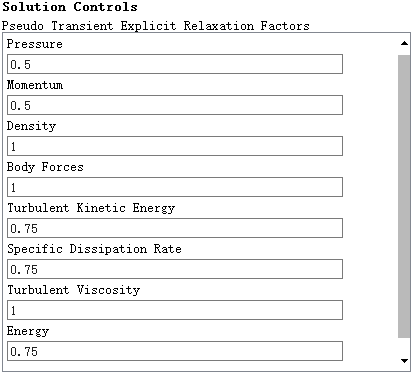

• 双击模型树节点Controls，右侧面板如下图所示进行设置

2.7 Initialization

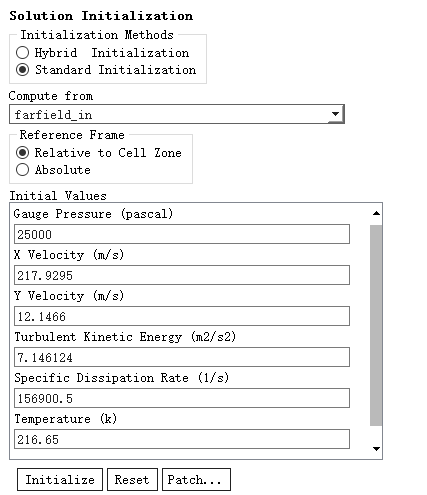

• 双击模型树节点Initialization，右侧面板选择Standard Initialization，并选择Compute from为farfield_in

2.8 Run Calculation

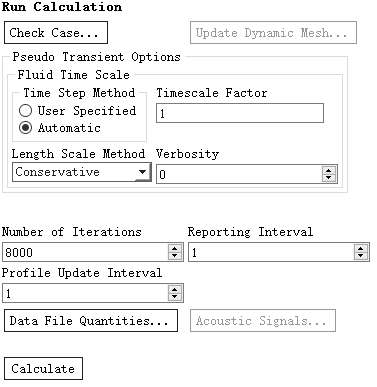

• 双击模型树节点Run Calculation，右侧面板设置参数Number of Iterations为8000，点击按钮Calculate开始计算

2.9 Reference Value

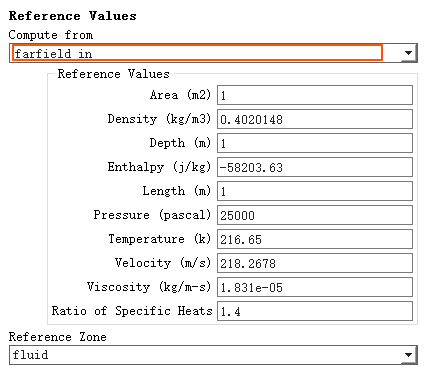

• 双击模型树节点Reference Values，右侧面板设置Comupte from为farfield-in

注：参考值主要用于后处理中计算各种系数，如升力系数、阻力系数、压力系数等。

3 计算结果

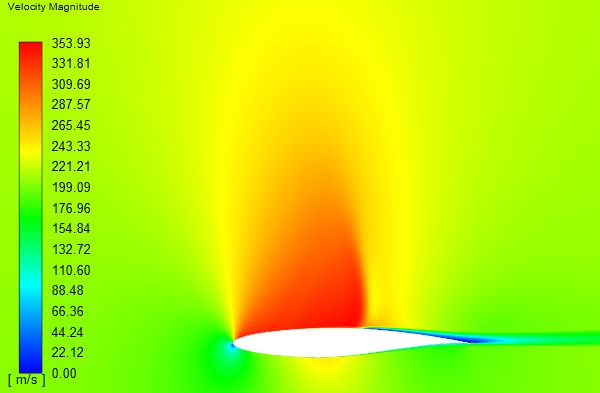

• 速度分布

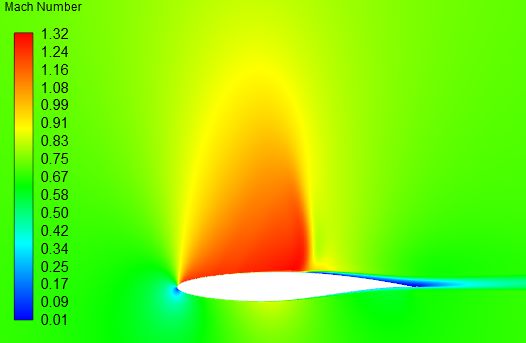

• 马赫数分布

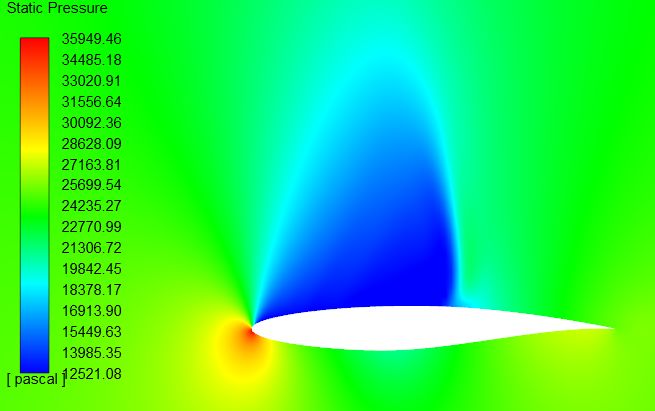

• 压力分布

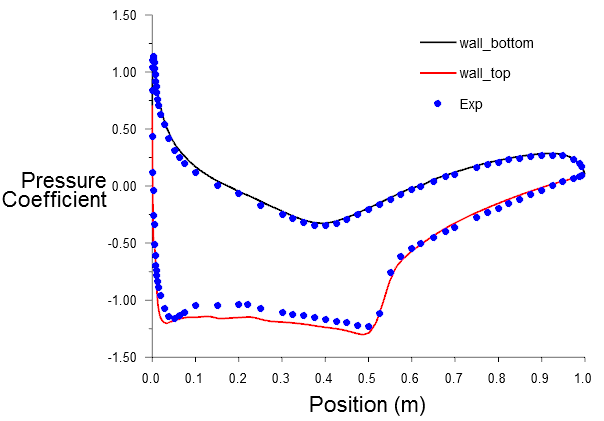

• 机翼压力系数分布验证

文中实验数据来自文献：

P.H. Cook, M.A. McDonald, M.C.P. Firmin. “AEROFOIL RAE 2822 - PRESSURE DISTRIBUTIONS, AND BOUNDARY LAYER AND WAKE MEASUREMENTS.” AGARD Advisory Report No. 138.

相关文件链接：

https://pan.baidu.com/s/12zM60A_RJnJxngSymTAqFA

密码：gv76
