利用ANSA将STAR CCM+网格转换为Fluent网格

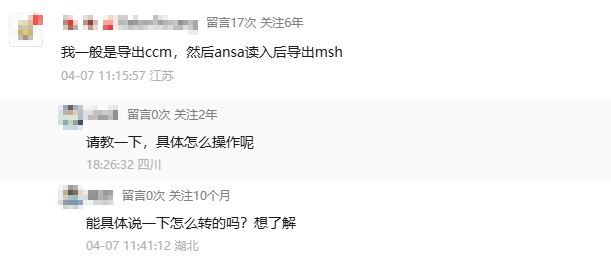

前面有文章提到将STAR CCM+的网格导出到Fluent中进行计算，后台有道友说可以使用ANSA进行中转，今天就简单介绍如何操作。

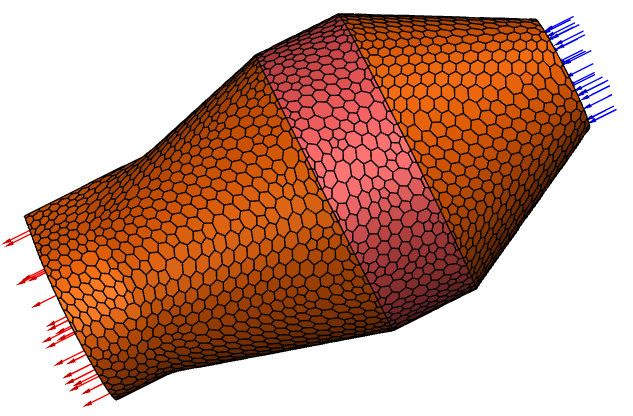

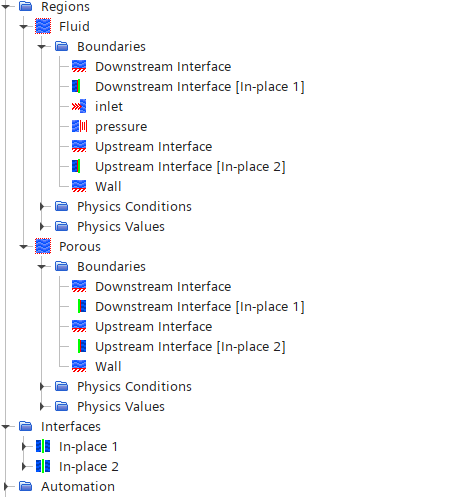

1. 在STAR CCM+中生成网格。如下图所示的示例网格包含2个计算区域（Fluid与Porous），1个速度入口（inlet），1个压力出口（Pressure），2对交交界面（Downstream Interface与Upstream Interface），1个壁面边界（Wall）。

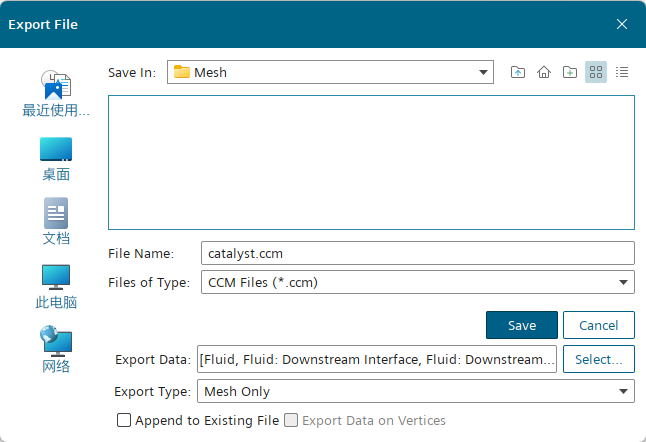

2. 利用菜单 File > Export… 将网格导出为ccm文件。

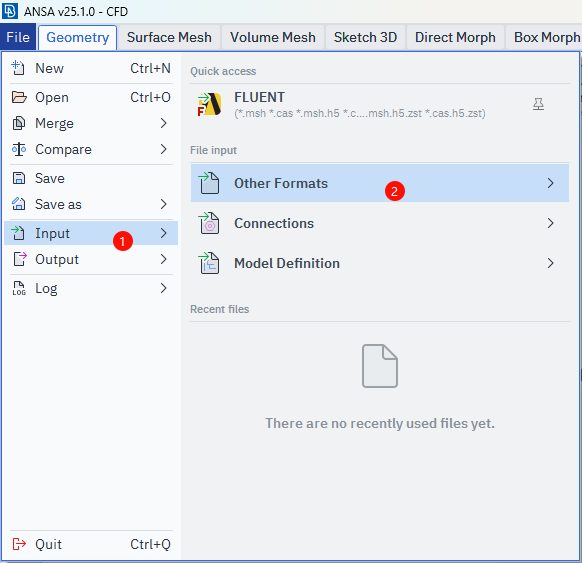

3. 启动ANSA，点击菜单 File > Input > Other Formats



   选择 STAR ，并在弹出的文件选择对话框中选择前面保存的ccm文件。



   弹出的对话框中保持默认设置即可。

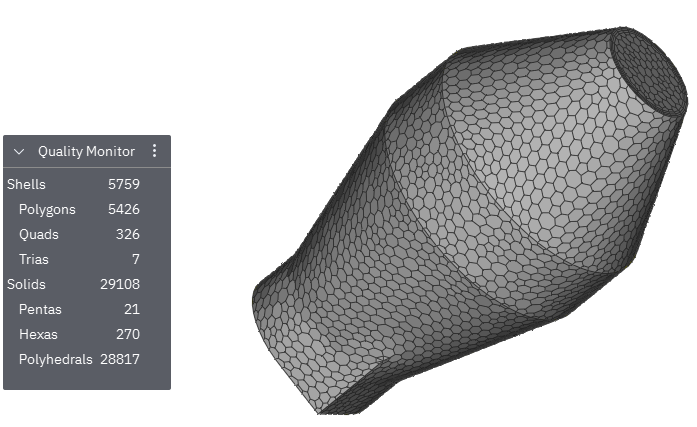

   导入的网格如下图所示。

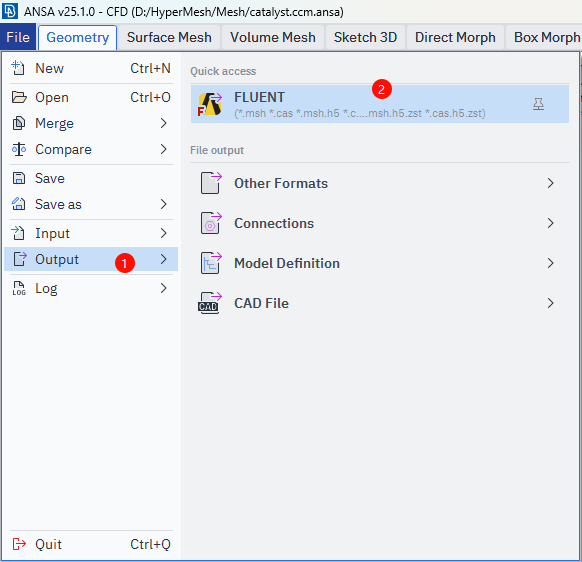

4. 点击菜单 File > Output > FLUENT 打开设置对话框

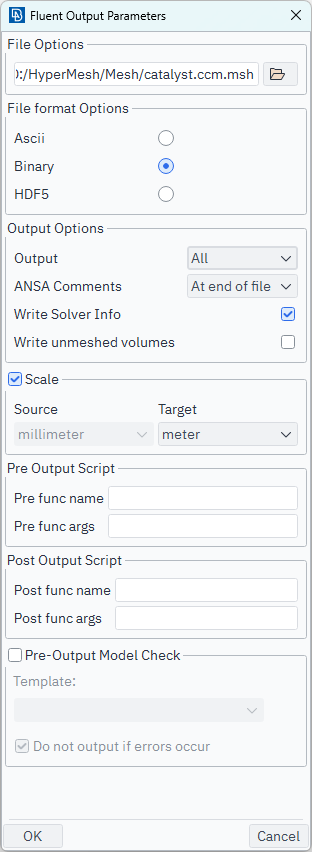

   选择导出的文件路径，其它选项保持默认设置即可，点击OK按钮输出网格。



5. 在Fluent中读取导出的网格文件，如下图所示。

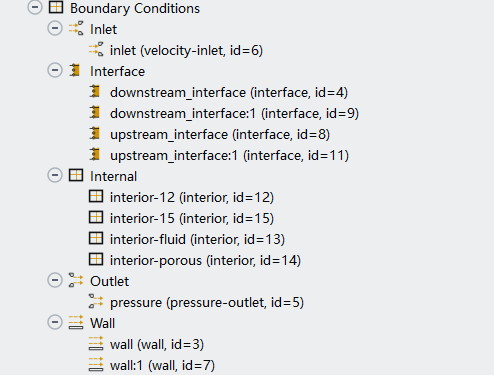

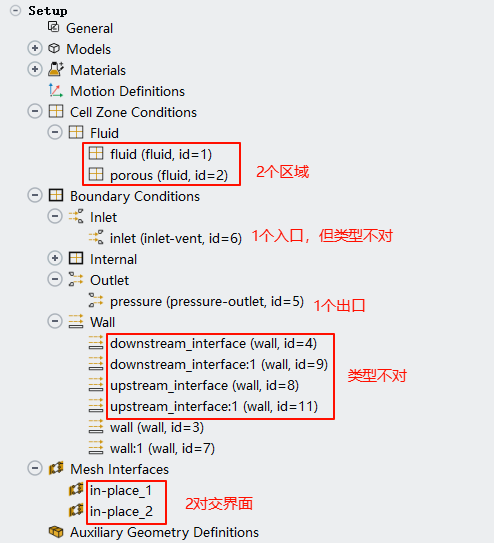

   区域和边界信息如下图所示。大部分信息识别正确，但有一些边界信息并未很好地保留，如入口边界类型错误，交界面类型错误。

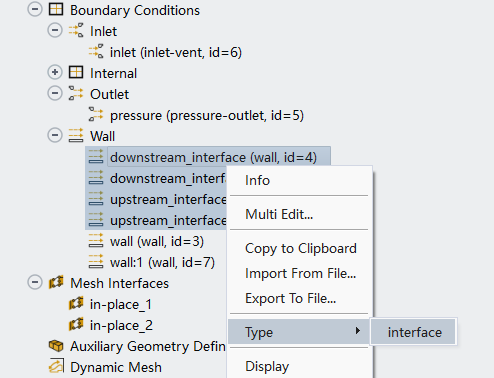

   如下图所示将交界面边界类型修改为 interface ，也可以将入口边界修改为速度入口。



   修改完毕后的边界如下图所示。
