ANSA中修改边界类型

前文说到ANSA导入STAR CCM+的网格然后导出到Fluent后，存在一些边界类型的识别出现问题（见利用ANSA将STAR CCM+网格转换为Fluent网格）。当然这可以在Fluent中进行修改，其实也可以在ANSA中直接修改。

下文简单演示修改过程。

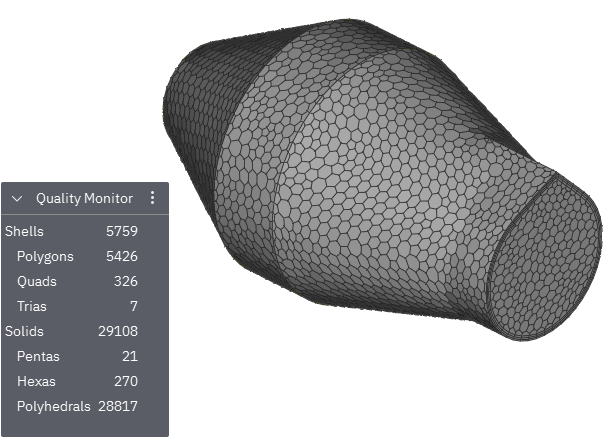

1. 在ANSA中导入ccm文件，如下图所示

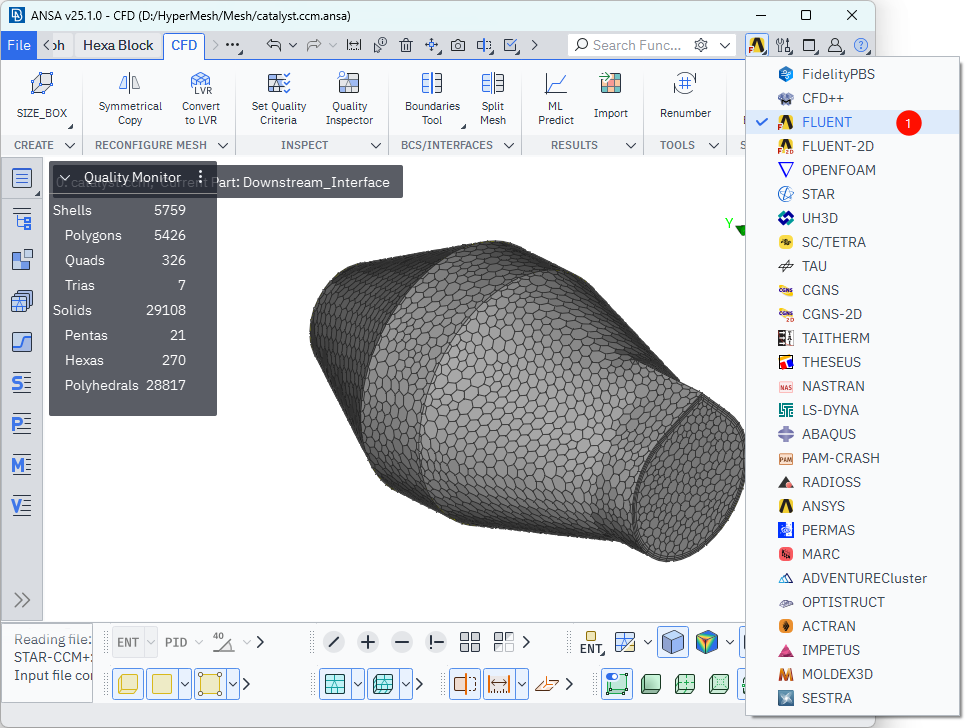

2. 确保目标求解器为 FLUENT 。

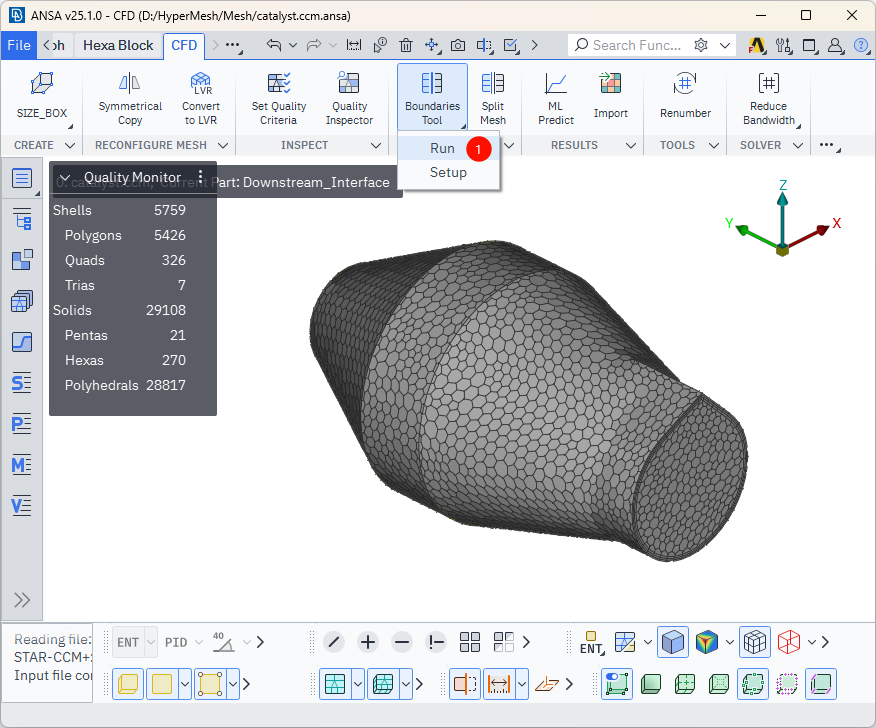

3. 进入 CFD 选项卡，点击按钮 Boudaries Tools > Run 打开对话框

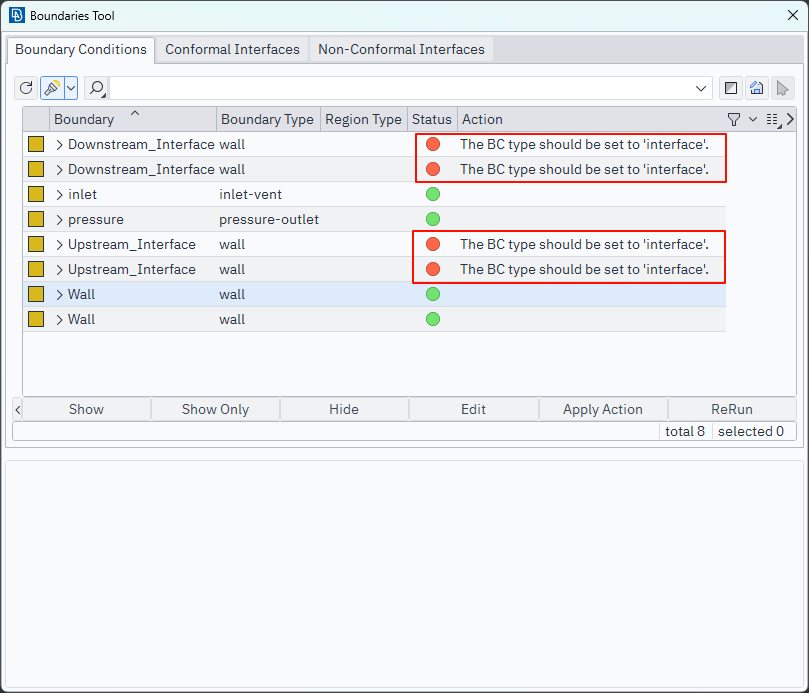

4. ANSA会自动对边界进行检测，如下图所示，软件检测出来4个交界面类型设置不合适

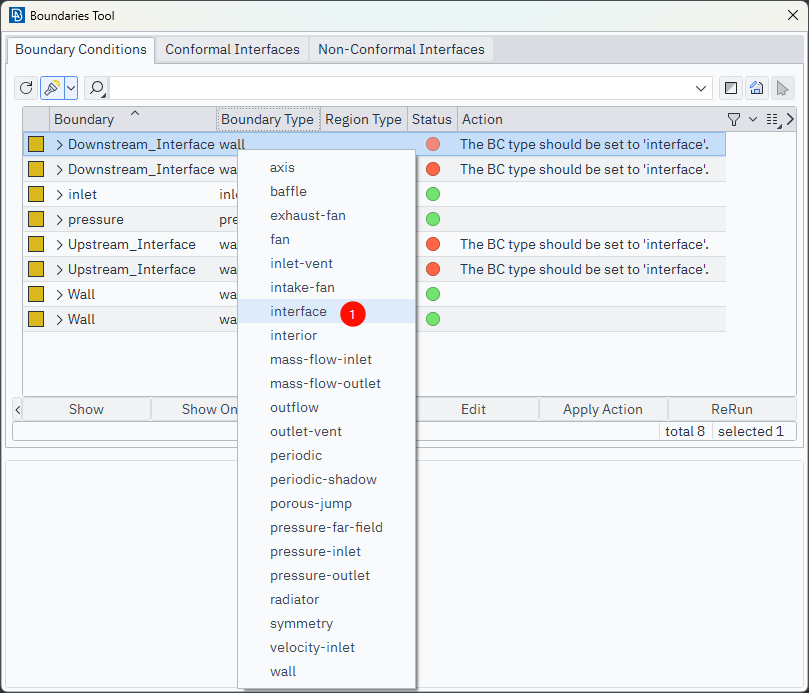

   可以点击需要修改的边界类型，如下图所示将边界类型修改为interface。相同方式修改其它几个交界面，顺便把inlet边界也改了。

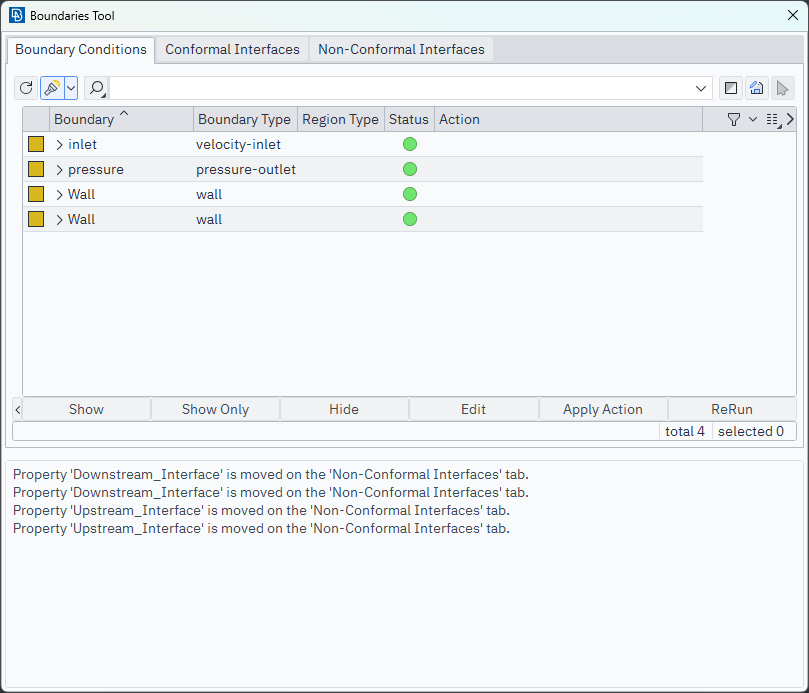

   修改完毕后如下图所示。

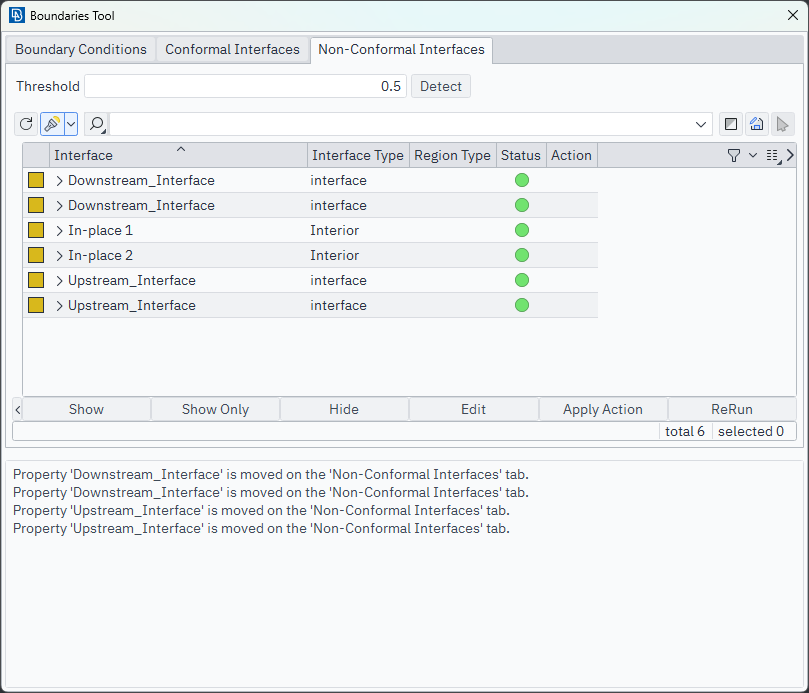

   交界面被移到Non-Conformal Interfaces选项卡中了，如下图所示。



   此时可以导出Fluent网格。

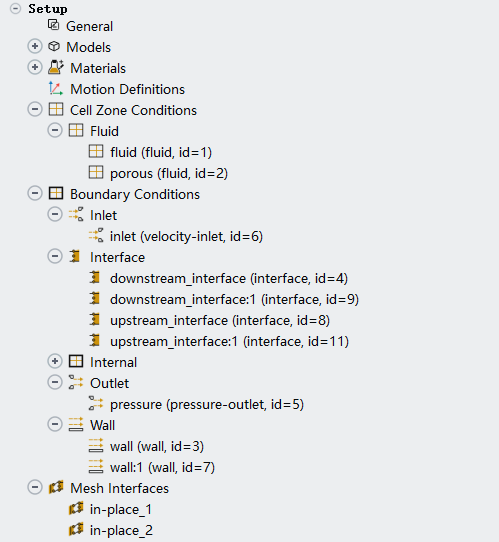

5. 在Fluent中打开前面导出的网格，如下图所示，可以看到边界都能够很好地保留。

（完）
