ANSYS Fluent 残差窗口具体展示哪些数据？面对残差曲线的波动，许多新用户往往难以解读其含义。缩放残差的定义及其在确保 CFD 结果准确性方面的关键作用是什么？深入理解 ANSYS Fluent 中的残差——尤其是缩放残差——有助于提升模拟的精度与可靠性。

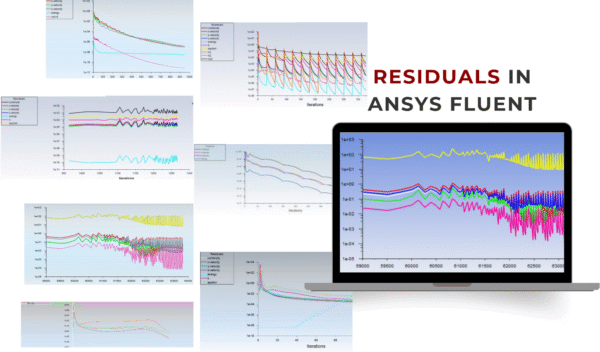

残差在数值模拟中占据核心地位。在每一次迭代过程中，求解器致力于寻找每个单元内各方程的精确解。每次猜测后，ANSYS Fluent 会评估计算结果与真实物理状态之间的吻合程度。方程两侧的差异即为残差，该数值直接反映了当前解中残留的误差。

使用 ANSYS Fluent 进行流体流动模拟，犹如解决一个庞大的拼图游戏。这一“谜题”的规则由质量、动量和能量守恒等基本物理定律构成。CFD 求解器通过逐步试探与校验来逼近答案，并在每一步测量物理量中的误差或不平衡度，这种误差即定义为残差。

主要目标是将 ANSYS Fluent 的残差降至最低，从而确保 CFD 解中的误差趋近于零。当残差降低至足够小的阈值时，即判定解已收敛。若残差未能有效减小，求解器将持续运行以进一步优化解的质量。

残差是衡量 ANSYS Fluent 求解器收敛性的关键指标，有助于判断数值误差的大小及解的精度。本文将深入解析残差的定义、残差窗口的使用方法、残差的类型，以及缩放残差对收敛过程的重要性。

1 Fluent 中的残差

想要理解 ANSYS Fluent 中的残差，可将模拟过程视为解开一个复杂的难题。该难题由众多称为控制体积的微小单元组成，每个单元均需遵循质量、动量和能量守恒等自然法则。

ANSYS Fluent 作为快速求解器，通过逐步迭代来求解此难题。每一次计算步骤称为一次迭代。在每次迭代中，Fluent 会对单元内的速度、压力和温度等参数进行初步估算，随后验证这些估算值是否满足各单元的物理方程。

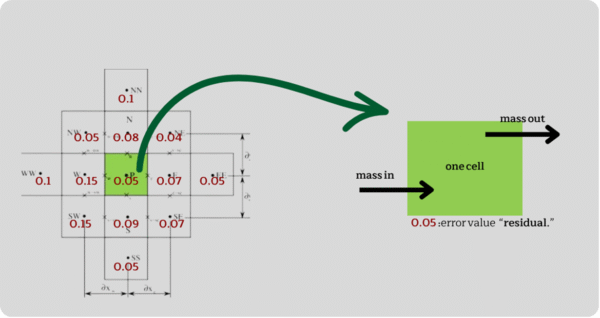

以单个单元为例，Fluent 需确保：流入质量 = 流出质量

若上述等式不成立，则产生误差，该误差即为残差。

在第一次迭代中，Fluent 对压力和速度的值做出猜测。然后它检查该单元中物理的平衡。例如，Fluent 可能计算：

• 质量流入 = 10.5
• 质量流出 = 10.2

这意味着残差为：残差 = 质量流入 - 质量流出 = 10.5 - 10.2 = 0.3

该值 (0.3) 是该单元和该方程的残差。Fluent 对模型中的每个单元和每个方程重复此操作。这些包括：压力残差、速度残差、能量残差、湍流残差。

之后，Fluent 调整值并重复猜测。在下一次迭代中，残差可能变为 0.15，然后变为 0.05。它不断变小。这意味着误差正在降低。

残差显示当前解与真实物理的不匹配程度。

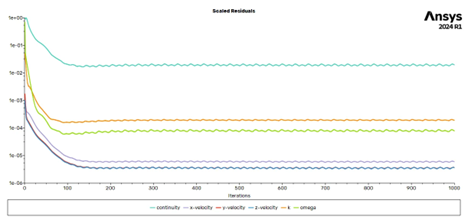

Fluent 中的残差图展示的是全局残差，即所有单元误差的总和或平均值。随着残差随时间下降，解逐渐趋近于正确结果；在数值模拟中，目标是使残差尽可能小。当所有残差低于设定的收敛标准时，表明模拟已收敛。Fluent 对每个单元及各类方程（如动量、能量等）重复此过程，旨在将每个单元内的误差降至最低。

ANSYS Fluent 中的残差反映了每一步求解过程中各方程的误差大小。观察 Fluent 残差图时，所见并非单个单元的残差，而是全局残差，通常表现为网格中所有单元残差的总和或平均值。这一指标有助于快速判断整个解在每次迭代中是否持续优化。

ANSYS Fluent 的残差窗口展示了各主要方程的残差值，具体包括：

• 连续性（质量守恒）
• X、Y、Z 方向速度（动量）
• 能量
• 湍流（针对湍流流动）

在模拟过程中，求解器的收敛性通过监测 CFD 残差的减小程度来评估。当残差降至足够低的水平时，表明解已收敛；否则，Fluent 将持续迭代更新解，以进一步降低误差。

残差是评估解精度及识别 CFD 项目中数值误差的关键指标。若残差居高不下或无法有效下降，则可能暗示网格质量、边界条件或物理模型设置存在潜在问题。

2 Fluent 中的残差窗口

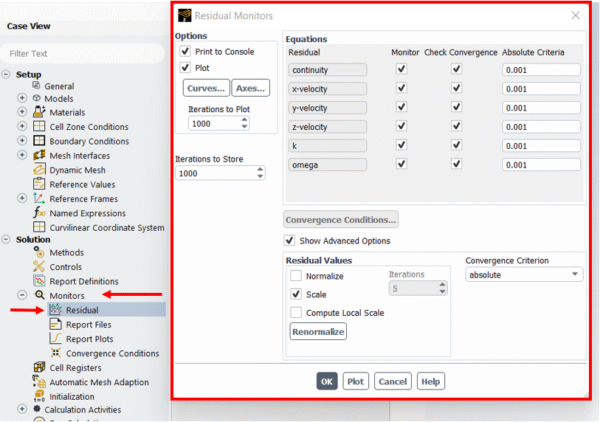

ANSYS Fluent 中的残差窗口是评估 CFD 模拟进展的重要工具。该窗口不仅展示残差曲线，还支持多项设置调整，直观呈现各方程误差随迭代次数的变化趋势，从而辅助判断求解收敛状态。

核心目标在于使残差降低并趋于稳定，这标志着解正在收敛且精度逐步提升。

Fluent 在每次迭代过程中执行以下操作：

• 对单元内的新值进行初始猜测
• 校验质量、动量、能量及湍流方程
• 计算残差（即误差或不平衡量）
• 更新数值以促使残差进一步减小

这些动态变化可通过窗口内的残差图直观观察。默认情况下，图表显示的是缩放残差，便于对不同方程间的误差进行横向比较。

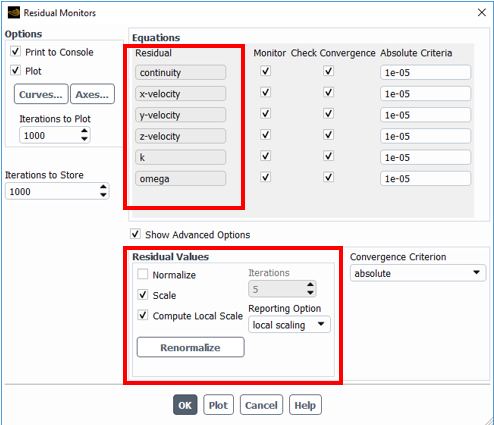

通过查看各方程的残差、设定收敛标准，并利用图表引导 CFD 模拟，可确保结果的准确性。利用这些选项，可以自定义显示内容、调整 Fluent 的收敛检查机制，并对残差进行缩放或标准化处理。

残差窗口使用方法：

• 启用绘图功能以实时监测残差变化。
• 选择需监控的变量（如压力、速度、能量等）。
• 为各变量设定相应的收敛标准。
• 分析残差曲线：残差稳定下降表明收敛良好；若残差停滞或上升，则需排查网格质量、边界条件或求解器设置。
• 调整坐标轴或曲线样式，以获得更清晰的可视化效果。
• 保存残差历史记录，便于后续复盘与分析。

残差窗口有助于早期识别潜在问题，从而提升模拟精度。

3 残差类型

在 ANSYS Fluent 中，残差用于衡量连续性、动量、能量及湍流等流动控制方程的求解误差。系统提供多种类型的残差以展示和分析这些误差，以下为主要显示在 ANSYS Fluent 残差窗口中的类型。

3.1 原始（未缩放）残差

原始残差，亦称未缩放残差，指每个单元中各方程左右两侧的实际差值，直观反映了各方程误差的绝对大小。然而，由于原始残差的数值受方程规模、单位及网格影响，导致其难以进行横向比较。鉴于原始残差的量级随具体问题波动较大，其在收敛性检查中的适用性往往受限。

3.2 缩放残差（全局和局部缩放）

ANSYS Fluent 中的缩放残差是评估模拟收敛性的关键指标，它通过标准化处理，使得不同方程及各类问题间的误差比较更为直观。那么，缩放残差的本质是什么？为何在模拟中应优先采用它？

为解决多变量误差对比的难题，ANSYS Fluent 默认启用缩放残差机制。该机制将每个原始残差除以参考值（通常为模拟初始阶段的数值），这一过程被称为标准化或缩放。目前主要存在两种缩放方式：

• 全局缩放：针对整个计算域采用单一参考值（如最大初始残差）对所有残差进行统一缩放，这是 Fluent 中最常用的方法。
• 局部缩放：为每个单元或区域分配独立的参考值。虽然应用较少，但在处理复杂案例时可能更具优势。

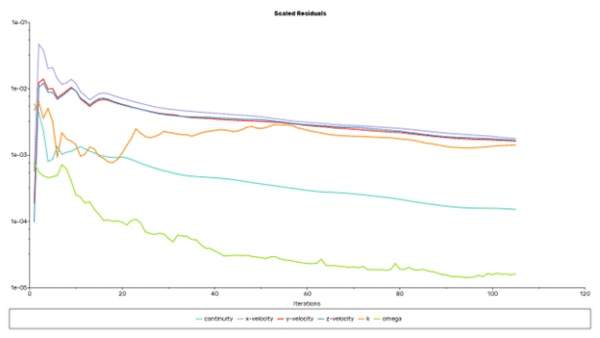

在 ANSYS Fluent 中，缩放残差始终从各方程的 1.0 起始。随着求解过程的推进和精度的提升，缩放残差数值逐渐减小。这种特性使得通过观察残差曲线来判定模拟是否收敛变得简便易行。

作为理解收敛状态的实用工具，缩放残差在实际 CFD 项目中具有广泛的应用价值。

在 ANSYS Fluent 中，以下情况应使用缩放残差：

• 比较不同模拟或方程之间的收敛性；
• 采用 Fluent 中的默认收敛标准；
• 便于观察残差图随时间的变化。

3.3 标准化残差

标准化残差（Normalized residuals）即缩放残差的别称。在 Fluent 中，其定义为残差除以参考值，因此初始值为每个方程的 1.0。由于标准化残差具有统一的起始基准且便于横向比较，能够有效辅助判断求解过程是否持续收敛。

3.4 RMS（均方根）和最大范数

测量模拟总误差存在特殊方法。RMS（均方根）范数反映域内所有残差的平均幅度，Fluent 常借此展示整体误差的衰减趋势；较小的 RMS 值表明多数单元误差较低。最大范数则代表所有单元中的最大误差值，其对异常值高度敏感，若存在极大误差单元，该指标会予以凸显，有助于识别特定区域或网格质量引发的特殊问题。

缩放和标准化残差是多数用户的首选方案，便于判断解的收敛性及对比不同模拟结果。当缩放残差低于收敛标准（如 1e-6）时，Fluent 判定解已收敛；若残差持续偏高，则可能暗示网格、边界条件或求解器设置存在问题。

缩放和标准化残差是大多数用户的首选方案，它们有助于直观判断解的收敛状态并便于不同模拟结果之间的对比。当缩放残差低于设定的收敛标准（如 1e-6）时，Fluent 判定解已收敛；若残差持续偏高，则可能表明网格、边界条件或求解器设置存在异常。。

4 缩放设置

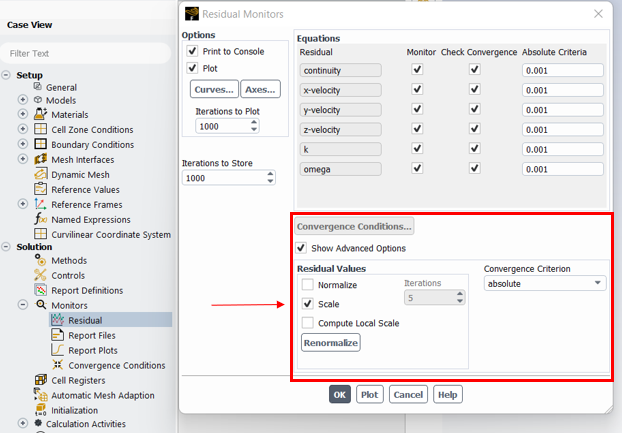

• 默认缩放（全局）适用于大多数场景，Fluent 会自动执行此操作。
• 针对燃烧区等高度复杂或局部问题，可在高级设置中启用局部缩放，以精准定位特定区域内的异常点。
• 在采信结果前，务必验证各主方程的缩放残差是否满足收敛标准。

模拟运行期间，应密切观察残差图的变化趋势。若所有残差曲线平滑下降并在低值区间趋于稳定，表明求解过程正在收敛；反之，若曲线停滞、出现剧烈振荡或维持高位，则提示存在潜在问题；若残差数值上升，则意味着求解发散，需及时调整设置。

5 故障排除：振荡的残差

若残差出现停滞或振荡，可参考以下排查步骤：

1. 检查网格质量：低质量的网格易导致残差偏高或不稳定。需排查是否存在倾斜或拉伸的单元，并在必要时进行细化或修复。
2. 核实边界条件：错误或不一致的边界条件会阻碍收敛。应确保入口、出口及壁面设置与实际物理问题相符。
3. 关注复杂流动区域：存在剧烈变化、回流或湍流的区域往往引发高残差。建议在这些区域细化网格或调整求解器参数。

利用后处理中的残差云图，可直观定位误差较高的位置，从而识别需要重点关注的单元或区域。

残差曲线不仅反映数值变化，更揭示模拟的运行状态。若曲线出现突变，通常暗示网格或边界条件存在问题；若残差趋于平稳但数值仍较高，则可能是收敛标准设置过宽，或需增加迭代次数。

提示：在关键位置监控质量流量、压降或温度等物理量。有时即便残差未完全收敛，这些物理量已趋于稳定，表明结果已具备参考价值。

”

6 常见问题 (FAQ)

• ANSYS Fluent 中何为理想的残差值？针对多数工程问题，1e-3 (0.001) 的残差水平可作为基准起点；而在空气动力学或传热等高精度模拟中，目标应设定为 1e-5 或 1e-6。无论残差数值多低，均需持续监控阻力或温度等关键指标，确保其达到稳定状态。

• 为何在 ANSYS Fluent 中残差会出现振荡？若残差呈现上下波动，通常暗示流动存在不稳定性或网格质量欠佳。建议尝试降低亚松弛因子，或在梯度变化剧烈的区域优化网格结构。

• 缩放残差与未缩放残差有何区别？未缩放（原始）残差直接反映误差绝对值，受单位影响可能极大或极小。ANSYS Fluent 中的缩放残差通过将误差除以参考值进行归一化处理，使初始值从 1.0 开始，从而更便于对比不同方程的收敛情况。

• 低残差是否代表解的正确性？并非如此。低残差仅表明方程在数值层面实现平衡，仍需验证质量守恒或总受力等物理结果是否符合实际逻辑。结合监控点数据与残差趋势综合判断，才是评估收敛性的可靠方法。

（完）
