B. Armaly, F. Durst, J. Pereira, B. Schönung. “Experimental and theoretical investigation of a backward-facing step”. Journal of Fluid Mechanics, Vol 127, pg. 473, 1983
C.J. Freitas. “Perspective: Selected Benchmarks from Commercial CFD Codes”. Journal of Fluids Engineering. Vol. 117, pg. 208, 1995
1 案例描述
本案例计算模型如图所示。

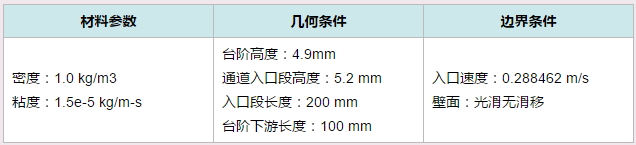

计算条件如表所示。

计算并验证再附着位置。
2 Fluent设置
2.1 General设置
-

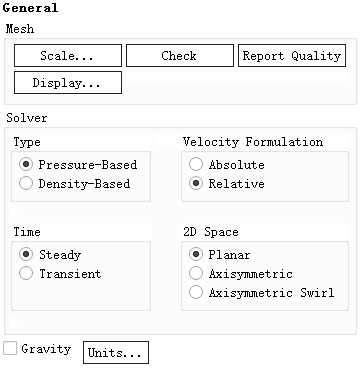

鼠标双击模型树节点General,右侧面板采用默认设置

2.2 Models
采用默认设置。
2.3 Materials
-
鼠标双击模型树节点Materials > fluid > air,弹出材料属性设置对话框,如下图所示设置密度与粘度

2.4 Boundary Conditions
-

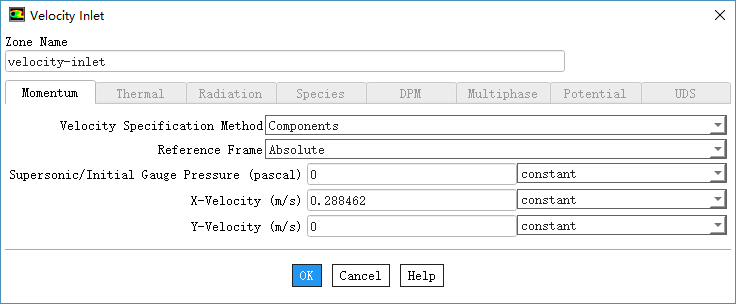

双击模型树节点Boundary Conditions > velocity-inlet,弹出对话框中设置入口速度为0.288462 m/s,并如下图所示

-

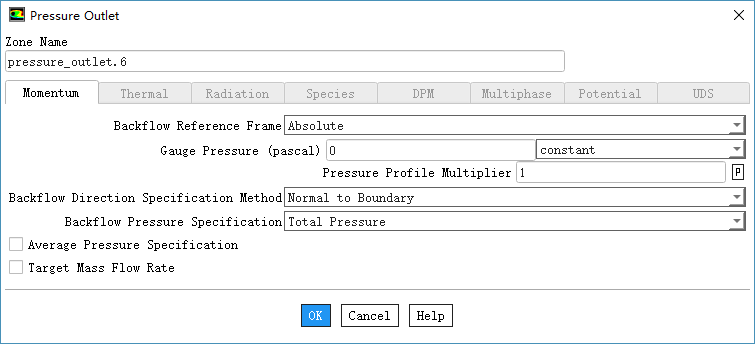

双击模型树节点Boundary Conditions > pressure-outlet.6,弹出对话框中设置如下图所示湍流条件

-
其他边界采用默认设置
2.5 Methods
-

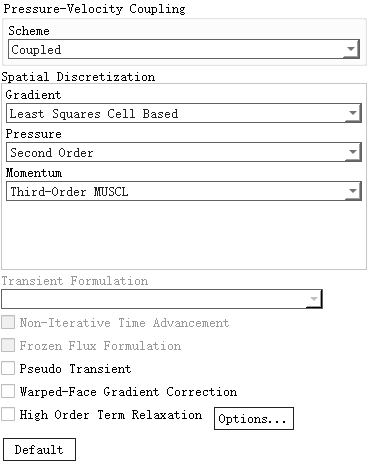

鼠标双击模型树节点Methods,右侧面板设置Scheme为Coupled,其他参数如下图所示设置

2.6 Controls
-

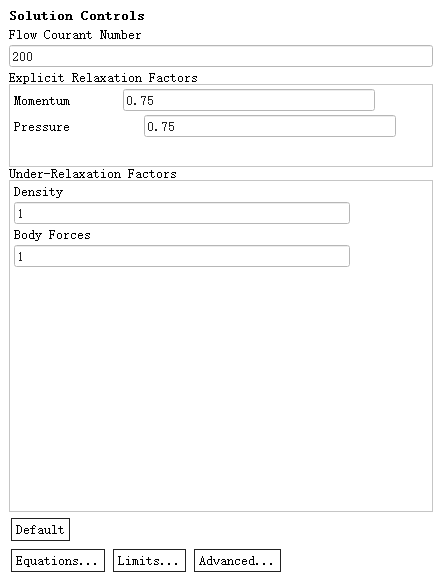

双击模型树节点Controls,右侧面板如下图所示进行设置

2.7 Initialization
-

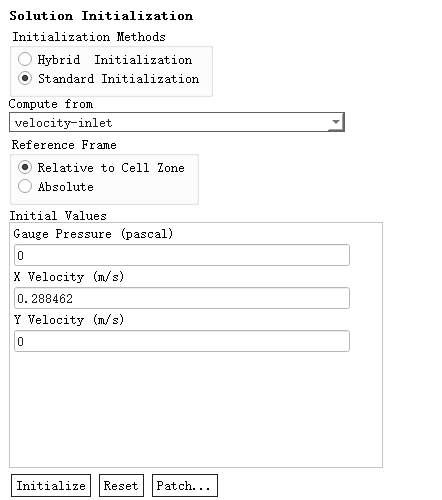

双击模型树节点Initialization,右侧面板选择Standard Initialization,并选择Compute from为velocity-inlet
-
点击按钮Initialize开始初始化

2.8 Run Calculation
-
双击模型树节点Run Calculation,右侧面板设置参数Number of Iterations为1000,点击按钮Calculate开始计算

3 计算结果
-

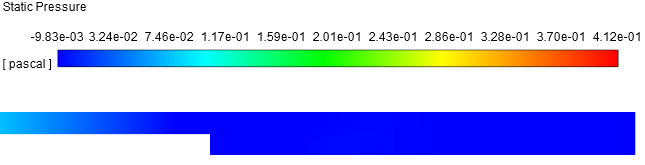

压力分布

-

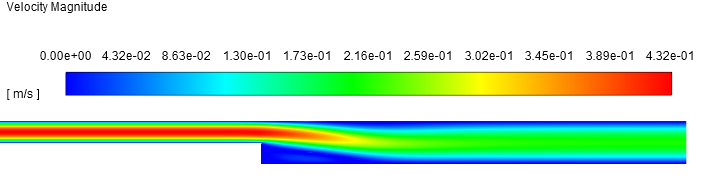

速度分布

-
再附着位置验证
获取再附着位置,可以通过获取壁面剪切应力为0的点坐标来间接获取。

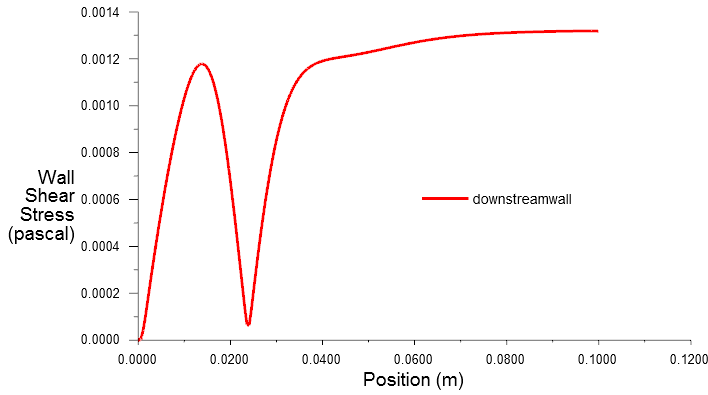

剪切应力分布如下图所示。

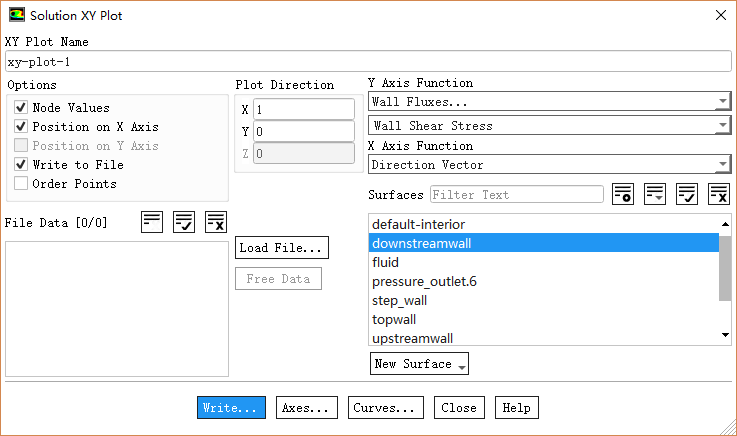

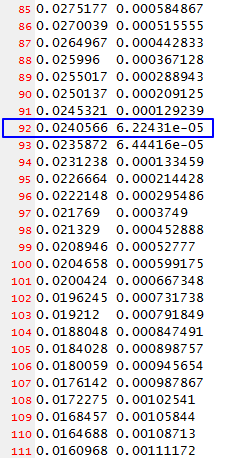

将结果数据输出到文本文件,打开文件查看极值点位置,如下图所示,可看出极值点坐标为0.0240566,此位置即流动再附着位置。

与文献结果比较:

https://pan.baidu.com/s/1zQWLIlLr1az8hz1rJSqN3Q
提取码:rcar
