Fluent验证案例69:两相泊肃叶流动

内容纲要

本案例演示利用Fluent仿真计算两相泊肃叶流动现象。

E. Marchandise, J.F. Remacle, “A stabilized finite element method using a discontinuous level set approach for solving two phase incompressible flows”, Journal of Computational Physics, Vol 219, pp. 780-800, 2006

1 案例描述

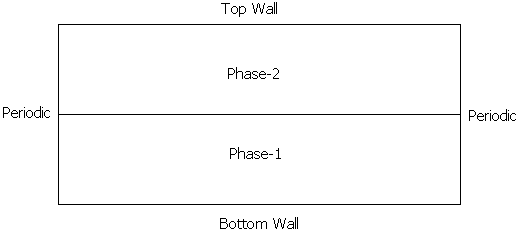

计算模型如图所示。

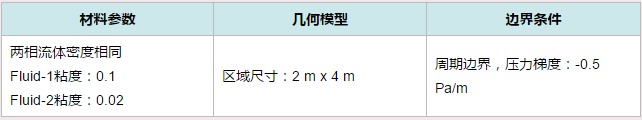

计算参数如表所示。

2 Fluent设置

2.1 General设置

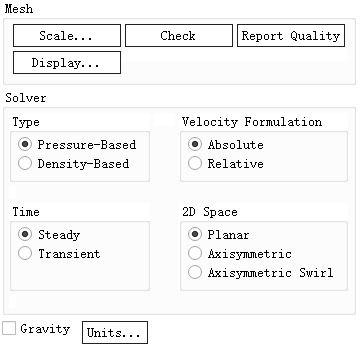

  • 鼠标双击模型树节点General,右侧面板选择Axisymmetric

2.2 Multiphase设置

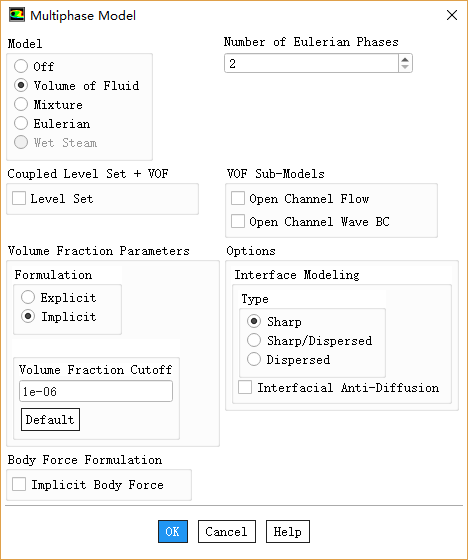

  • 鼠标双击模型树节点Models > Multiphase,弹出对话框中如下图所示,选择Volume of Fluid

2.3 Materials

从材料库中添加材料mat1及mat2,并修改其材料参数

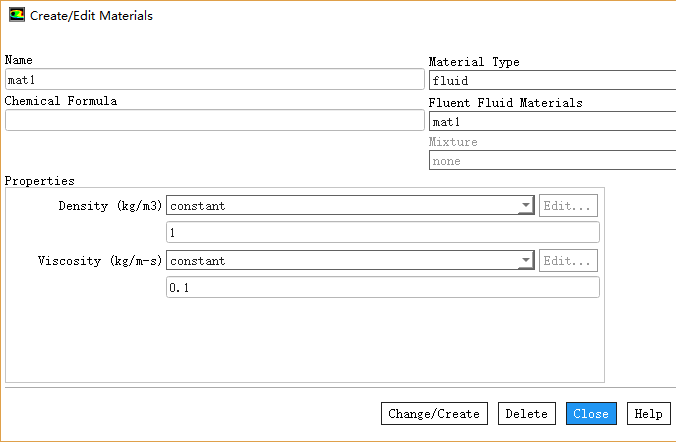

  • 如下图所示修改mat1材料参数

  • 如下图所示修改mat2的材料属性参数

2.4 Phase设置

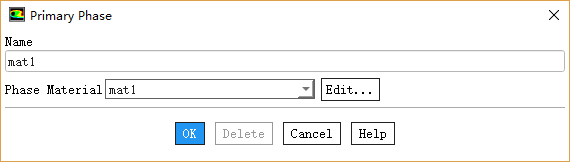

  • 鼠标双击模型树节点Models > Multiphase > Phase > Primary Phase,弹出对话框中设置mat1为主相,并修改名称为mat1

  • 鼠标双击模型树节点Models > Multiphase > Phase > Secondary Phase,弹出对话框中设置mat2为主相,并修改名称为mat2

2.5 Boundary Conditions

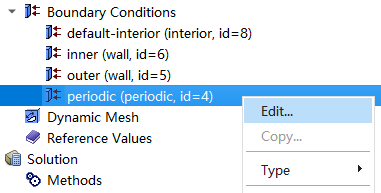

  • 右键选择模型树节点Boundary Conditions > press-in1

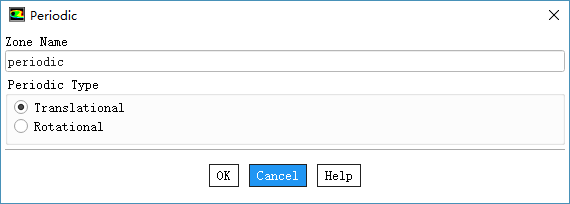

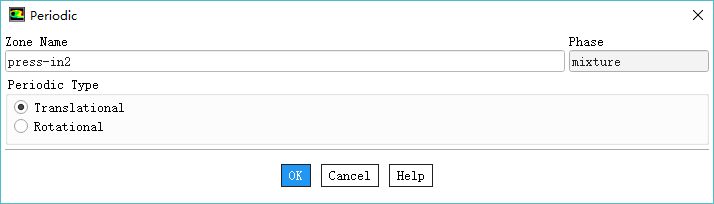

  • 弹出的设置对话框中,选择Teriodic TypeTranslational,点击OK按钮关闭对话框

  • 鼠标双击模型树节点press-in1,弹出对话框中设置Teriodic TypeTranslational

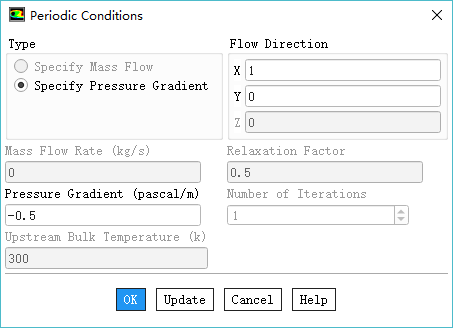

  • 鼠标双击模型树节点Boundary Conditions,右侧面板中选中列表项press-in1,点击按钮Periodic Conditions…弹出设置对话框,如下图所示设置压力梯度

  • 鼠标双击模型树节点Boundary Conditions,右侧面板中选中列表项press-in2,点击按钮Periodic Conditions…弹出设置对话框,如下图所示设置压力梯度

2.6 Methods

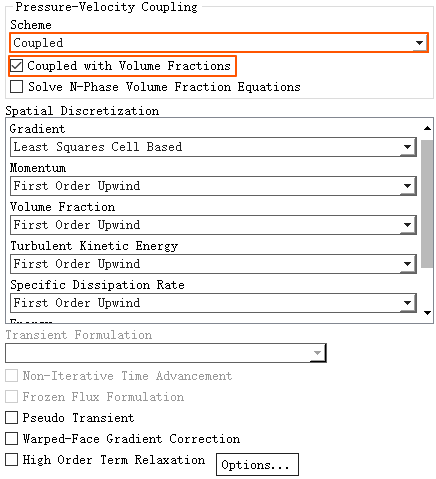

  • 双击模型树节点Methods,右侧面板选择Coupled,并激活选项Coupled with Volume Fractions

2.7 Controls

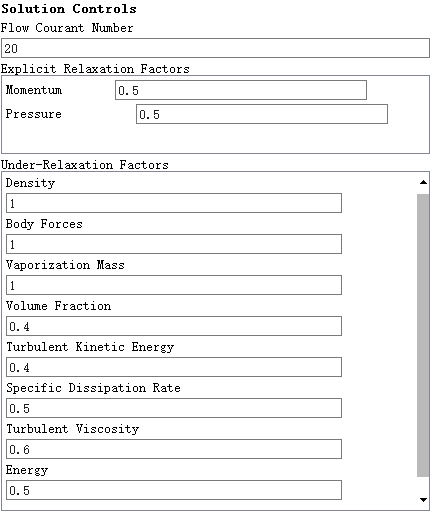

  • 鼠标双击模型树节点Controls,右侧面板如下图所示进行参数设置

2.8 Initialization

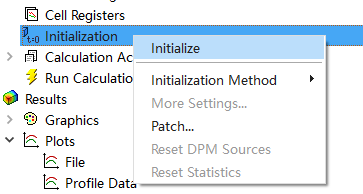

  • 鼠标右键选择模型树节点Initialization,点击弹出菜单项Initialize开始初始化

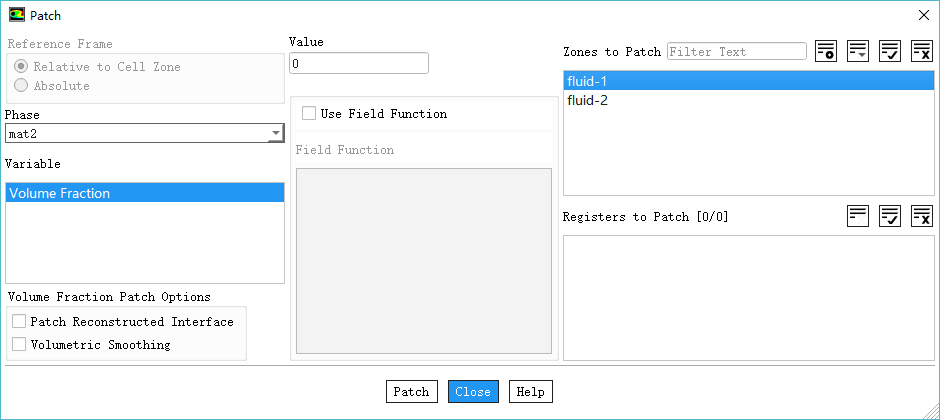

  • 鼠标双击模型树节点Initialization,右侧面板点击按钮Patch…,弹出对话框中指定fluid-1的材料为mat1,如下图所示

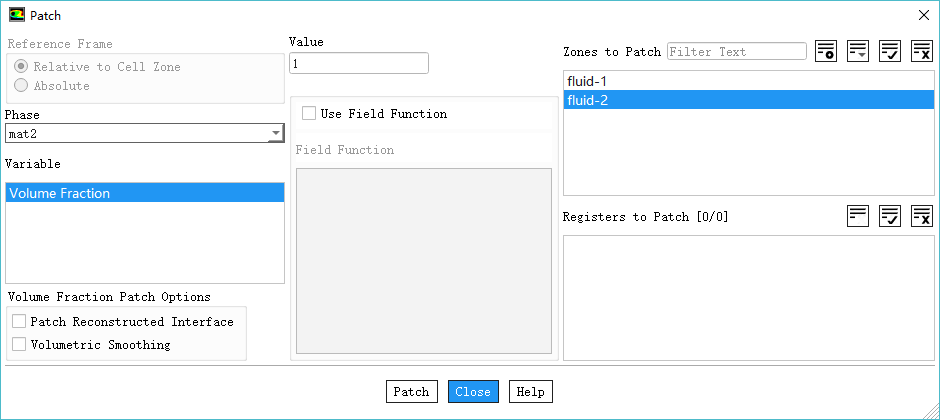

  • 同理指定fluid-2的材料为mat2,如下图所示

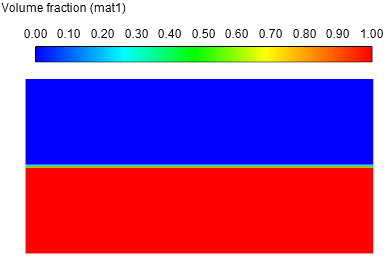

可查看区域内两相初始分布,如下图所示。

2.9 Run Calculation

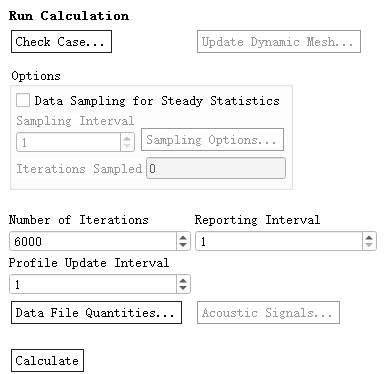

  • 双击模型树节点Run Calculation,右侧面板设置Number of Iterations6000,点击按钮Calculate开始计算

3 计算结果

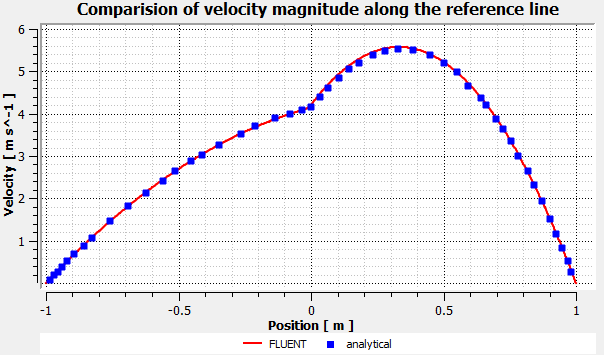

查看x=0线上速度分布,并与解析值进行对比,如下图所示。
