2.6 解释UDF

本案例利用UDF指定入口速度及壁面边界温度。所采用的UDF可以利用解释方式加载运行。

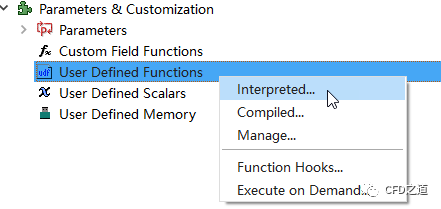

• 右键选择模型树节点Parameters & Customization > User Defined Functions，点击弹出菜单项Interpreted...打开UDF解释对话框

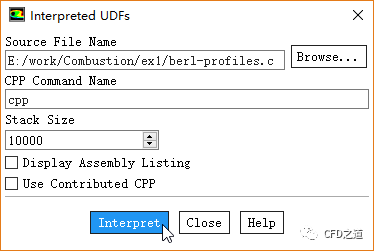

• 点击Browse...按钮加载UDF文件berl-profiles.c，点击按钮Interpret解释UDF源文件

2.7 Boundary Conditions

1、inlet-air边界设置

• 鼠标双击模型树节点Boundary Conditions > inlet-air，弹出边界设置对话框

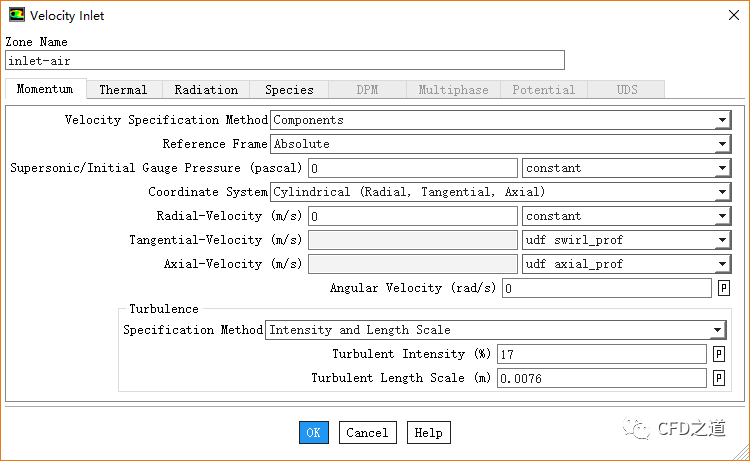

• Momentum标签页下进行如下图所示设置

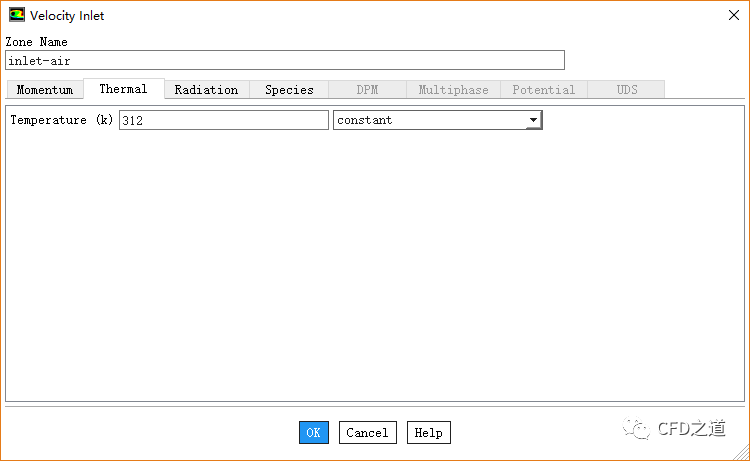

• 切换至Thermal标签页，设置Temperature为312 K

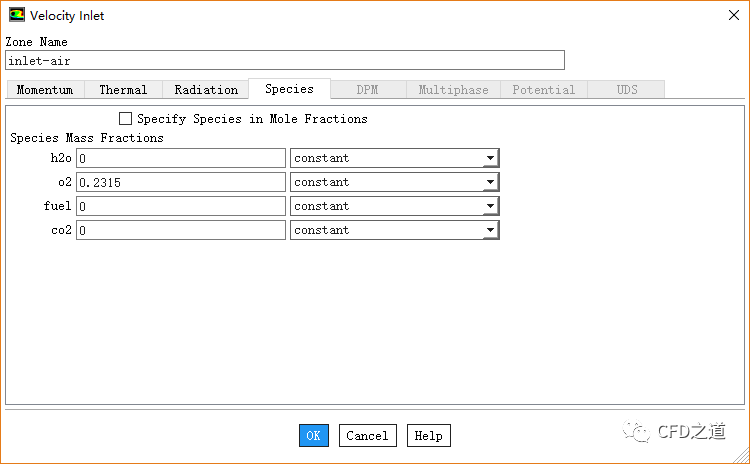

• 切换至Species标签页，设置o2为0.2315

2、inlet-fuel

• 鼠标双击模型树节点Boundary Conditions > inlet-fuel，弹出边界设置对话框

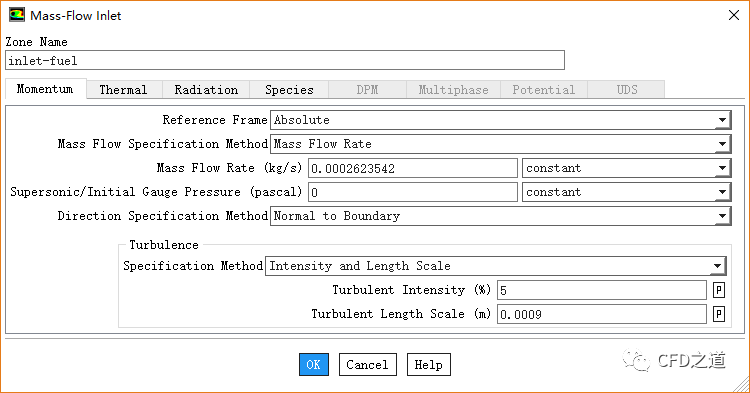

• 进入Momentum标签页，设置Mass Flow Specification Method为0.0002623542 kg/s

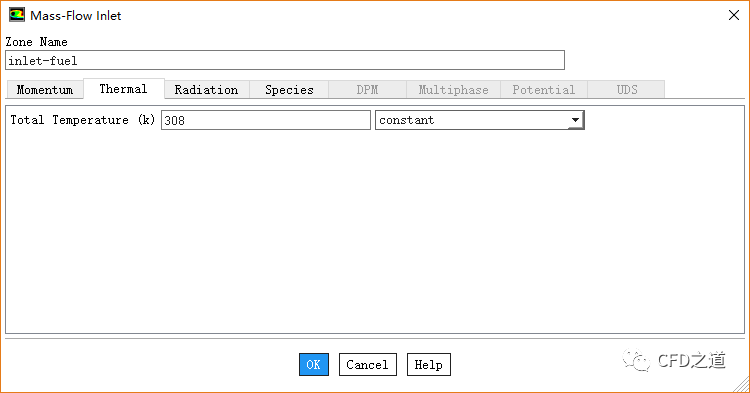

• 切换至Thermal标签页，设置Temperature为308 K

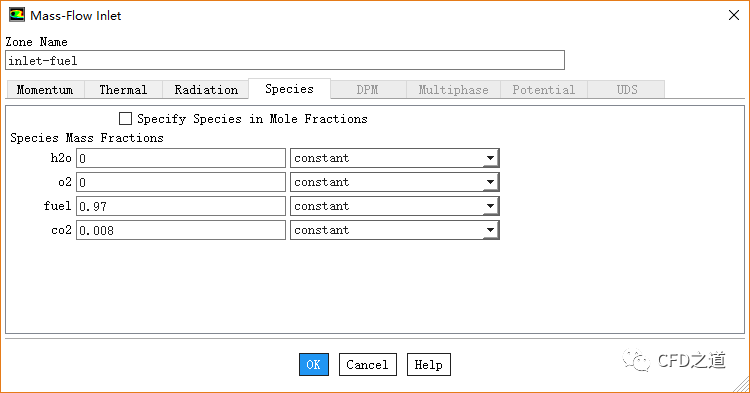

• 切换至Species标签页，设置fuel为0.97，co2为0.008

3、outlet

• 鼠标双击模型树节点Boundary Conditions >outlet，弹出边界设置对话框

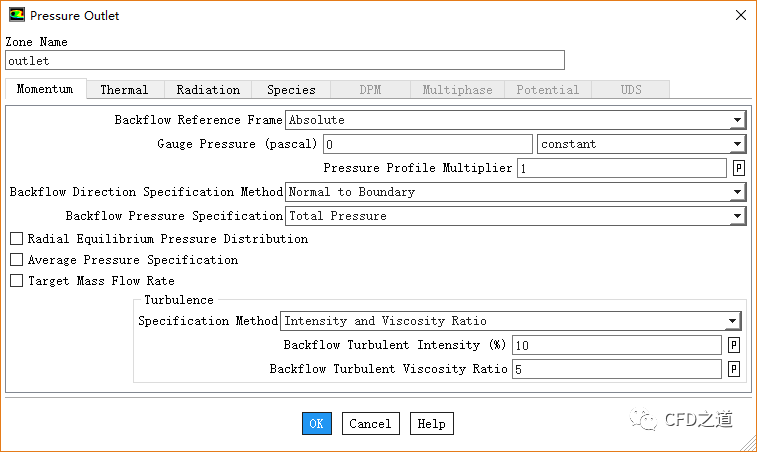

• Momentum标签页设置如下图所示

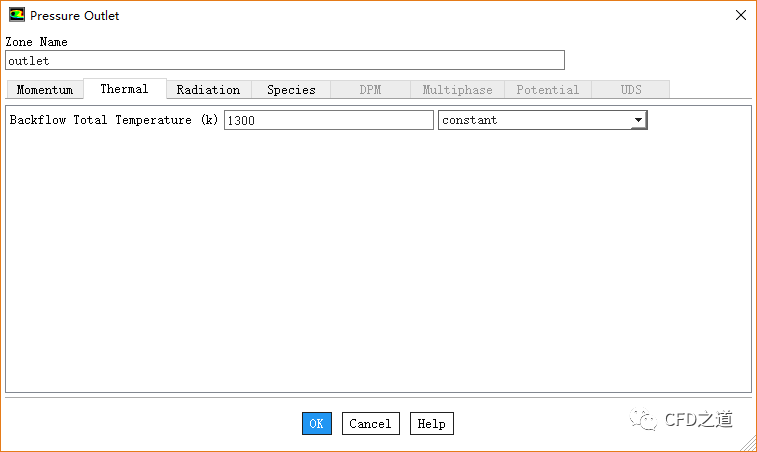

• 切换至Thermal标签页，设置Backflow Total Temperature为1300 k

4、其他壁面边界

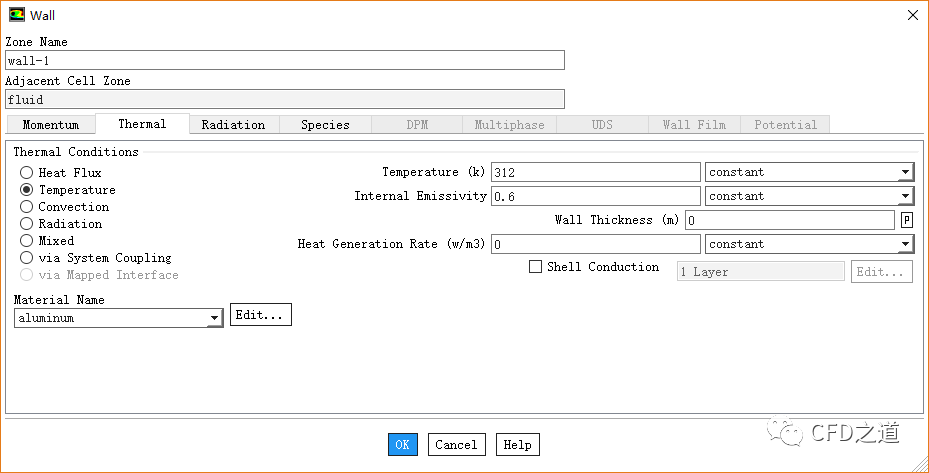

• 鼠标双击模型树节点Boundary Conditions > wall-1，弹出边界设置对话框

• 切换至Thermal标签页，设置Thermal Condtions为Temperature

• 设置Temperature为312 K

• 设置Internal Emissivity为0.6

• 点击OK按钮关闭对话框

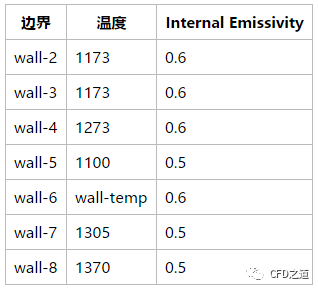

与此设置相同，其他壁面边界条件如表所示。

2.8 Mesh Interface

• 鼠标双击模型树节点Mesh Interface，弹出设置对话框

• 点击按钮Manual Create...打开手动创建对话框

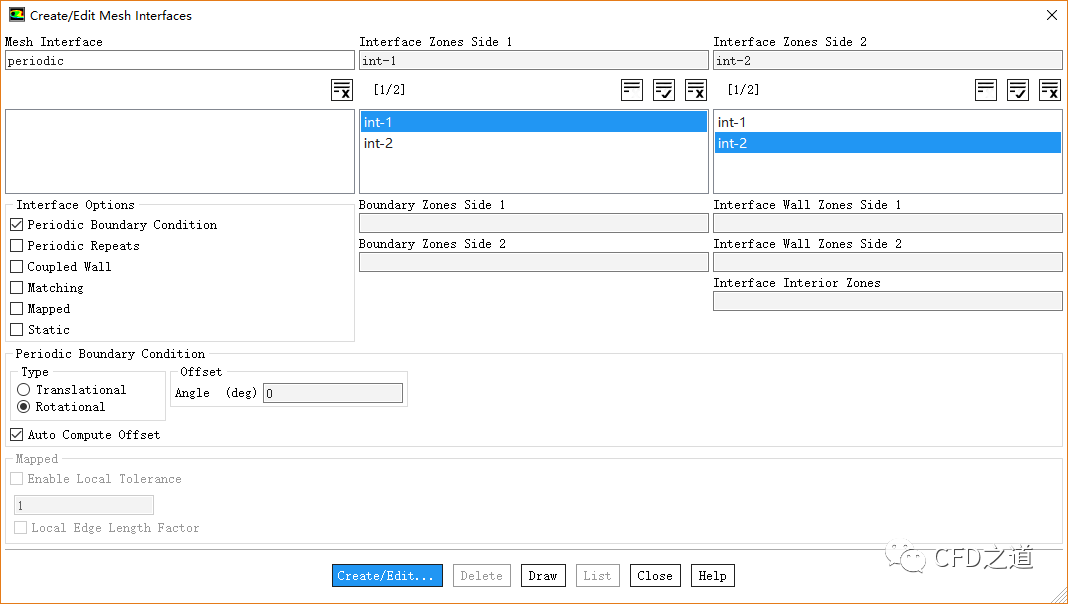

• 如下图所示创建interface，注意激活选项Periodic Boundary Condition，并设置Type为Rotational，选中选项Auto Compute Offset

2.9 Methods设置

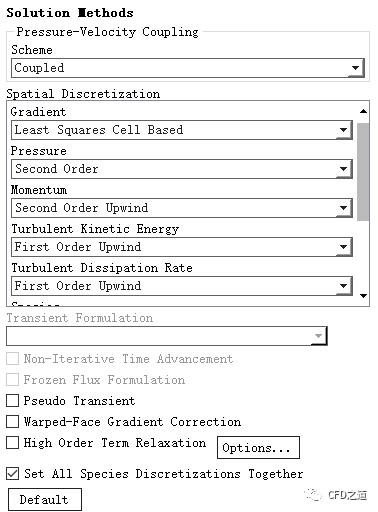

• 双击模型树节点Solution > Methods，如下图所示设置

2.10 Controls设置

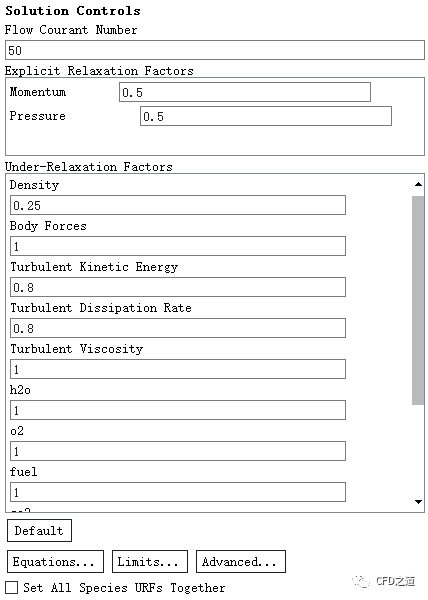

• 鼠标双击模型树节点Solution > Controls，右侧面板中设置Flow Courant Number为50

• 设置Density为0.25，其他参数保持默认设置

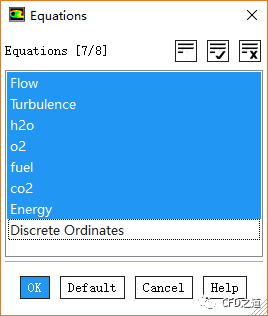

• 点击按钮Equations...，弹出对话框中取消选择Discrete Ordinates，点击OK按钮关闭对话框

2.11 Initialization

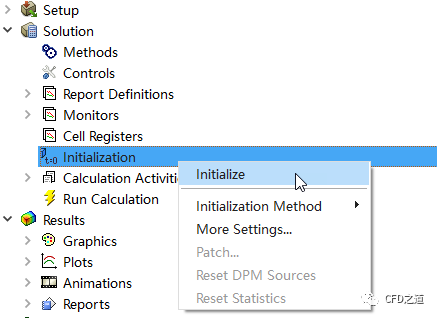

• 右键选择模型树节点Solution > Initialization，点击弹出菜单项Initialize进行初始化

2.13 Run Calculation

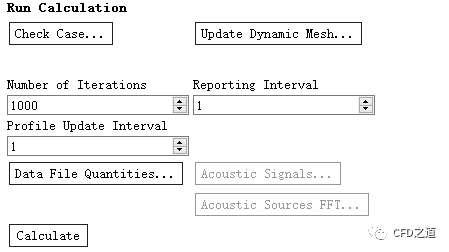

• 鼠标双击模型树节点Run Calculation，右侧面板中设置Number of Iterations为1000

• 点击按钮Calculate进行计算

2.14 激活辐射模型重新计算

• 鼠标双击模型树节点Solution > Controls，右侧面板中点击按钮Equations...弹出设置对话框

• 选中所有列表项，点击OK按钮关闭对话框

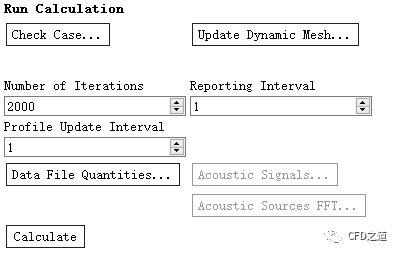

• 鼠标双击模型树节点Solution > Run Calculation，右侧面板中设置Number of Iterations为2000，点击按钮Calculate进行计算

3 后处理

计算完毕后可以查看周期面上温度、组分等物理量分布。

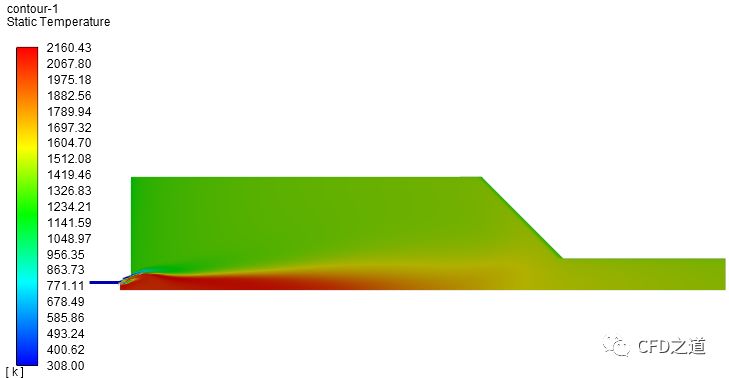

• 温度分布

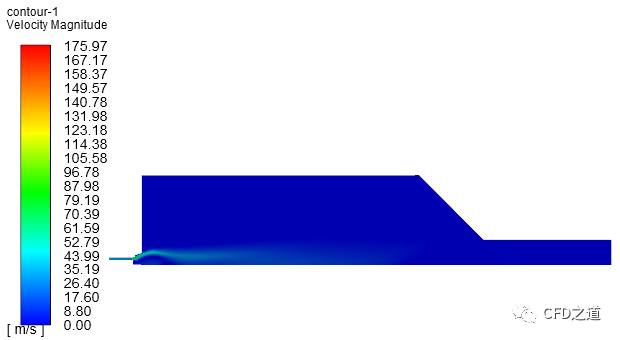

• 速度分布

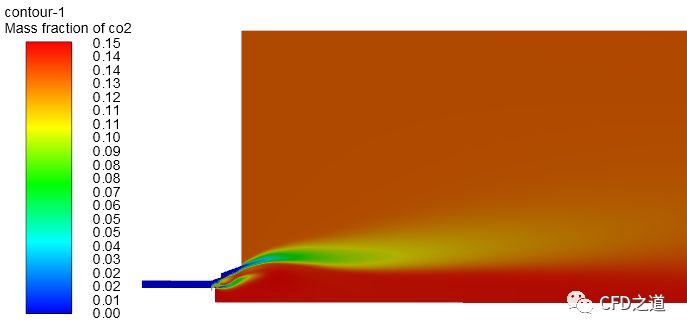

• CO2组分分布

由于后处理与常规后处理方式并无不同，这里不再赘述。
