部分预混燃烧模型计算完毕后，可切换至Compositon PDF模型进行计算。

• 利用菜单File → Import → CHEMKIN Mechanism...打开机理导入对话框

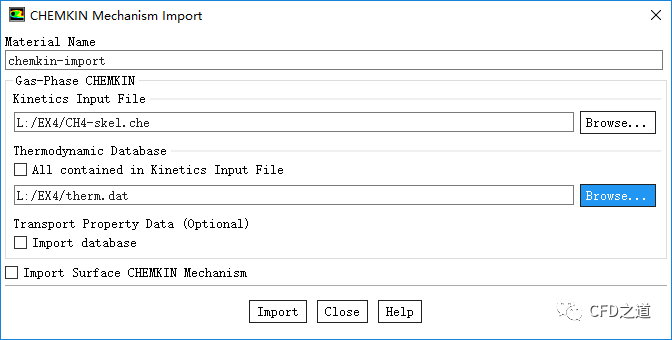

• 选择导入CH4-skel.che及therm.dat文件，如下图所示，点击Import按钮导入文件

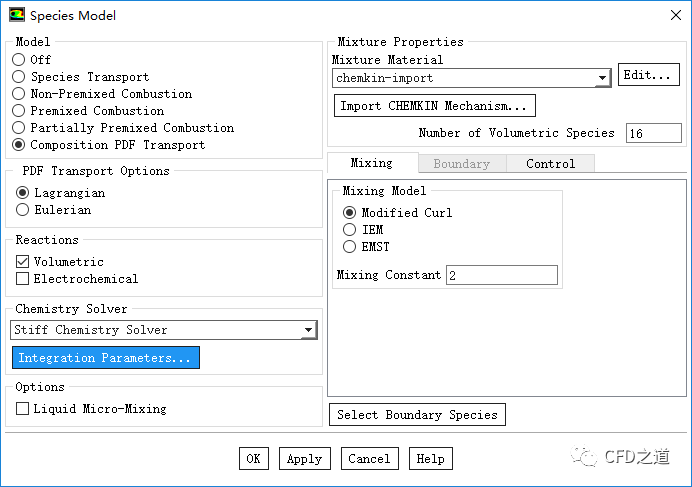

• 双击模型树节点Models > Species

• 选择模型Composition PDF Transport，激活选项Volumetric

• 选择Mixture Material为chemkin-import

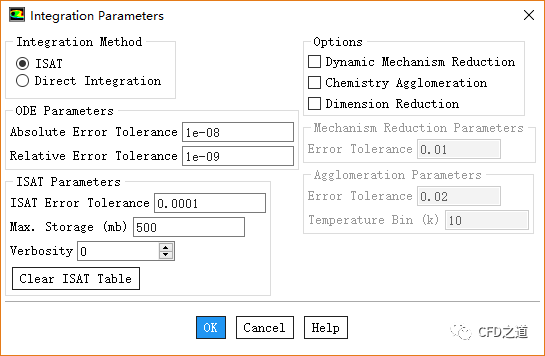

• 点击按钮Integration Parameters...打开积分参数设置对话框

1、coflow设置

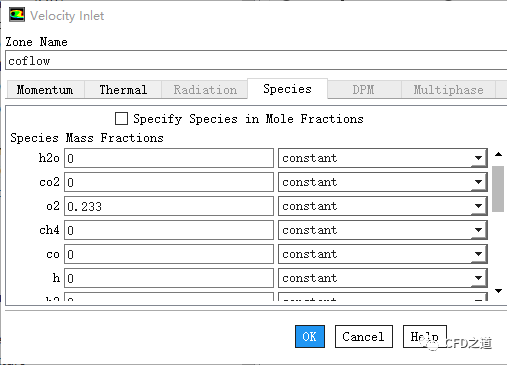

• 双击模型树节点Boundary Conditons > coflow弹出边界设置对话框

• Thermal标签页下指定Temperature为291 k

• Species标签页下指定o2为0.233

• 其他参数保持默认设置，点击OK按钮关闭对话框

2、jet设置

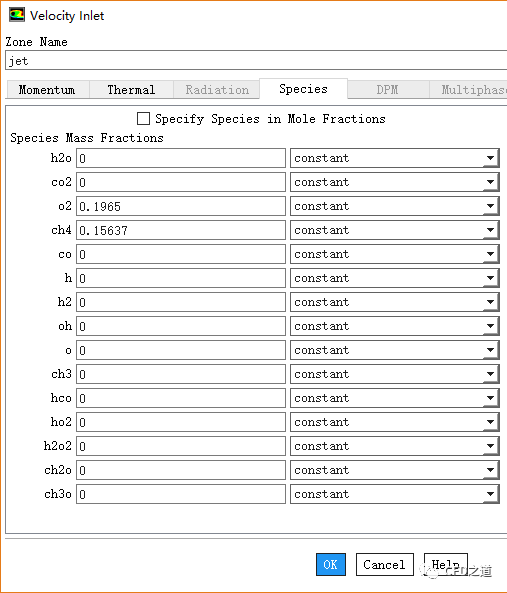

• 双击模型树节点Boundary Conditons > jet弹出边界设置对话框

• Thermal标签页下指定Temperature为294 k

• Species标签页下指定o2为0.1965，ch4为0.15637

• 其他参数保持默认设置，点击OK按钮关闭对话框

3、pilot设置

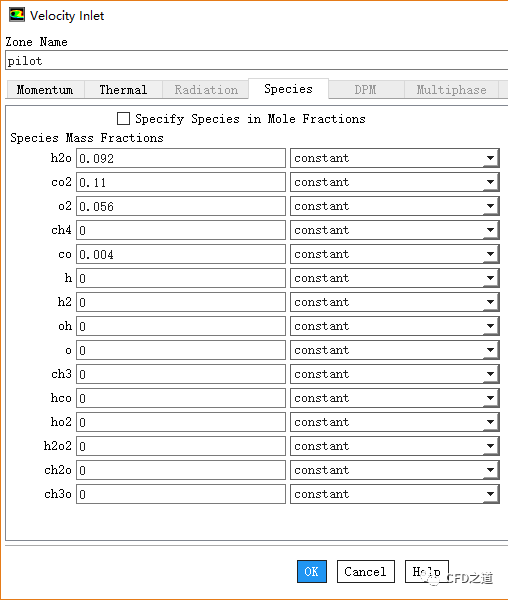

• 双击模型树节点Boundary Conditons > pilot弹出边界设置对话框

• Thermal标签页下指定Temperature为1908 k

• Species标签页下指定h2o为0.092，co2为0.11，o2为0.056，co为0.004

• 其他参数保持默认设置，点击OK按钮关闭对话框

4、outlet设置

• 双击模型树节点Boundary Conditons > outlet弹出边界设置对话框

• Thermal标签页下指定Temperature为291k

• *Species标签页下指定o2为0.233

• 其他参数保持默认设置，点击OK按钮关闭对话框

5、jet_wall及pilot_wall设置

• Thermal标签页下指定Heat Flux为0

• 其他参数保持默认设置，点击OK按钮关闭对话框

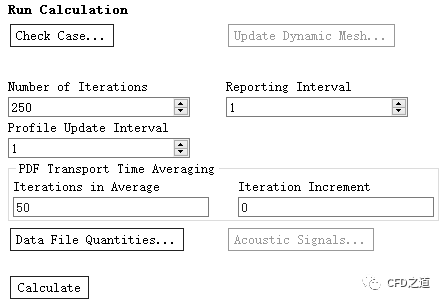

• 鼠标双击模型树节点Solution > Run Calculation，右侧面板中设置Number of Iterations为250

• 点击按钮Calculate开始计算

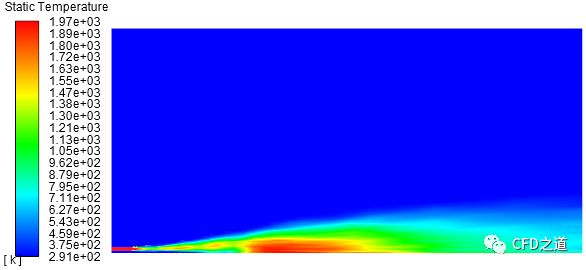

计算完毕后可查看计算域内温度分布，如图所示。
