本案例利用PointWise中的T-Rex网格技术生成带边界层的三角形网格。PointWise的T-Rex常用于边界层网格处理中。

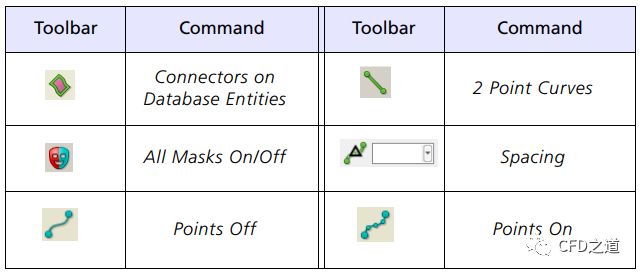

本案例所使用的工具如图所示。

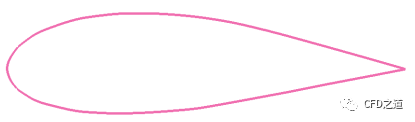

本案例几何模型为2D RAF 89翼型，该几何常用于CFD新方法验证。该模型如图所示。

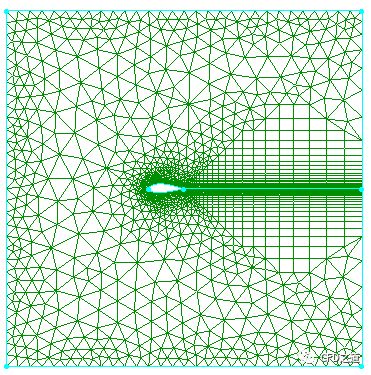

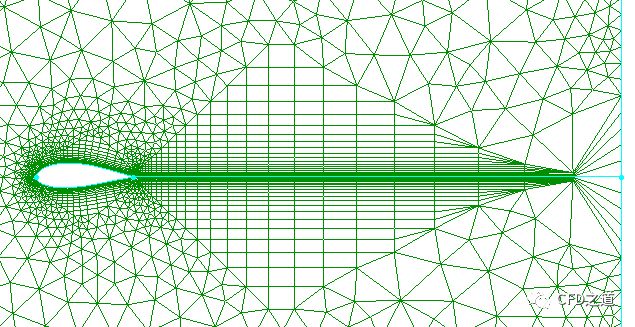

案例网格包含一个T-Rex区域，在翼型附近网格为各向异性四边形网格，而其他区域采用各向同性三角形网格。翼型尾流区域插入一个baffle以壁面网格重叠。最终完成的网格如下图所示。

• 选择菜单CAE → Select Solver，选择CGNS，点击OK按钮关闭面板

• 选择菜单CAE → Set Dimension → 2D，划分2D网格

• 选择菜单File → Import → Database，文件选择对话框中选择几何模型RAF89.igs

• 面板中点击OK按钮导入几何

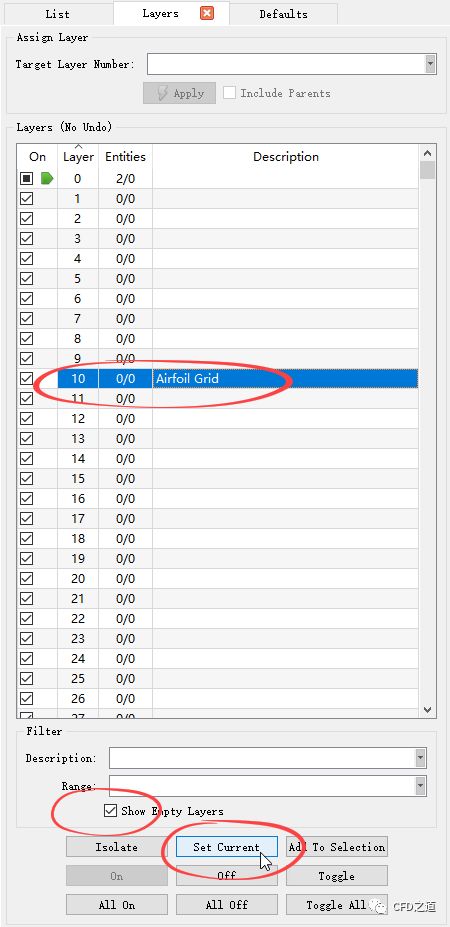

• 进入Layers标签页

• 选中选项Empty Layers

• 双击Layer 10中的Description列，输入Airfoil Grid

• 点击按钮Set Current将第10层作为当前层

• 取消选择Empty Layers

• 进入Defaults标签页

• 设置Average Δs为0.05

• 设置Max. Deviation为0.0005

• 设置Begin. Δs为0.005

• 设置End. Δs为0.005

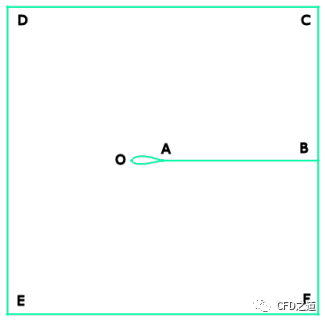

本案例需要创建外部计算域，因此需要补充创建其他边线，如下图所示。

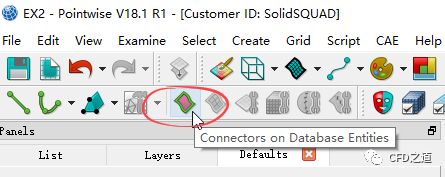

• 选中树形菜单节点Database，点击工具栏按钮Connectors on Database Entities开始创建connector

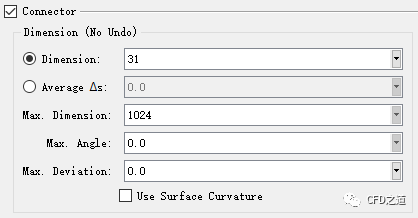

• 进入Defaults标签页，点击按钮Reset Defaults，设置Dimension为31

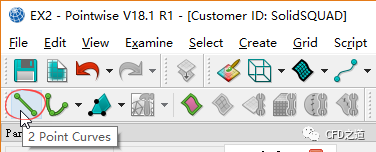

• 点击工具栏按钮2 Point Curves，弹出参数设置面板

• 激活选项Advanced，图形窗口中选择翼型的后缘点A，面板中输入XYZ Offset为5 0 0，键盘回车确认操作，点击OK按钮关闭面板

操作完成后，图形窗口中如图所示。

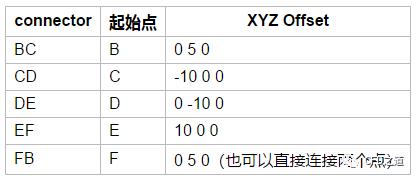

• 相同步骤按下表中的数据创建其他Connect

操作完成后图形窗中如下图所示。

• 修改A点位置的Spacing为0.005

• 修改B点位置的Spacing为0.5

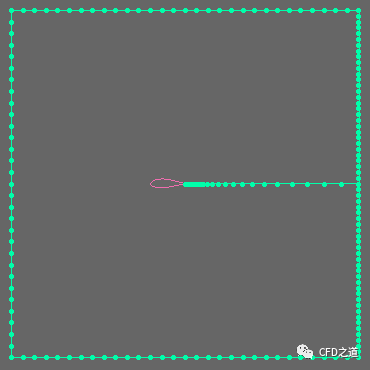

修改完毕后网格节点分布如图所示。

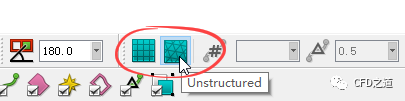

• 点击工具栏按钮Unstructured切换网格形式为非结构网格

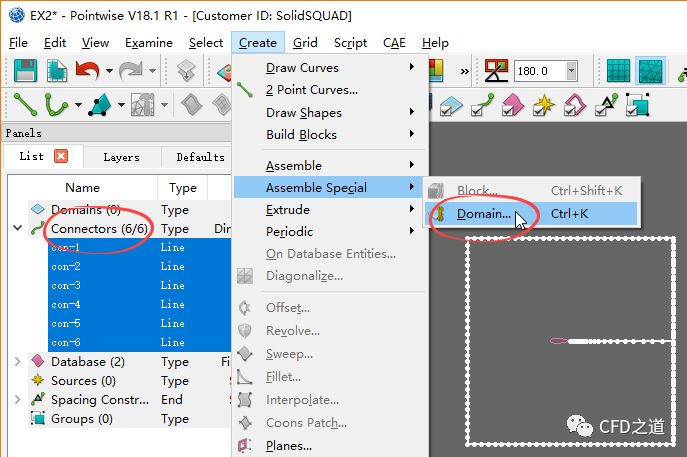

• 选中模型树节点Connectors，点击菜单Create → Assemble Special → Domain...弹出区域创建对话框

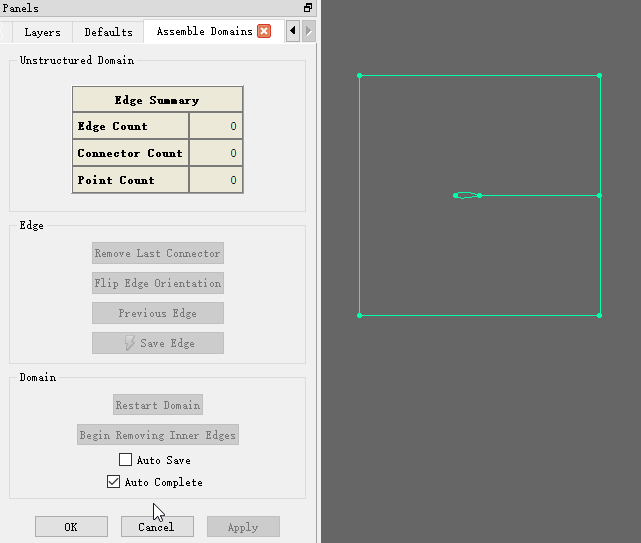

• 如下图所示操作

• 取消Auto Complete

• 选择Connector的顺序：AB → 翼型上边线 → 翼型下边线 → AB

• 选中Auto Complete

• 选择BF边线

• 点击OK按钮完成domain创建

生成的网格如图所示。

• 点击树形节点Domains选中前面生成的Domain

• 选择菜单Create → T-Rex打开TRex设置面板

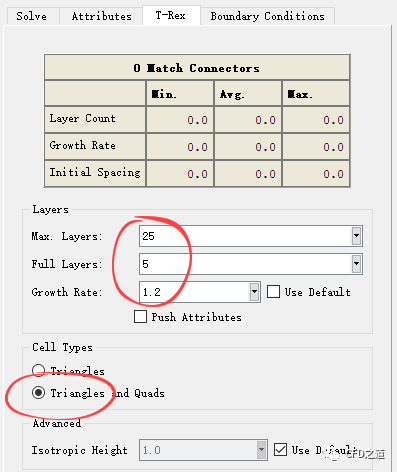

• 进入T-Rex标签页，设置Max. Layers为25，设置Full Layers为5，取消选项Use Default，设置Growth Rate为1.2，选择选项Triangles and Quads，其他参数保持默认设置

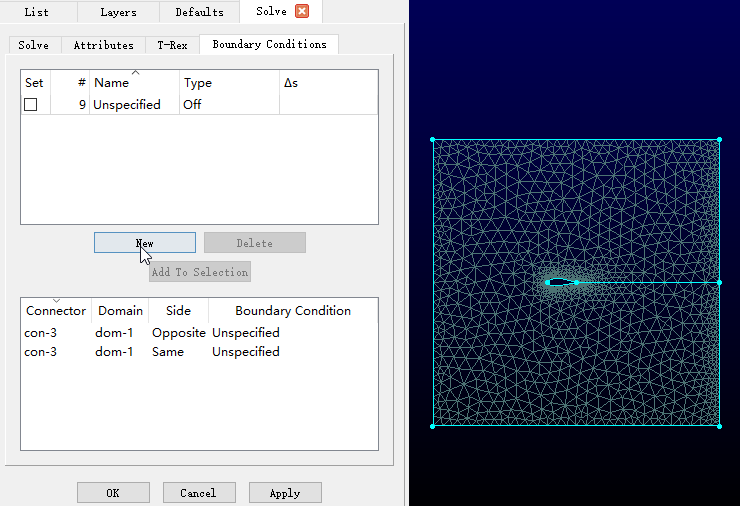

• 进入Boundary Conditions标签页，按下图所示操作

• 新建边界命名为T-Rex，指定其类型为Wall，指定尺寸为0.005，并将翼型两条边及挡板两条边指定给该边界

• 新建边界命名为symmetry，指定类型为Match，并将出口的两条边指定给该边界

• 进入solve标签页，点击按钮Initialize生成网格，点击OK按钮关闭面板

生成的TRex网格如图所示。

可以看到网格并不好，在下游区域出现网扭曲率非常高的网格。这里通过调整网格节点分布来实现。

• 选中出口的两条边BC、BF，选中菜单项Grid → Distribute弹出设置面板

• 按下图所示进行设置

最终生成的网格如图所示。

这网格看着怪怪的。
