【案例】SCDM创建外流计算域

本案例演示利用SCDM创建外流场计算域基本流程。

• 启动SCDM

• 启动SCDM，利用菜单文件 → 打开在弹出的文件选择对话框中打开几何文件skywalker.x_t

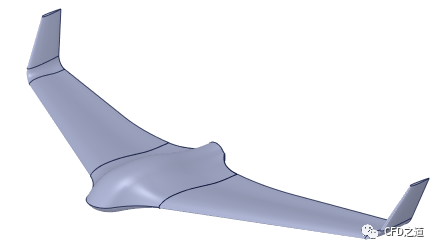

几何模型如图所示。

注：在SCDM中创建外流域模型，需要确保几何模型为实体几何。因此若导入的几何体为曲面，则需要先将其缝合成实体。

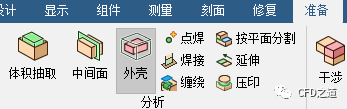

• 选择准备标签页下外壳按钮进行外流域几何创建

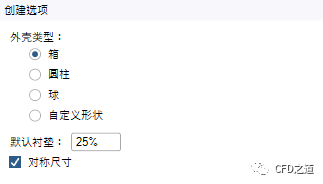

选项面板中出现不同的计算域类型：

• 箱：创建长方体外流场计算域。（这翻译也是没谁了~）

• 圆柱：创建圆柱形外流场计算域。

• 球：创建球型外流场计算域。

• 自定义形状：创建自定义形状的外流场计算域，并在这里进行指定。

• 对称尺寸：指的是计算域前后左右尺寸是否对称，默认创建对称几何。

• 选择选项为箱，在图形窗口中选择几何模型

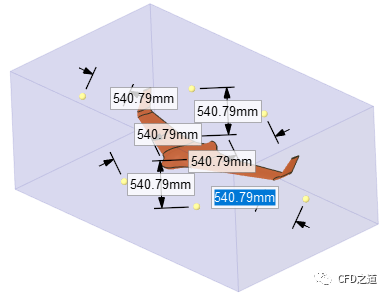

此时图形窗口如图所示。

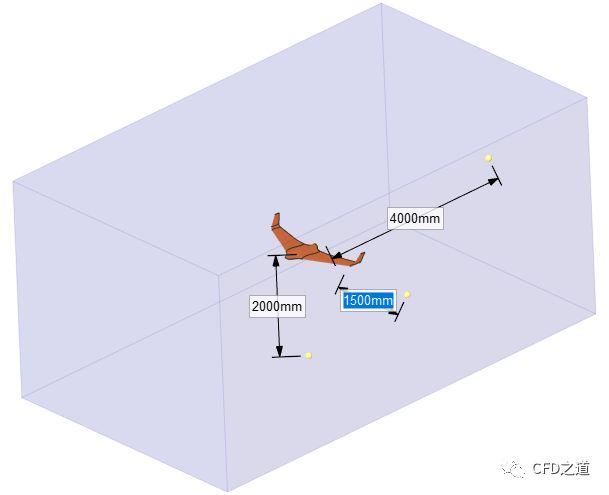

• 指定几何前后左右尺寸，如下图所示指定左右尺寸为1500 mm，前后尺寸为4000 mm，上下尺寸为2000 mm

注：这里也可以取消对称尺寸选项，分别指定前后左右上下尺寸。

• 点击图形窗口中的完成按钮创建外流计算域模型

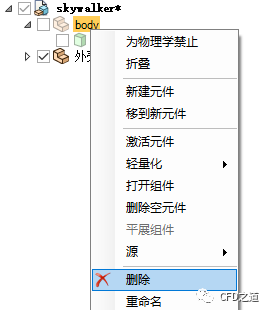

• 删除模型树节点中原始几何，即可获取最终的外流场计算域几何

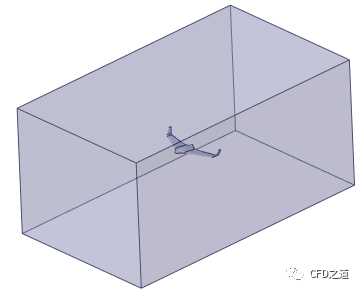

最终几何模型如图所示。

可以通过切割方式创建一半几何模型。

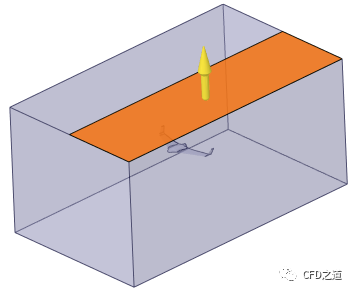

• 创建如下图所示的草图面

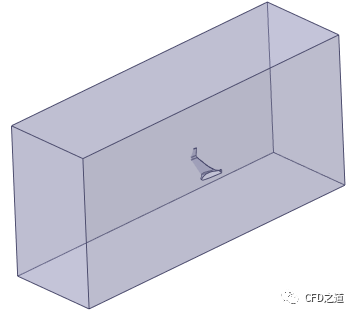

• 拉伸切除得到半模型

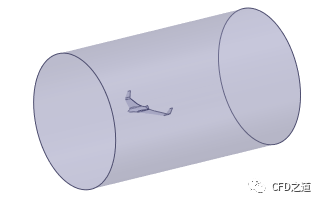

类似的方式可以创建圆柱形外流场计算域，如下图所示。

注意：创建圆柱形外流场计算域时，先要将几何体旋转到沿Z轴方向，因软件创建圆柱长度方向为Z轴方向

创建球形外流场计算域如下图所示。

注：本案例仅描述SCDM创建流体计算域的过程，并不表示本人推荐使用SCDM用于创建流体计算域。创建流体计算域的方法很多，并不限于使用此软件。
