【网格】05:几何清理

内容纲要

SCDM具有较完善的几何建模功能,这些功能不仅可用于创建计算域几何,同时在几何清理过程中同样能够发挥重要作用。

本文主要介绍SCDM的几何清理功能。

1 几何清理介绍

几何清理工作常发生在网格划分之前。CFD的几何清理通常包括三部分内容:去除细小特征、修补缺失几何、计算区域构建。

1、去除细小特征

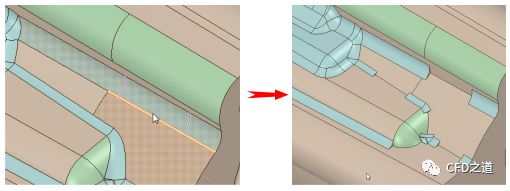

与CAD模型不同,CAE计算模型并不一定要求与产品外形完全一致。比如说几何模型中的一些倒角、圆角、小孔特征等,在CAE计算过程中常常可以忽略,此时可以通过几何清理将其从CAD模型中去除掉。如下图所示。

去除细小特征的工具位于准备标签页下的移除工具组中。

2、修补缺失几何

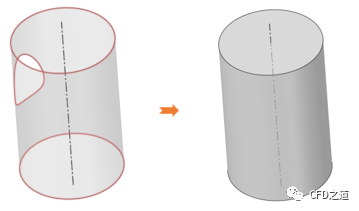

当几何模型特别复杂时,从外部导入CAD模型有可能会丢失几何,如出现一些面丢失、特征线丢失、不匹配的边等情况,此时也需要通过几何清理进行矫正。如下图所示的缺失面修补。

缺失几何修复工具位于修复标签页中,如下图所示。

3、构造计算域几何

根据计算域空间与几何实体表面间的关系,可将计算域分为内流计算域和外流计算域。利用SCDM可以很方便的进行流体计算域的提取。

如下图所示的汽车歧管内流计算域提取。

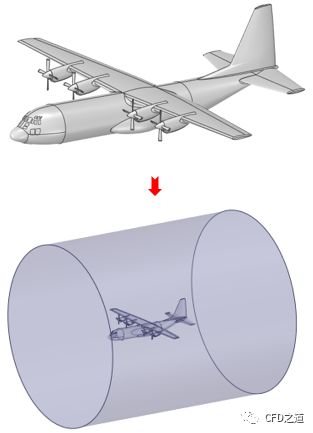

如下图所示的外流场计算域提取。

2 几何清理案例

以下案例演示利用SCDM进行几何清理的基本过程。

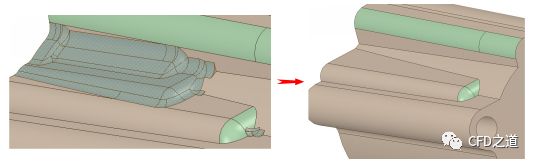

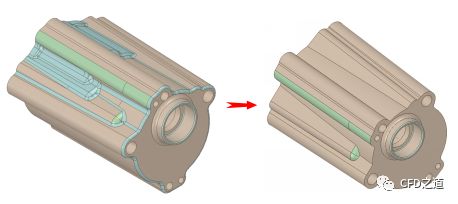

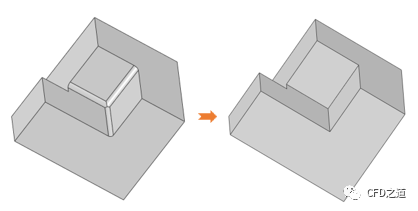

案例要实现的效果如图所示,目的为去除左侧图形中的圆角特征,形成简化的几何体。

2.1 导入几何

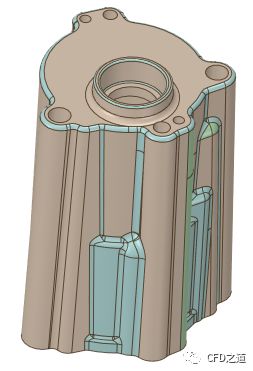

SCDM支持多种格式的几何文件,导入文件后原始几何如下图所示。

2.2 删除圆角

  • 选择准备标签页下移除工具组中的圆角按钮

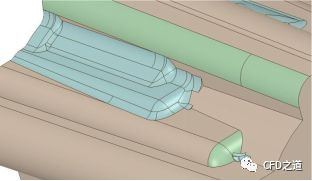

  • 图形窗口中选择如下图所示圆角进行删除

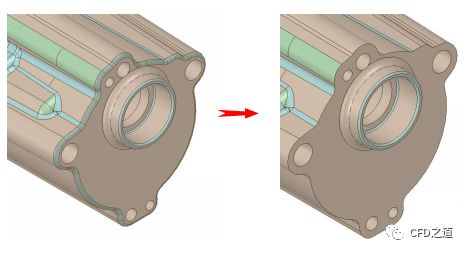

  • 继续删除多余的圆角特征

最终形成的几何体如图所示。

2.3 填充消除圆角

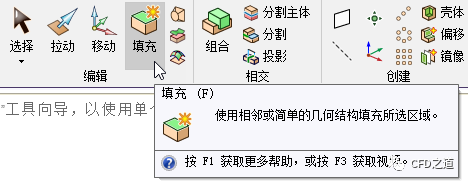

  • 选择设计标签页下的填充按钮

  • 选择下图中所示的面,确认后进行填充

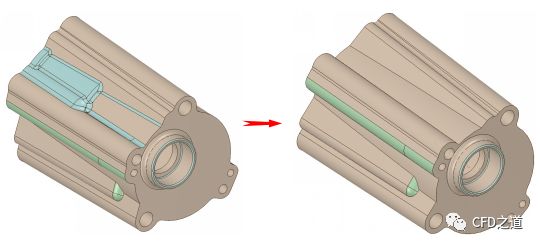

  • 继续相同的操作,如下图所示形成最终几何体

个人感受

虽说SCDM提供了较为强大的几何建模功能,然而其几何清理功能与其他专业的前处理软件相比(如ICEM CFD、Hypermesh、ANSA)相比仍有不少差距,主要差距在于对于几何面的编辑上,目前SCDM对于几何面的编辑功能较弱
