EasyCAE试用小记

内容纲要

五一忙里偷闲,试用了一下EasyCAE的Fluent云计算。网站地址(easycae.cn)。

EasyCAE可以说是国内比较早提供CAE云计算的网站之一。记得好几年前该网站就提供了在线OpenFOAM计算,不过是给大伙儿测试使用。后来又逐渐的加入了一些商用CAE软件,当然随之而来的是收费,不过貌似收费并不贵,试一试先。

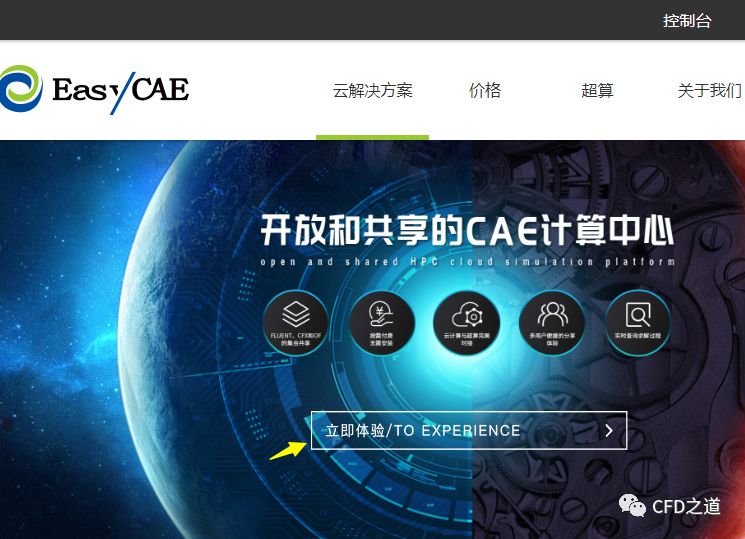

先进入网站,首页如下图所示。

点首页中的立即体验可进入个人控制台。

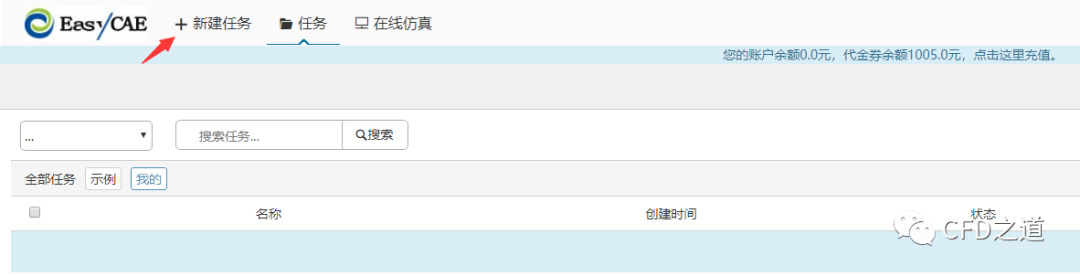

点击控制台中的新建任务按钮可进入仿真设置。

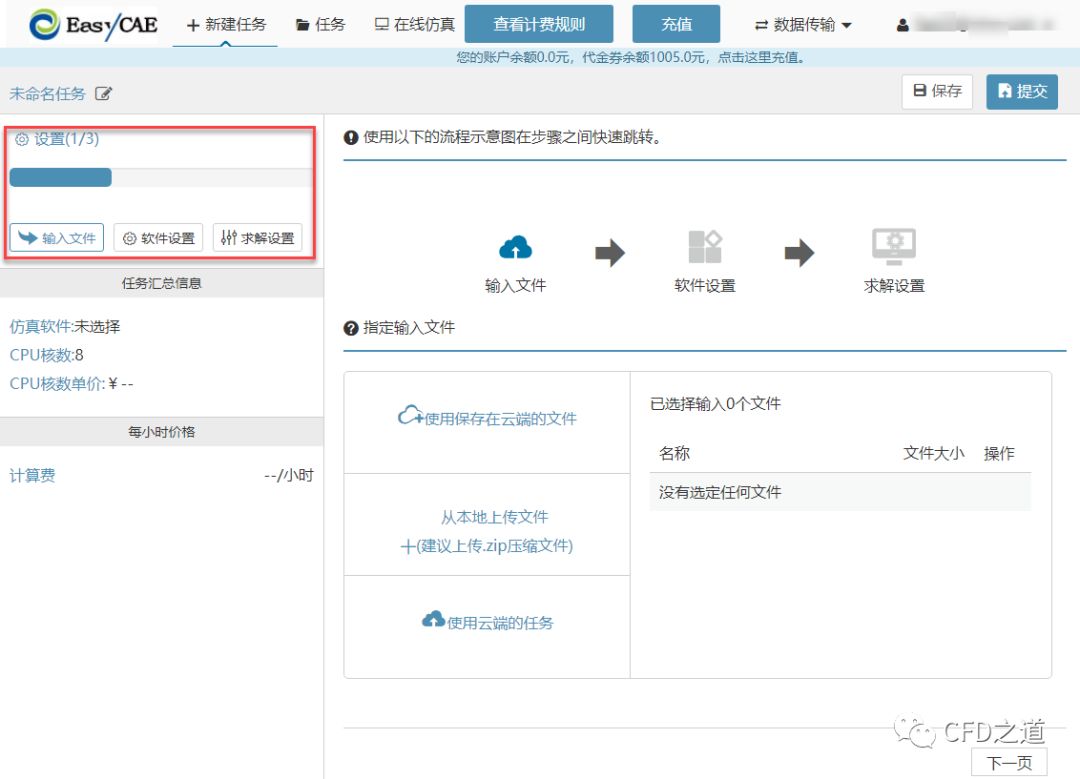

如下图所示。不过到这一步我有点儿看不懂。

看界面是要先输入文件,再进行软件设置(下图中红色框位置)。不过到目前为止我还没有选择软件,那输入什么文件呢?按道理来说输入的文件应该跟选择的软件求解器有关才对,按正常逻辑来讲应该是先选择求解器,再上传输入文件。这地方UI设计有问题。

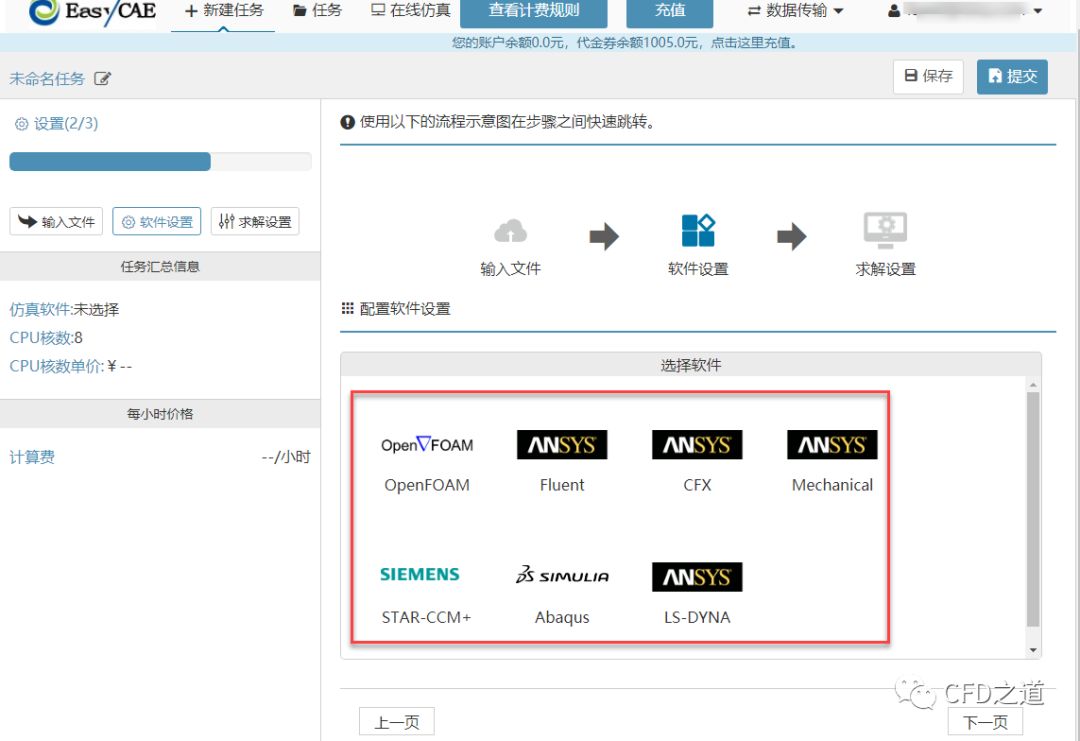

  • 按正常人逻辑,先点击下一页按钮选择合适的求解器。可以看到求解器不少,目前包括OpenFOAM、Fluent、CFX、Mechanical、STAR-CCM+、Abaqus、LS-DYNA等求解器。

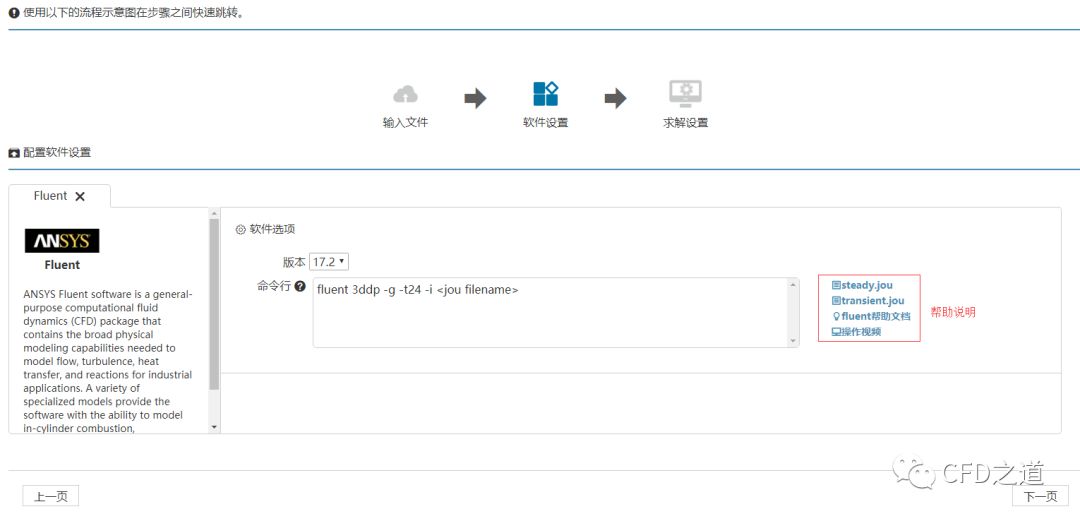

  • 点击Fluent按钮进入Fluent设置。如下图所示,查看帮助说明文件,知道需要输入jou文件与cas文件。

目前支持的Fluent版本为17.2,因此准备的cas文件也必须在低于17.2版本下完成。正好本机安装了一个16.0版本的Fluent,可以一试。

这里找一个简单的案例作为测试cas。

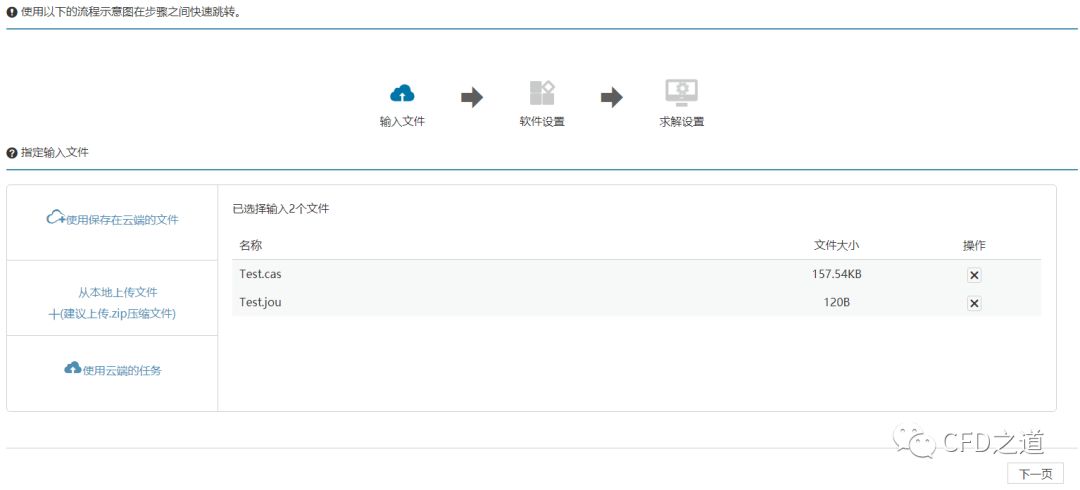

  • 点击上一页进入文件上传界面,上传文件Test.cas及Test.jou。

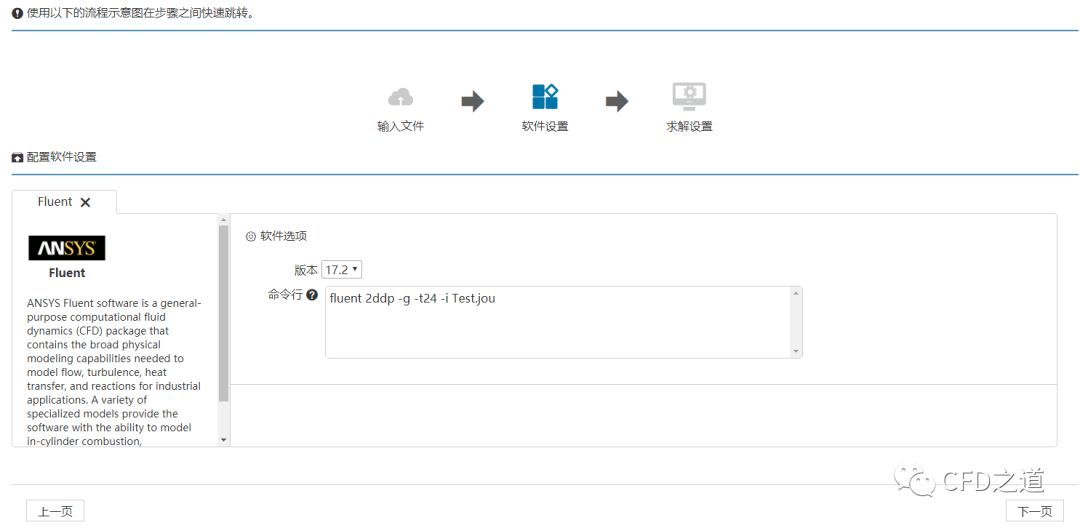

  • 点击下一步,修改命令行为fluent 2ddp -g -t24 -i Test.jou,如下图所示。

注:这里的2ddp表示采用2D双精度计算,-g表示图形窗口,-t24表示采用24核CPU计算,-i表示计算交互,Test.jou为前面上传的jou文件名。

  • 点击下一页,如下图所示,设置采用48核进行计算。

看计费方式,收费是按照实际计算时间与CPU核数进行收费。

  • 点击提交开始计算。

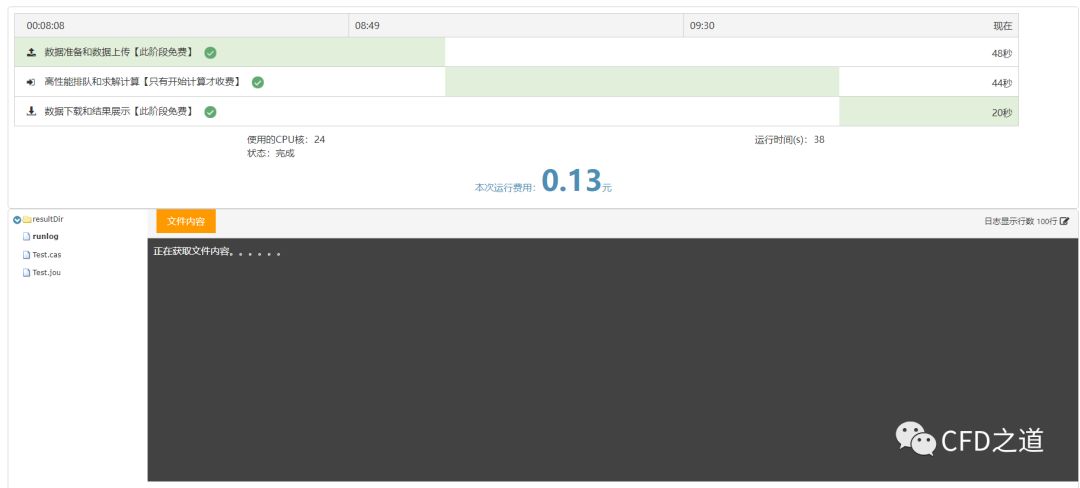

计算完毕后如下图所示。本次计算共消耗48秒,花费0.13元,还算便宜。

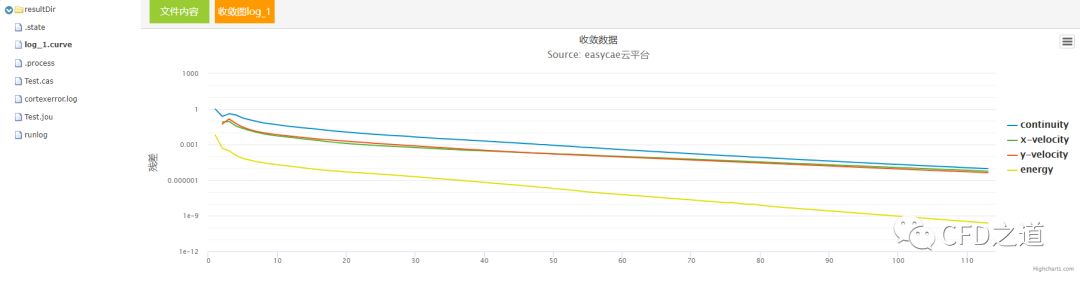

计算完毕后可以查看收敛残差曲线。

很遗憾,计算过程中无法查看。搞不懂计算完毕后查看收敛残差曲线还有何意义。

EasyCAE并未提供后处理功能,需要如下图所示将结果文件下载到本地进行后处理。

1

试用总结

就个人感觉来说,EasyCAE操作相对简单,不过还是有一些不爽快的地方:

  • 操作界面可以改进的地方很多。比如前面说的操作习惯的问题,肯定是先选择软件在上传文件。再说jou文件编写,本来很简单的文件,为什么不做成用户选择的方式呢,非要用户在本地编写上传,网站完全可以做个GUI界面,用户选择初始化方式,选择迭代次数就OK了呀,网站完全可以根据用户选择的选项生成一个jou文件。

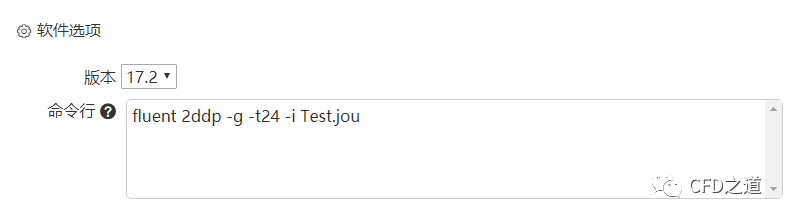

  • 软件设置的地方居然要用户输入命令行。下图所示的内容,感觉完全是程序小哥在偷懒。只需要让用户选择单精度双精度就OK了呀,至于多少核,后面反正要选。-g和-i参数其实毫无意义,云端并没有图形界面和交互界面的嘛。

  • 没有实时显示的收敛图,意义并不大,还不如实时显示计算log,就像Fluent计算过程中TUI窗口输出一样。不知道这个实现起来难度大不大。感觉都没有太大意义,不像本机计算,我随时停下来去修改计算算法和亚松弛因子什么的。

  • 暂时不知道计算不收敛要不要收费,可能是要收费的吧。如果一个大规模的问题,算了七七四十九天结果发散,估计要哭死。

  • 个人觉得可以搞个后处理功能,比如Paraviews什么的,大规模计算的时候,计算结果文件很大,至少可以在线瞅一眼结果靠不靠谱。否则苦哈哈的把文件下载下来发现结果完全不靠谱,岂不郁闷死

  • 如果能有前处理功能就比较好了。比如说解决本机无力前处理的一些超大规模问题。现在是上传cas文件,对于超大规模问题,本机连网格都没法生成的时候,希望在超算上能解决。

最后感谢EasyCAE送的代金券,使我有机会体验云端CAE计算,虽然整篇也没说几句好话。
