本案例利用Fluent中滑移网格计算风机内流场。

1 问题描述

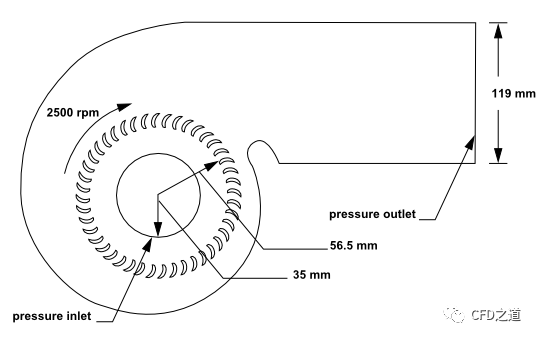

计算模型如下图所示。风机叶片旋转速度为2500 rpm，从中部吸气后经叶片增压后排出。

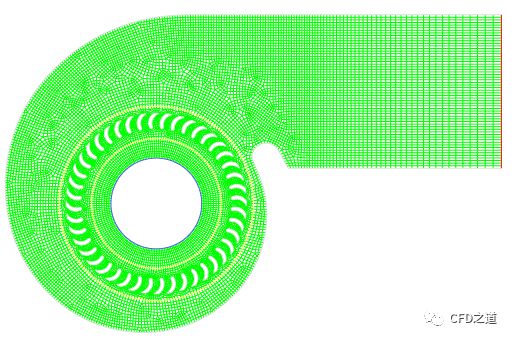

计算网格如下图所示。

2 Fluent设置

• 2D Double Precision
• blower-2d.msh

2.1 General设置

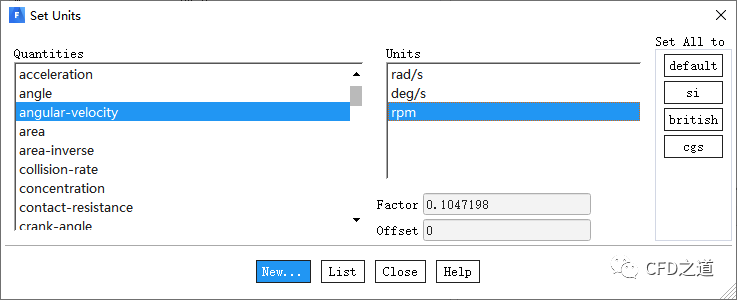

• 设置角速度单位为rpm

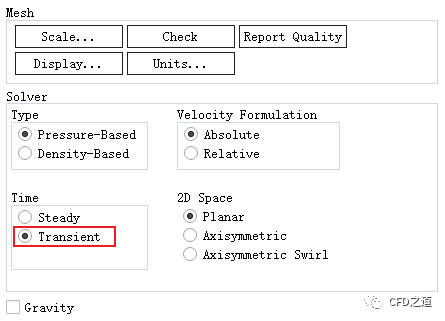

• 选择Transient选项激活瞬态计算

2.2 Models设置

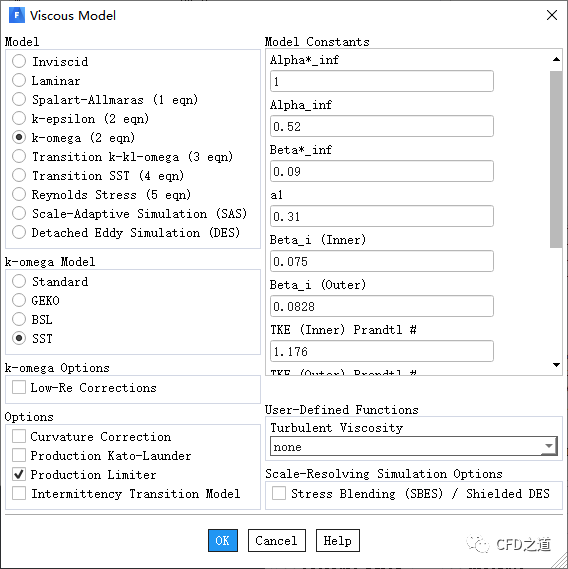

• 激活使用SST k-omega湍流模型

2.3 区域设置

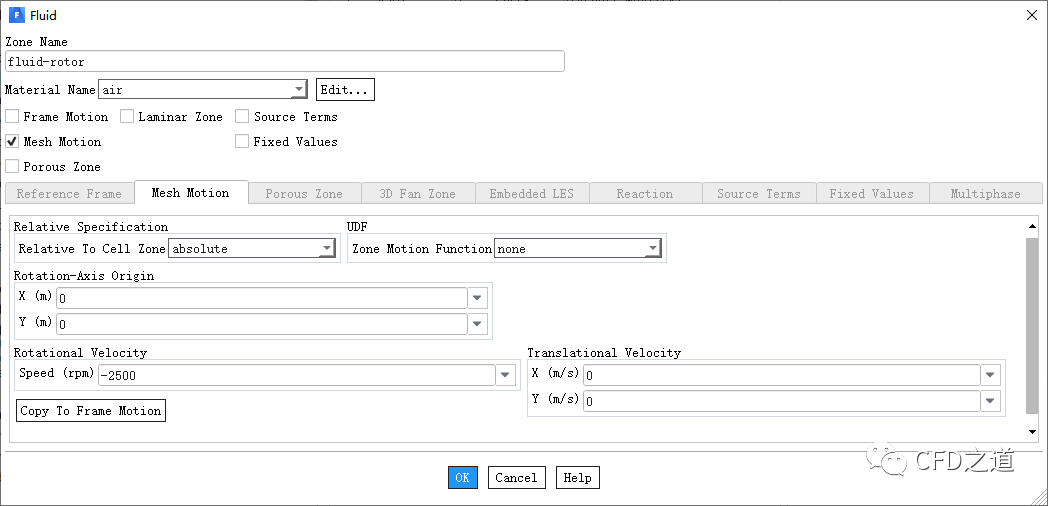

• 设置区域fluid-rotor
• 激活选项Mesh Motion，设置旋转速度为-2500 rpm

2.4 Mesh Interfaces

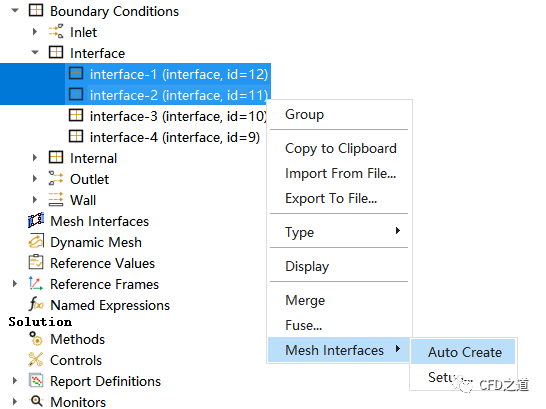

• 如下图所示创建交界面

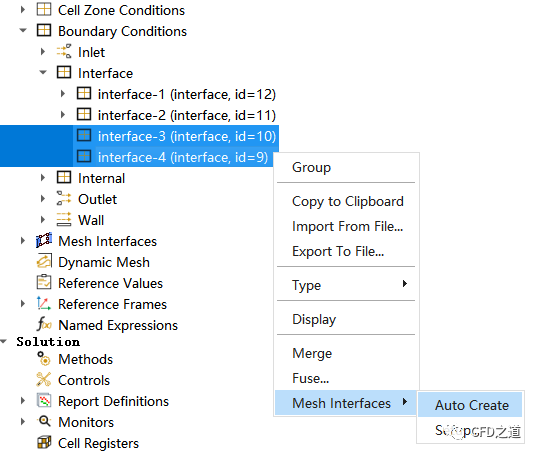

• 继续创建交界面

2.5 边界条件设置

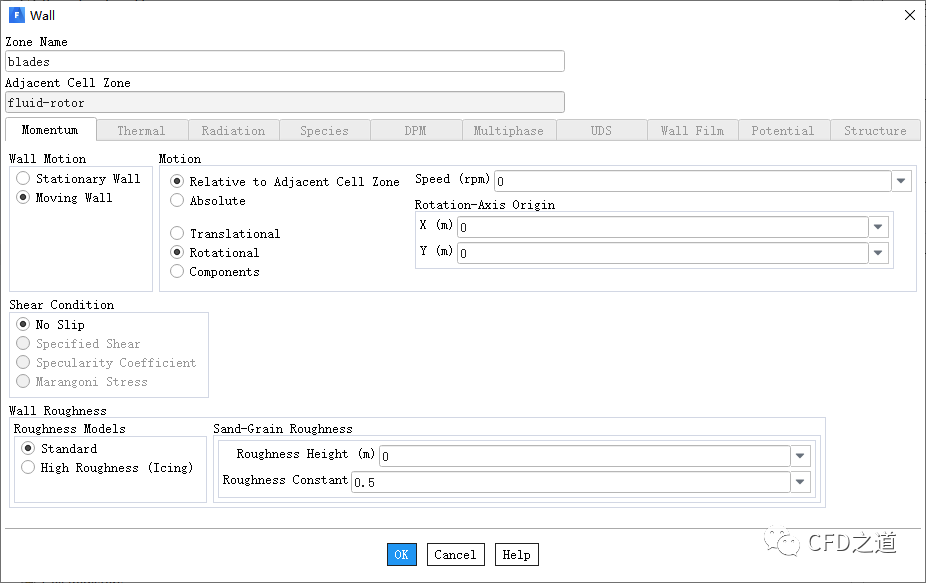

• 设置边界blades的相对旋转速度为0

2.6 设置监测

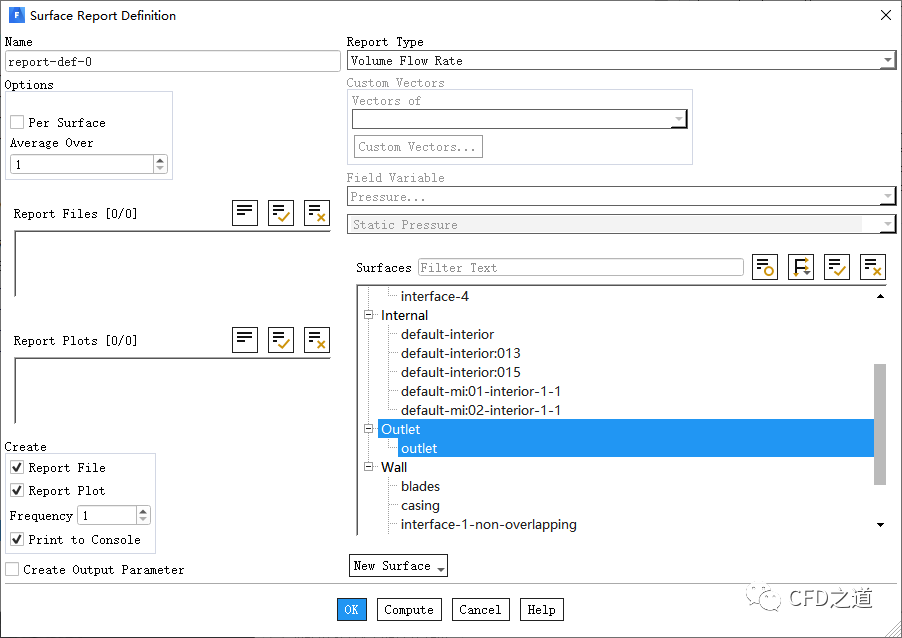

• 监测出口体积流量

2.7 初始化计算

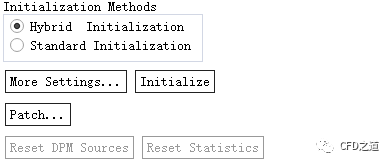

• 采用Hybrid Initialization进行初始化计算

2.8 区域运动预览

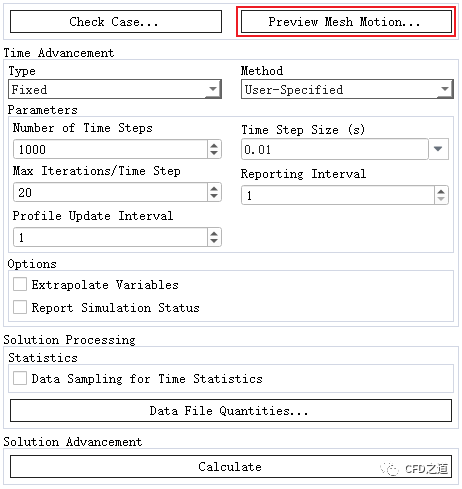

• 进入Run Calculation面板，点击按钮Preview Mesh Motion…打开网格预览对话框

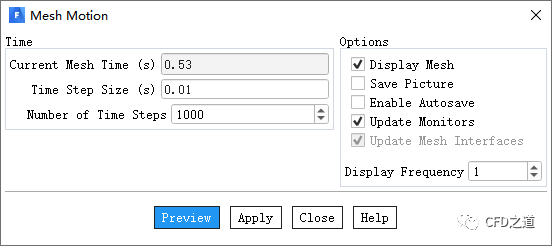

• 如下图所示，设置时间步长与时间步数，点击Preview按钮查看区域运动

• 网格运动如下图所示

2.9 迭代计算

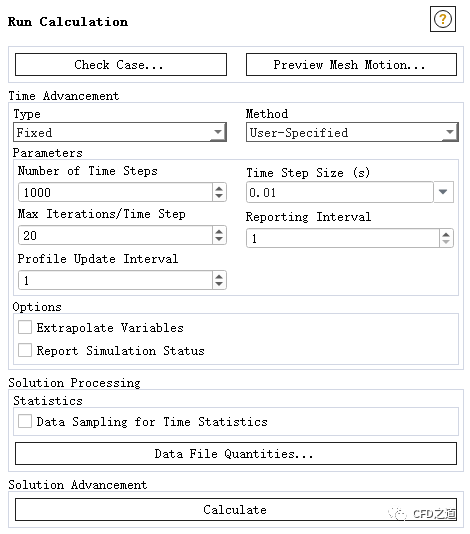

• 如下图所示设置时间步数1000步，时间步长0.01 s，进行迭代计算

3 计算结果

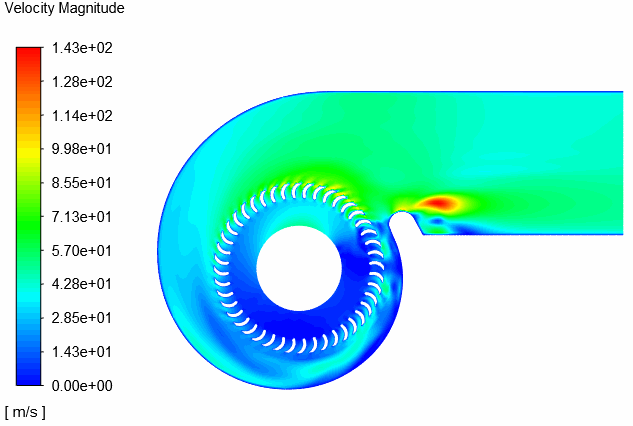

• 速度变化如下图所示

其他后处理过程略过。

---

链接：https://pan.baidu.com/s/1eJuc79HOakVpW81hhqWYEA&shfl=sharepset
提取码：trwh

视频操作可识别下方二维码查看。

本篇文章来源于微信公众号: CFD之道
