Fluent动网格|Event

内容纲要

本案例利用In-Cylinder及Event定义网格边界变形。

  • 3D、Double Precision模式启动Fluent

  • 利用File → Read → Mesh…读取计算网格文件udf-def-geom.msh

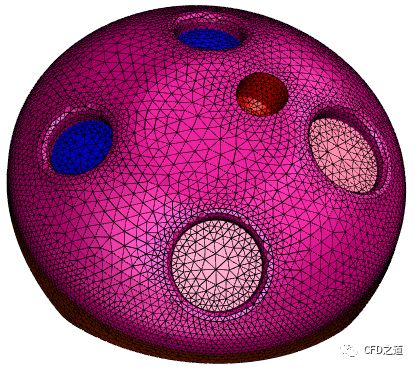

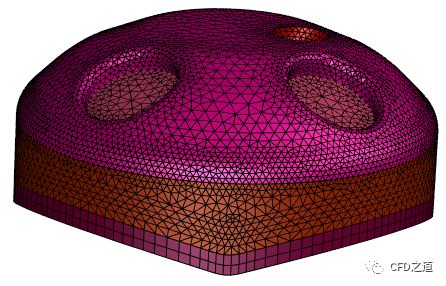

初始网格如图所示。

1 General设置

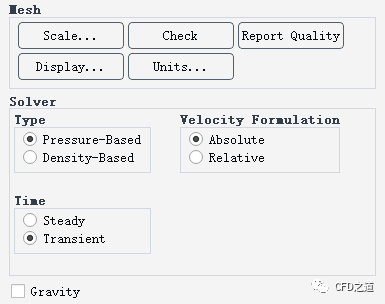

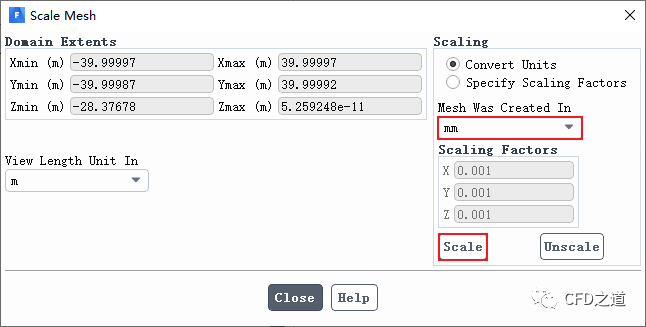

  • 缩放网格尺寸,采用mm进行缩放

  • 激活Transient启用瞬态计算

2 动网格设置

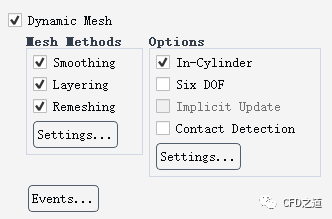

  • 激活Dynamic Mesh

  • 激活选项Smoothing、Layering及Remeshing

  • 激活选项In-Cylinder

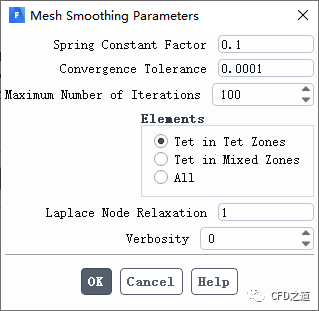

  • 设置Smoothing参数,采用弹簧光顺

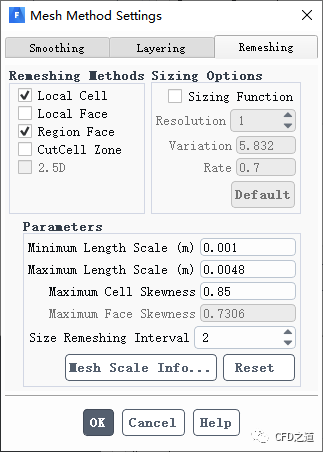

  • 设置Remeshing参数,如下图所示

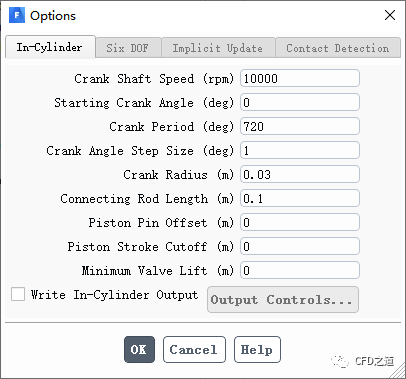

  • 设置In-Cylinder参数,如下图所示

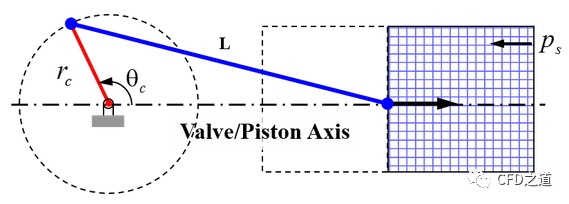

注:In-Cylinder用于以cranc angle指定运动行为

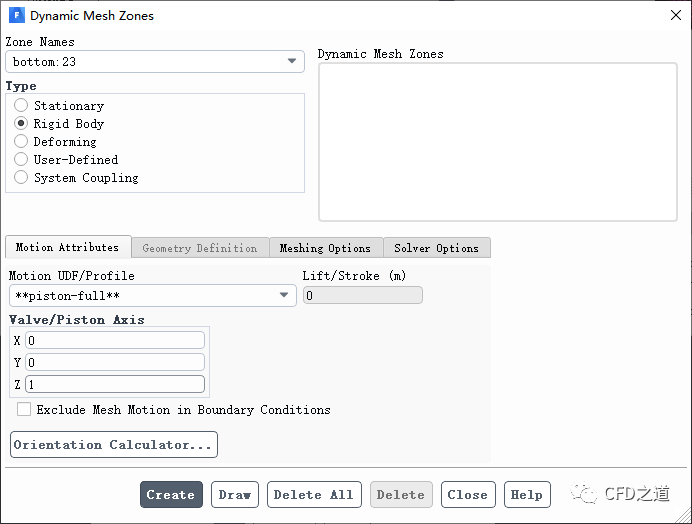

  • 定义底部面bottom:23的运动类型为Rigid Body,指定Motion UDF/Profile**piston-full**

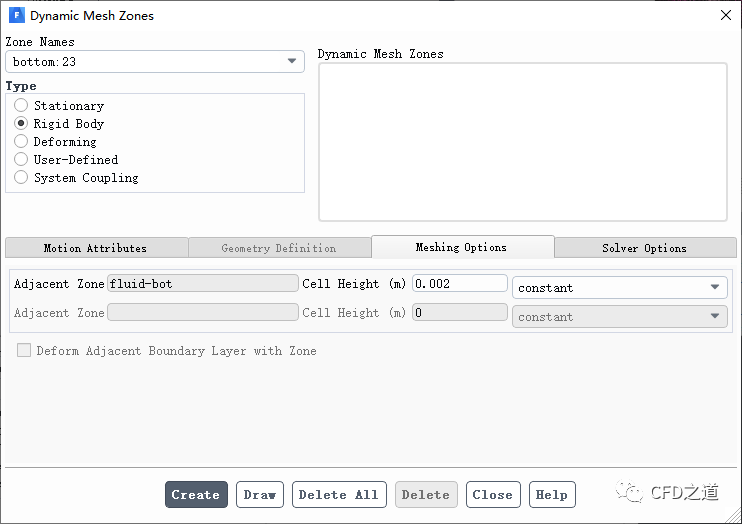

  • 指定边界bottom:23的网格选项

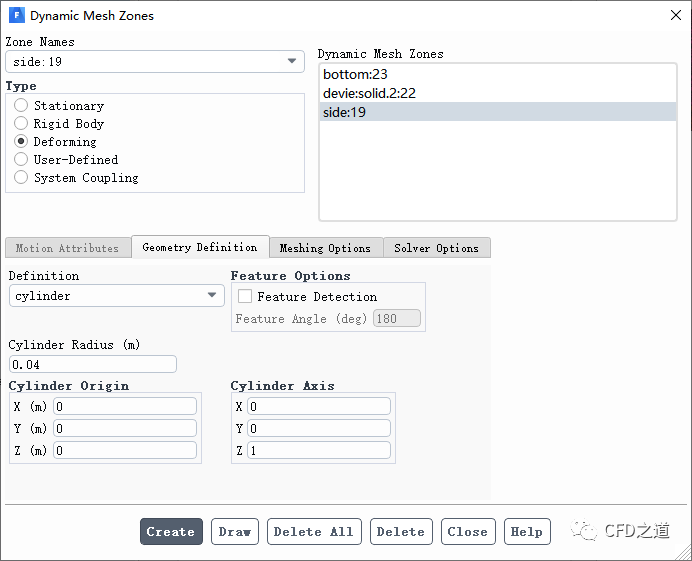

  • 指定侧边side:19的运动类型为Deforming,指定其Definitioncylinder,并指定圆柱半径及轴

注:这里半径及轴的定义非常重要。

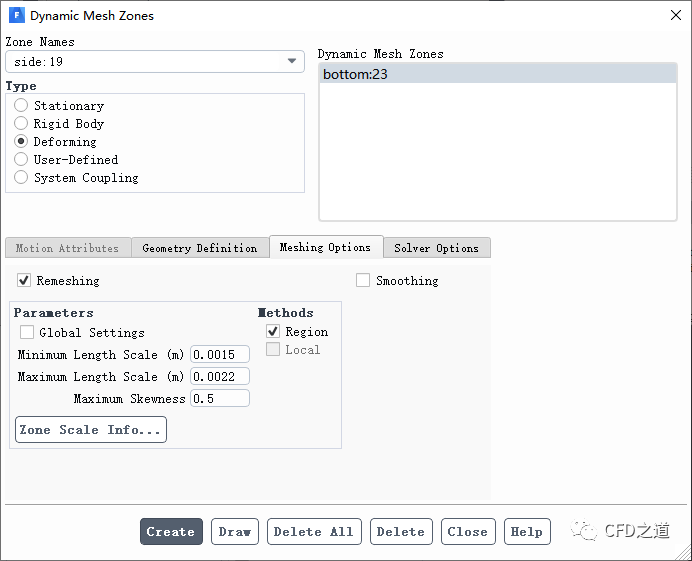

  • 指定side:19边界的网格参数,如下图所示

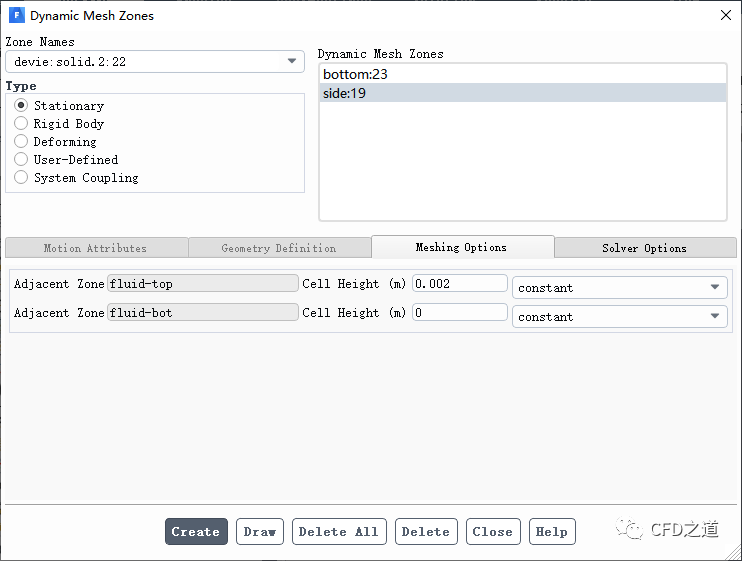

  • 指定顶部区域为静止。这并非必须。

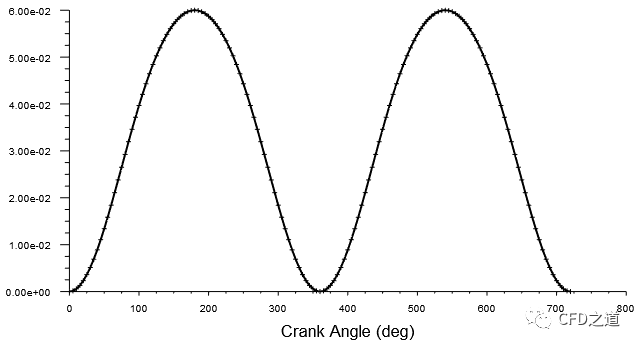

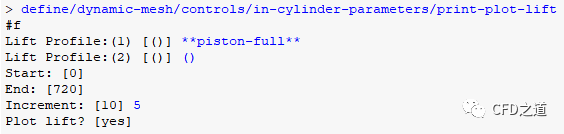

  • 可以输入TUI命令绘制运动轨迹

-

3 网格运动预览

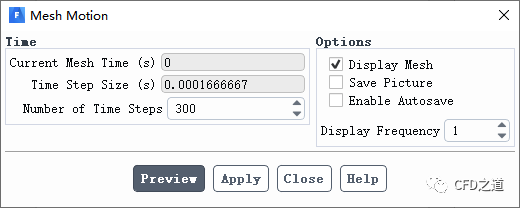

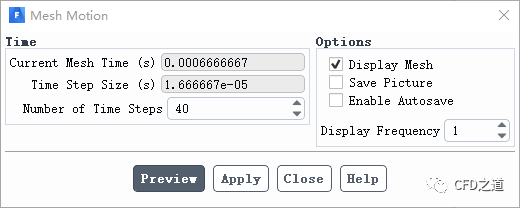

  • 采用下面的网格预览参数查看网格运动

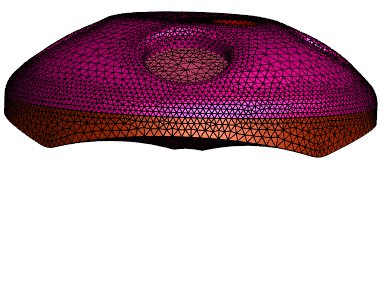

网格运动如下图所示

4 插入Event

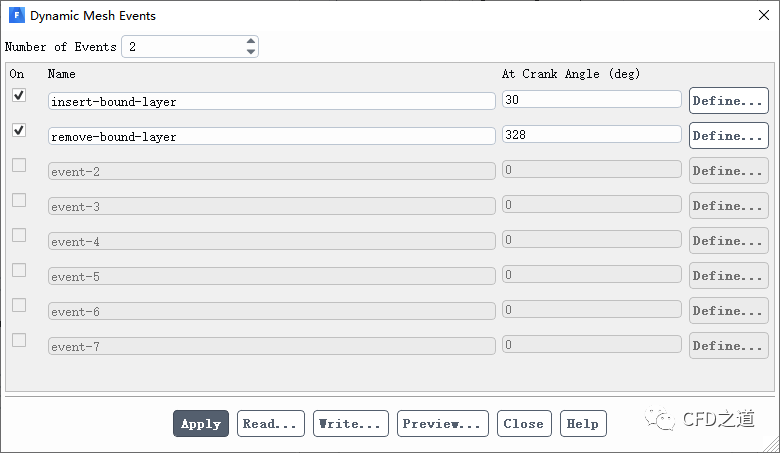

  • 如下图所示加入2个event

注:crank angle不可以为奇数

  • 定义第一个event的运动行为:Insert Boundary Zone Layer,如下图所示

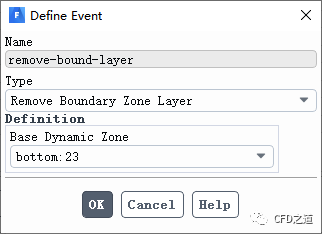

  • 如下所示定义第二个event:Remove Boundary Zone Layer,如下图所示

5 网格预览

  • 定义网格预览参数

  • 添加显示新创建的边界面wall-4

  • 此时网格如下图所示

  • 继续网格预览,如下图所示

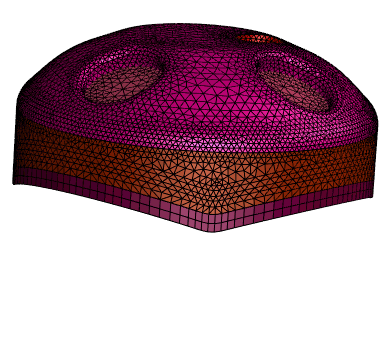

  • 网格运动如下图所示。这里网格预览并非全部,有兴趣的道友可以尝试耐心等待,可以看到网格收缩的过程。


相关文件:

https://pan.baidu.com/s/1uh_YmD4quNrUhtuyke766A
提取码:4udz

识别二维码查看视频操作及原理讲解。

本篇文章来源于微信公众号: CFD之道
