Fluent动网格|光顺

内容纲要

本案例演示Fluent动网格中网格光顺的控制方法。

1 案例1:弹簧光顺

  • 2D、Double Precision方式启动Fluent

  • 读取网格文件metal-sheet.msh

初始网格如下图所示。

1.1 分割计算区域

变形区域需要进行分割。

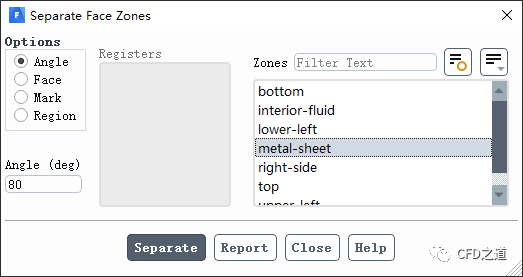

  • 点击按钮Setting Up Domain Zones → Separate → Faces...打开如下图所示对话框,按图所示设置参数,点击按钮Separate分割边界

1.2 General设置

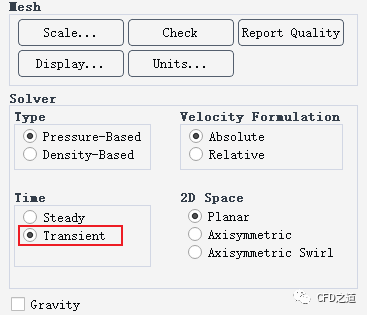

  • 激活Transient计算

1.3 编译UDF

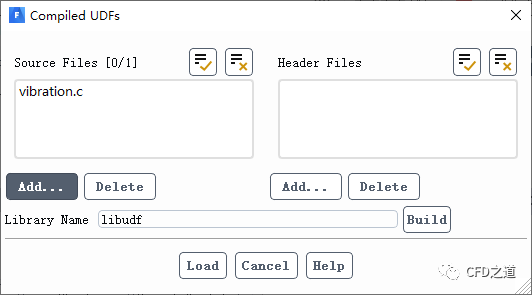

  • 点击按钮User Defined → User Defined → Functions → Compiled...打开对话框,编译UDF

源代码如下:

 #include "udf.h"
 #include "dynamesh_tools.h"
 #define AMPL .1
 #define FREQ 10.

 DEFINE_GRID_MOTION(vibration1, domain, dt, time, dtime)
 {
   face_t f;
   Thread *tf = DT_THREAD ((Dynamic_Thread *)dt);
   Node *v;
   real x;
   int n;
   /* set deforming flags */
   SET_DEFORMING_THREAD_FLAG (tf->t0);

   begin_f_loop (f, tf)
    {
       f_node_loop (f, tf, n)
    {
       v = F_NODE (f, tf, n);
       x=NODE_X(v);
       NODE_Y(v)=+AMPL*sin(M_PI*x/2)*sin(2*M_PI*FREQ*time)+0.03;
    }
       Update_Face_Metrics (f, tf);
    }
   end_f_loop (f,tf)
   printf("n x_velocity n");
 }

 DEFINE_GRID_MOTION(vibration2, domain, dt, time, dtime)
 {
   face_t f;
   Thread *tf = DT_THREAD ((Dynamic_Thread *)dt);
   Node *v;
   real x;
   int n;
   /* set deforming flags */
   SET_DEFORMING_THREAD_FLAG (tf->t0);

   begin_f_loop (f, tf)
    {
       f_node_loop (f, tf, n)
    {
       v = F_NODE (f, tf, n);
       x=NODE_X(v);
       NODE_Y(v)=+AMPL*sin(M_PI*x/2)*sin(2*M_PI*FREQ*time)-0.03;
    }
       Update_Face_Metrics (f, tf);
    }
   end_f_loop (f,tf)

 }

1.4 动网格设置

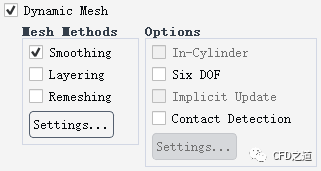

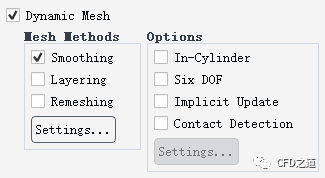

  • Dynamic Mesh,采用Smoothing方法

  • 采用弹簧光顺

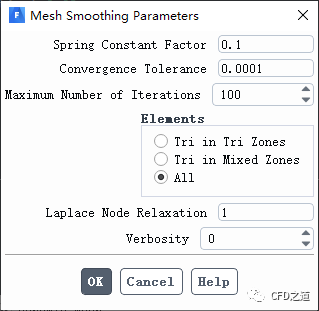

  • 使用默认参数

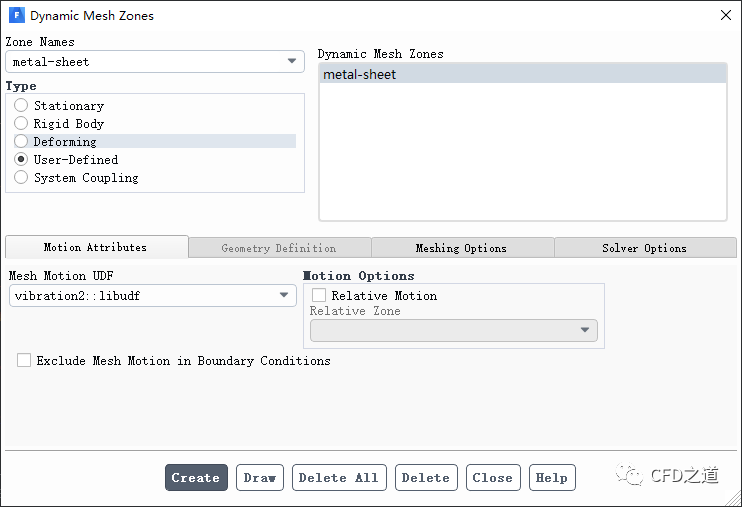

  • 设置变形区域metal-sheet,设置类型为User-Defined,设置Mesh motion UDFvibration2::libudf

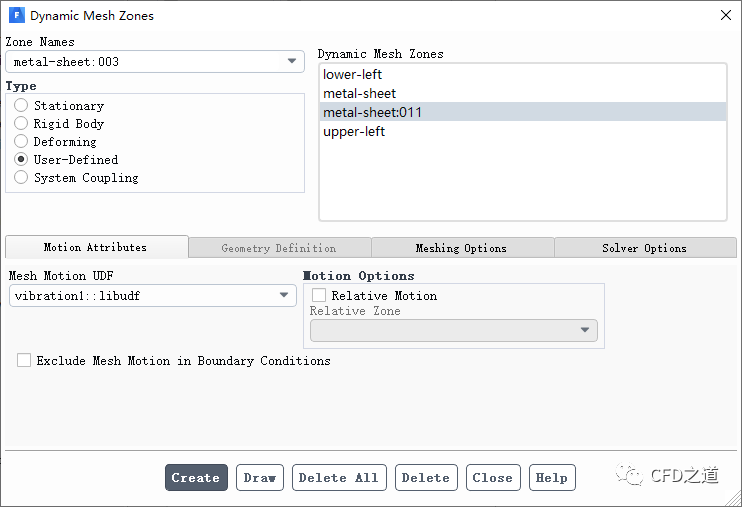

  • 设置变形区域metal-sheet:003,设置类型为User-Defined,设置Mesh motion UDFvibration1::libudf

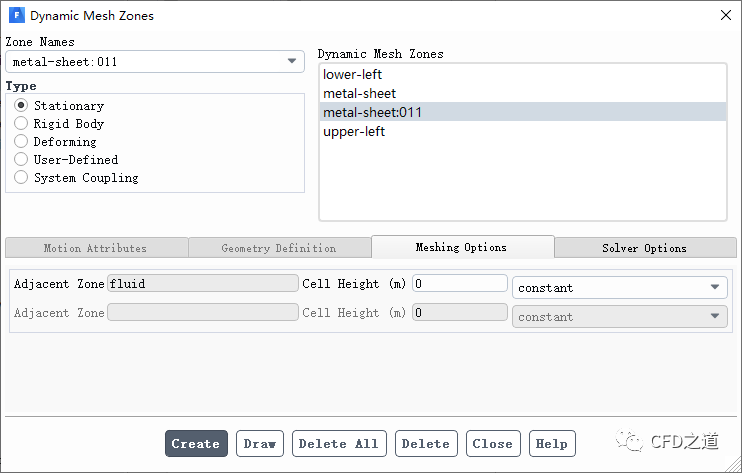

  • 设置区域metal-sheet:011,采用如下图所示参数

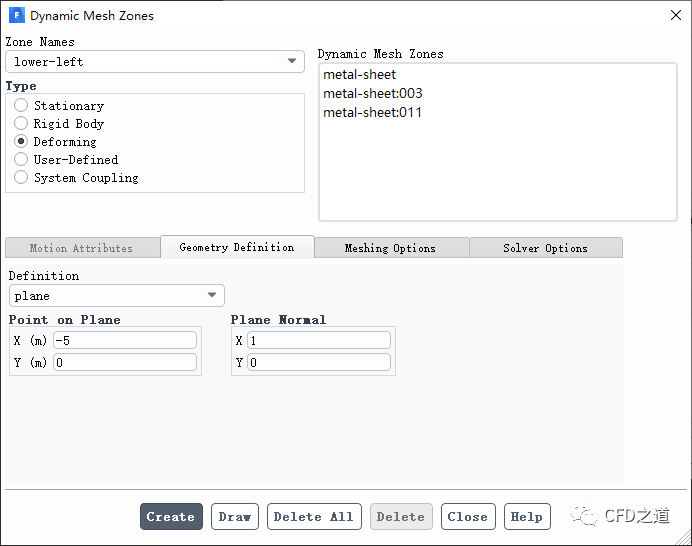

  • 设置区域lower-left,设置其为Deforming,采用图中所示参数

  • 设置区域upper-left,采用下图所示参数

1.5 动网格预览

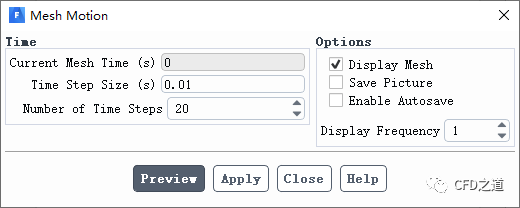

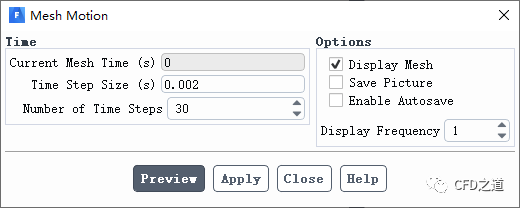

  • 采用下图所示参数预览网格运动

网格变形结果如下图所示。

2 案例2:扩散光顺

  • 2D、Double Precision方式启动Fluent

  • 读取网格文件diffusion.msh

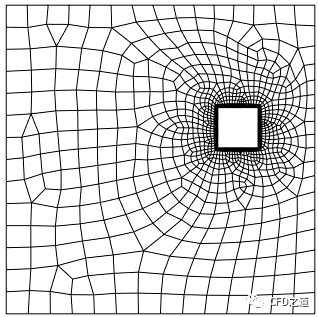

计算网格如图所示。

2.1 General设置

  • 激活Transient计算

2.2 读取Profile文件

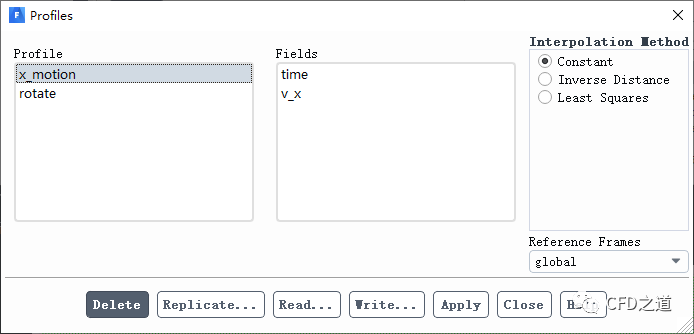

  • Physics → Zones → Profiles...读取profile文件


2.3 设置动网格

  • 激活动网格,采用Smoothing方法

  • 采用Diffusion光顺

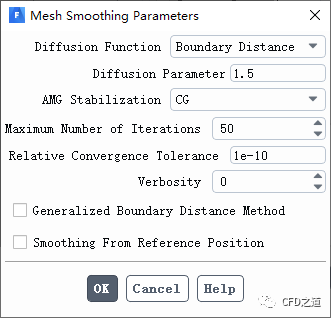

  • 采用默认光顺参数

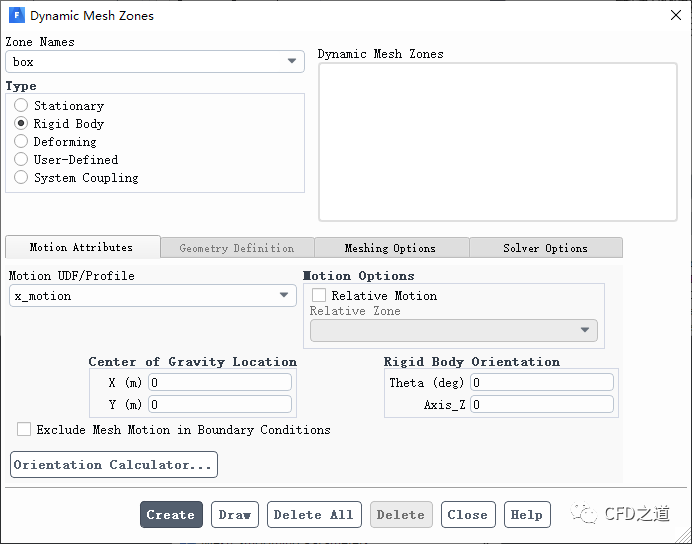

  • 指定区域box的运动类型为Rigid Body,如下图所示设置运动参数

2.4 网格预览

  • 保存case文件

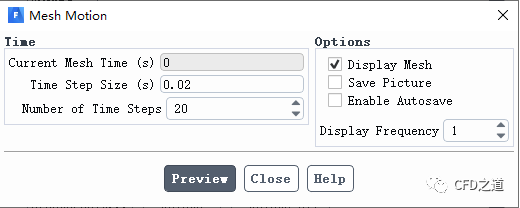

  • 如下图所示设置预览参数

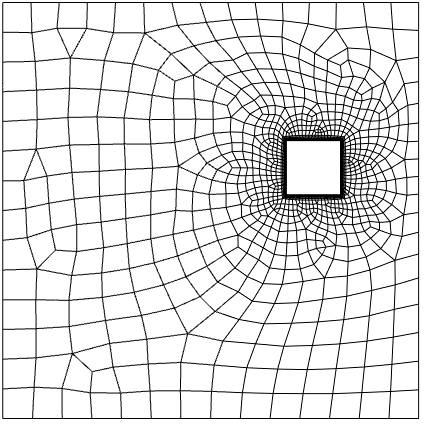

网格运动如图所示。

2.5 改变运动为转动

  • 读取case文件

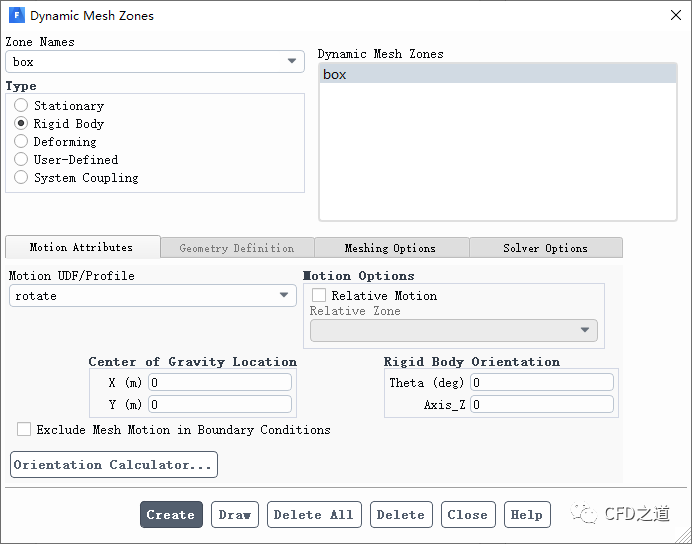

  • 如下图所示修改区域box的网格运动形式

  • 设置网格预览参数

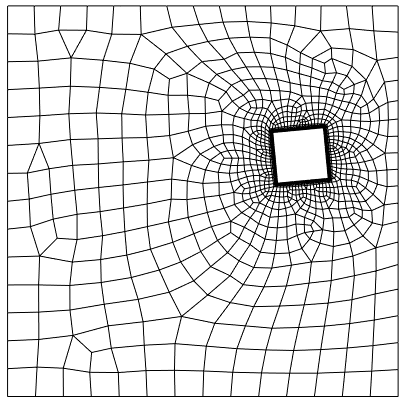

  • 网格预览如下图所示


相关文件:

https://pan.baidu.com/s/1pur47Y6Hx17JzvgDAPyKYg

提取码:3jjn

相关视频操作及参数讲解可识别下方二维码:
