本案例演示利用ANSYS TurboGrid生成CFD计算网格的基本工作流程。

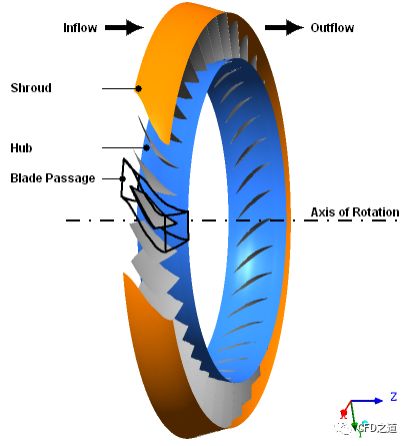

案例几何模型如图所示。轴流压缩机转子含36个叶片，其围绕负Z轴旋转。叶片与护罩之间存在间隙，间隙宽度为总跨度的2.5%。在叶片通道内，护罩的最大直径约为51厘米。

1 网格生成过程

在ANSYS TurboGrid创建网格之前，用户需要提供一些信息：包括几何文件(hub、shroud和blade)的位置、网格拓扑类型和网格节点的分布方式等。用户提供的所有数据都将存储在一组称为CCL对象的数据对象中。

在TurboGrid中创建计算网格，步骤包括：

• 通过加载文件并根据需要更改设置来定义几何模型

• （可选）选择拓扑方法，然后在必要时解禁Topology Set对象。

• （可选）修改Mesh Data设置，这些参数控制各部分网格节点数量和分布。

• （可选）添加中间2D层，以控制三维网格沿spanwise方向的分布。默认情况下，在生成拓扑或3D网格时，将根据需要添加层。

• 检查网格质量。根据需要，调整网格参数设置以及图层的数量和分布。

• 保存网格

2 TurboGrid设置

2.1 文件准备

• 创建工作文件夹

• 将几何文件拷贝至文件夹中。几何文件包括： BladeGen.inf、 profile.curve、 hub.curve、 shroud.curve

2.2 启动TurboGrid

• 从开始菜单中启动TurboGrid

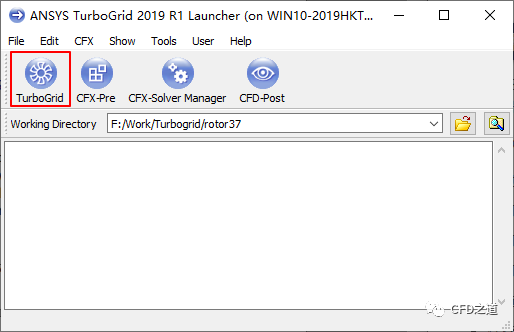

• 如下图所示，设置Working Directory，点击按钮TurboGrid即可进入Turbogrid操作界面

2.2 定义几何

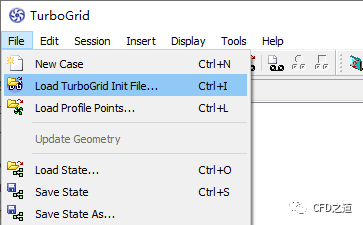

• 在TurboGrid中利用菜单File → Load TurboGrid Init File导入文件BladeGen.inf

注：inf文件可以通过其他建模软件生成，如BladeGen、CFTurbo、ADT等软件。

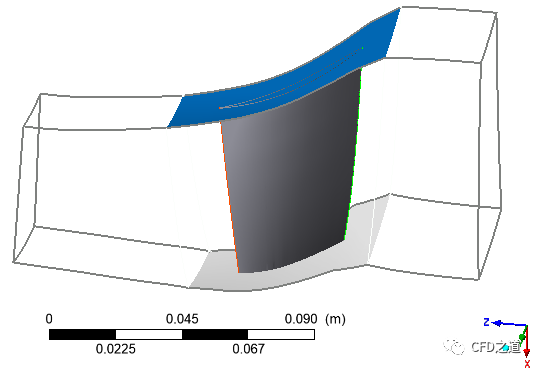

导入的几何模型如下图所示。

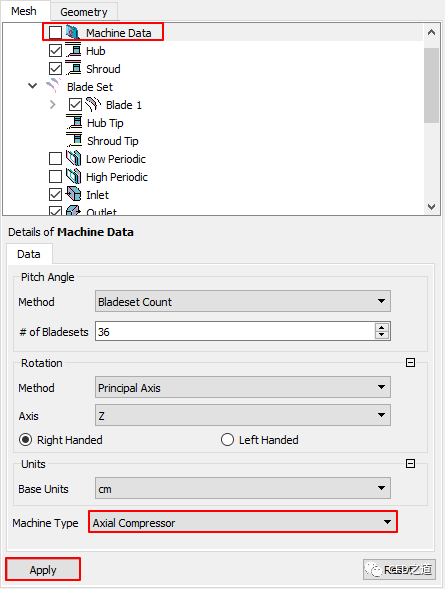

• 鼠标双击模型树节点Machine Data，属性窗口中设置Machine Type为Axial Compressor，点击Apply按钮确认

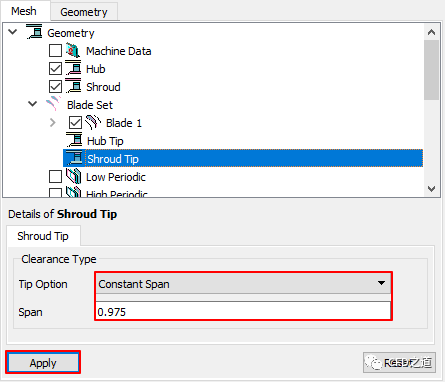

• 鼠标双击模型树节点Geometry > Blade Set > Shroud Tip，属性窗口中设置Tip Option为Constant Span，设置Span为0.975，点击Apply按钮确认设置

注：这里指定了叶片与shround之间的间隙为跨距的2.5%

2.3 创建拓扑及网格

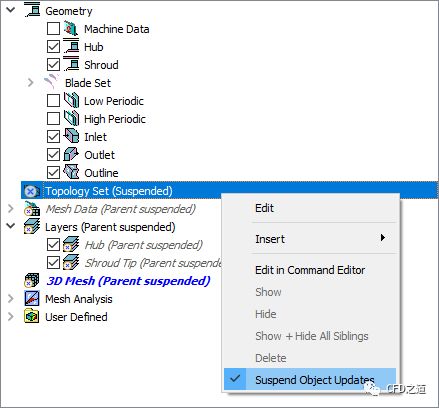

• 右键选择节点Topology Set(Suspended)，点击弹出菜单项Suspend Object Updates取消冻结，生成计算网格

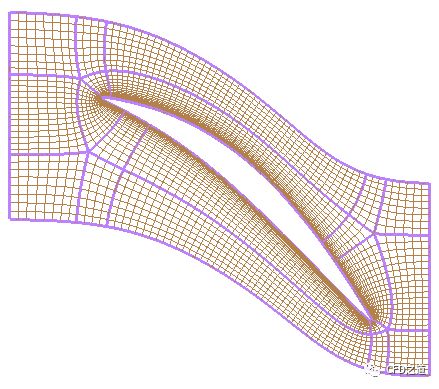

网格生成完毕后可查看Hub面上网格，如下图所示。

2.4 查看网格质量

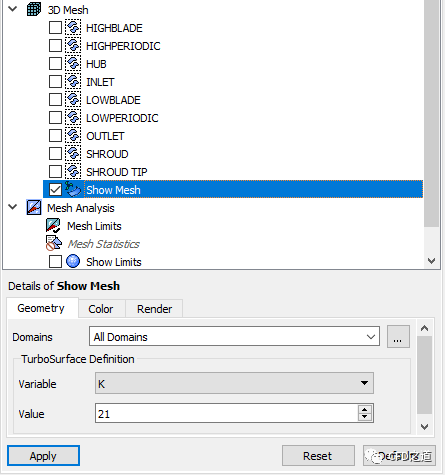

• 双击模型树节点Show Mesh

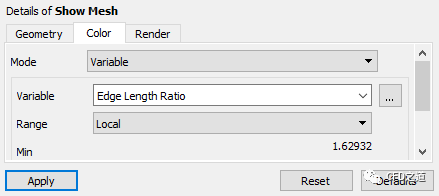

• 属性窗口设置Mode为Variable，设置Variable为Edge Length Ratio，设置Range为Local，点击按钮Apply

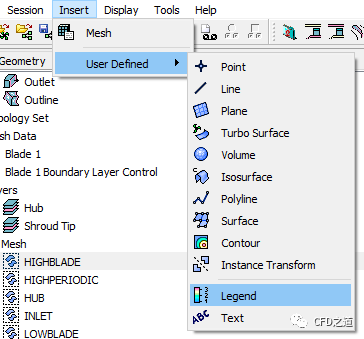

• 选择菜单项Insert → User Defined → Legend创建legend，采用默认名称

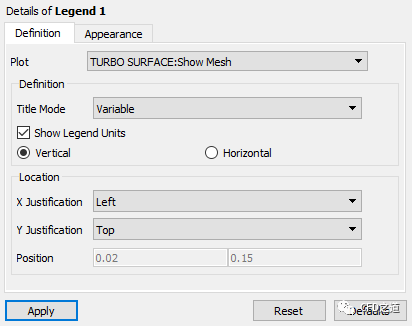

• 如下图所示设置Legend显示参数，点击Apply按钮

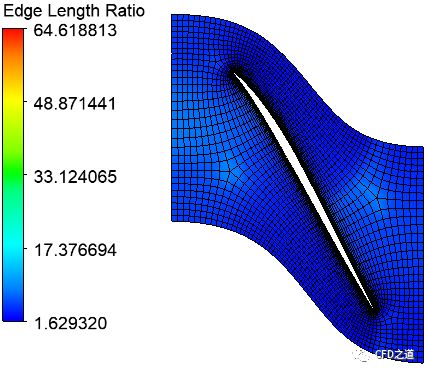

网格质量显示如下图所示。

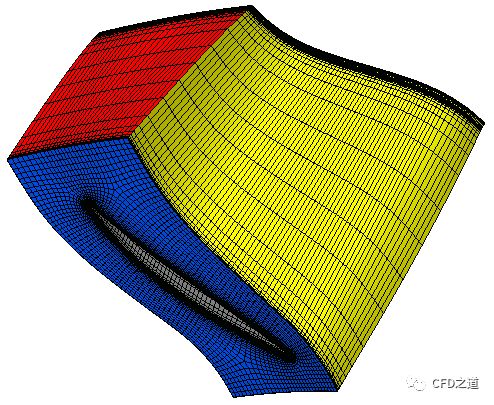

最终计算网格如下图所示。

3 保存网格

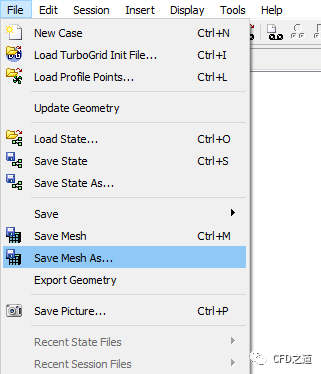

• 点击菜单File → Save Mesh As...

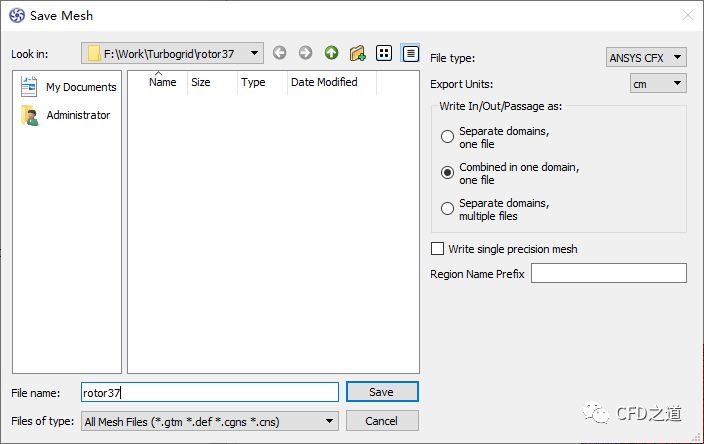

• 弹出对话框中设置输出选项，如下图所示，点击Save按钮保存网格

文中相关文件链接: https://pan.baidu.com/s/1EKxqPaC4qo__necfLH0Kfw提取码: nenx
