FLUENT曲型管道内固体颗粒模拟

内容纲要

本教程演示了使用DPM模型模拟管道内固体颗粒随气流运动。几何模型为二维模型。

 1     启动FLUENT并导入模型

(1)在Windows系统下执行“开始”→“所有程序”→ANSYS 19.2→Fluid Dynamics→FLUENT 19.2命令,启动FLUENT 19.2。

(2)在FLUENT Launcher界面中的Dimension中选择2D,在Display Options中勾选Display Mesh After Reading,Embed Graphics Windows和Workbench Color Scheme,单击OK按钮进入FLUENT主界面。

(3)在FLUENT主界面中,单击主菜单中File→Read→Mesh按钮,弹出Select File(导入Case)对话框,选择文件名为Riser的网格文件,单击OK按钮。

(4)导入网格后,在图形显示区将显示几何模型。

 2     定义模型

(1)单击命令结构树中General按钮,弹出General(总体模型设定)面板。在SolverTime中选择Transient。勾选Gravity,在Y中填入-9.81m/s2。

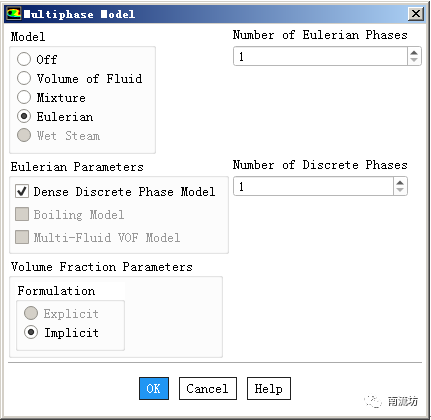

(2)在模型设定面板Models中双击Multiphase按钮,弹出Multiphase Model(多相流模型)对话框,选择Eulerian,在Eulerian Parameters中选择Dense Discrete Phase Model,单击OK按钮确认并关闭对话框。

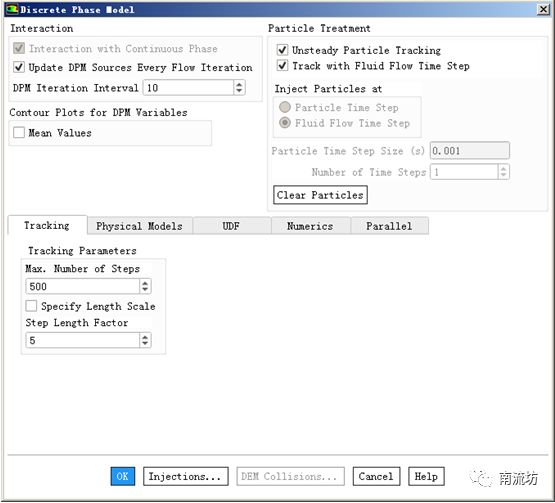

(3)在模型设定面板Models中双击Discrete Phase按钮,弹出Discrete Phase Model(离散相模型)对话框,在DPM Interation Interval处输入10。

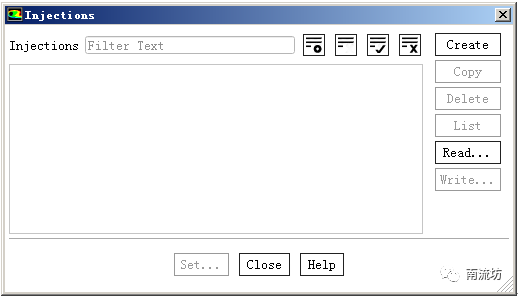

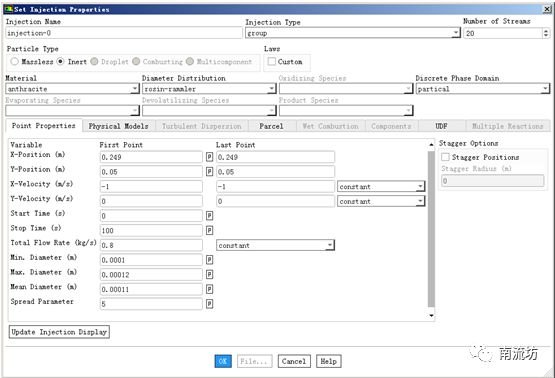

(4)在Discrete Phase Model对话框中,单击Injections按钮,弹出Injections对话框,单击Create按钮弹出Set Injection Properties对话框。

Injection Type选择group,Numbers of Streams填入20,Diameter Distribution选择rosin-rammler,X-Position的First Point和Last Point均填入0.249,Y-Position的First Point和Last Point均填入0.05,X-Velocity的First Point和Last Point均填入-1,Stop Time填入100,Total Flow Rate填入0.8,Min. Diameter填入0.0001,Max. Diameter填入0.00012,Mean. Diameter填入0.00011,Spread Parameter填入5。

在Physical Models选项卡中,Drag Law选择Syamlal-Obrien,单击OK按钮确认并关闭对话框。

在Discrete Phase Model对话框中,单击OK按钮确认并关闭对话框。

(5)在模型设定面板Models中双击Multiphase下的Phases按钮,弹出Phase(多相流设置)对话框,Phase-1保持默认。

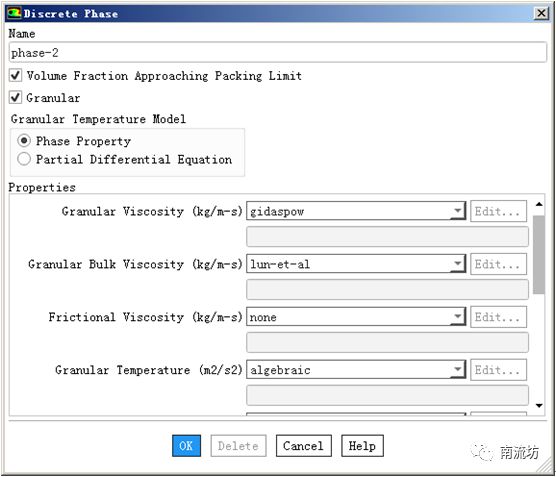

在Phase-2对话框中,勾选Granular,Granular Viscosity选择gidaspow,Granular Bulk Viscosity选择lun-et-al,单击OK按钮确认并关闭对话框。

 3     设置材料

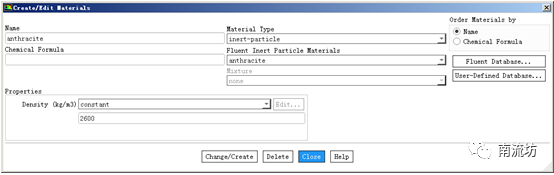

(1)单击主菜单中Setting Up Physics→Materials→Create/Edit,弹出Create/Edit Materials(材料)对话框。选择anthracite,在Density处填入2600,单击Change/Create按钮并关闭Fluent Database Materials对话框。

 4     设置边界条件

(1)单击主菜单中Setting Up Physics→Zones→Boundaries按钮启动的边界条件面板。

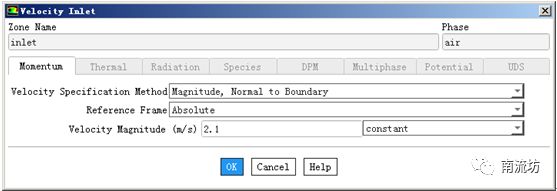

(2)在边界条件面板中,选择inlet,Phase选择phase-1,单击Edit按钮弹出边界条件设置对话框。Velocity Magnitude输入2.1,单击OK按钮确认退出。

 5     求解控制

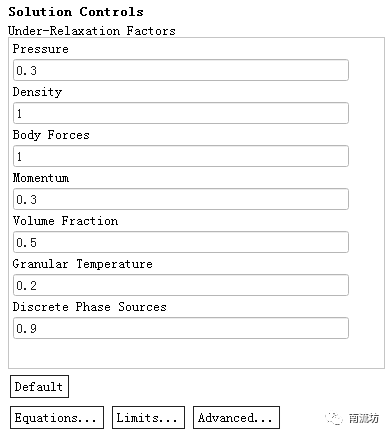

(1)单击主菜单中Solving→Controls→Controls按钮,弹出Solution Controls(松弛因子控制)面板。在Under-Relaxation Factor中Momentum中填入0.3。

 6     初始条件

(1)单击主菜单中Solving→Initialization按钮,弹出Solution Initialization(初始化设置)面板。

Initialization Methods中选择Standard Initialization,单击Initialize按钮进行初始化。

 7     计算求解

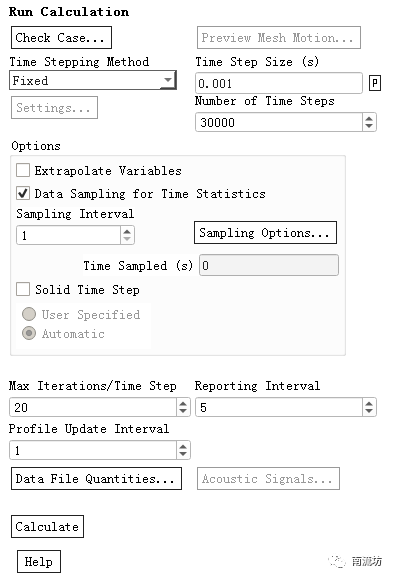

(1)单击主菜单中Solve→Run Calculation按钮,弹出Run Calculation(运行计算)面板。

在Time Step Zize中输入0.001,Number of Iterations中输入3000,勾选Data Sampling forTime Statistics,单击Calculate开始计算。

 8     结果后处理

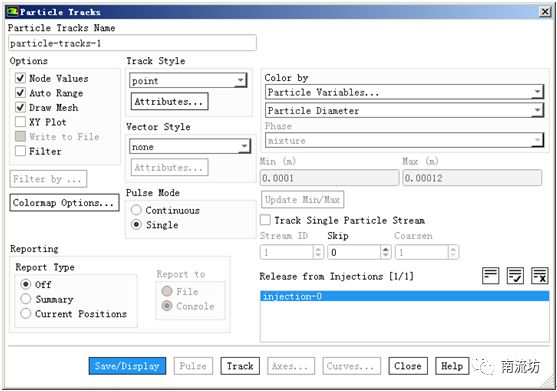

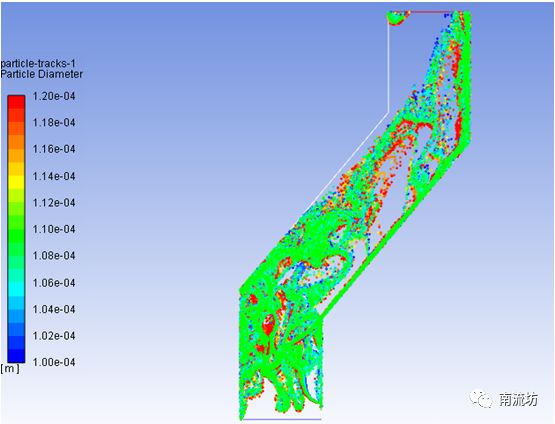

(1)单击主菜单中Postprocessing→Graphics→Particle Tracks→Edit按钮,弹出Particle Tracks对话框。Color by选择Particle Diameter,单击Display按钮显示云图。
