【XFlow案例】05：溃坝计算

很多的CFD软件中都溃坝模拟相似的案例，此案例常用于VOF模型的验证。本案例采用XFlow模拟溃坝现象。

1

模型描述

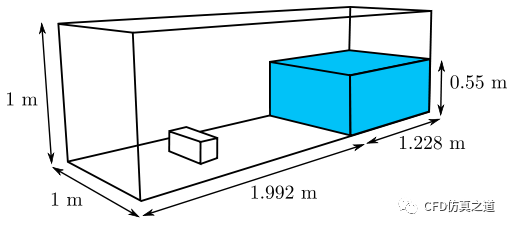

溃坝模拟模型非常简单，如下图所示。

2

导入几何

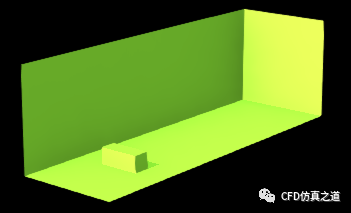

• 利用菜单Geometry > Import a new geometry 导入几何模型tank.nfb。

3

Environment设置

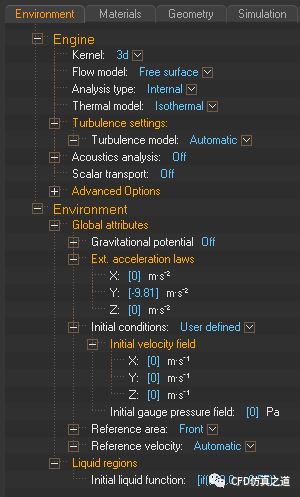

Environment设置如下图所示。

• 设置Kernel为3d

• 设置Flow model为Free surface

• 设置Ext. acceleration laws为Y方向-9.81

• 设置Liquid regions>Initial liquid function为if (x<0,0,y<0.55)。意思为当x<0时，液面高度为0，当x>0时，液面高度0.55

其他参数保持默认设置。

4

Materials设置

采用默认设置。默认材料为water。

5

Geometry设置

采用默认设置。

6

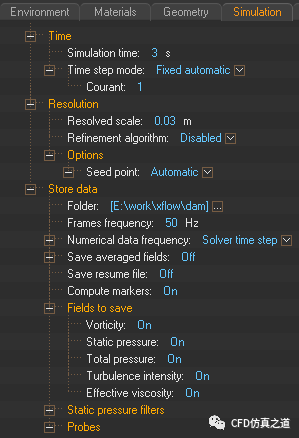

Simulation设置

• 设置Simulation time为3 s

• 设置Resolved scale为0.03 m

• 设置Folder为当前目录

其他参数保持默认设置。

7

后处理

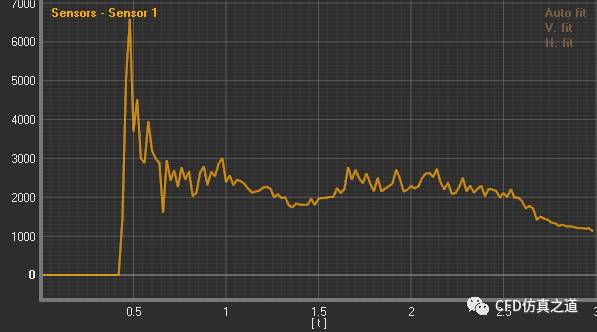

• 障碍物上监测点压力随时间分布

• 液气等值面随时间变化情况

视频动画在此：【链接: https://pan.baidu.com/s/1jIsXy5K 密码: eyxq】

本篇文章来源于微信公众号: CFD之道
