本次案例要模拟的一滴水滴入到液膜中发生溅射的情况，其形状类似皇冠，如下图所示。

1

Environment设置

• 启动XFlow

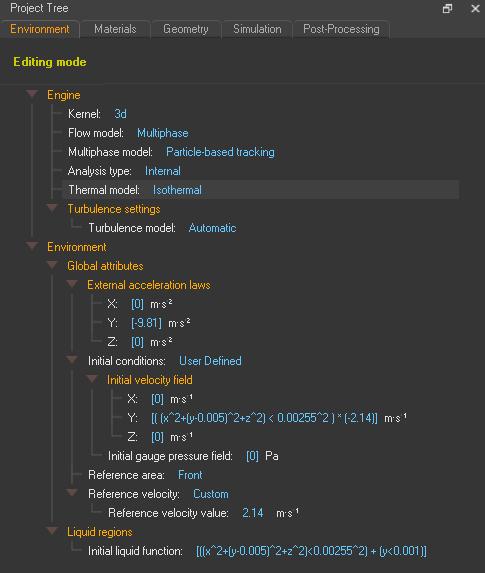

• Environment标签页下按下图所示进行设置

1、设置初始速度Y方向( (x^2+(y-0.005)^2+z^2) < 0.00255^2 ) * (-2.14) m.s-1，其中的*号等同于布尔AND，意思为当满足x^2+(y-0.005)^2+z^2) < 0.00255^2 时，速度为-2.14

2、设置初始液体区域时((x^2+(y-0.005)^2+z^2)<0.00255^2) + (y<0.001)中的+号等同于布尔运算OR，意思是两个区域的liquid1体积分数均为1。实际上是初始化了两个液体区域，与Fluent中的Patch等同。

2

Materials设置

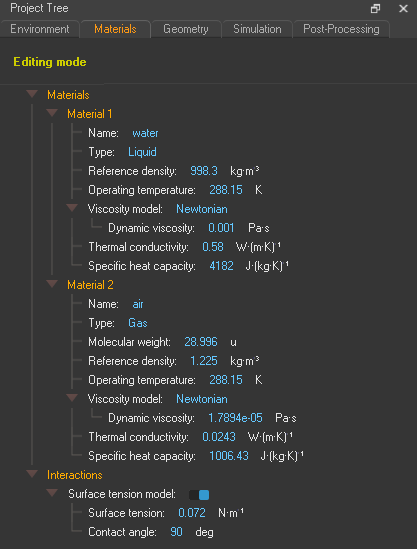

在Materials中定义两种介质，其一为water，其二为air，如下图所示。

3

Geometry设置

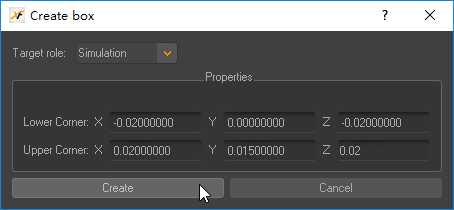

• 选择菜单Geometry → Create Object → box弹出设置对话框

• 设置lower corner坐标为（-0.02，0，-0.02），设置Upper Corner坐标为( 0.02，0.015，0.02）



4

Simulation设置

• 切换到Simulation标签页，设置Simulation Time为0.02 s

• 设置Time step mode为Fixed custom，并设置Time step为1e-6

• 设置Resolved scale为0.00025 s

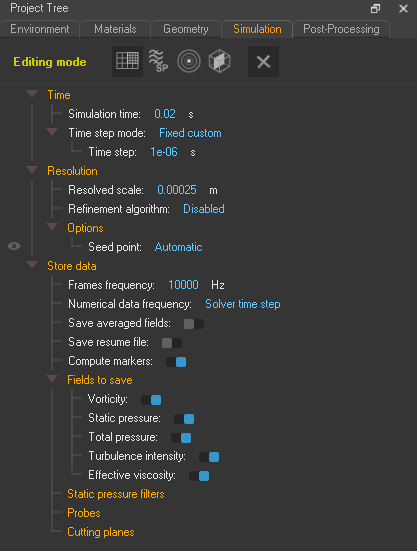

其他参数按下图所示进行设置。

5

Post-Processing设置

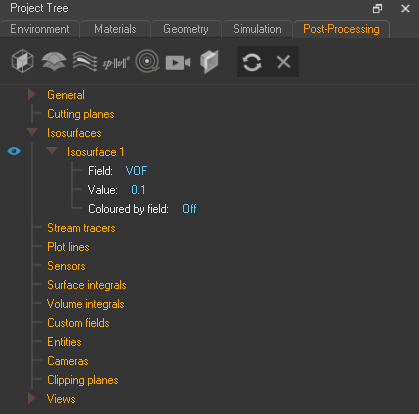

• 切换至Post-Processing标签页

• 右键选择Isosurfaces节点，新建一个isosurface

• 设置Field为VOF，设置Value为0.1，点击刷新按钮可查看水滴页面变化

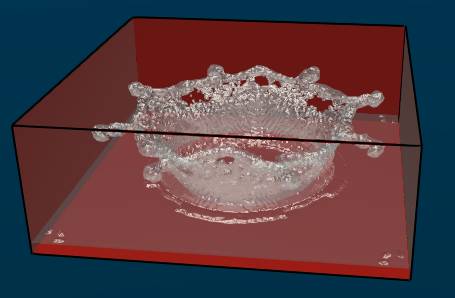

制作成动画后如下图所示。

本案例仅供娱乐。
