流体眼里的世界充满了不连续的坎坷。

折转：—阶不连续

最不光滑的就是折线，连接点左右的斜率不相等，在数学上叫做一阶不连续，肉眼就可以看到在此不光滑。

理论上，在折转点处压强无穷小，速度无穷大。

但是自然界并没有出现无穷小的压强和无穷大的速度，只是局部的压强突然下降一些，速度突然增大一些而已。

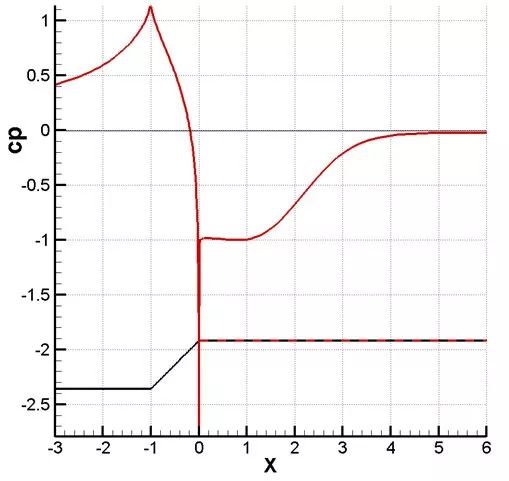

绕过折线的壁面压力系数cp

流体无法在折转点拐一个半径无限小的弯，用贴近壁面的那些倒霉的流体填平这个折转，为自己铺平道路。

绕过折线的速度分布

在物体表面的附面层，好像涂了一层黏糊糊的黄油，一方面将壁面的速度减小到零，另一方面又将尖锐的折转也给模糊成不那么尖锐的转弯。

如果压强急剧下降，在水下还会发生空化现象，水变为水汽，胖胖的气泡帖在折转处，为流动铺平道路，也可以缓解流动的突然转弯。

速度上升太多，也许局部成为超音速流动，由膨胀波将流动折转，性质又不一样了。

一个尖锐的折转会将流体吓一跳，但是自然界在附面层、空泡、膨胀波等的帮助下，也不会将流体逼到绝路达到无穷小的压强和无穷大的速度。

多圆弧：二阶不连续

请问，一个圆弧与直线相切，在切点位置，足够光滑吗？用手摸摸，没有尖角很光滑，但是在流体看来，这种地方很不光滑。

在圆弧与直线相切的位置会产生一个压强的低点（pressure spike），流体在这里还是被咯噔了一下。如果你是个新手上路，正绕着一个大圈，突然变为直行，你的心里会咯噔一下。流体正拐着弯突然变直道也会咯噔一下。

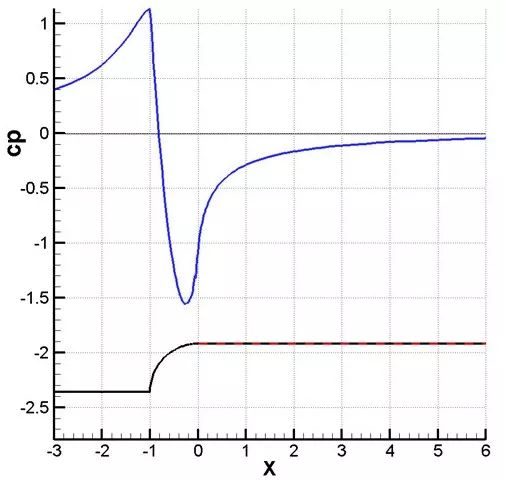

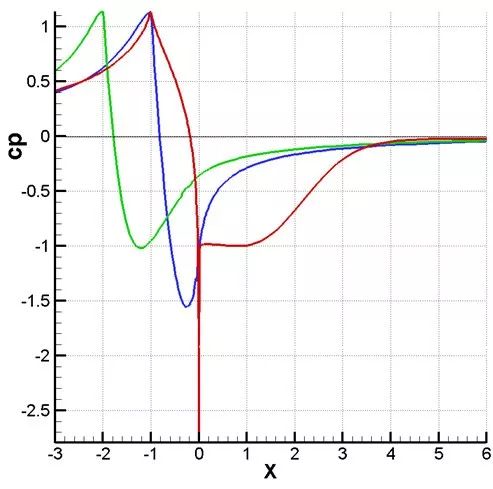

绕过圆弧的压力系数

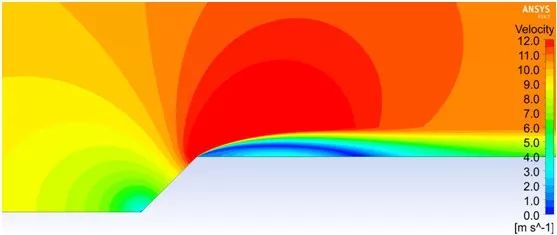

绕过圆弧的速度

这种不连续是二阶不连续，就是曲率不连续，两侧的拐弯半径不相等。左边的拐弯半径是圆弧的半径R，右边是直线的拐弯半径为无穷大。任何圆弧与直线相切都无法达到二阶连续。

很多经典的设计，用多个圆弧相切形成曲线。如果相邻两个圆弧的半径相差不多，流体也马马虎虎地认为是光滑的，如果两个圆弧的半径相差很大，流体在切点上会咯噔一下，产生一个压强低点。

为什么要光滑

为什么非要光滑，流体吓一跳还是咯噔一下，有什么问题吗？

复习一下流体最重要的规律：逆压梯度和粘性是导致流动分离的必要条件。

逆压梯度是压强逐步上升，逼迫流体减速慢行。粘性将壁面的流体速度减小到零。

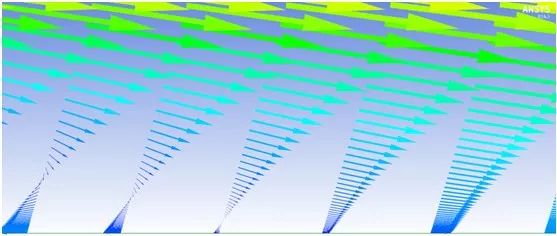

这两件事情同时发生，在贴近壁面的区域本来速度就低，再被逆压梯度压着，从前进变成后退，这个时候我们就说流动分离了。

壁面流动分离

流体被吓一跳，压强迅速下降，这时流动畅通，没有问题。但是过低的压强立即要面对下游的高压环境，遇到很强的逆压梯度。

掉进低压强的坑里不可怕，可怕的是坑太深不容易爬出来，抗不过强逆压梯度。

附面层会在逆压梯度作用下增厚，带来更大的流动阻力。

如果正好处于流体快要转为湍流的敏感范围（雷诺数：10E5~10E6），也许小小地咯噔一下，就将流体从层流吓成了湍流，带来摩擦阻力成倍增大。

在水下，如果低压坑里的压强低于水的饱和蒸气压，水会在这里汽化为水汽，形成气泡，发生自然空化。

壁面压力系数——各种低压的坑

所以亚音速流动，要注意保持壁面曲线二阶连续。避免流体被吓一跳或者咯噔一下，掉进低压的坑里。

如何设计二阶连续的曲线

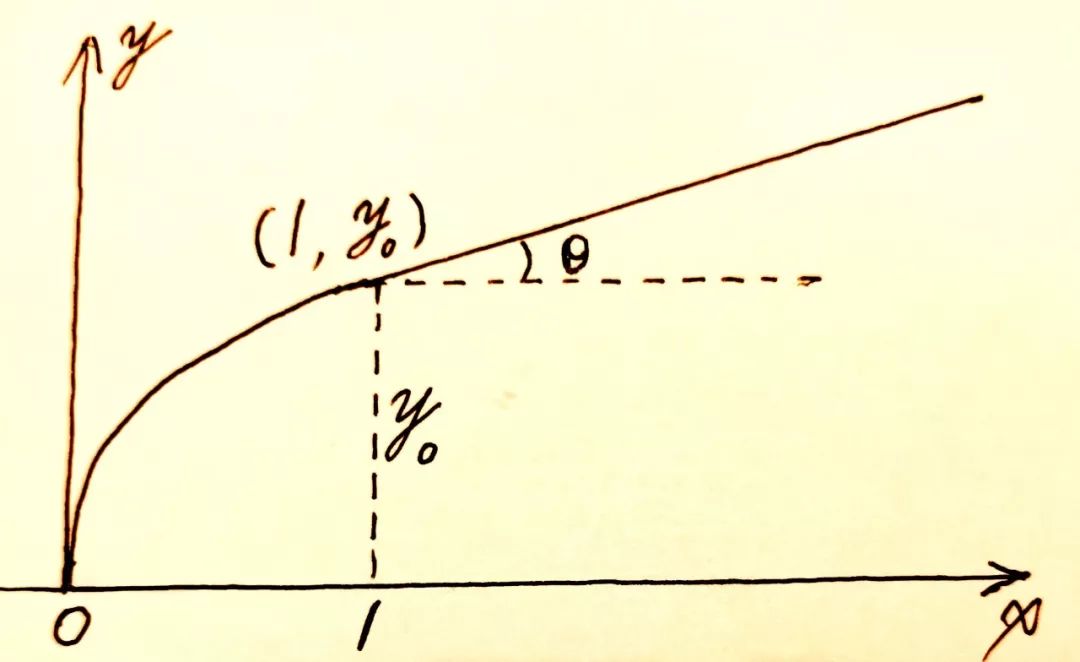

曲线 x=0~1，y=0~y0，主体的倾斜角θ

曲线方程：



边界条件：

(虽然前缘连接的主体，不一定是直线，但是相对于前缘曲线，已经接近直线了，假设二阶导为零，差异并不大。)

用这三个边界条件求解曲线方程的三个参数。

曲线方程：

一阶导



二阶导



带入边界条件，得到参数a、b、c的方程组

求解得到参数a、b、c

→

a、b、c带入曲线方程得到

曲线表达式：



0，常用N=0.5，N越小，则曲线越胖。

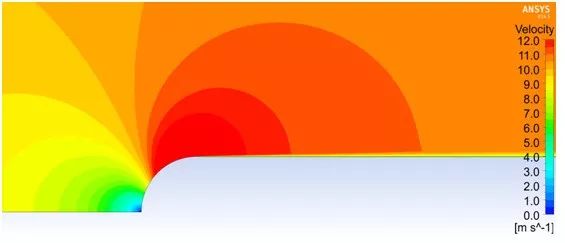

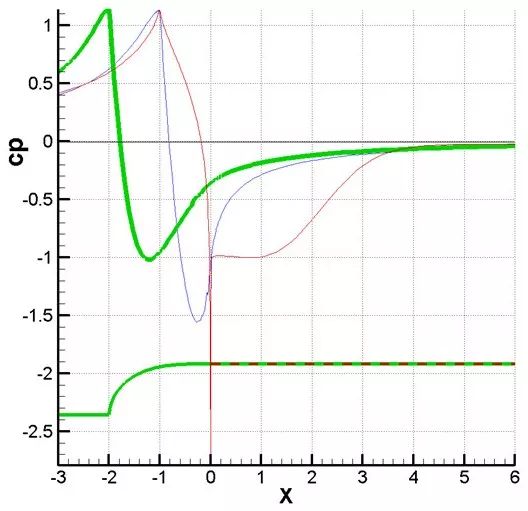

二阶连续曲线的速度分布——绿线

用二阶连续的曲线，压力坑浅多了

低速流动是以胖为美，看那些大鲸鱼，大家可能想，是不是因为太胖所以游得慢？其实是因为游得慢所以长得胖一些减小阻力。

我们胖人是为低速减阻而设计的。

不得不说，流体有一定的承受力，并不要求曲线是数学意义上的光滑，你看流动没有咯噔一下，就足够光滑了。

前缘、拐角这样的地方，最容易被磨损。你精心设计的光滑曲线，也许用不了几天就面目全非。所以这么多年也没有强调精准设计这些部位。

如果可以保持外形基本不变，而且流动比较敏感，不妨使用这个办法做个让流体满意的光滑曲线或曲面。

设计光滑曲线的目的：

避免流体在不连续的位置吓一跳，出现压力深坑，引发流动分离、湍流转捩、局部空化等不受欢迎的现象。

设计光滑曲线的方法：

在连接点保持二阶连续（两侧的曲率半径相等），用坐标连续、一阶连续、二阶连续作为边界条件，即可确定曲线方程的参数。

无论是前缘、后缘、拐角，无论是曲线、曲面，流体要拐弯的时候，就给它铺一条二阶连续的光滑大道吧。
