轴对称后体分离流动

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了流体流过轴对称后体(比如船体尾部)流动分离现象。

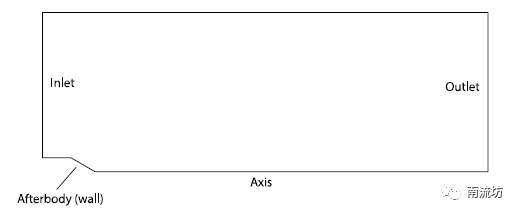

计算域:后体长度1 m,最大半径0.04556 m

物质属性:密度1 kg/m3,粘度1E-6kg/m-s

边界条件:入口速度5.9 m/s

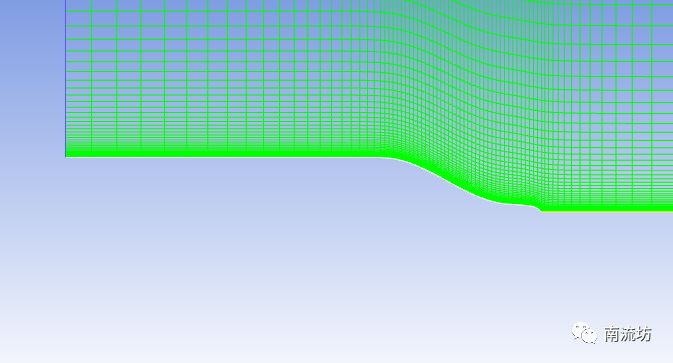

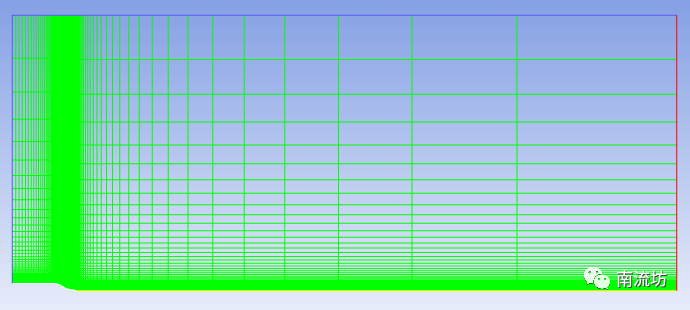

网格划分

采用矩形网格,网格数量为4950。

计算设置

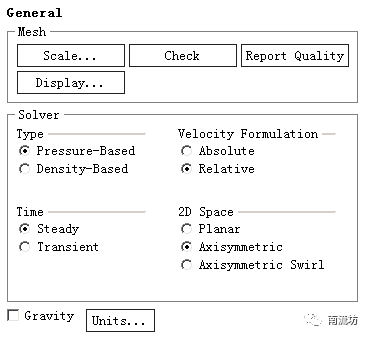

本次计算为轴对称稳态湍流模拟。

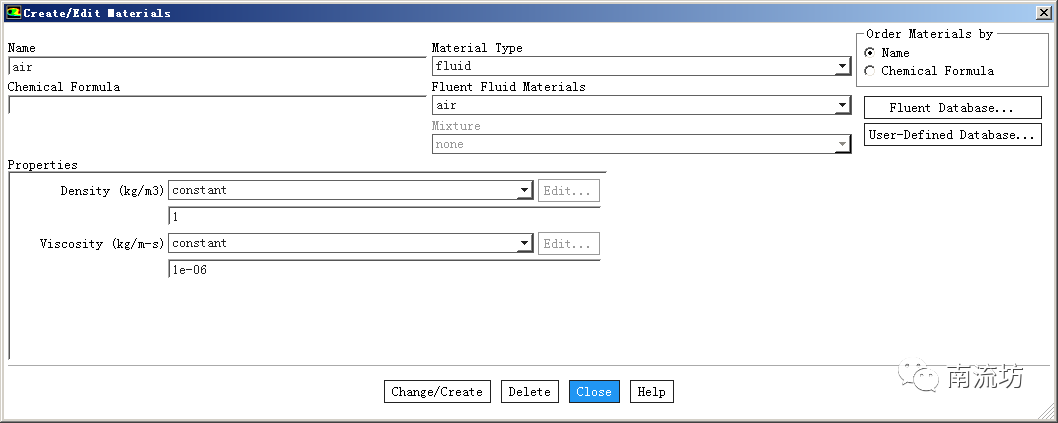

  • 物质属性

计算物质设置为空气,设置它的密度和粘性

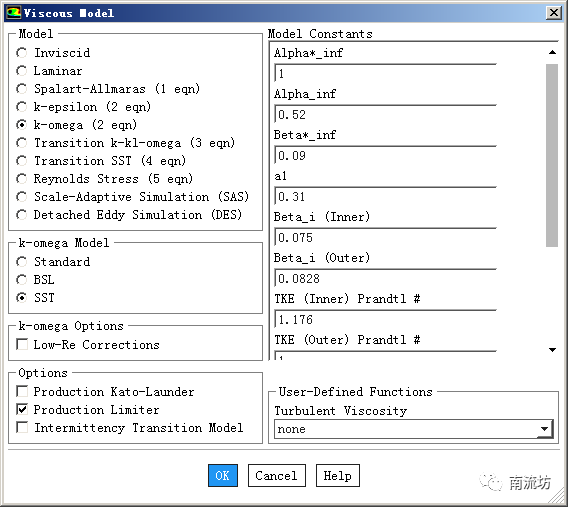

  • 湍流模型

设置湍流模型为SST k-omega

  • 边界条件

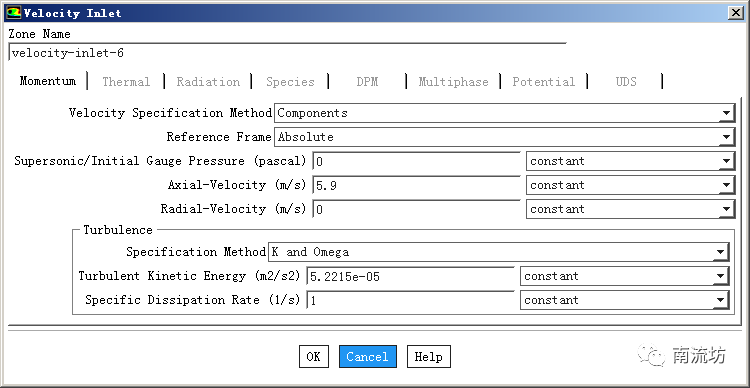

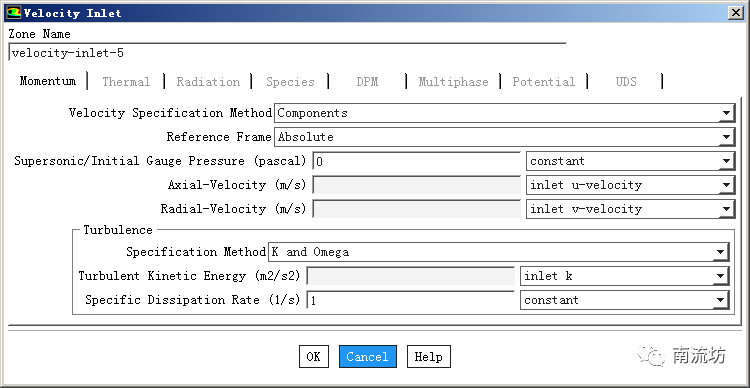

设置入口为速度入口

速度参数由profile文件导入,下载地址: https://pan.baidu.com/s/1z2cVXnTSJVOjVHtkasX6_g 密码: cw2q

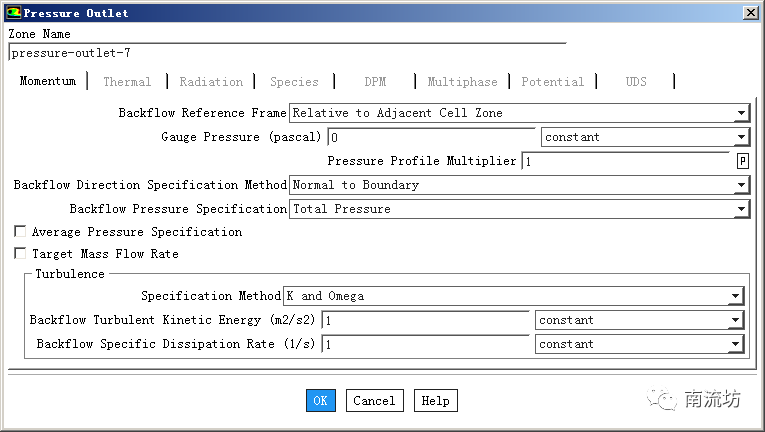

设置压力出口

设置上侧壁面为速度边界

计算结果

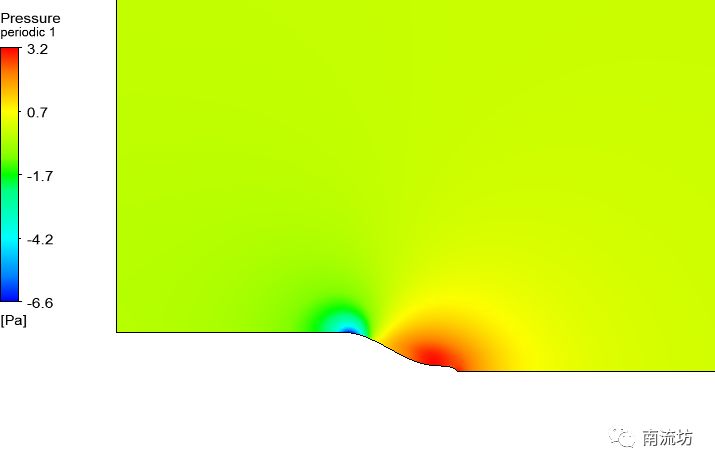

  • 计算域压力场云图

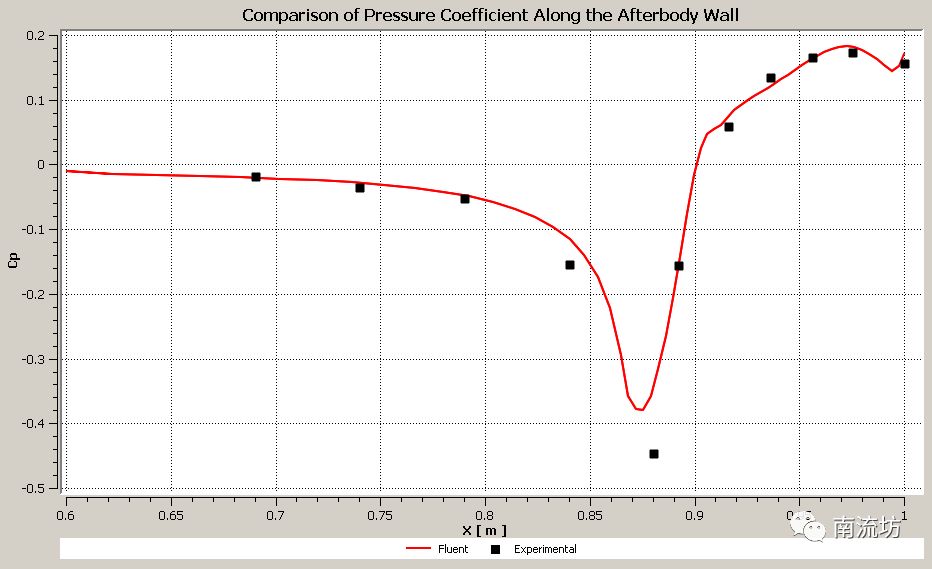

  • 计算值与实验值对比

沿壁面的压力系数数值对比

参考文献

T.T. Huang, N.C. Groves, “Propeller/stern boundary layer interaction on axisymmetric bodies: Theory and experiment”. David W. Taylor Naval Ship Research and Development Center Report. 76-0113. 1976.

本篇文章来源于微信公众号: 南流坊
