内容纲要
参考资料:ANSYS Fluid Dynamics Verification Manual
算例说明
本案例介绍了在20m/s的气流速度下,开口狭缝V形槽后的近尾流结构。通过开口缝和剪切层之间的流动之间的相互作用导致非对称尾流结构。由于康达效应,整个回流区的大小向两个翼中的一个移动。

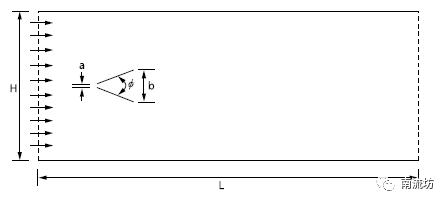

计算域:计算域长度L为40cm,宽度H为10cm,开口缝宽度a为2mm,b为22mm,开口角度ø为45°
物质属性:密度1 kg/m3,粘度1.8333E-5kg/m-s
边界条件:入口速度20m/s
网格划分

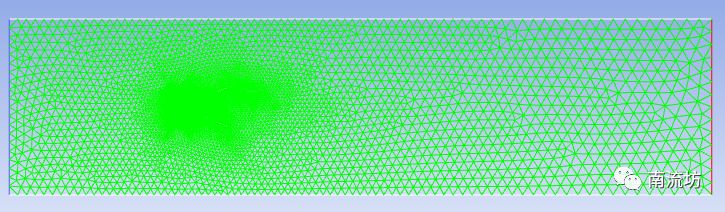

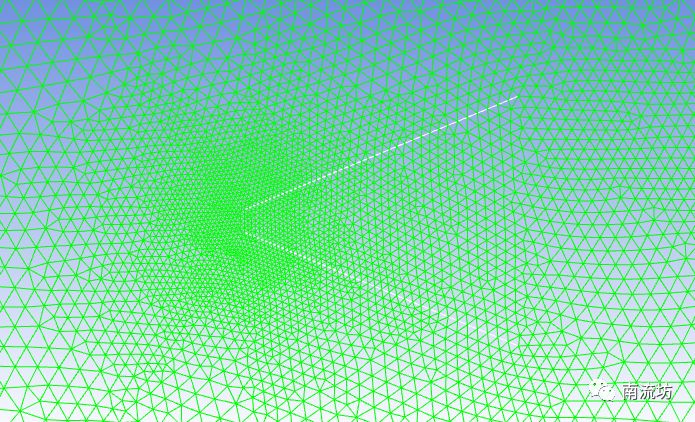

采用三角形网格,网格数量为11810。
计算设置
本次计算为稳态湍流模拟。
-
物质属性

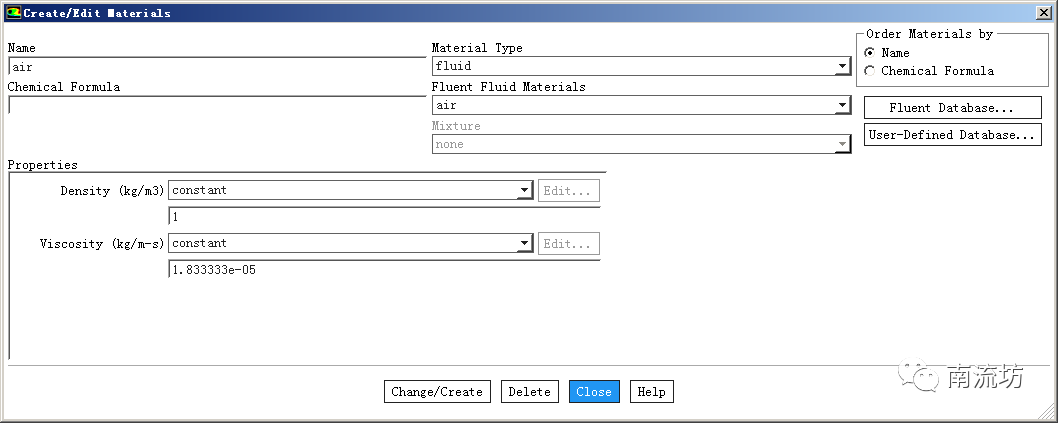

计算物质设置为空气,设置它的密度和粘性
-
湍流模型

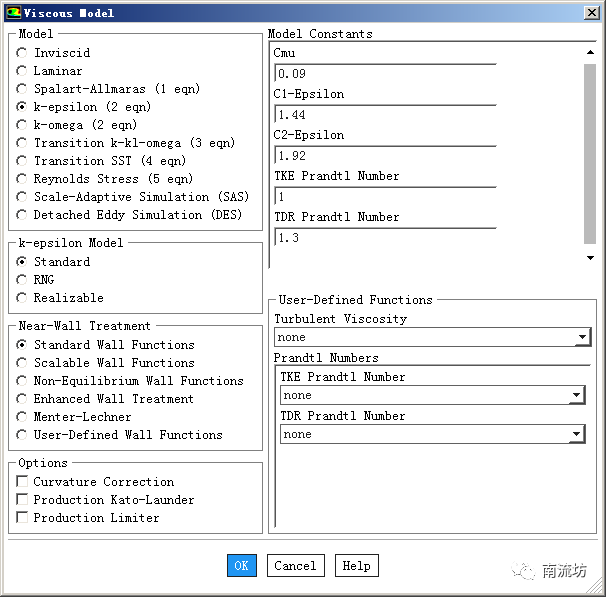

设置湍流模型为标准 k-epsilon
-
边界条件

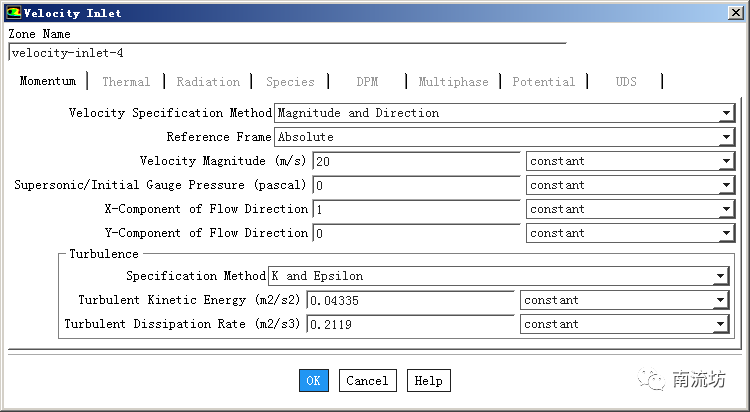

设置入口为速度入口

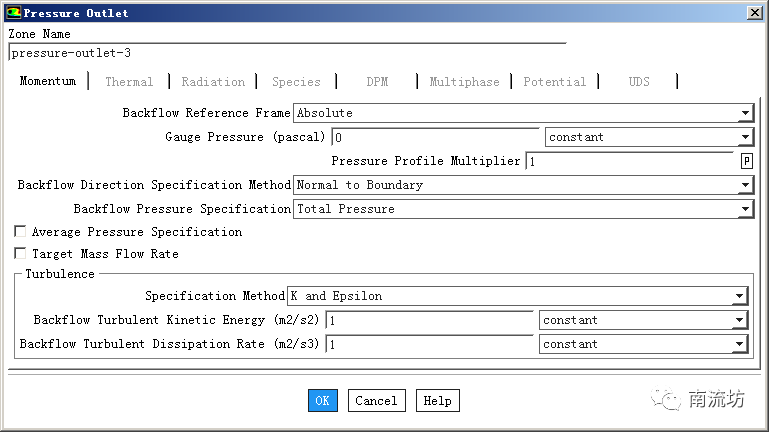

设置压力出口

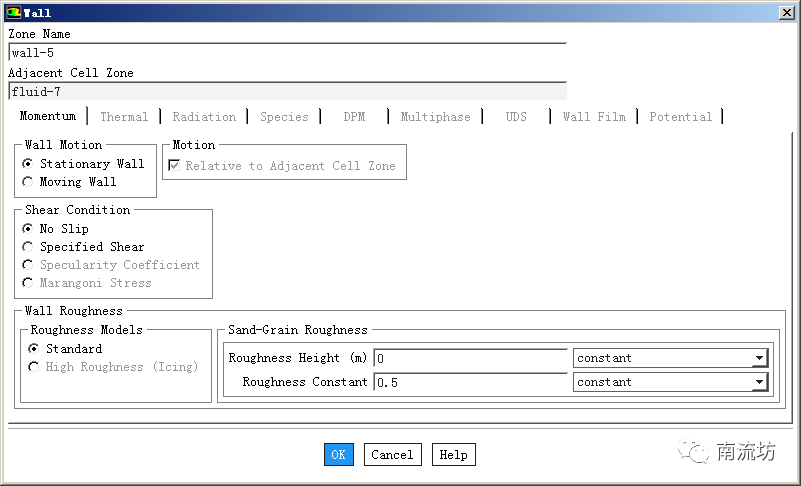

设置壁面皆为无滑移边界
计算结果
-

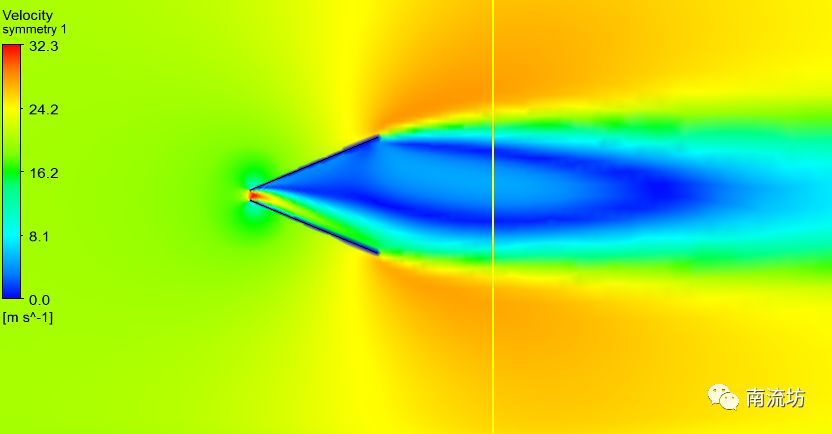

计算域速度场云图
-
计算值与实验值对比

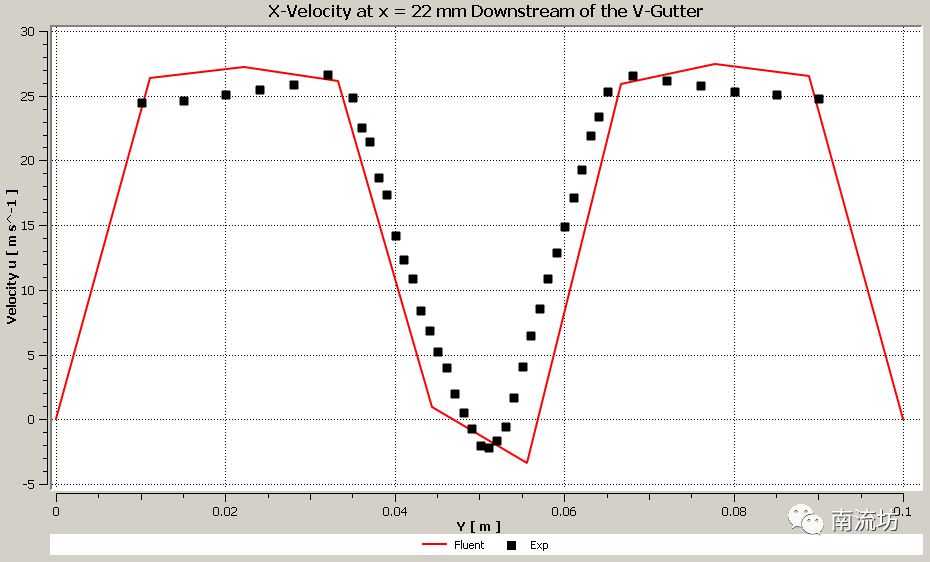

x=22mm位置处x方向速度数值对比
参考文献
J.T. Yang, G.L. Tsai, “Near-wake flow of a v-gutter with slit bleed”. Journal of Fluid Engineering. Vol 115. pp. 13-20, 1993
