渐扩管内湍流流动

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例介绍了渐扩管内湍流流动模拟。

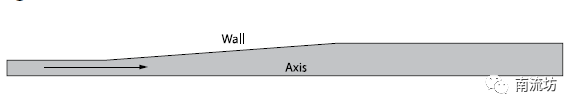

计算域:扩张角为8度,入口段长度为6m,入口半径1m,出口直径2m

物质属性:密度1kg/m3,粘度1.64E-5kg/m-s

边界条件:入口设置充分发展的湍流剖面,平均流速为1m/s

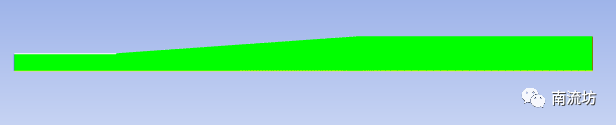

网格划分

采用矩形网格,网格数量为21070

计算设置

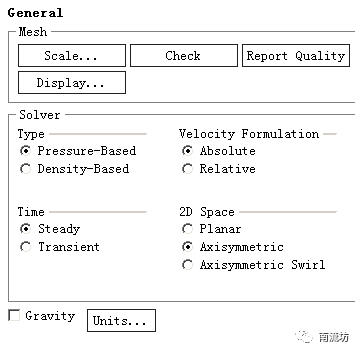

本次计算为稳态湍流轴对称计算。

  • 物质属性

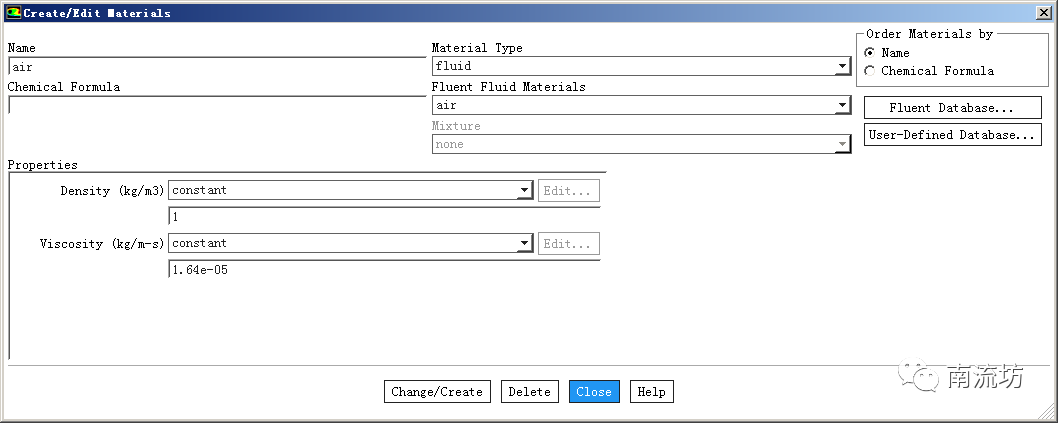

计算物质设置为空气,设置它的密度和粘性

  • 湍流模型

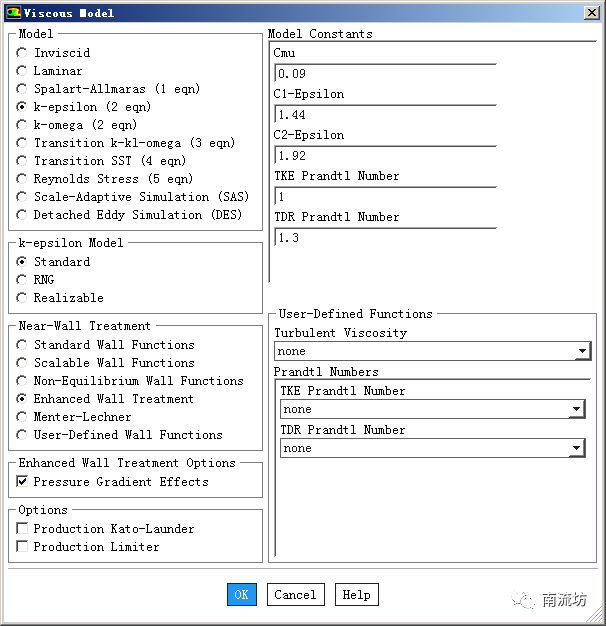

选择标准k-e湍流模型

  • 边界条件

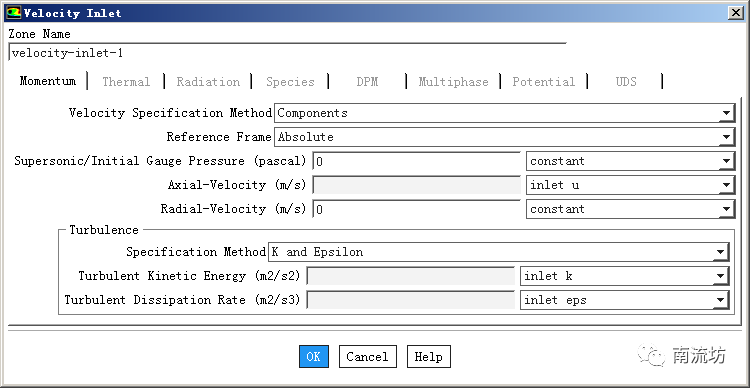

设置入口流速,这里流速值和湍流参数有profile文件读入

profile文件下载地址: https://pan.baidu.com/s/1VzTOWh4vgHqUE8Bq4WW4pA 密码: tn66

设置压力出口

计算结果

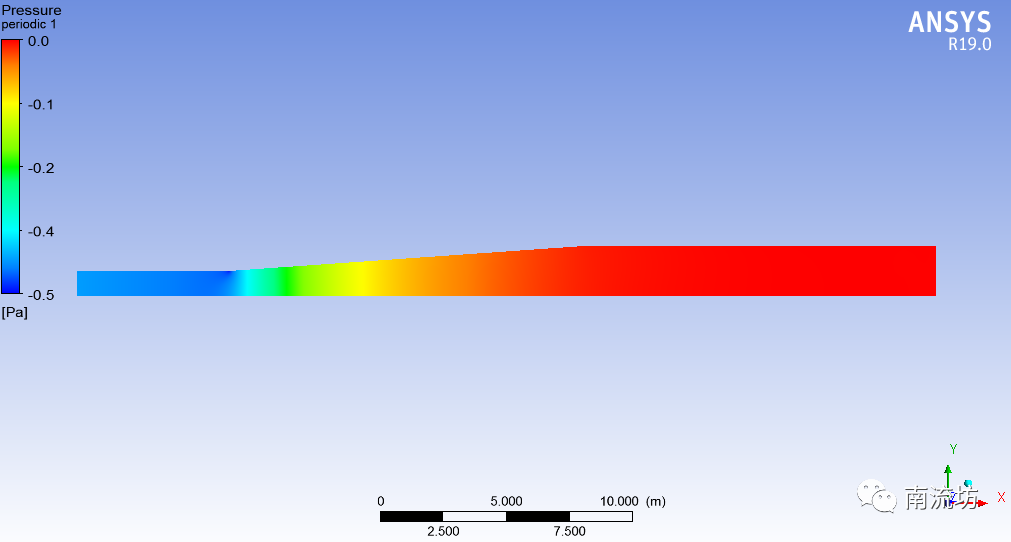

  • 计算域压力场云图

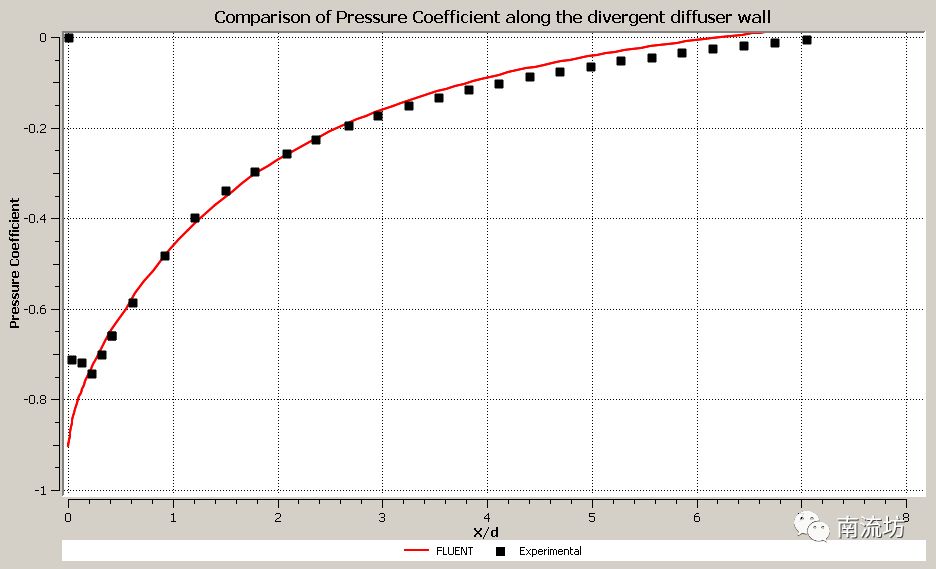

  • 计算值与实验值对比

沿发散扩压器壁压力系数对比图表

参考文献

R. S. Azad, S. Z. Kassab. “Turbulent Flow in a Conical Diffuser: Overview and

Implications”. Phys. Fluids A Vol 1, pg. 564, 1989
