90°弯管中的湍流流动

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例介绍了90°圆管弯管的湍流流动模拟。由于流场的对称性,只进行了一半区域的计算。

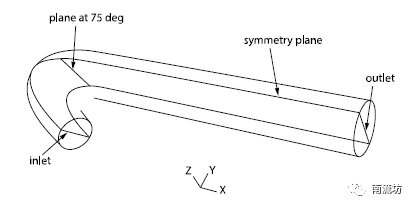

计算域:管道半径0.5m

物质属性:密度1kg/m3,粘度2.3256E-5kg/m-s

边界条件:入口设置充分发展的湍流剖面

网格划分

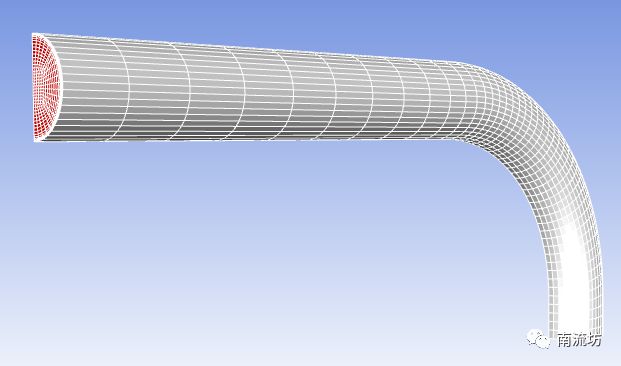

采用六面体网格,网格数量为15705

计算设置

本次计算为稳态湍流计算。

  • 物质属性

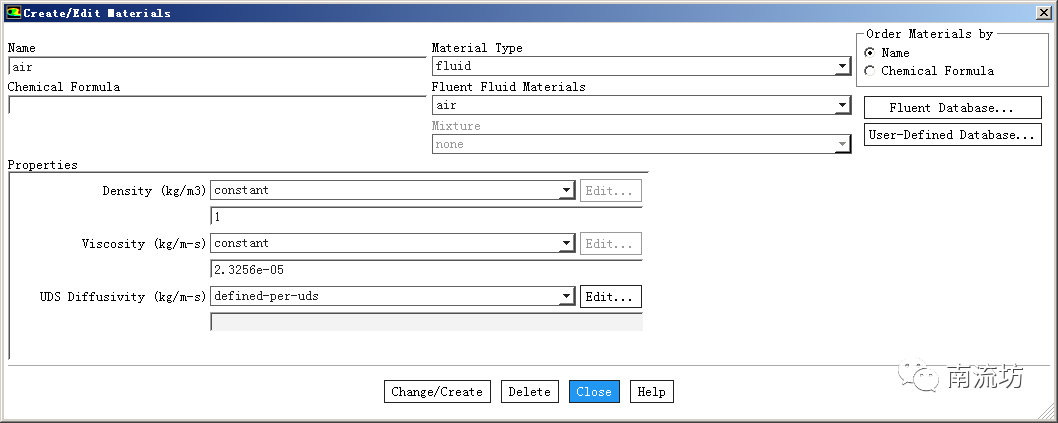

计算物质设置为空气,设置它的密度和粘性

  • 湍流模型

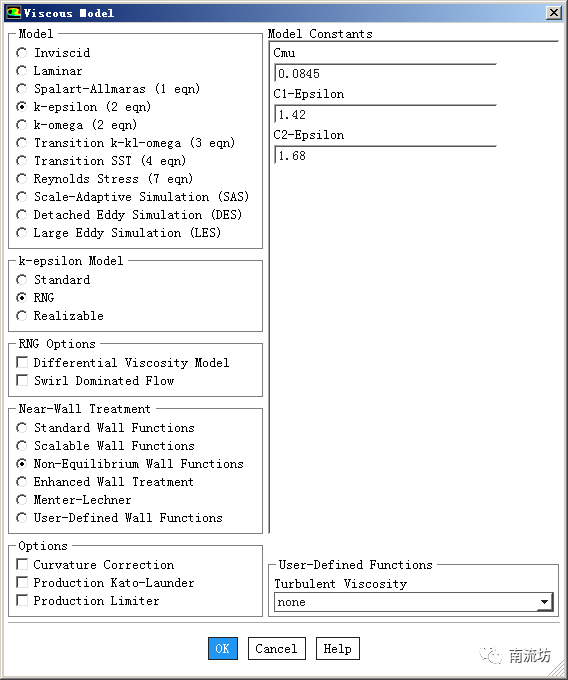

选择RNG k-e湍流模型

  • 边界条件

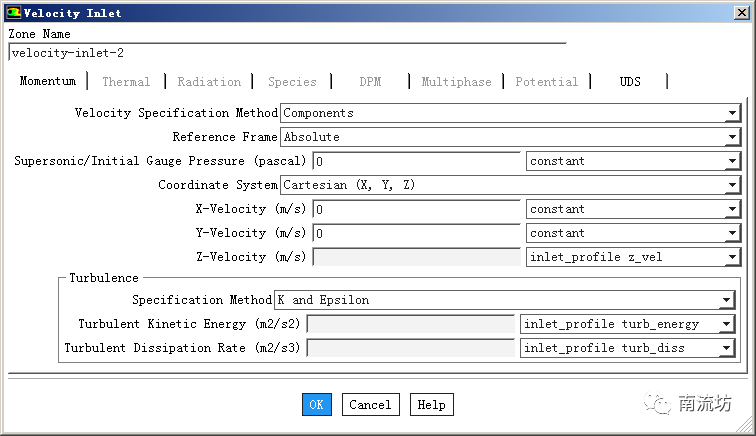

设置入口流速,这里流速值和湍流参数有profile文件读入

profile文件下载地址:

https://pan.baidu.com/s/1Biw_NonFbNd-cpf9vhaPVg 密码: jvry

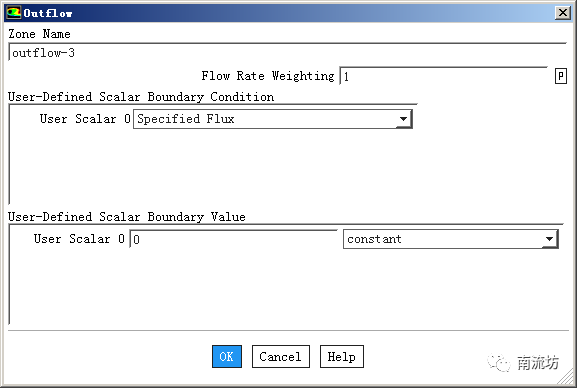

出口设置为出流边界条件

计算结果

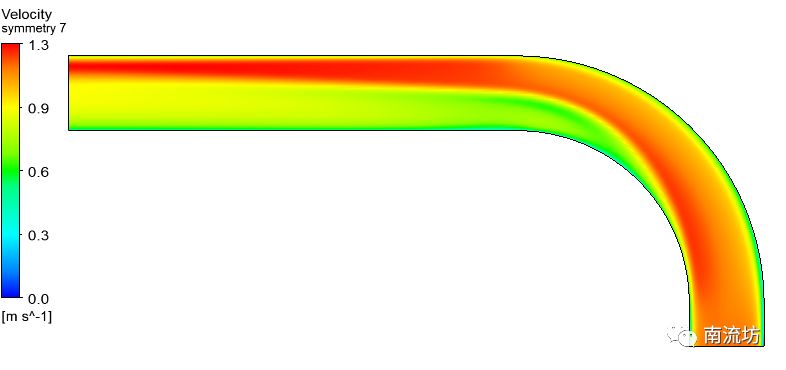

  • 计算域速度场云图

  • 计算值与实验值对比

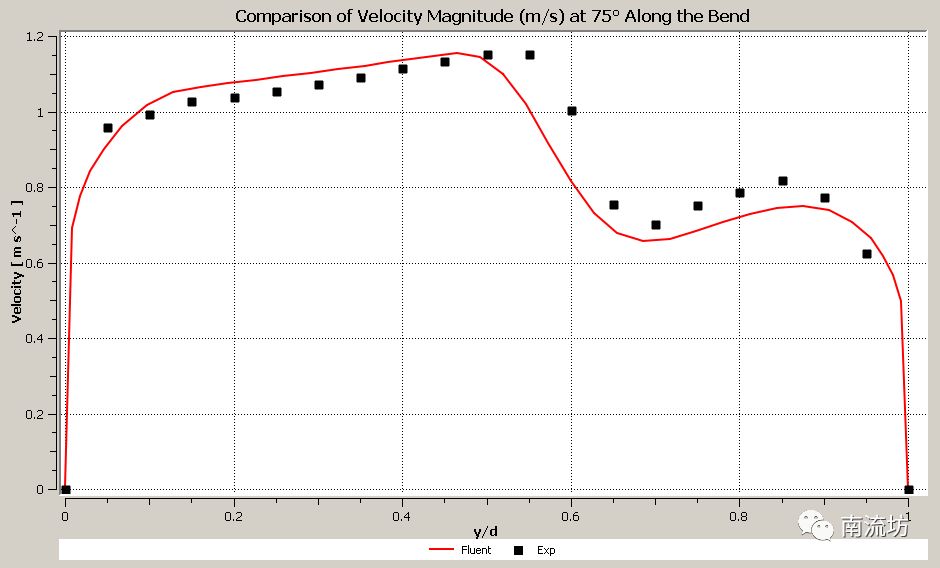

沿弯管75°位置处速度值对比图表

参考文献

M.M. Enayet, M.M. Gibson, A.M.K.P. Taylor, M. Yianneskis, “Laser-Doppler

Measurements of Laminar and Turbulent Flow in a Pipe Bend”. Znt. J. Heat &

Fluid Flow, Vol 3. pp. 213-219, 1982


本篇文章来源于微信公众号: 南流坊
