带压力梯度的库爱特流

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例模拟了粘性流体在相对运动着的两平行平板之间的层流流动。顶板移动速度均匀,下板固定,在平行于板的方向上施加压力梯度。

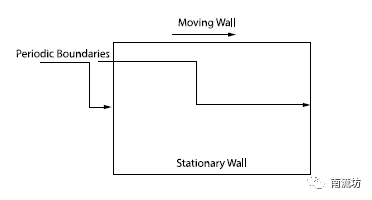

计算域:计算域1.5mX1m

物质属性:密度为1kg/m3,粘度为1kg/m-s

边界条件:顶板移动速度为3m/s,周期性压力梯度为-12Pa/m

网格划分

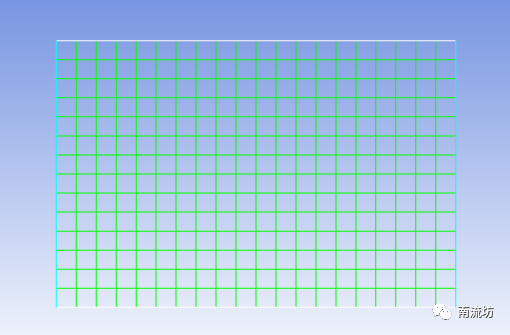

采用矩形网格,网格数量为280

计算设置

本次计算为稳态计算。

  • 物质属性

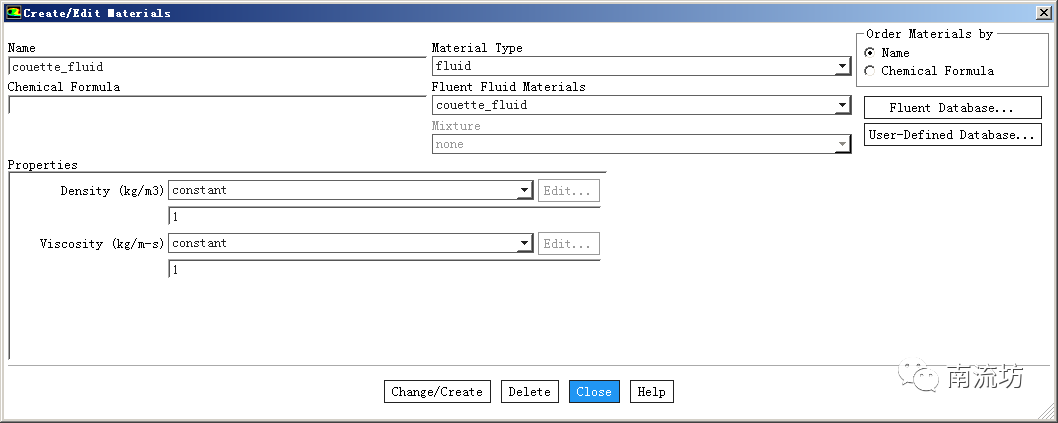

设置物质的密度等参数

  • 湍流模型

选择为层流

  • 边界条件

(1)设置周期性边界

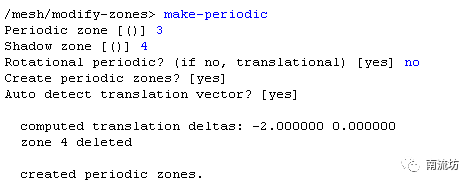

在文本框中输入一下命令,建立周期性边界

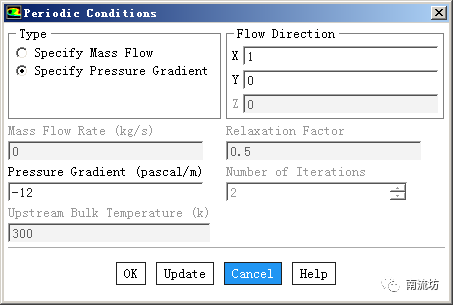

(2)设置周期性压力梯度

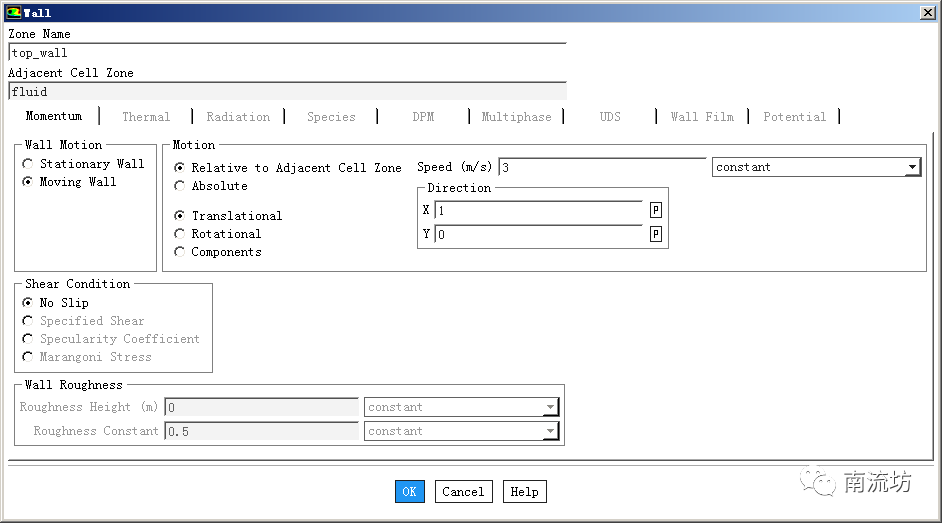

(3)设置顶板边界

计算结果

  • 计算域云图展示

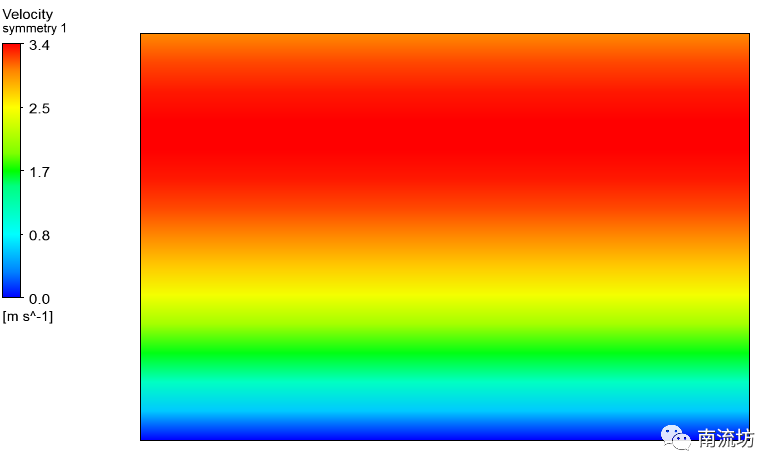

速度云图

  • 计算值与实验值对比

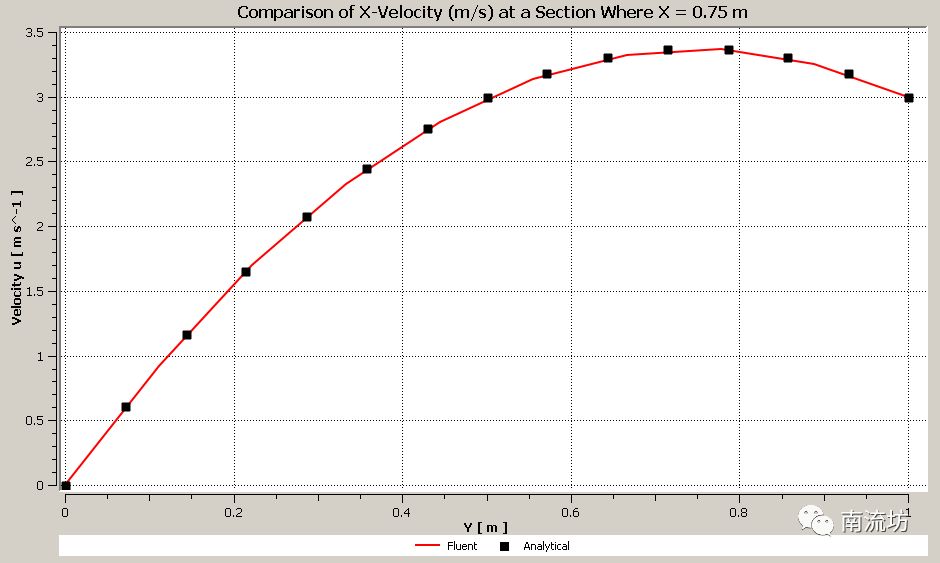

x=0.75m出x方向速度值对比

参考文献

B.R. Munson, T.H. Okiishi,W.W. Huebsch, Fundamentals of Fluid Mechanics, 5th

Edition,Wiley, 2006
