管道膨胀中的湍流换热

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例介绍了完全发展的湍流通过轴对称管膨胀加热流动。膨胀管下游的管壁以恒定的速率加热。

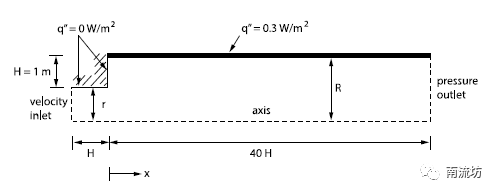

计算域:管道前段半径0.667m,后段半径1.6667 m

物质属性:密度1.225kg/m3,粘度1.68318e-5kg/m-s,比热1006.43J/kg-K,导热系数0.0242W/m-K

边界条件:入口温度273K,热通量为0.3 W/m2

网格划分

采用矩形网格,网格数量为38800

计算设置

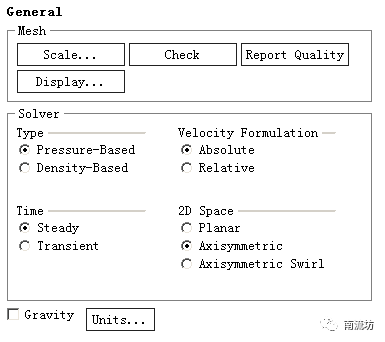

本次计算为稳态轴对称计算。

  • 物质属性

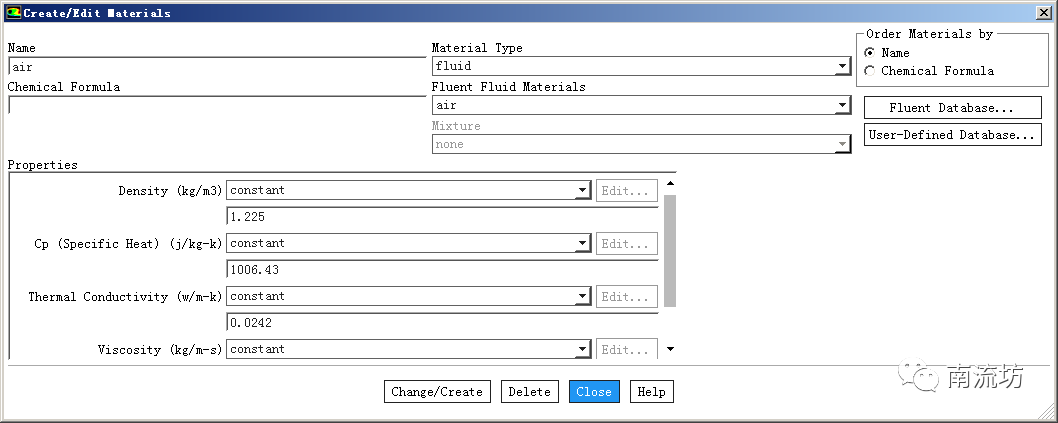

计算物质设置为空气,设置它的密度和粘性

  • 湍流模型

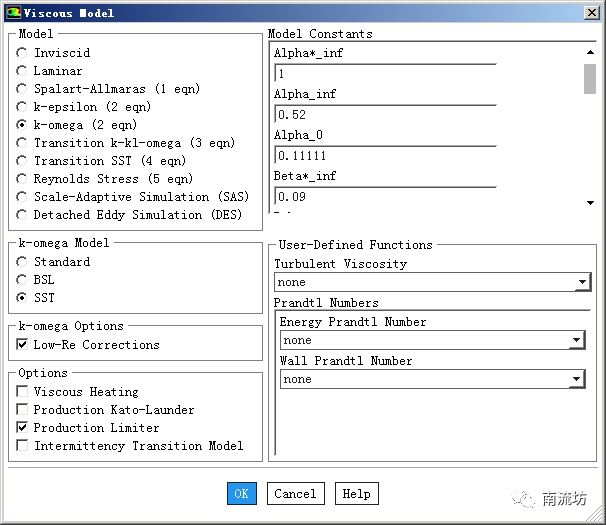

选择SST k-omega湍流模型

  • 边界条件

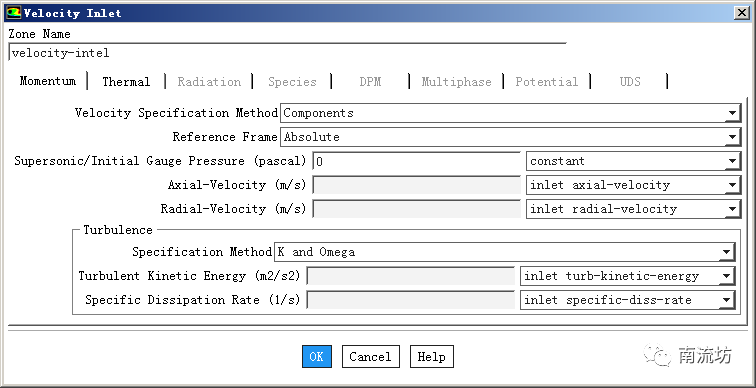

设置左侧入口边界条件,这里流速值和湍流参数有profile文件读入

profile文件下载地址: https://pan.baidu.com/s/1-lyMCk7uFglTaeGvPyDinA 密码: gahf

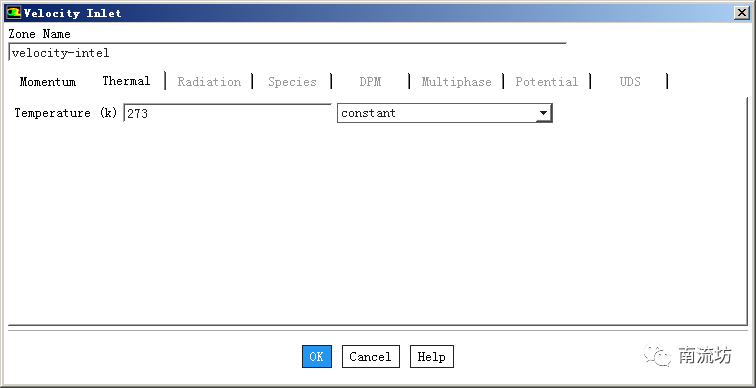

入口温度设置如下

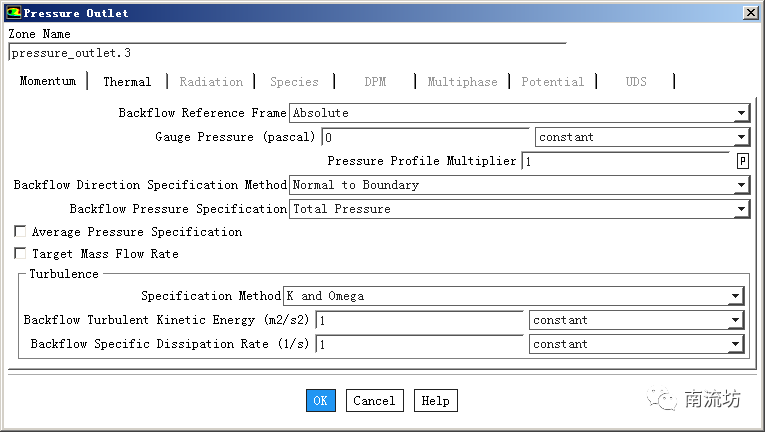

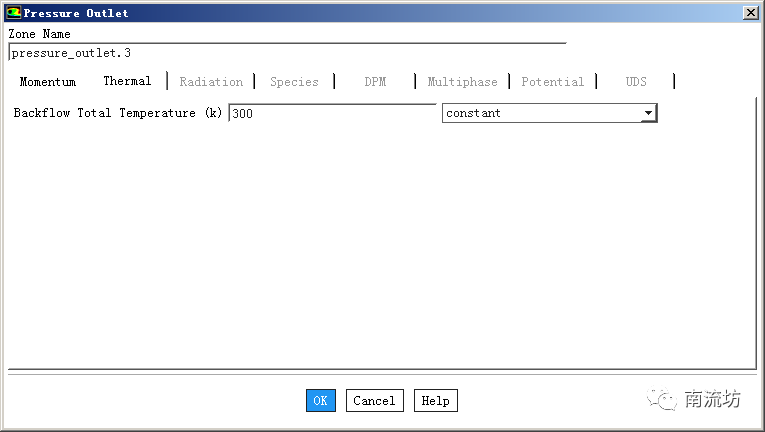

出口为压力出口

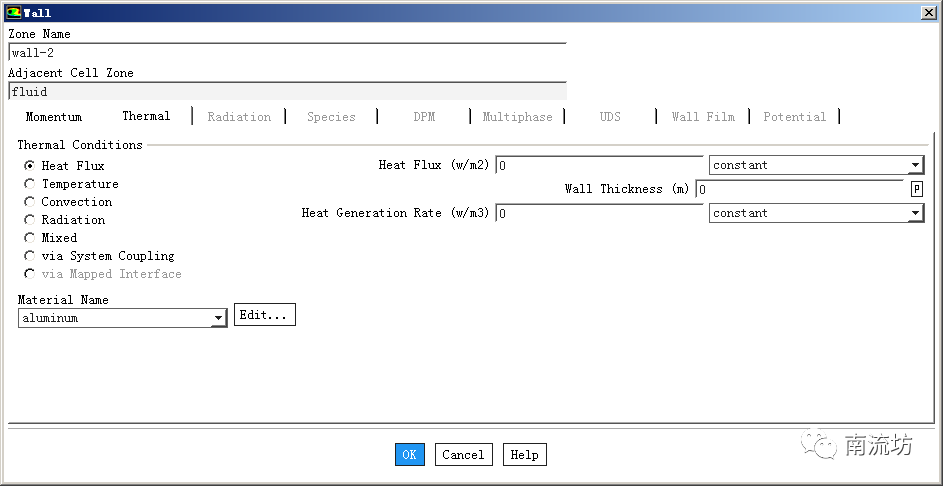

入口段壁面为绝热边界

膨胀段壁面设置热通量

计算结果

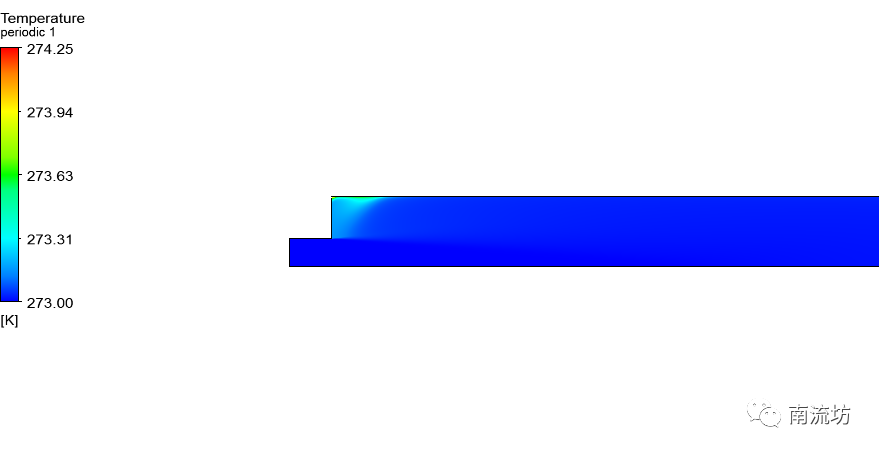

  • 计算域温度场云图

  • 计算值与解析解对比

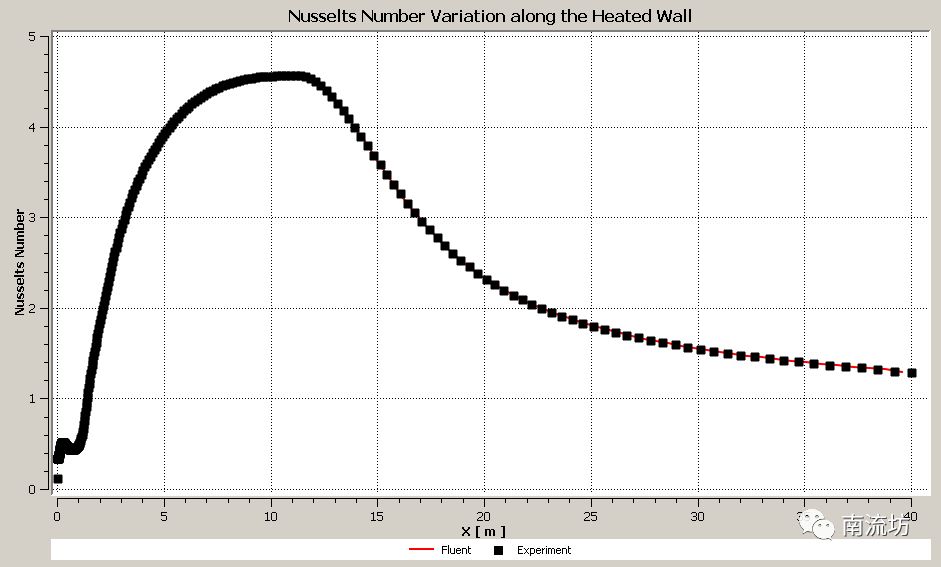

沿加热壁面位置处努塞尔数对比图表

参考文献

J.W. Baughn, B.E. Launder, M.A. Hoffman, R.K. Takahashi, “Local Heat Transfer Downstream of an Abrupt Expansion in a Circular Channel With Constant Wall Heat Flux”, Journal of Heat Transfer, Vol 106, pp. 789-796, 1984
