喷管中正激波超音速流动

内容纲要

参考资料:ANSYS Fluid Dynamics Verification Manual


算例说明

本案例介绍了喷管中正激波超音速流动,来流最大马赫数为2.2。

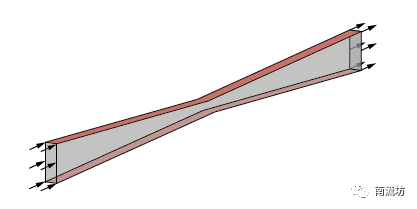

计算域:喷管长2m,出口与喉道面积比为3

物质属性:理想气体,粘度为1.7894e-5kg/m-s

边界条件:来流压力为200kPa,总温为500K,墙壁温度为328K,出口表压为75kPa

网格划分

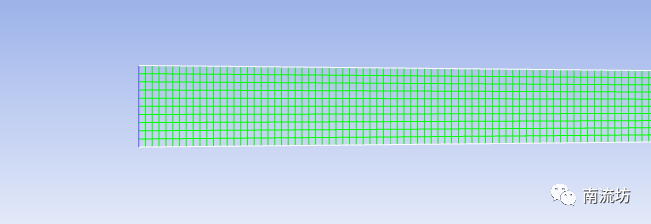

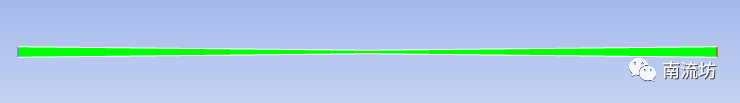

采用矩形网格,网格数量为8000

计算设置

本次计算为稳态湍流计算

  • 物质属性

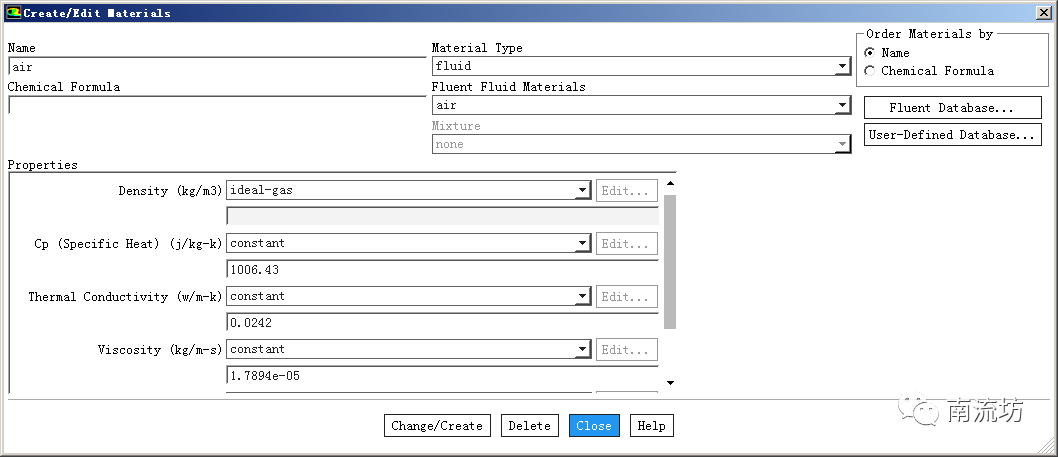

计算域内流体物质为空气,设置它的密度和粘性参数

  • 湍流模型

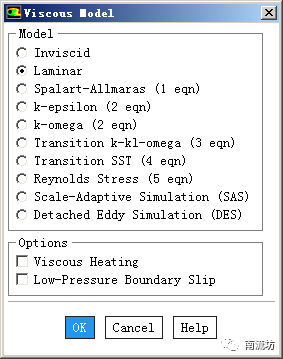

本次计算为层流计算

  • 能量方程

激活能量方程

  • 边界条件

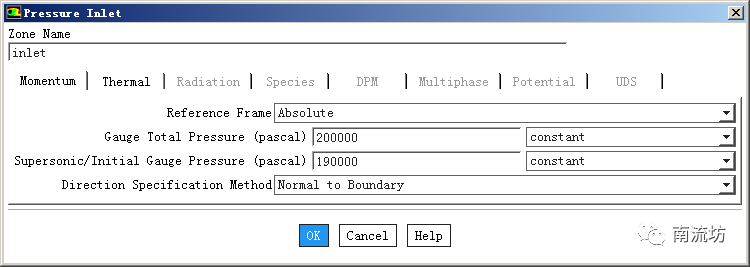

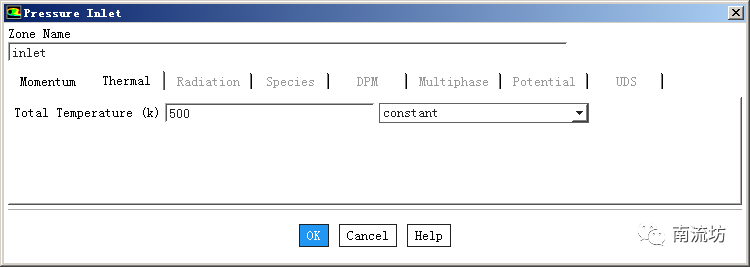

计算域左侧为压力入口

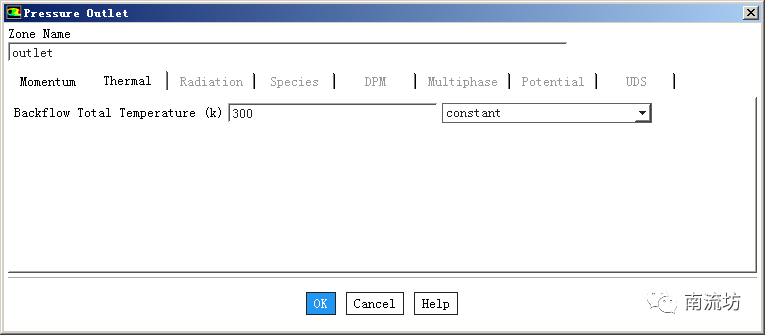

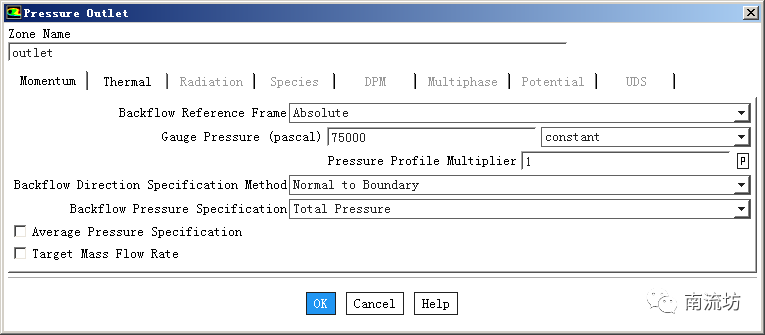

计算域右侧为压力出口

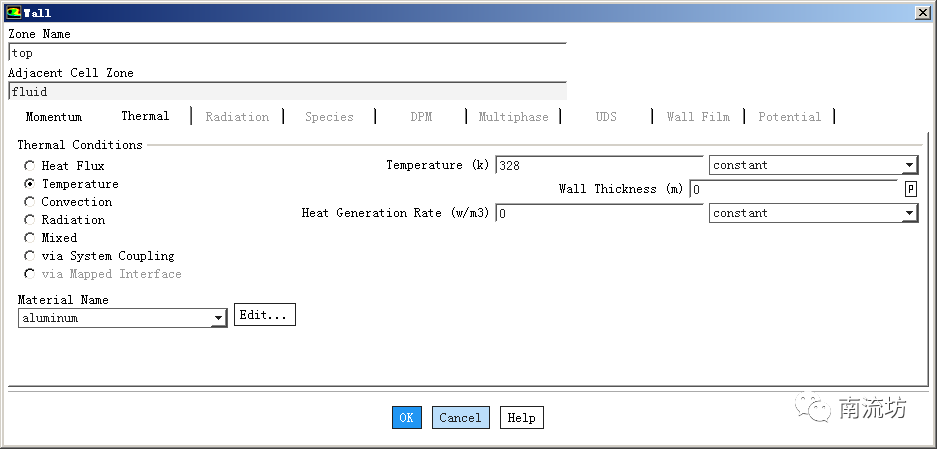

设置喷管壁面温度

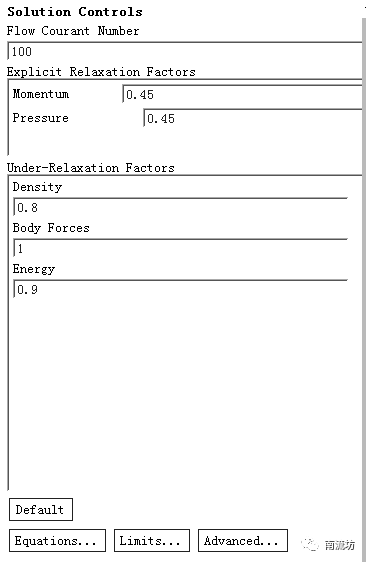

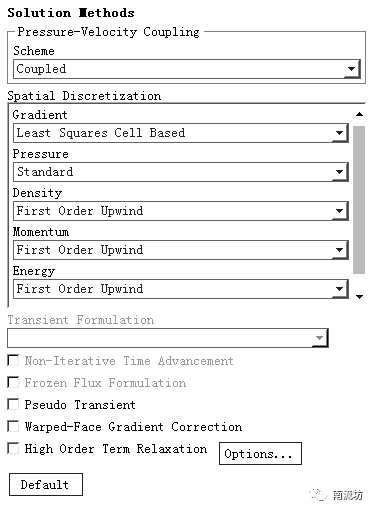

  • 设置求解方法和松弛因子

计算结果

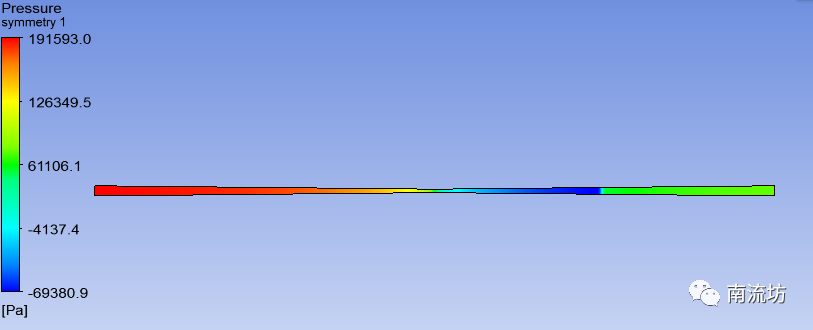

  • 计算域压力场云图

  • 计算值与实验值对比

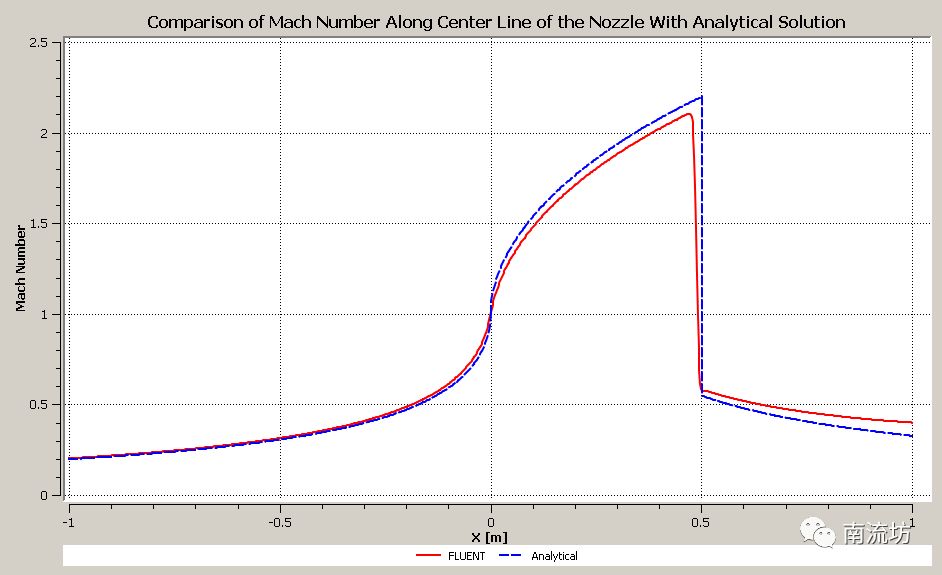

喷管中心线位置处马赫数对比

参考文献

F. M.White. Fluid Mechanics. 3rd Edition. McGraw-Hill Book Co., New York, NY.
