本案例演示Fluent Meshing的传统操作流程（outline View）的基本操作方式。

案例导入其他网格软件生成的面网格，在Fluent Meshing中对导入的面网格进行检查及重构，并生成体网格。Fluent Meshing支持导入很多第三方网格生成工具导出的面网格，如Gambit、Hypermesh、ANSA等。

本案例中导入的面网格通过ANSYS Meshing模块生成。

1 导入网格

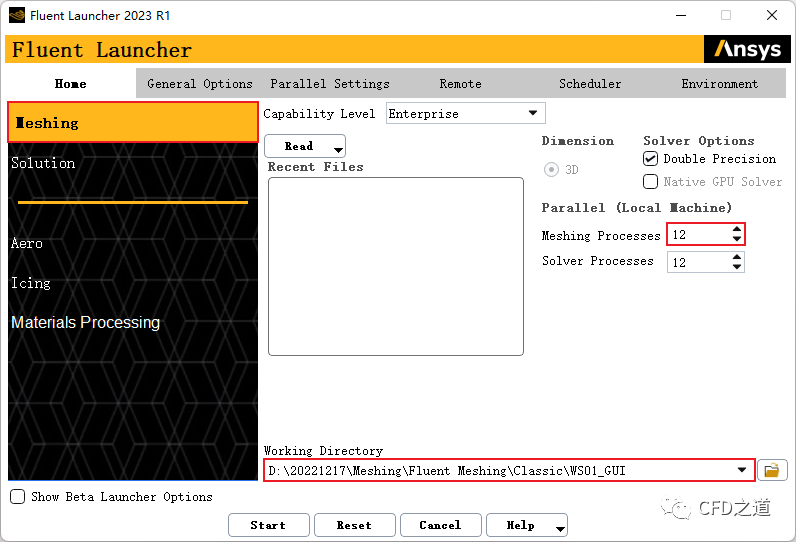

• 启动Fluent Launcher。如下图所示，选择列表项Meshing ，可以指定Meshing Processes及Working Directory

注：Fluent Meshing允许以并行的方式生成计算网格。

”

• 选择菜单File → Read → Boundary Mesh…，读取面网格文件WS01_Pipes.msh。文件下载链接见文末。

注：这里也可以使用Read → Mesh…导入网格。Mesh既可以导入面网格，也可以导入体网格。Boundary Mesh只能导入面网格。

”

• 右键选择模型树节点Unreferenced，选择菜单项Draw显示导入的网格

选择Ribbon中Display选项下的Face Edges，可查看图形窗口中的网格。

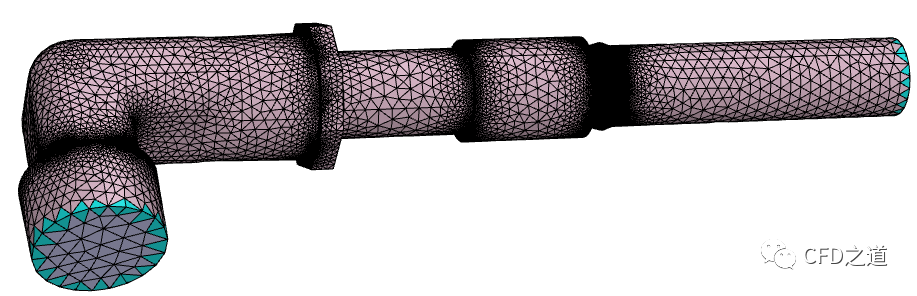

网格如下图所示。

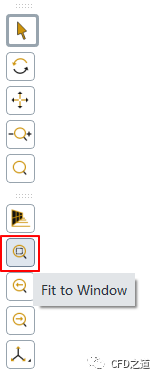

若在图形窗口中看不到网格，可以点击图形窗口的工具条按钮Fit to Window最大化图形显示。

2 创建面网格

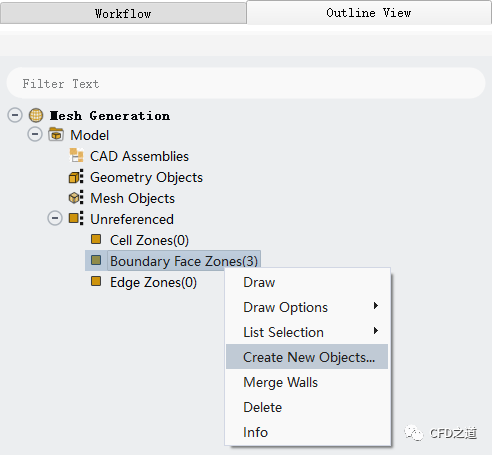

• 右键选择模型树节点Unreferenced > Boundary Face Zones，选择菜单项**Create New Objects...**弹出设置对话框

• 弹出的对话框中选择全部Face Zone，指定Object Name为pipes，选择Object Type为mesh，激活选项Create a label for each face zone，点击Create按钮创建网格

注：选项Create a label for each face zone能够为已命名的边界重新创建标签，强烈建议在创建网格时将其选中。较高版本的Fluent Meshing中才有此选项。

”

3 网格清理

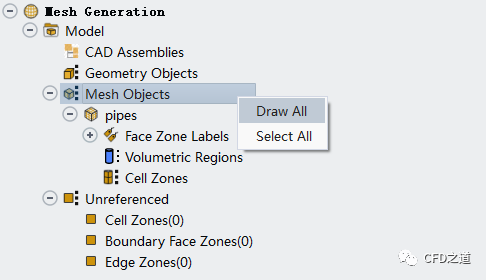

• 右键选择模型树节点Mesh Objects，选择菜单项Draw All显示网格

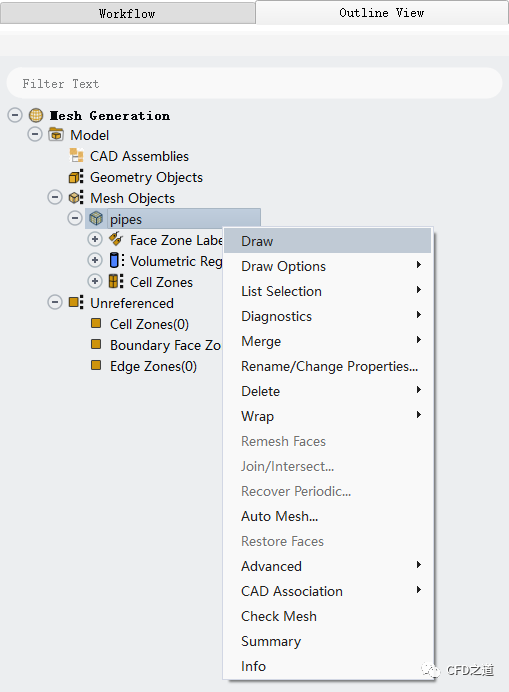

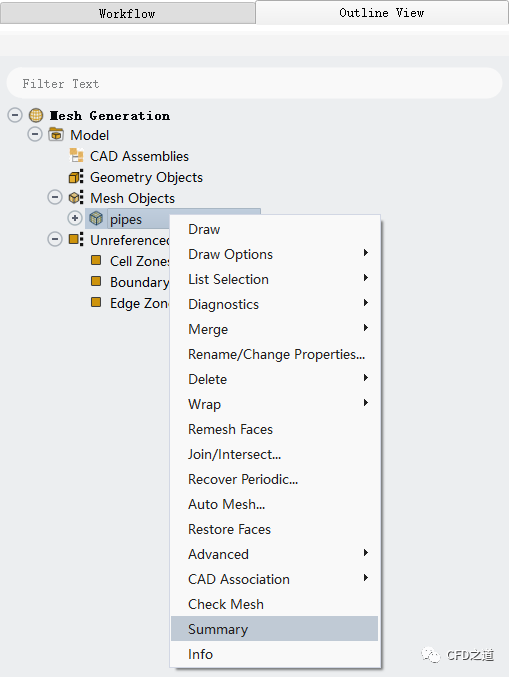

• 右键选择模型树节点Mesh Objects > pipes，点击弹出菜单项Summary 查看面网格信息

在TUI窗口中显示如下图所示信息。

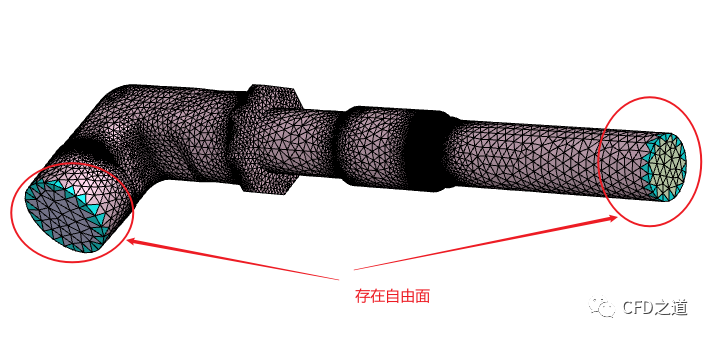

可以看到导入的网格中存在一些自由面（free-faces），在生成体网格之前可以将其清除掉。

注：在进行体网格生成之前，有必要检查并修复面网格，良好的面网格是生成高质量体网格的必要条件。

”

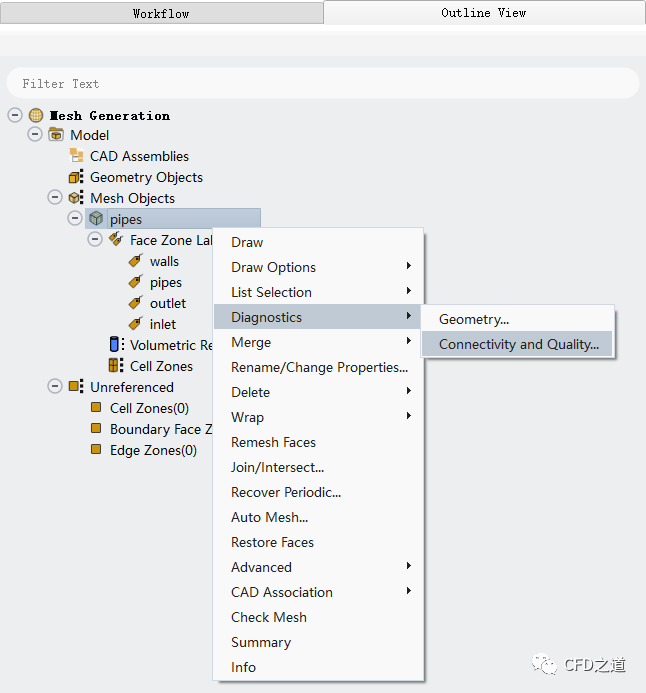

• 右键选择模型树节点pipes，选择菜单项Diagnostics → Connectivity and Quality...弹出网格修复对话框

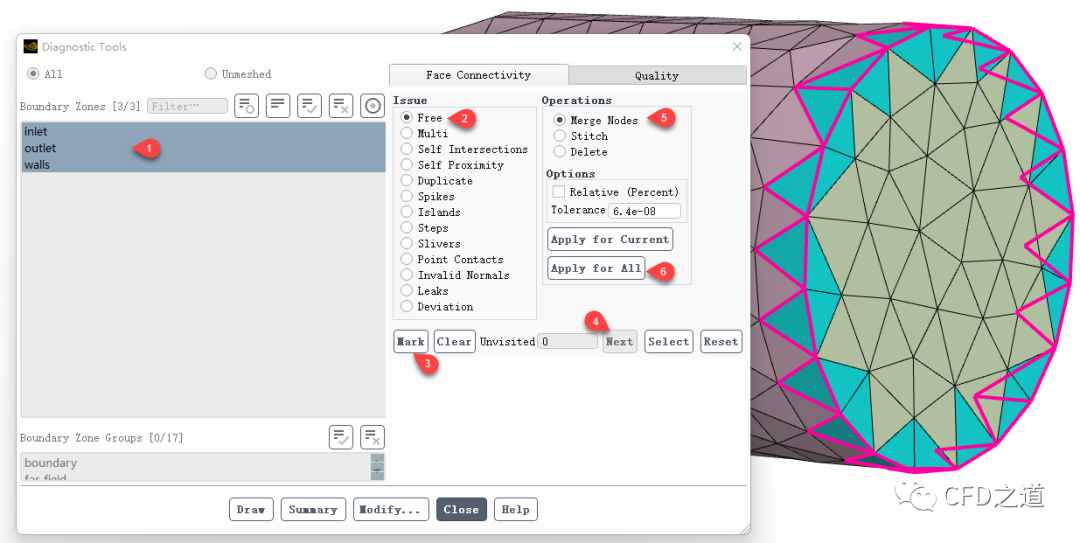

• 如下图所示，选择Face Connectivity标签页下选择Free，点击Mark按钮，并点击First按钮若干次，直至Unvisited后的数量为0 ，选择选项Merge Nodes，点击按钮Apply for All

• 处理完毕后点击对话框按钮Summary 查看网格信息

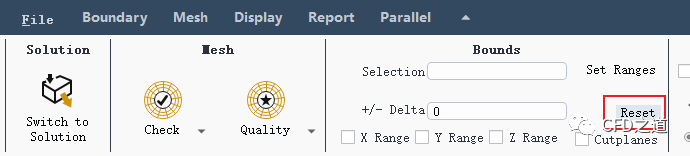

• 点击Ribbon工具栏中Bounds下的Reset按钮

• 右键选择模型树节点Mesh Objects，选择菜单项Draw All在图形窗口中重新显示网格

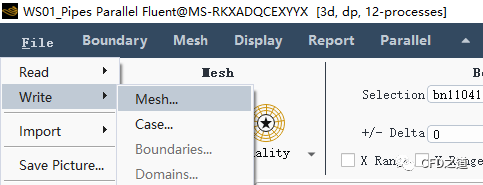

此时面网格处理完毕，可以选择菜单File → Wriete → Mesh保存面网格。

4 创建体网格

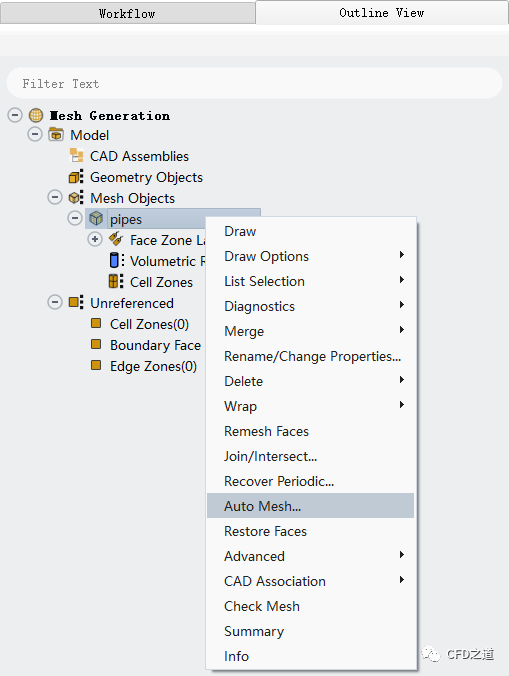

• 右键选择模型树节点pipes，选择弹出菜单项Auto Mesh...，弹出网格生成对话框

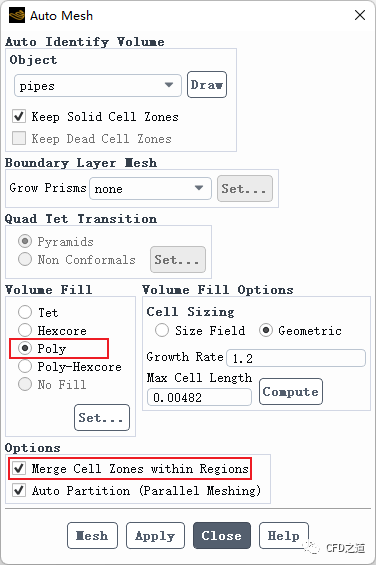

• 如下图所示，采用如下图所示设置，点击Mesh按钮生成多面体网格

在这里可以设置边界层网格参数，关于边界层设置，在后续的案例中再描述。

”

5 查看网格

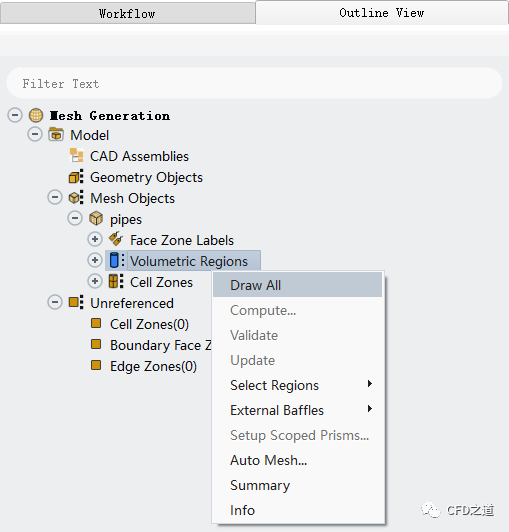

• 右键选择模型树节点Volumetric Regions，点击菜单项Draw All 可以查看生成的网格

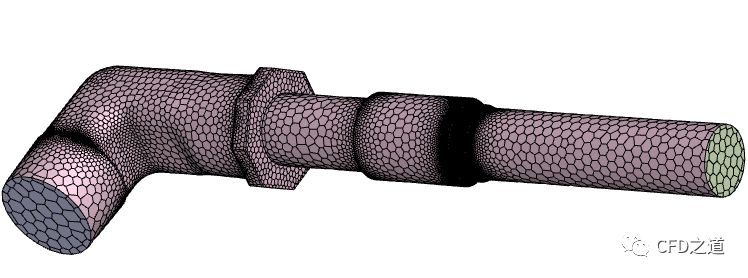

生成的多面体网格如图所示。

可以利用Clipping Planes查看截面上的网格。

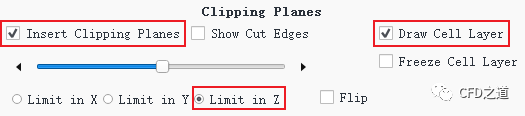

• 激活选项Insert Clipping Plane及Draw Cell Layer，可以通过选择Limit in X、Limit in Y或Limit in Z选择查看X,Y,Z截面上的网格

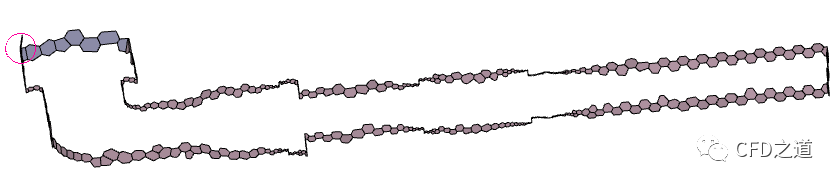

如下图所示为显示z切面上的体网格。

除了可以使用切平面显示体网格外，还可以利用Bounds进行自定义切面显示。

• 键盘输入快捷键Ctrl+N切换至节点选择模式，利用鼠标右键在图形窗口中选择如下图所示的节点

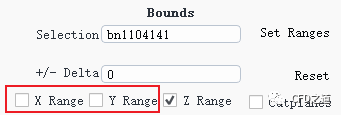

• Ribbon工具栏中点击按钮Set Ranges，取消选择X Range及Y Range

• 右键选择节点Pipe，并选择菜单项Draw显示网格

此时图形窗口网格显示如图所示。

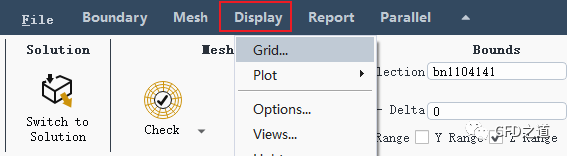

• 选择菜单Display → Grid，弹出显示对话框

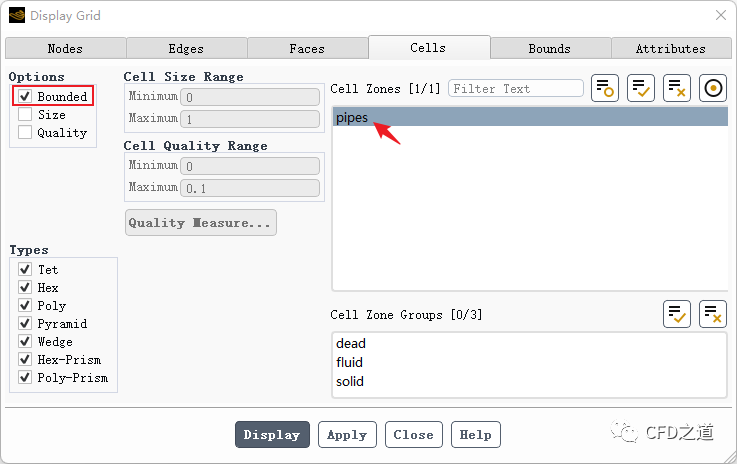

• 如下图所示，切换至Cells标签页，激活选项Bounded，选择Cell Zones列表项，点击Display按钮显示网格

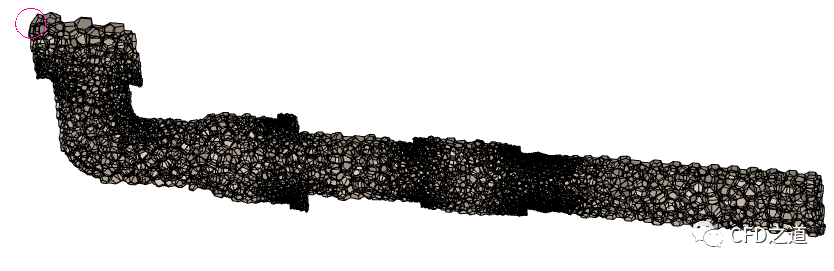

剖面网格如下图所示。

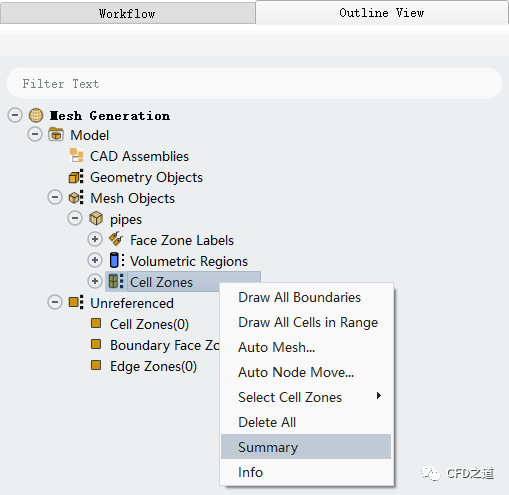

• 右键选择模型树节点Cell Zones，选择菜单项Summary查看网格信息

TUI窗口显示的网格信息如下图所示。

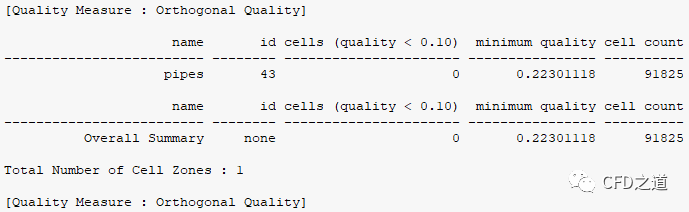

可以看到网格数量、网格质量以及质量评价指标等信息，如图所示，网格数量为91825，最小质量为0.22301118，采用的网格质量度量指标为正交质量。

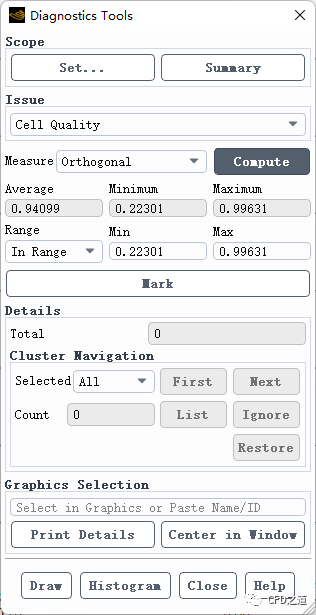

• 点击按钮Quality → Diagnostics Tools...打开网格质量检查对话框

在Diagnostics Tools对话框中可以对网格质量进行全面的检查

• 利用菜单File → Write → Mesh... 可保存体网格

6 准备计算网格

生成的体网格可以直接传递到Solution模式下进行求解。

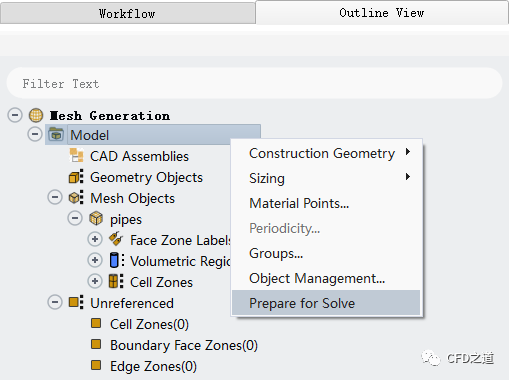

• 右键选择模型树节点Model，选择菜单项Prepare for Solve 可以对网格进行检查，并清理掉一些网格中重复的自由节点

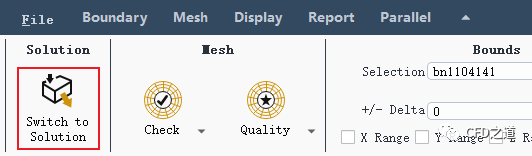

• 点击Ribbon按钮Switch to Solution切换到Fluent Solution模式

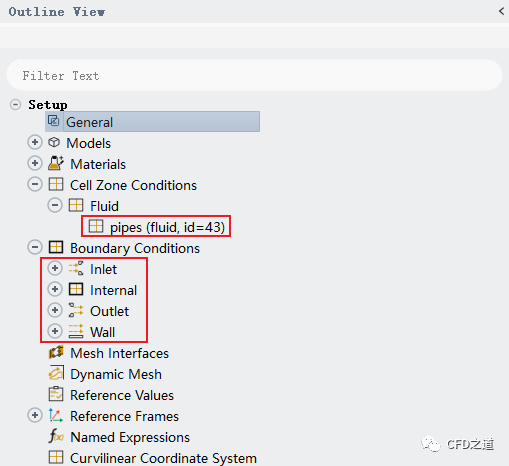

• 在Fluent中检查计算区域与边界信息，如下图所示

区域与边界信息都齐全，可以进行下一步的设置计算。

较新版本的Fluent Meshing提供的Watertight Geometry工作流及Fault-Tolerant Meshing工作流能够满足绝大多数工程需要，不过传统工作流程在进行几何面修复、清理，以及网格编辑与网格质量控制方面依然是不可或缺的。传统工作流程在文档中被称为Advanced Meshing Topic，想要更精细的控制网格，有必要掌握传统工作流程的一些基本操作。
