本案例演示在CFX中利用浸没实体（Immersed Solid）模拟齿轮泵的基本过程。

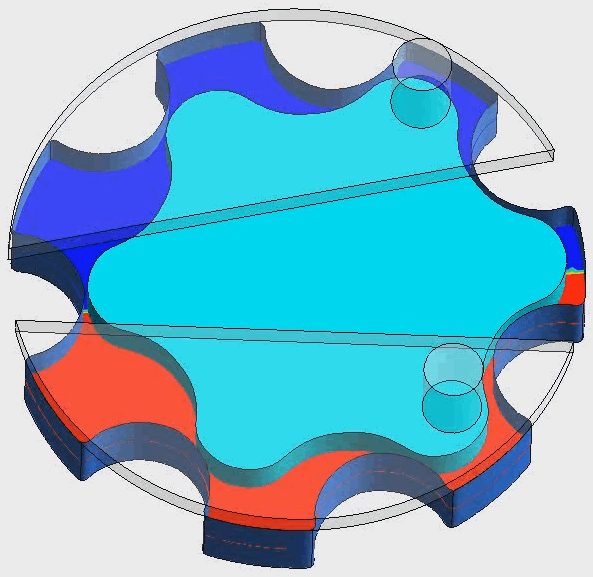

计算结果如下所示。

1 问题描述

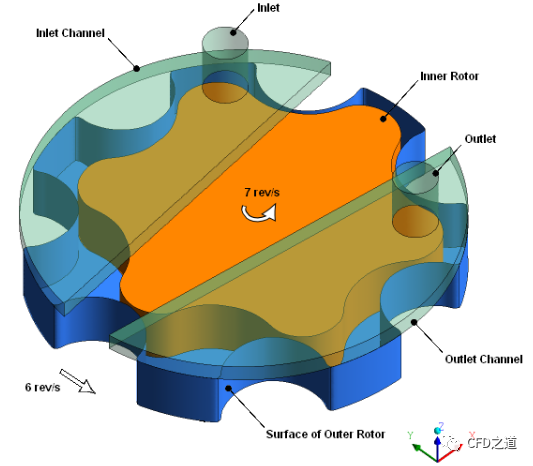

计算模型如图所示。

出口处的平均相对静压为1 psi；进口处的相对总压为0 psi。内部齿轮转子的旋转速率为7转/秒；外部齿轮转子的旋转速度为6转/秒。两个转子之间的流体区域直径约为7.3厘米。

案例使用浸没实体域来模拟内部转子，利用一个旋转的流体域来模拟紧贴内部转子的水，以及一个静止的流体域来建模进出口通道中的水。为模拟静止的泵壳（未在图中显示），将在旋转流体域的顶部（正Z面）上的非重叠部分（位于进出口通道之间）上应用反向旋转壁面条件。为模拟外转子齿的上表面，将在进出口室的下表面的非重叠部分上应用旋转壁面条件。

注：浸没实体与重叠网格有点儿类似，但前处理有所不同，网格不需要挖洞，更容易处理。浸没实体模型的边界位置计算精度比不上重叠网格。目前商业软件中，只发现CFX中提供有浸没实体模型。

”

2 CFX设置

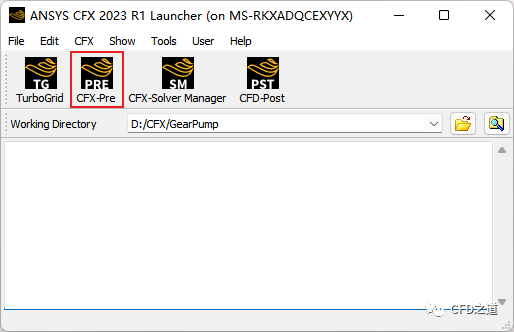

• 启动CFX，指定工作路径，进入CFX-Pre

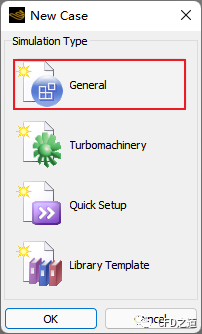

• 选择菜单File > New Case打开设置对话框，选择General项创建case

• 保存case文件为ImmersedSolid

2.1 导入网格

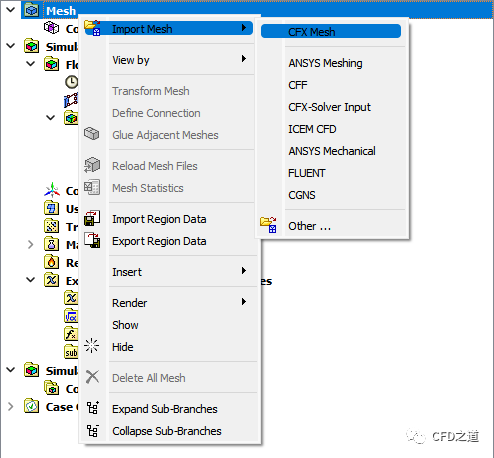

• 右键选择模型树节点Mesh，点击弹出菜单项Import Mesh > CFX Mesh导入计算网格ImmersedSolid.gtm

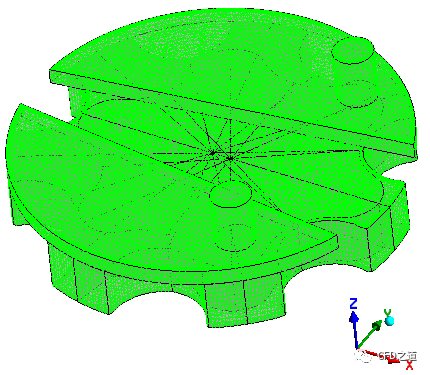

导入的网格如图所示。

2.2 创建表达式

创建用于定义瞬态时间步长的表达式。内(或外)转子每1/42秒经过一个齿。选择一个时间步长，以30个时间间隔来求解此运动。

• 右键选择模型树节点Expressions，点击弹出菜单项Insert → Expression插入表达式，命名为dt

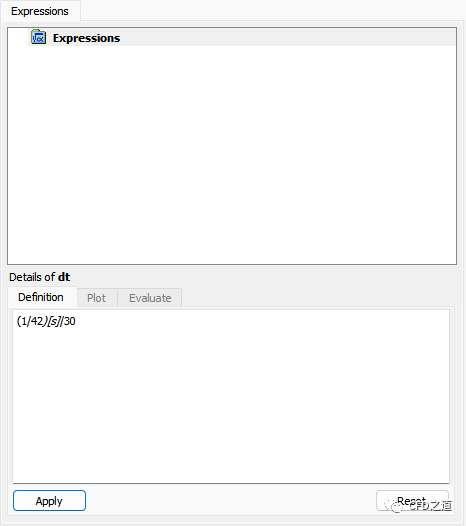

• 定义表达式为(1/42)[s]/30

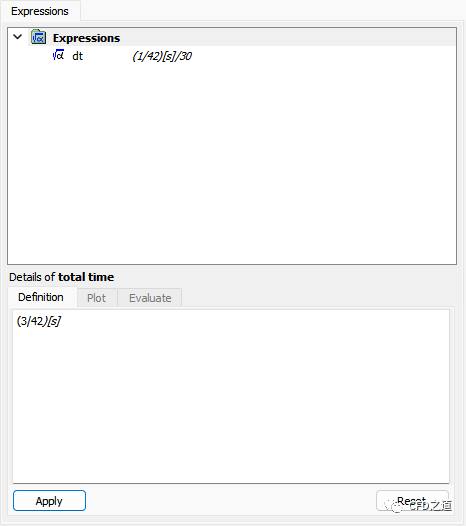

• 相同方式定义另一个表达式total time

2.3 设置分析类型

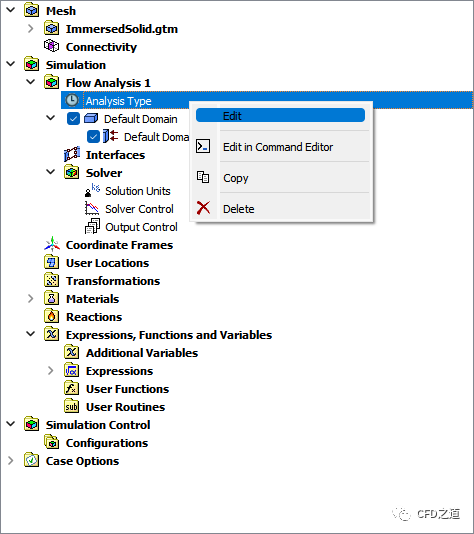

• 右键选择模型树节点Analysis Type，点击弹出菜单项Edit打开设置面板

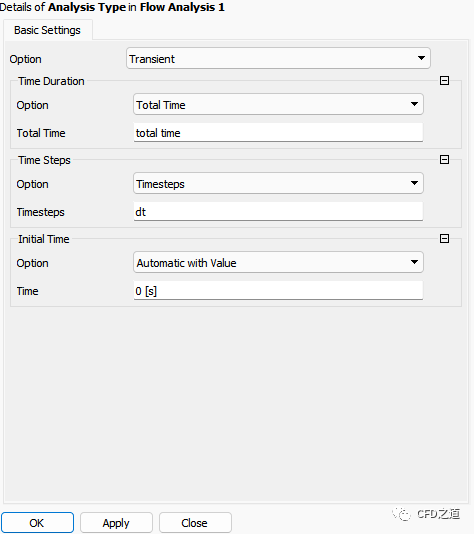

• 如下图所示设置瞬态计算参数

2.4 创建区域

1、创建浸没实体域

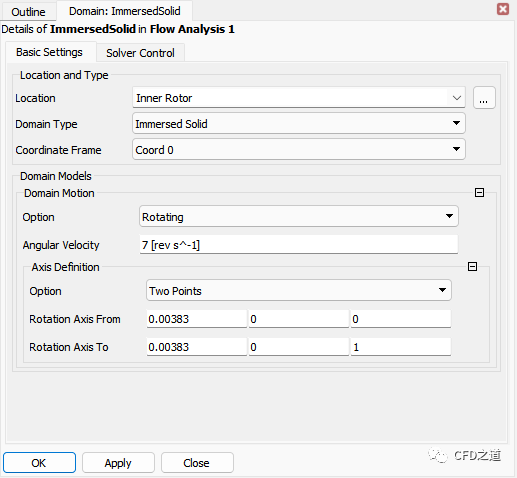

• 选择菜单Insert > Domain创建区域并命名为ImmersedSolid

2、创建静止流体域

• 选择菜单Insert > Domain创建区域并命名为StationaryFluid

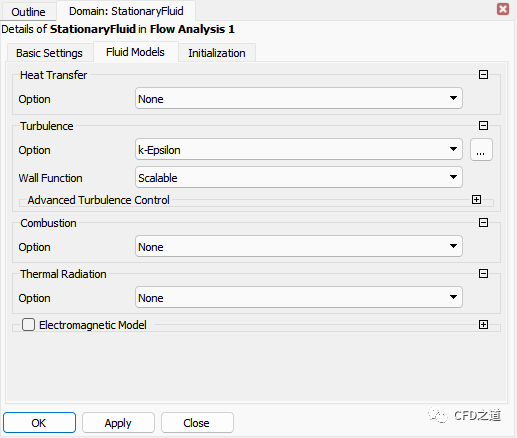

• 设置Fluid Models选项卡中的参数，如下图所示

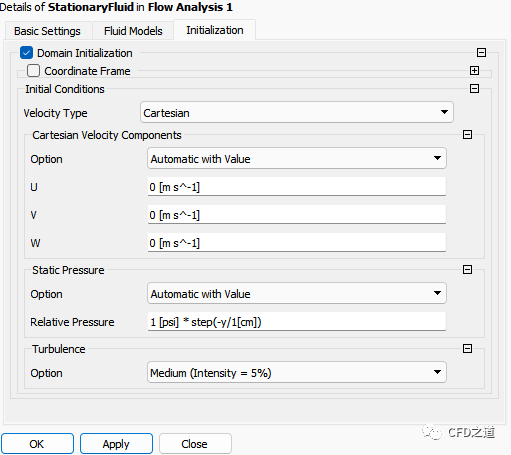

• 设置Initialization选项卡中的参数

3、创建旋转流体域

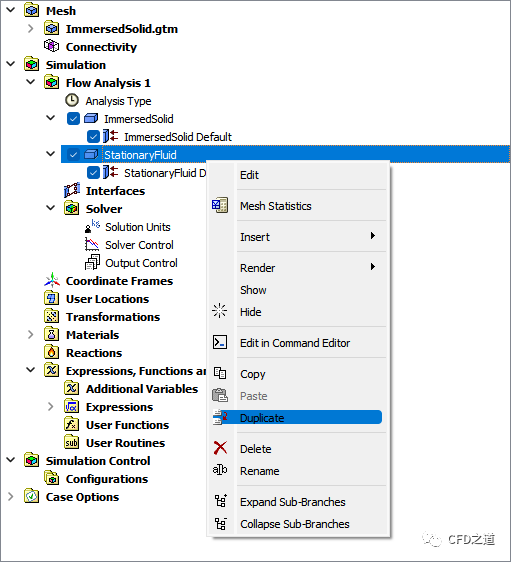

• 复制静止流体域并修改名称为RotatingFluid

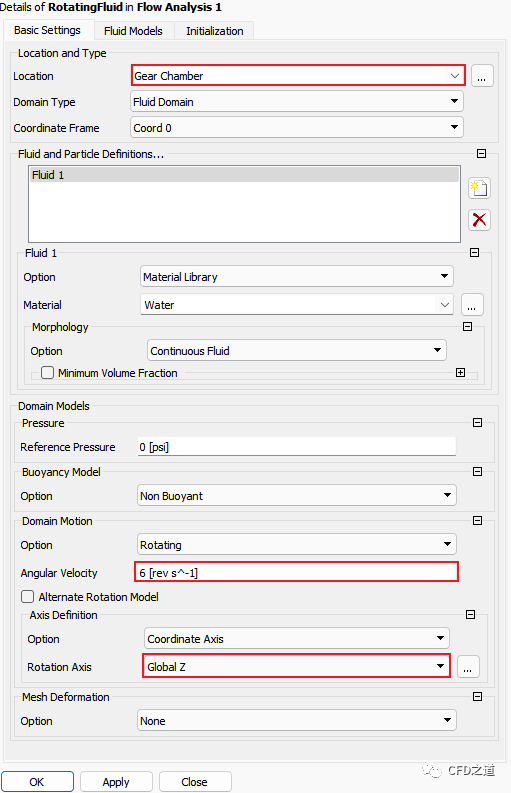

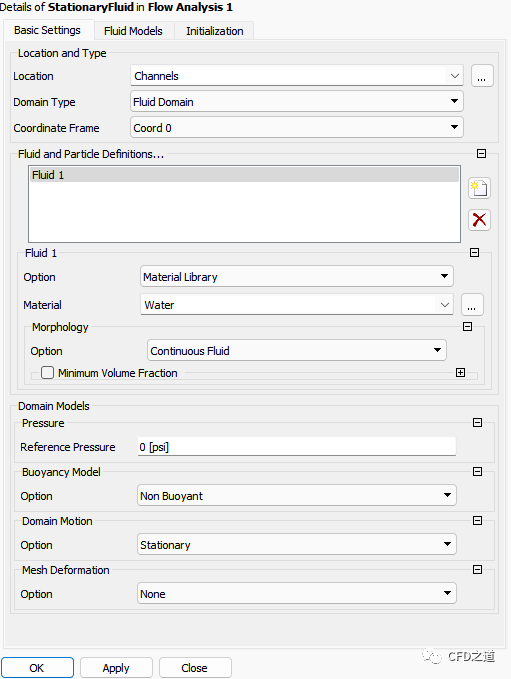

• 设置Basic Settings选项卡中的参数

2.5 创建区域交界面

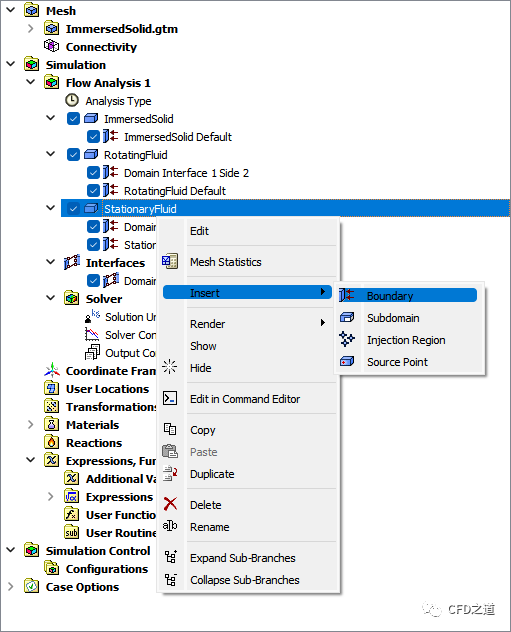

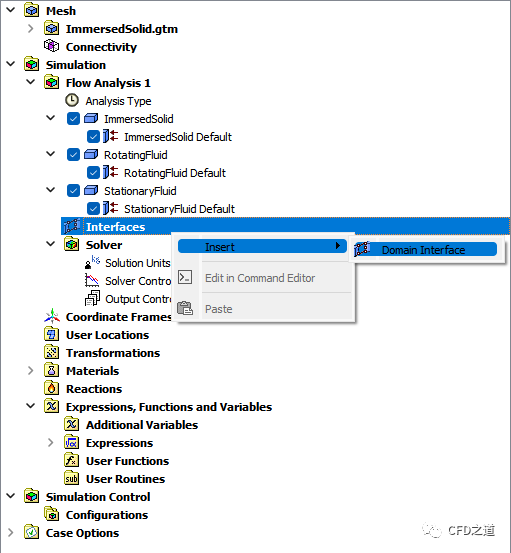

• 右键选择模型树节点Interfaces，点击弹出菜单项Insert → Domain Interface

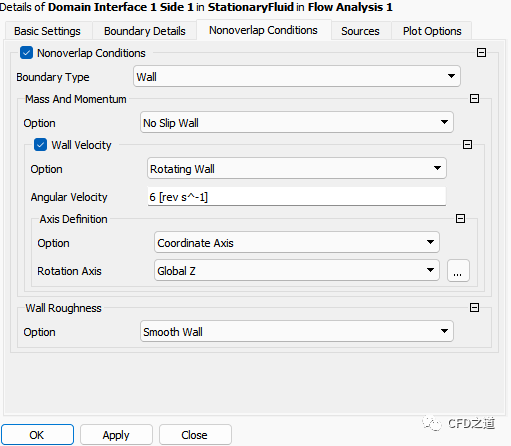

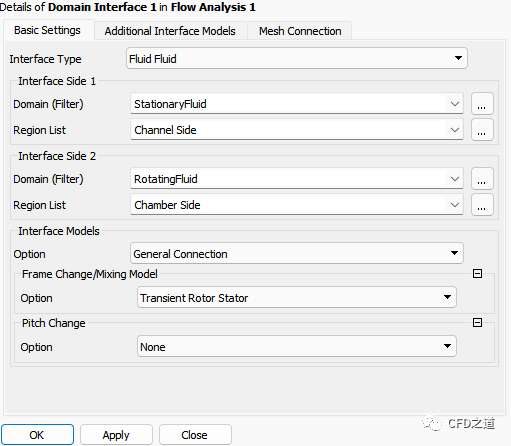

• 如下图所示设置Basic Settings选项卡中的参数，点击OK按钮关闭对话框

• 编辑模型树节点StationaryFluid > Domain Interface 1 Side 1

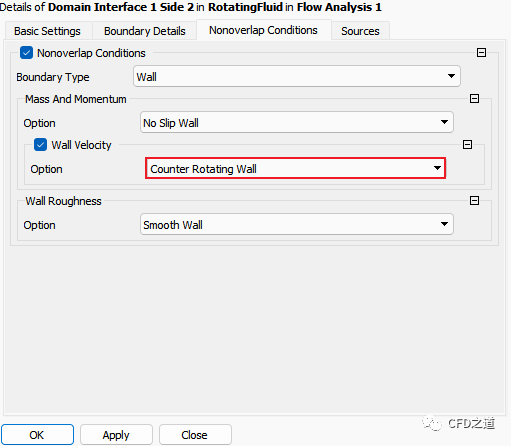

• 编辑模型树节点RotatingFluid > Domain Interface 1 Side 2

2.6 创建边界条件

1、入口边界

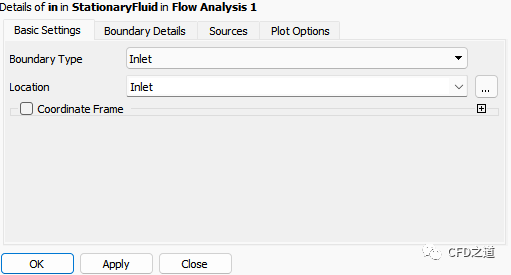

• 创建边界条件in

• 指定入口位置为inlet

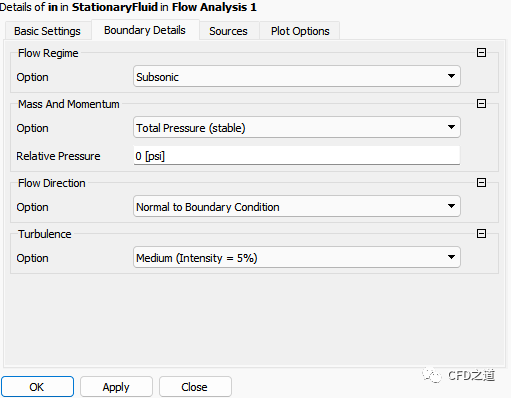

• 指定入口总压为0 psi

2、出口边界

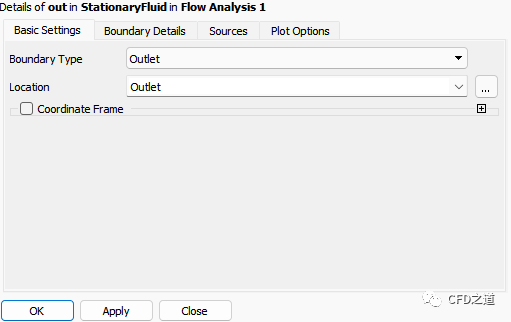

• 相同的方式在StationaryFluid区域中创建边界条件out

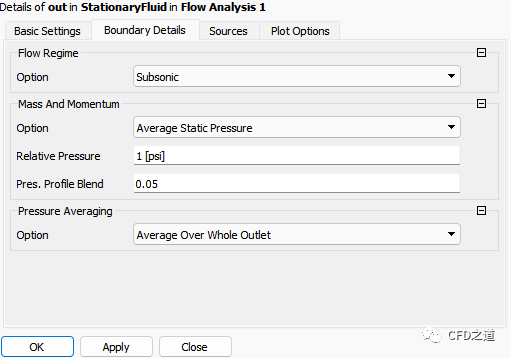

• 指定出口静压为1 psi

2.7 求解控制

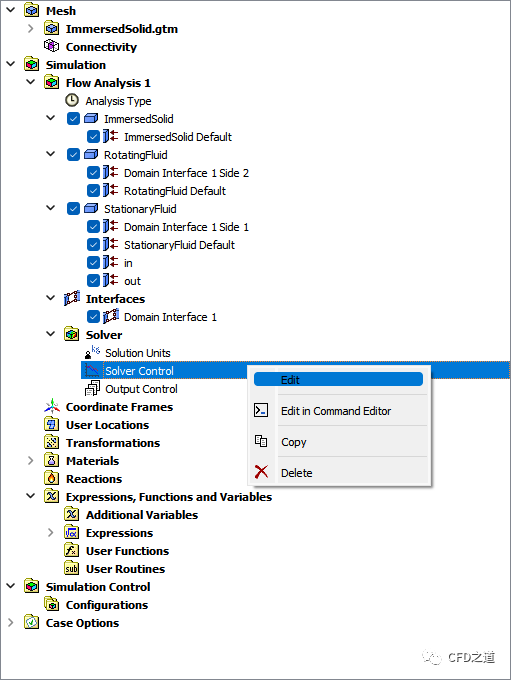

• 右键选择模型树节点Solver Control，点击弹出菜单Edit

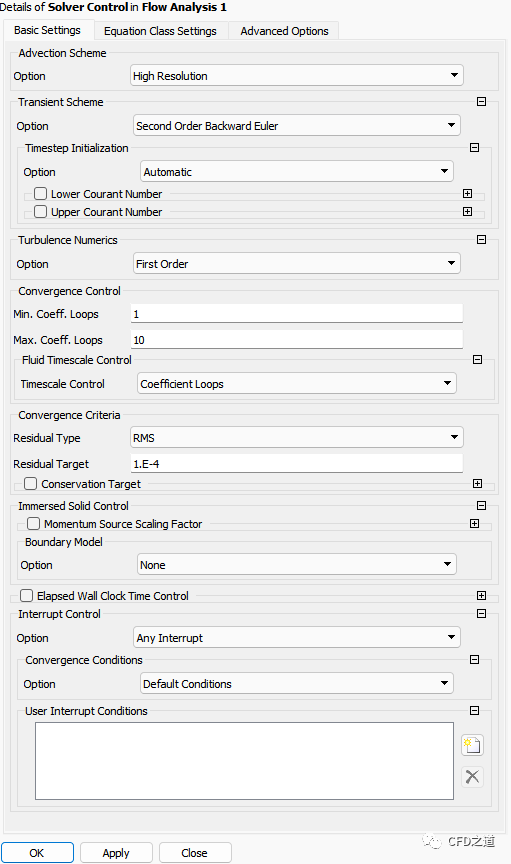

• 如下图所示设置参数

2.8 设置数据输出

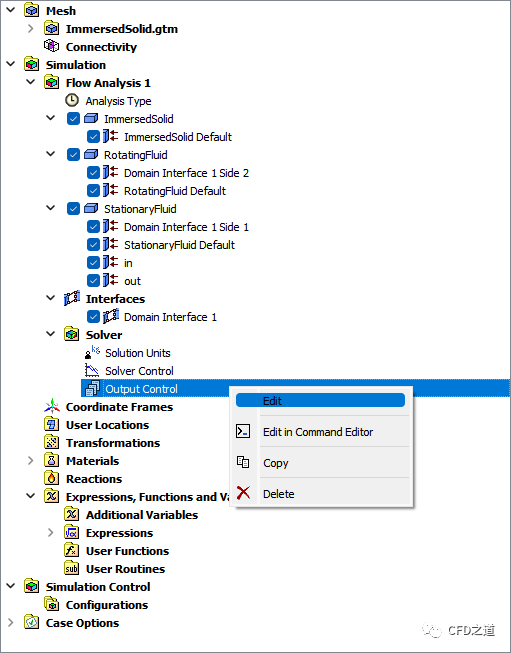

• 右键选择Output Control，点击弹出菜单项Edit

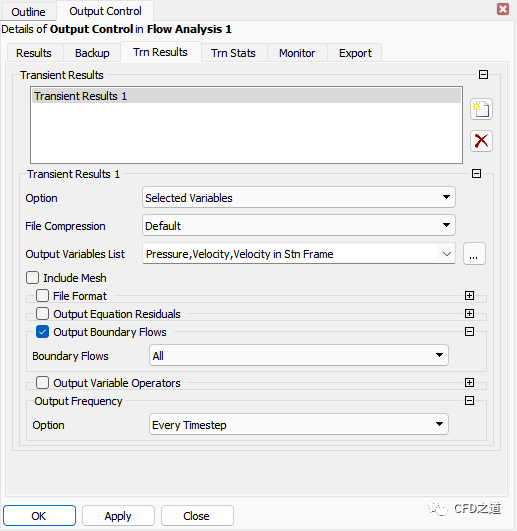

• 指定瞬态输出内容，如下图所示

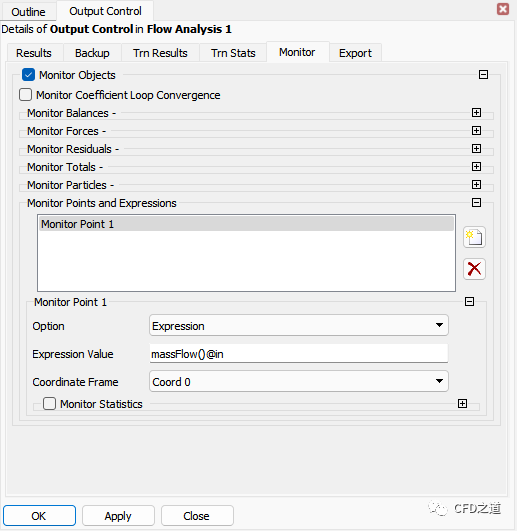

• 定义监测变量

2.9 求解计算

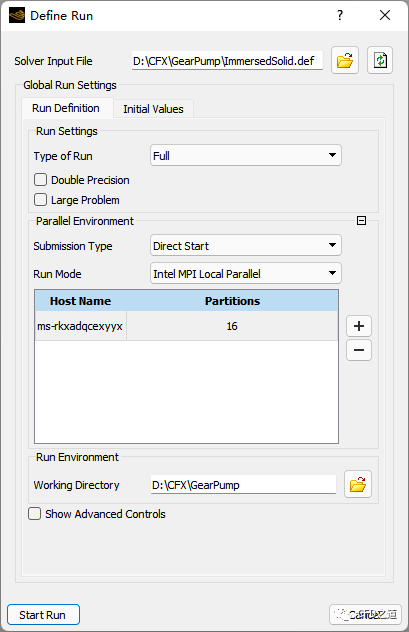

• 点击工具栏按钮Define Run

• 进行求解计算

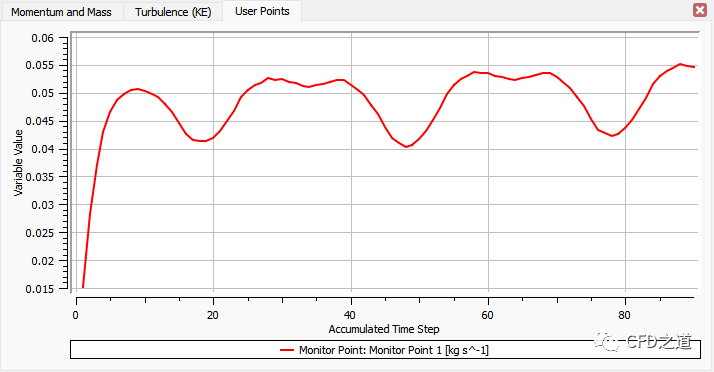

• 监测的边界流量如下图所示

3 计算结果

后处理过程略。

压力随时间变化如图所示。

注：本案例为CFX Tutorials。案例文件可在ANSYS官网下载。

”
