本案例演示利用Fluent Meshing中的Fault-Tolerant Meshing流程划分歧管计算网格。

注：Fault-tolerant Meshing流程常用于脏几何处理。watertight geometry流程用于干净几何网格划分。

”

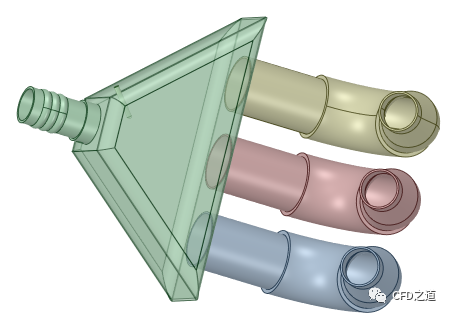

本案例要处理的几何模型如图所示。

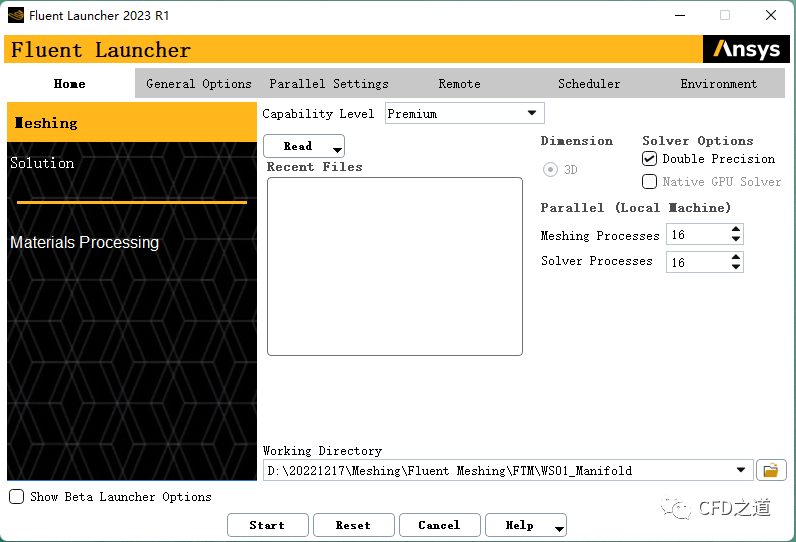

• 启动Fluent Meshing

1 导入几何

• 启用Fault tolerant Meshing流程

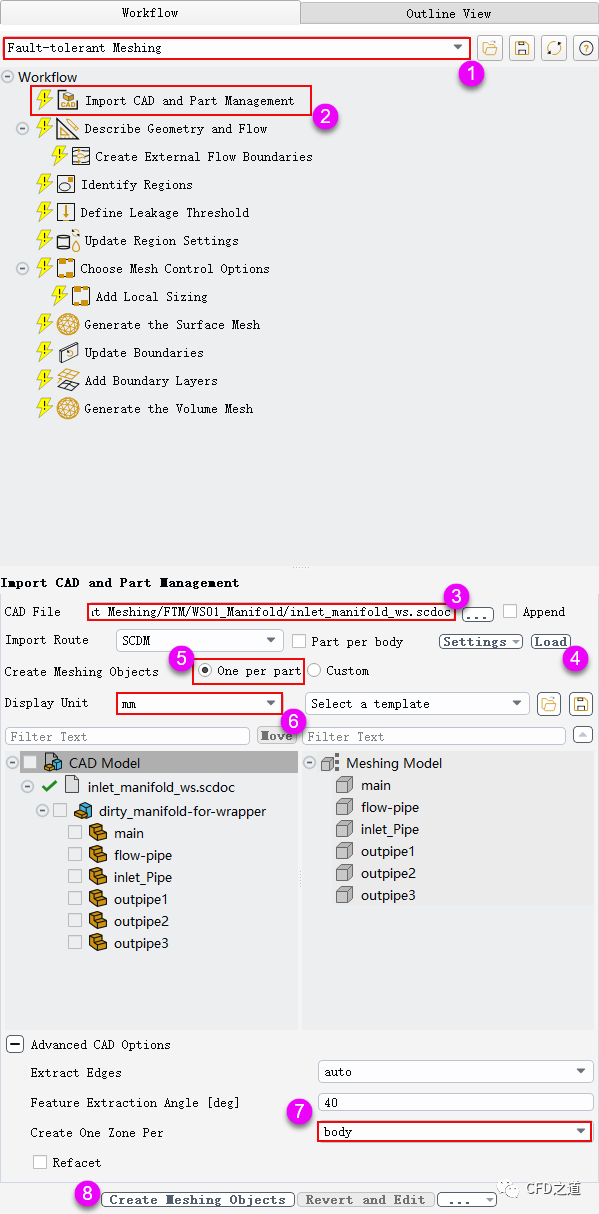

• 选择Import CAD and Part Management，如下图所示导入几何inlet_mainfold_ws.fmd

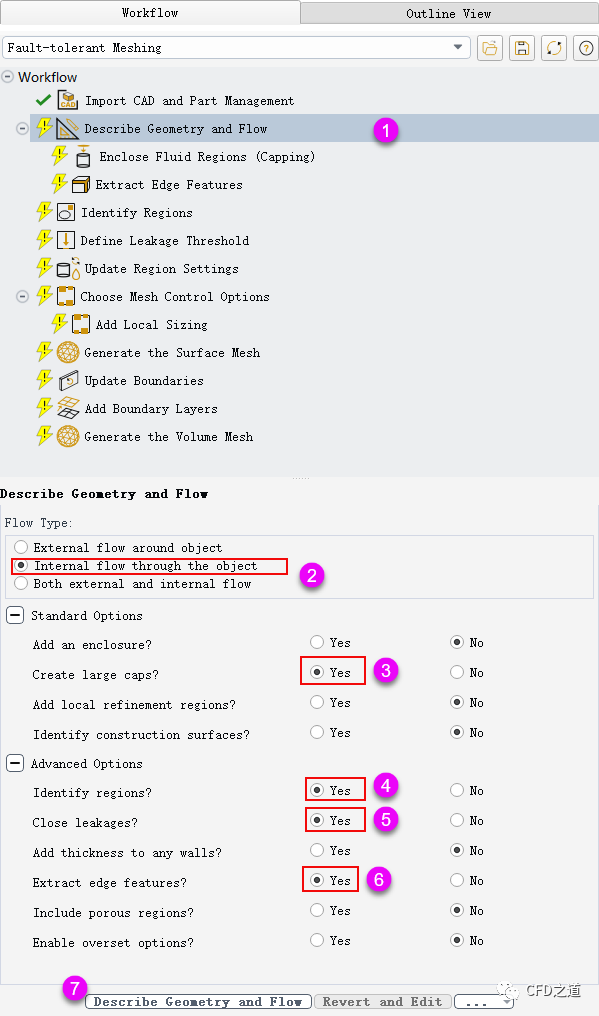

2 描述几何

• 选择节点Describe Geometry And Flow
• 如下图所示设置参数

3 创建caps

• 选择节点Enclose Fluid Regions(Capping)

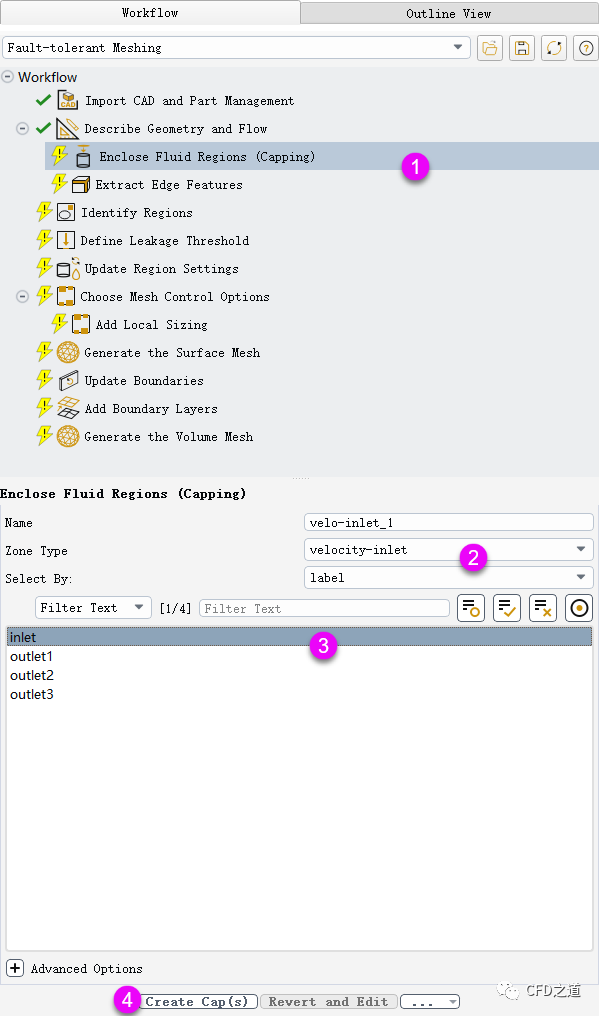

• 如下图所示，创建封闭边界，注意正确指定边界类型

相同方式处理inlet、outlet1与outlet2，全部处理完毕后模型树节点如下图所示。

注：这里的名称是在SCDM中已经定义好了的。若SCDM未定义，则需要通过鼠标右键在图形窗口中选择。

”

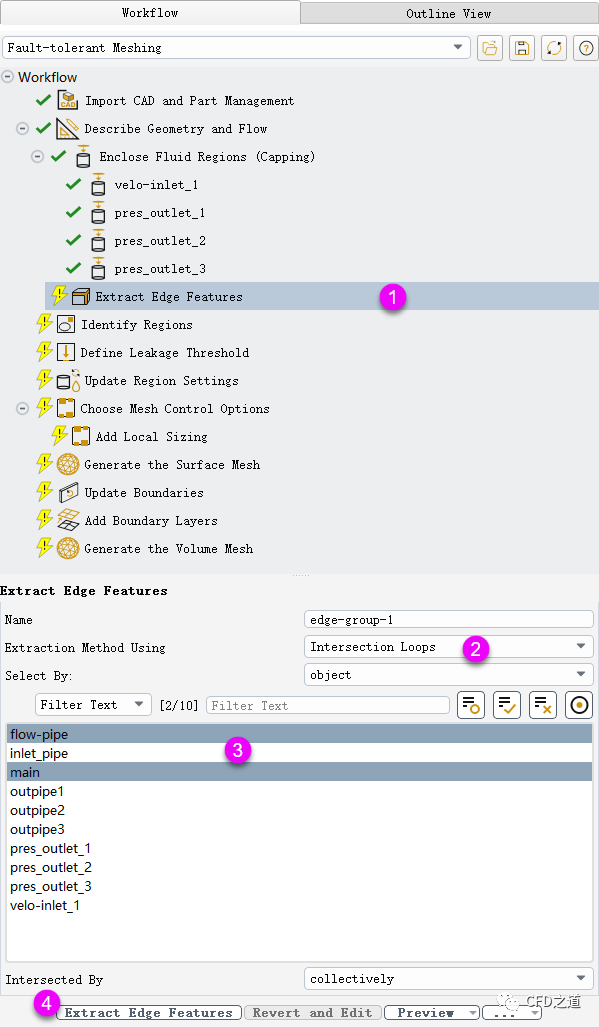

4 提取特征

• 选择节点Extract Edge Features
• 设置Extraction Method Using，选中列表选项flow-pipe及main
• 点击按钮Extract Edge Features完成几何交线构建

5 识别区域

定义材料点。这里定义两个材料点，一个位于main的内部，另一个位于outpipe2的外部。

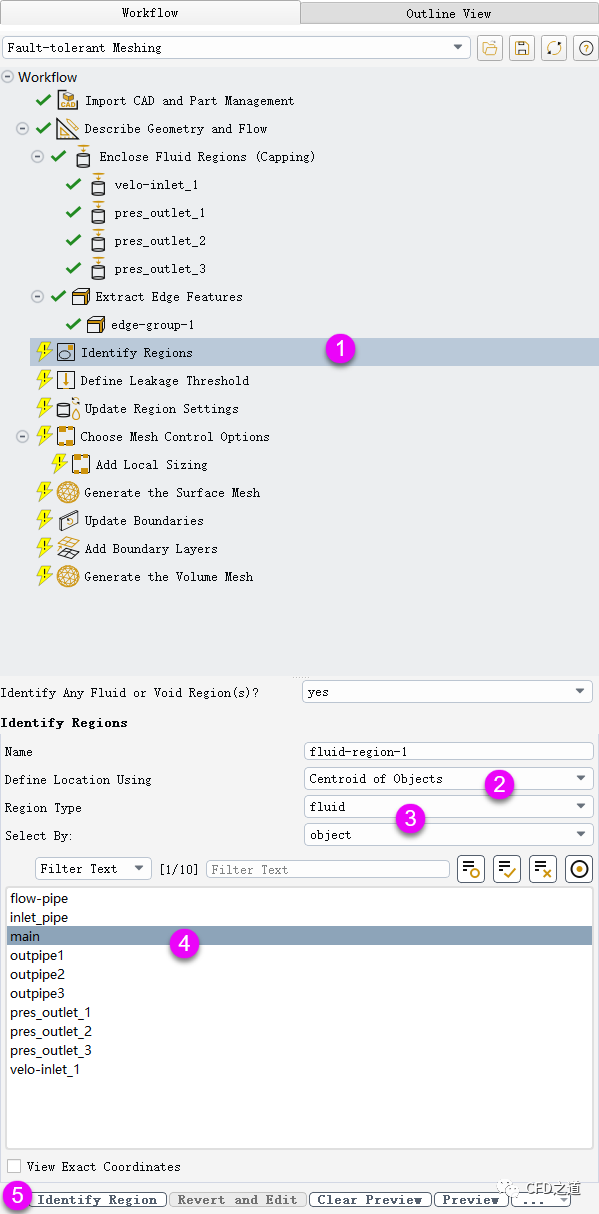

• 选择节点Identify Regions，以对象main创建fluid类型区域

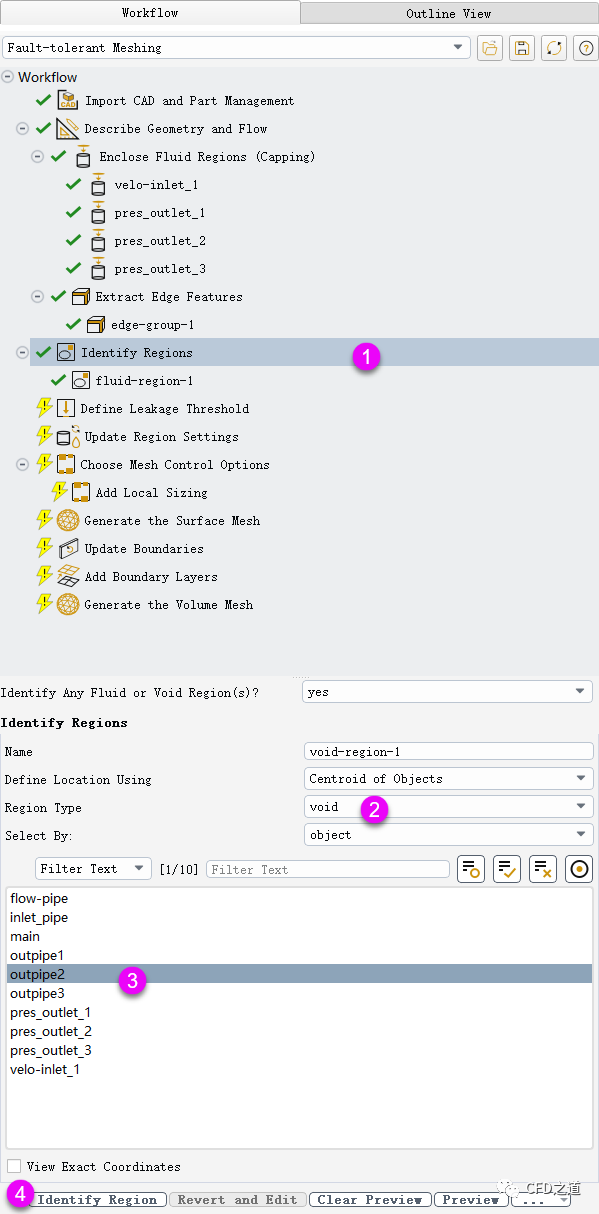

• 以对象outpipe2创建类型为void的区域

6 定义leakage

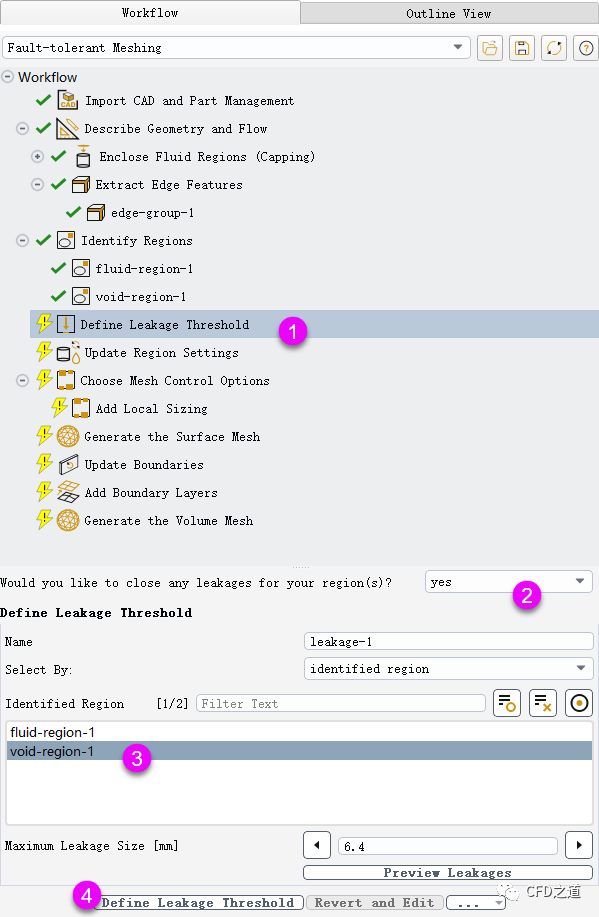

• 选择节点Define Leakage Threshold
• 选择区域void-region-1，指定Maximum Leakage Size为6.4
• 点击按钮Define Leakage Threshold创建对象

7 更新区域

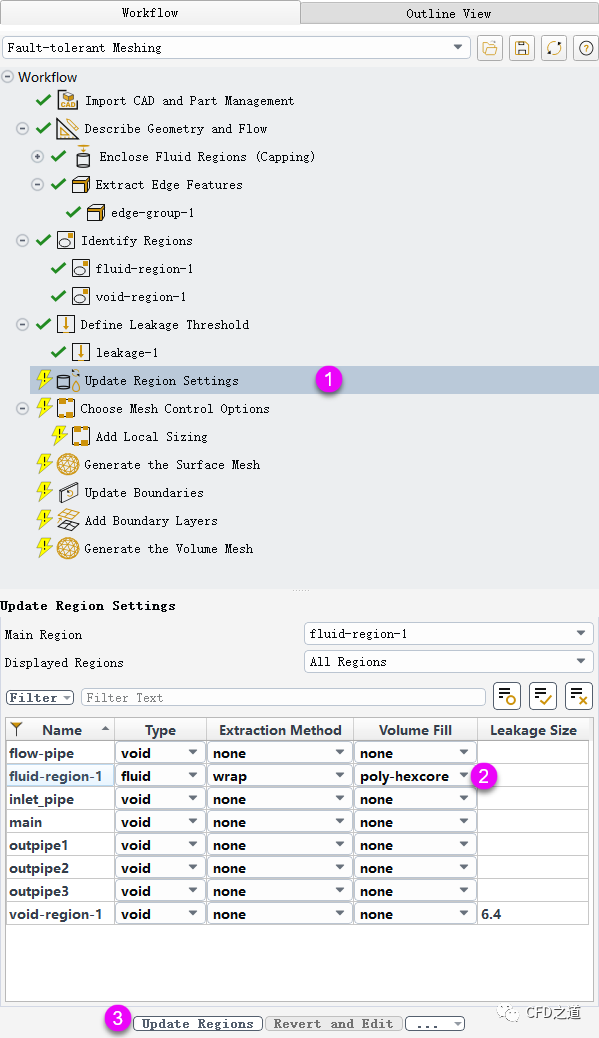

• 选择节点Update Region Settings，如下图所示，检查区域类型、抽取方法以及体网格生成方法

8 网格控制

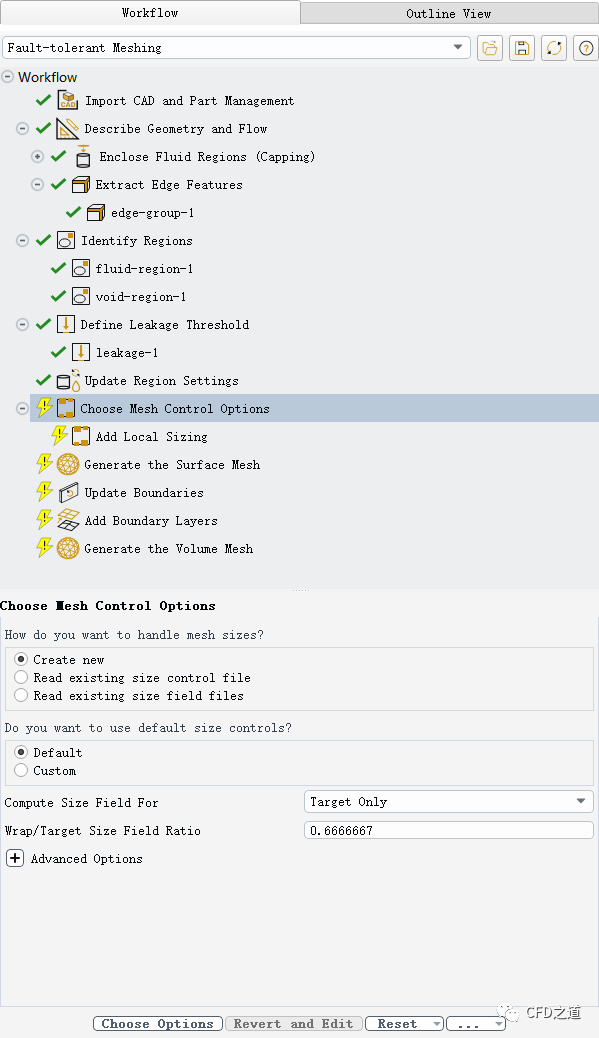

• 选择节点Choose Mesh Control Options，采用默认参数设置

9 生成面网格

• 选择节点Generate the Surface Mesh

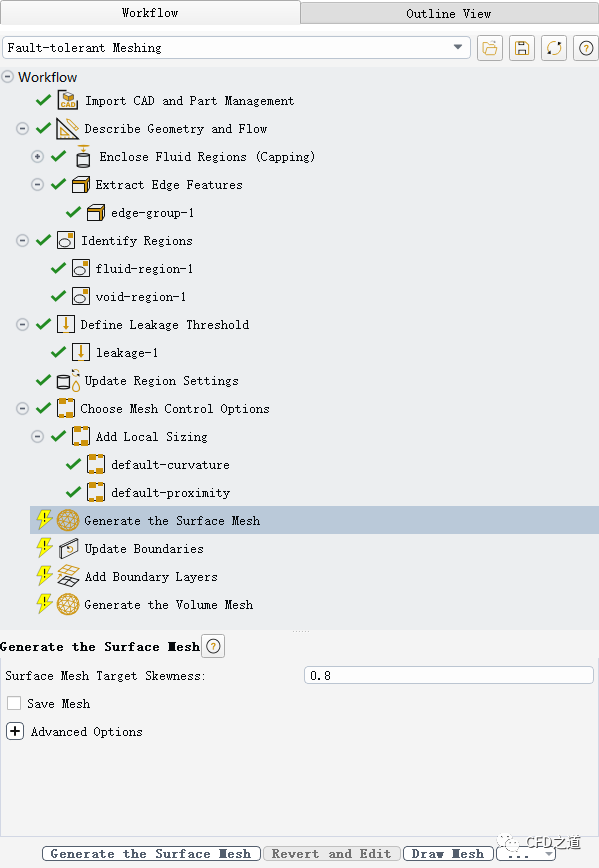

• 设置Surface Mesh Target Skewness为0.8，点击按钮Generate the Surface Mesh生成面网格

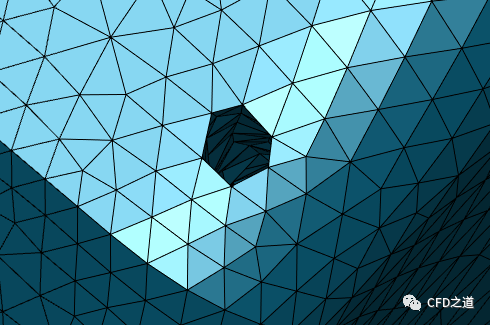

生成面网格如下图所示。

传感器位置捕捉不理想，可以插入尺寸控制进行改善。

• 选择按钮Revert and Edit清除网格。

10 插入网格控制

• 选择节点Setup Size Controls，如下图所示参数指定flow-pipe的参数控制

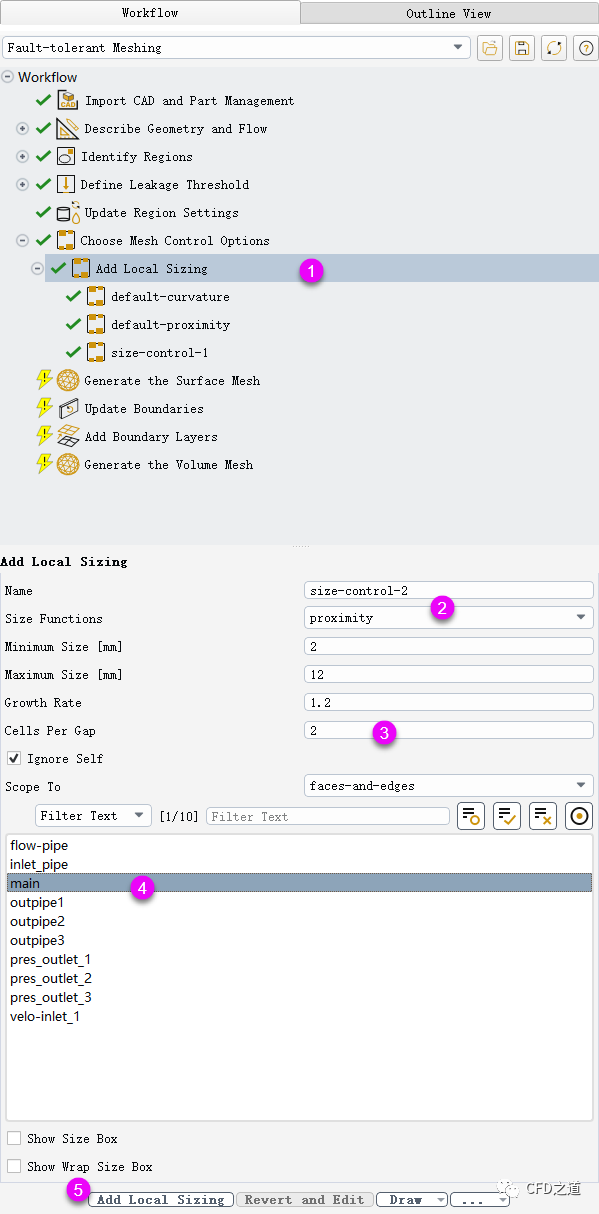

• 如下图所示指定main的网格参数控制

11 重新生成网格

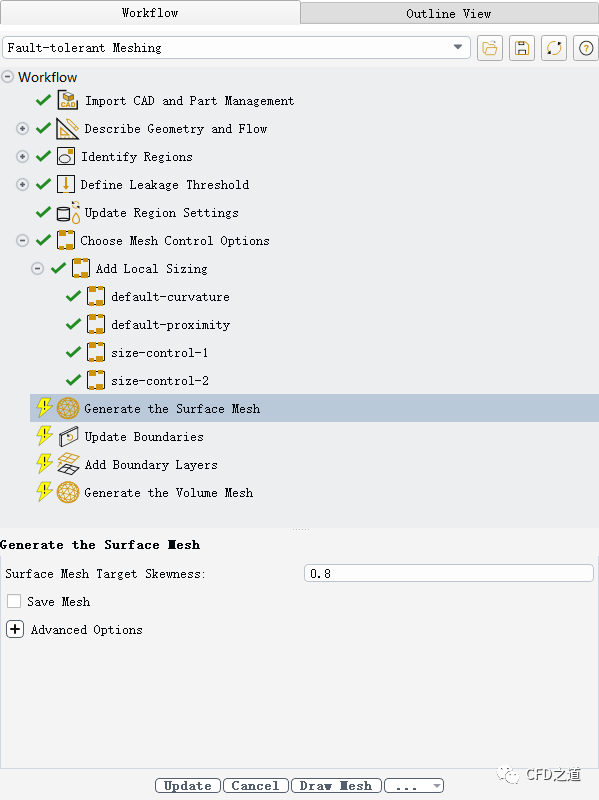

• 选择节点Generate the Surface Mesh重新生成面网格

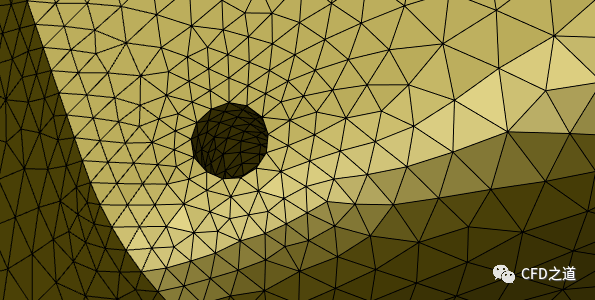

可以看到传感器位置网格有了较大改善

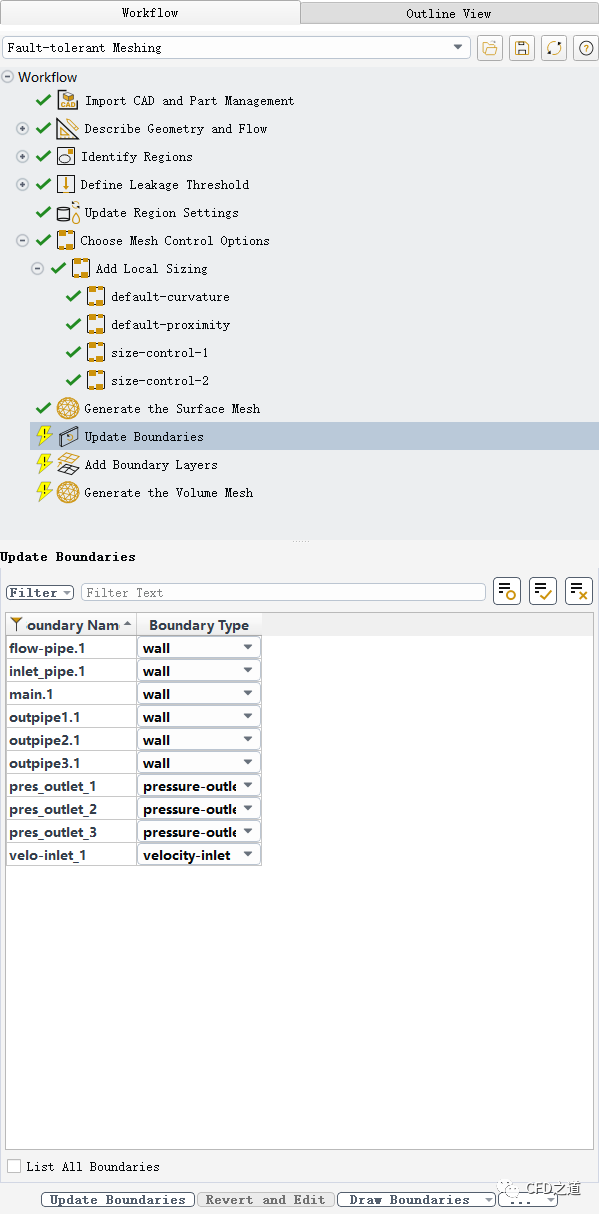

12 更新边界

采用默认参数。

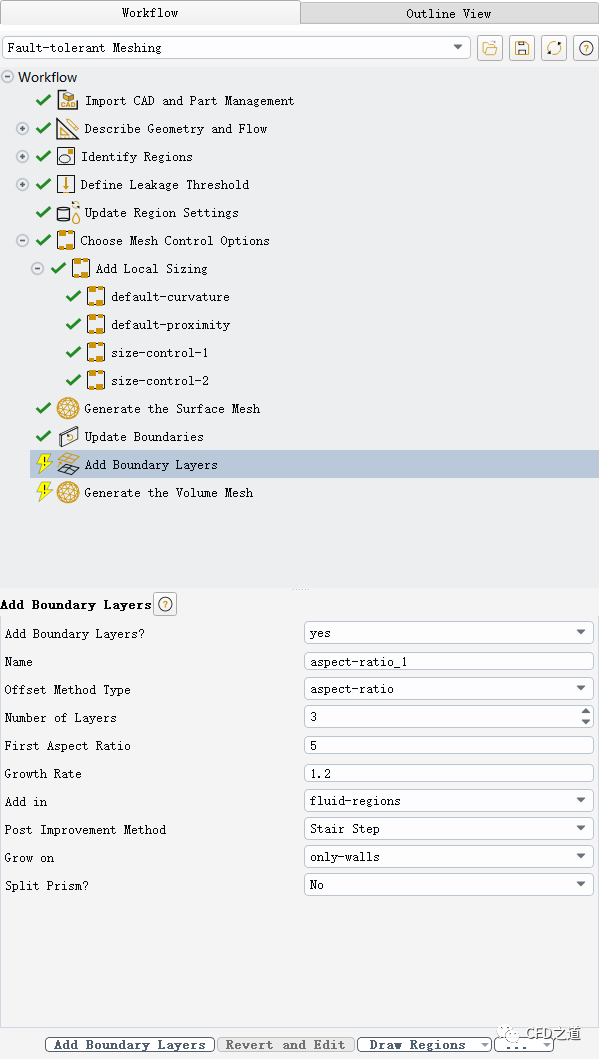

13 边界层参数

• 选择节点Setup Boundary Layers，如下图所示采用默认边界层参数

14 生成体网格

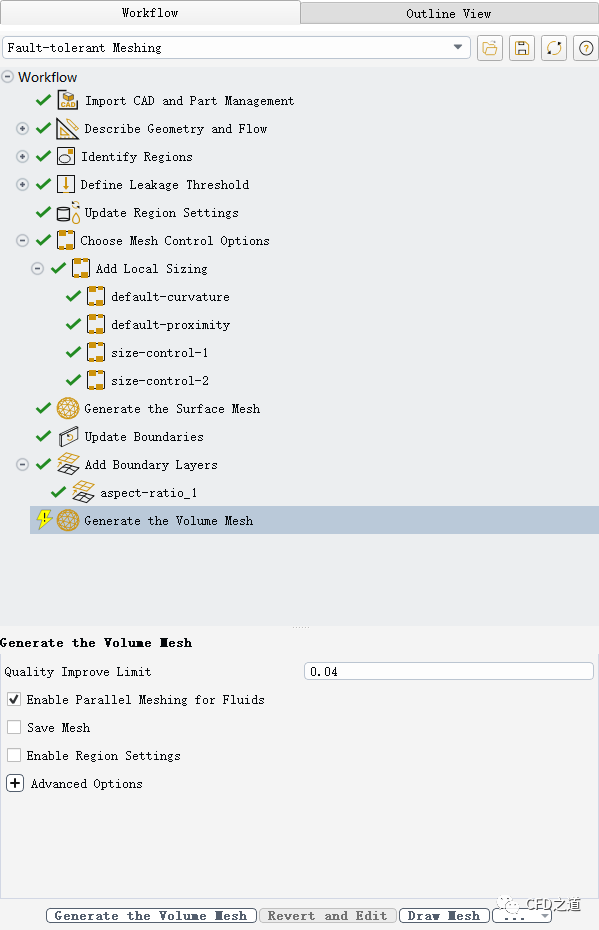

• 选择节点Generate the Volume Mesh，采用默认设置生成体网格

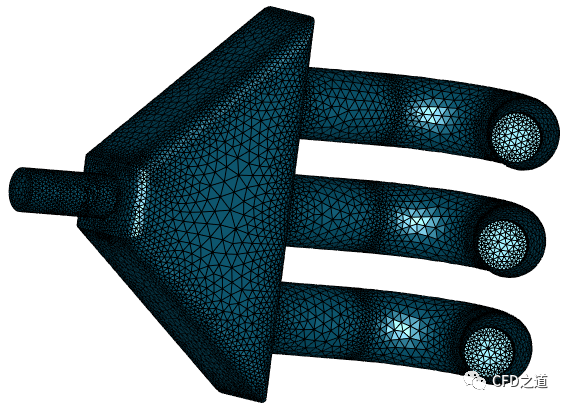

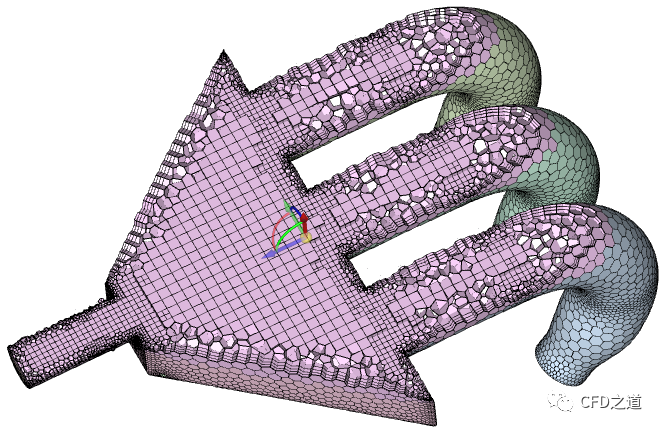

体网格如图所示。

个人观点：FTM流程并不好用。对于不是特别复杂的模型，强烈建议在CAD软件或SCDM中进行几何清理，然后使用watertight工作流程。如果一定要在Fluent Meshing中进行几何清理，不建议使用FTM，不如直接使用传统流程。

”

相关文件：

链接：https://pan.baidu.com/s/1JlauU1qmGe7_xSXd2McHig 提取码：hija

”

（完）
