pyANSYS|基础介绍

内容纲要

本文介绍pyansys的一些基础内容。

注:文中内容取自pyansys官方介绍。

1 基本介绍

pyansys包含了一系列用于操控ANSYS产品的Python程序包,主要包括:

  • PyAEDT:提供了AEDT的python接口

  • PyDPF-Core:提供了DPF(Data Processing Framework)的python接口,用于建立更高级和定制的工作流程

  • PyDPF-Post:DPF后处理工具箱的python接口,用于操作和转换模拟的数据

  • PyFluent:提供了操作Fluent的python接口

  • PyMAPDL:提供了操作MAPDL的python接口

  • PyPIM:提供了与PIM(Product Instance Management)API通信的python接口

  • Granta M1 BoM Analytics:与Granta MI BoM分析服务的python接口

  • Shared Components:共享软件组件,以实现软件包的互操作性并尽量减少维护工作

除此以外,还有一些其他的ANSYS产品的python接口,如PyMechanical、PyOptisLang、PySeascape、PySystemCoupling等,详情可见其官网介绍。

pypi地址:https://pypi.org/project/pyansys/github地址:https://github.com/pyansys文档地址:https://docs.pyansys.com/version/dev/

2 模块安装

pyANSYS是一个python程序包,其中包含了一些对科学计算库的依赖,为了避免麻烦,可以先安装Anaconda或Miniconda。

Anaconda下载地址:https://www.anaconda.com/download/Miniconda下载地址:https://docs.conda.io/en/latest/miniconda.html

这里以Anaconda为例,从其官网下载后进行安装,一路next即可。

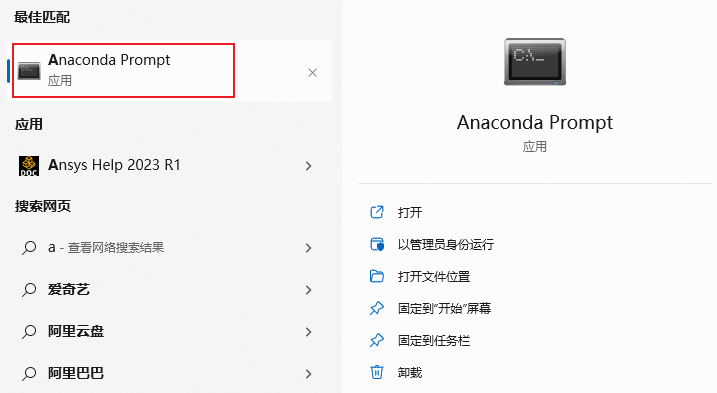

Anaconda安装完毕后,从开始菜单中打开Anaconda Prompt

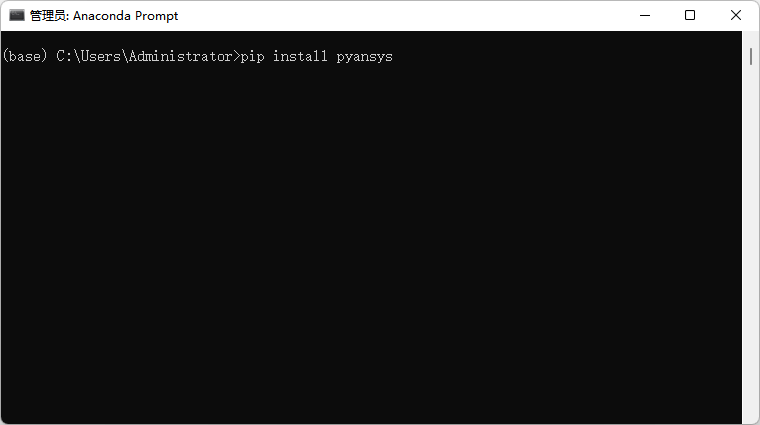

在其中输入命令:pip install pyansys进行pyansys安装,如下图所示。

注:也可以使用pip install pyansys[fluent-all]安装更多模块,附加安装的模块包括:shiboken6, PySide6-Essentials, PySide6-Addons, pyside6, pyvistaqt, ansys-fluent-parametric, widgetsnbextension, ipywidgets, ipyevents, ipycanvas, ipyvtklink, ansys-fluent-visualization等。

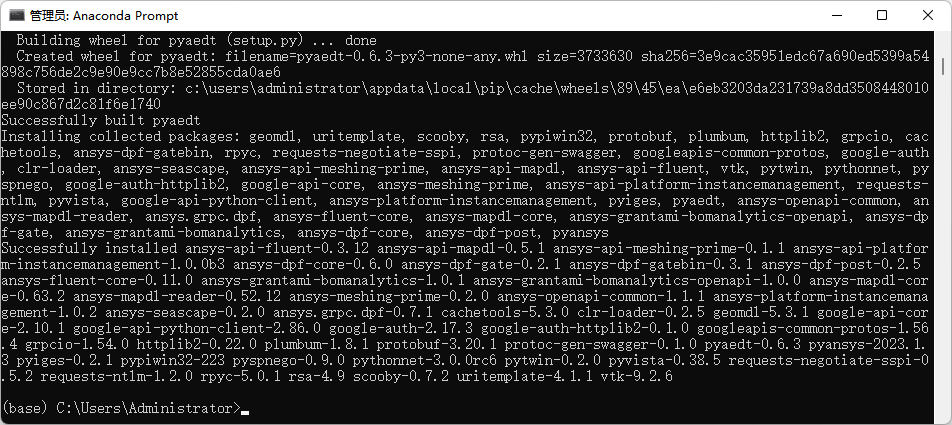

如下面这样则表示安装完毕。

接下来可以测试一下是否可用。

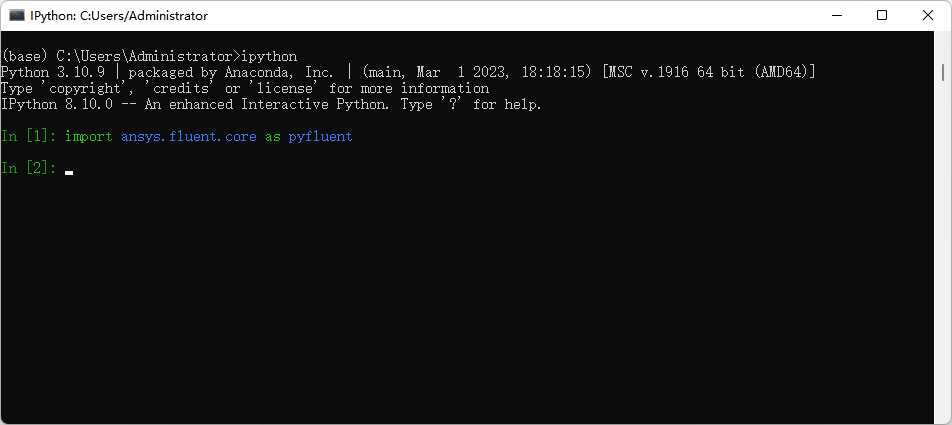

在Anaconda Prompt中输入ipython启动IPython,如下图所示,随便输入语句import ansys.fluent.core as pyfluent,若无报错,则表示安装成功。

3 编译本地文档

pyansys线上文档地址为:https://docs.pyansys.com/version/dev/

不过有时候可能需要离线查阅文档,此时可以利用源码编译本地文档。

  • 从pyansys官网https://github.com/pyansys/pyansys或网址https://codeload.github.com/pyansys/pyansys/zip/refs/heads/main下载pyansys并解压

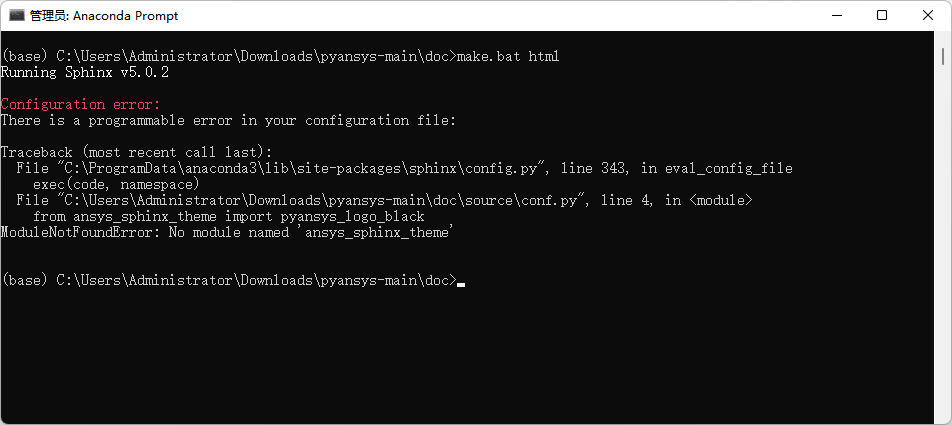

  • 从anaconda prompt进入到解压后的文件夹中的doc路径下,运行命令:make.bat html,此时可能会出现下图所示的错误信息,表示没有安装ansys_sphinx_theme

  • 利用pip install ansys_sphinx_theme安装该模块,安装完毕后继续make.bat html,后面缺啥模块就直接用pip进行安装。(本机上需要安装的模块包括:sphinx_design、sphinx_copybutton)

文档编译了似乎也没啥用,只有一个和线上文档一样的主页面,模块的文档还是线上的。不过各子模块的文档编译过程是一样的。

4 后记

pyansys目前还缺少一个能打的建模模块,若能将SCDM或DM搞进来就好用了。现在建模采用APDL,用起来不是一般的难受。也可以选择导入CAD,不过这样做的话就难以实现几何参数化。

pyansys遵循MIT协议,此协议较为宽松,可闭源商用。


(完)
