Fluent Native GPU求解器示例

内容纲要

本案例演示利用Fluent中的GPU求解器计算内流场。

1 启动Fluent

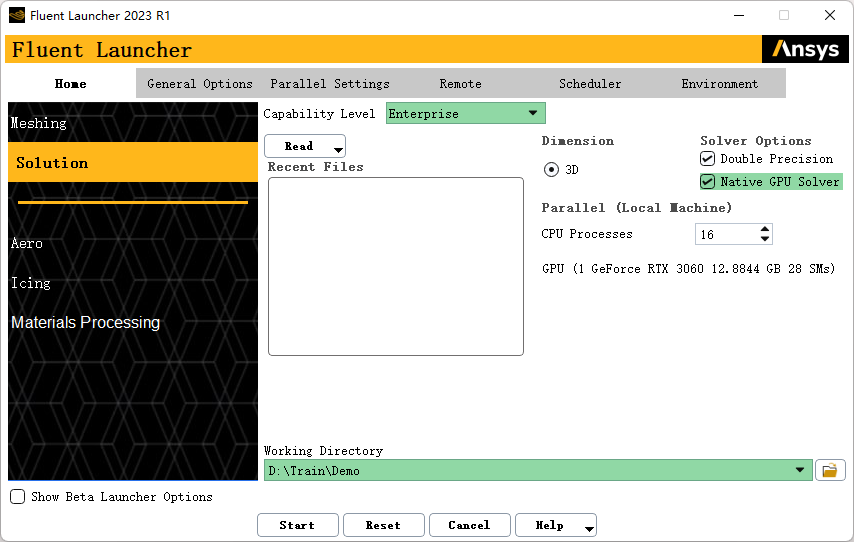

  • 启动Fluent

2 读取网格

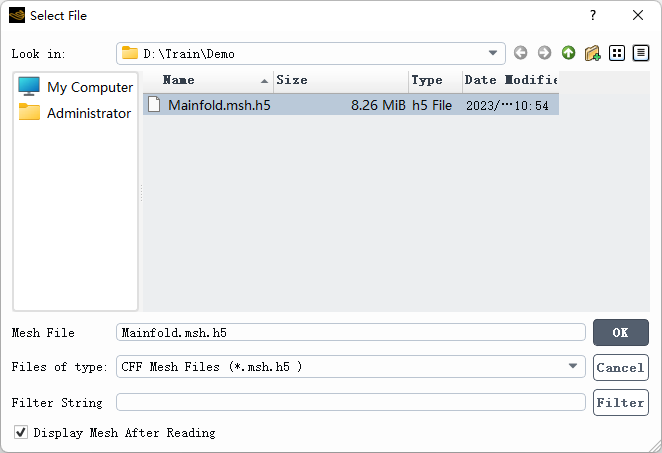

  • 利用菜单File → Read → Mesh... 读取计算网格Mainfold.msh.h5

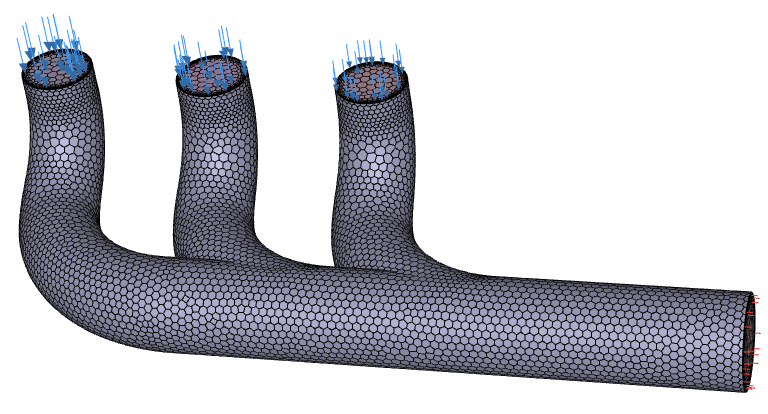

计算模型如图所示。

3 模型设置

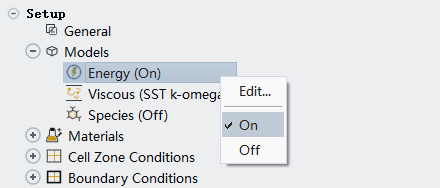

  • 激活能量方程

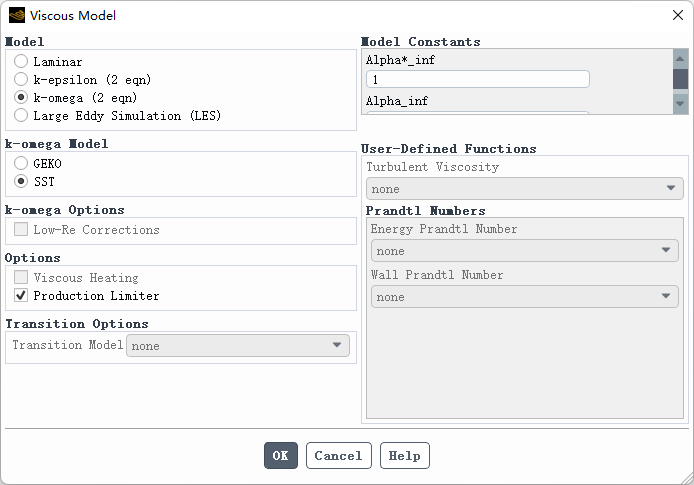

  • 采用SST k-omega湍流模型

注:激活GPU计算后,可用的模型少了很多。

4 材料介质设置

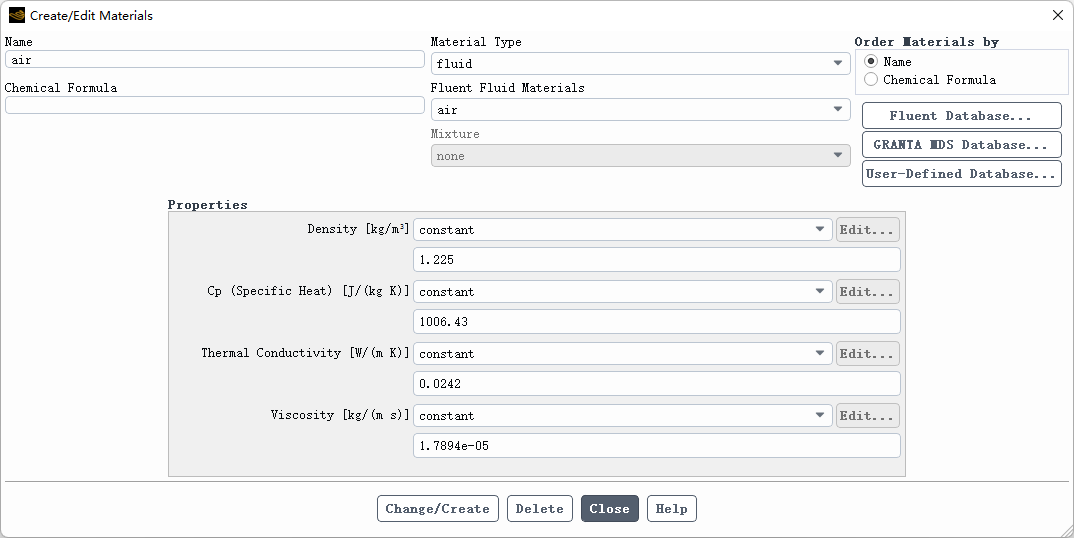

  • 采用默认材料参数

5 设置边界条件

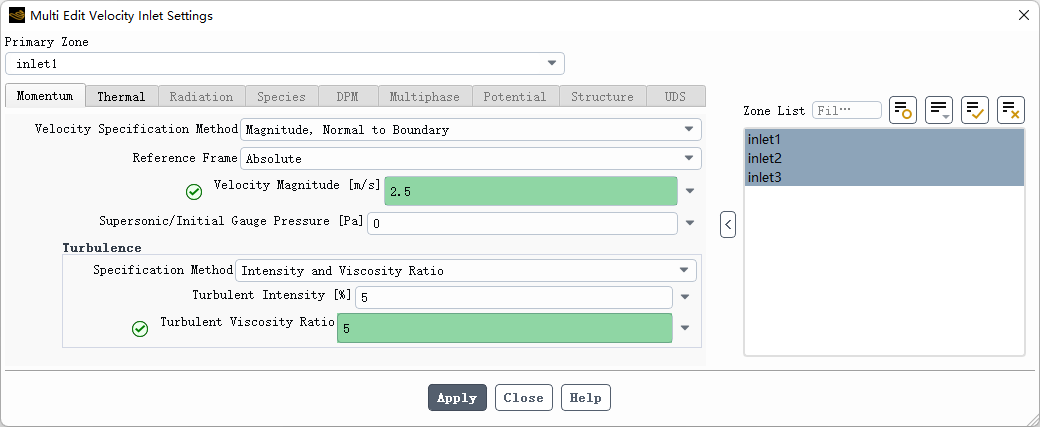

1、入口边界

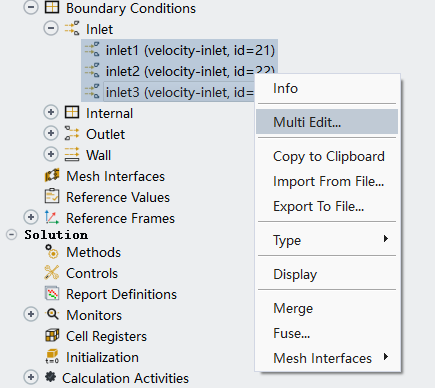

  • 选择三个入口边界
  • 指定入口速度为2.5 m/s
  • 指定温度为360 K

2、壁面边界

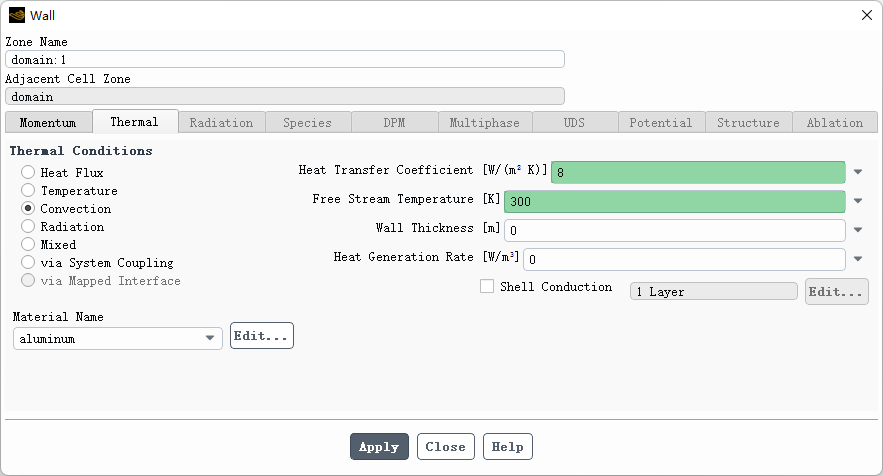

  • 指定壁面为对流换热边界,指定对流换热系数为8 W/(m2-K),环境温度为300 K

6 Methods设置

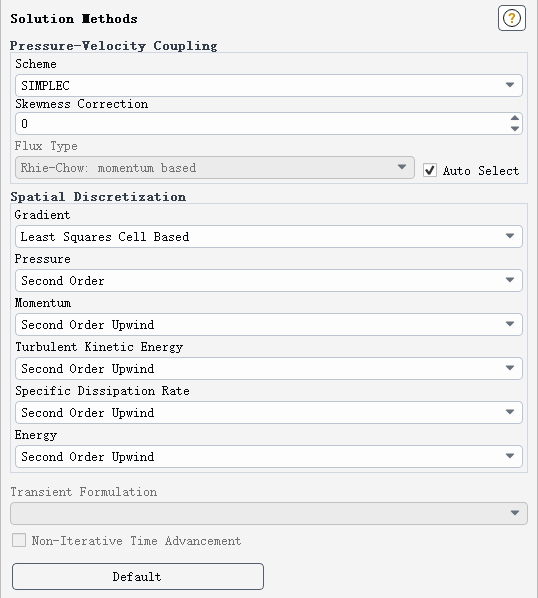

  • 采用SIMPLEC算法进行计算

压力速度耦合算法中只能使用SIMPLE与SIMPLEC。

7 监测出口流量

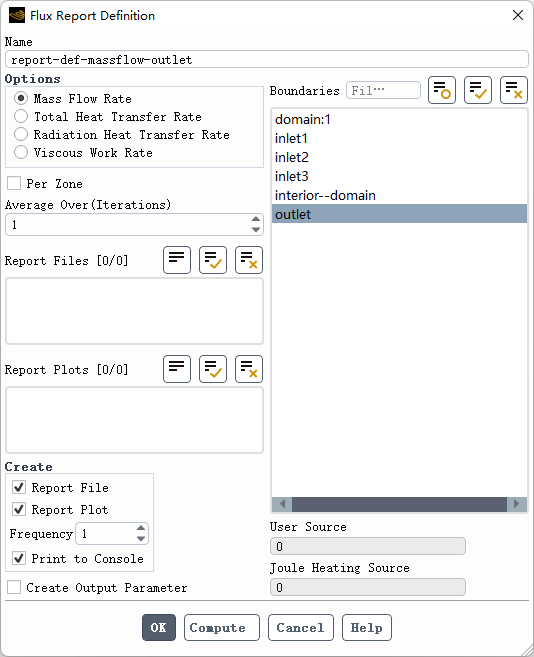

  • 监测出口质量流量

8 初始化设置

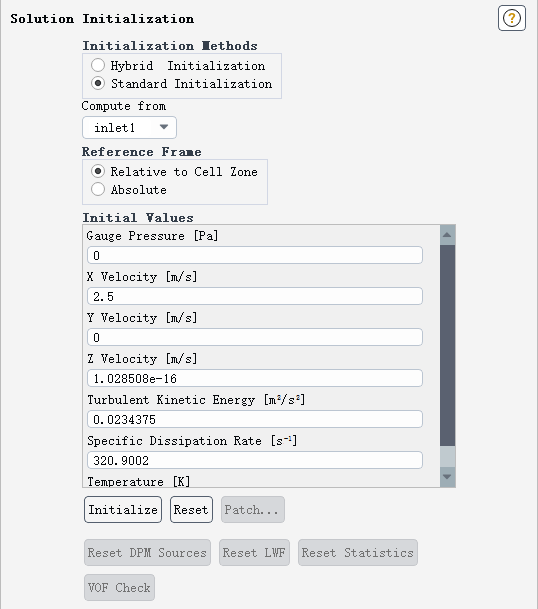

  • 进行初始化计算

9 进行计算

  • 迭代计算300步

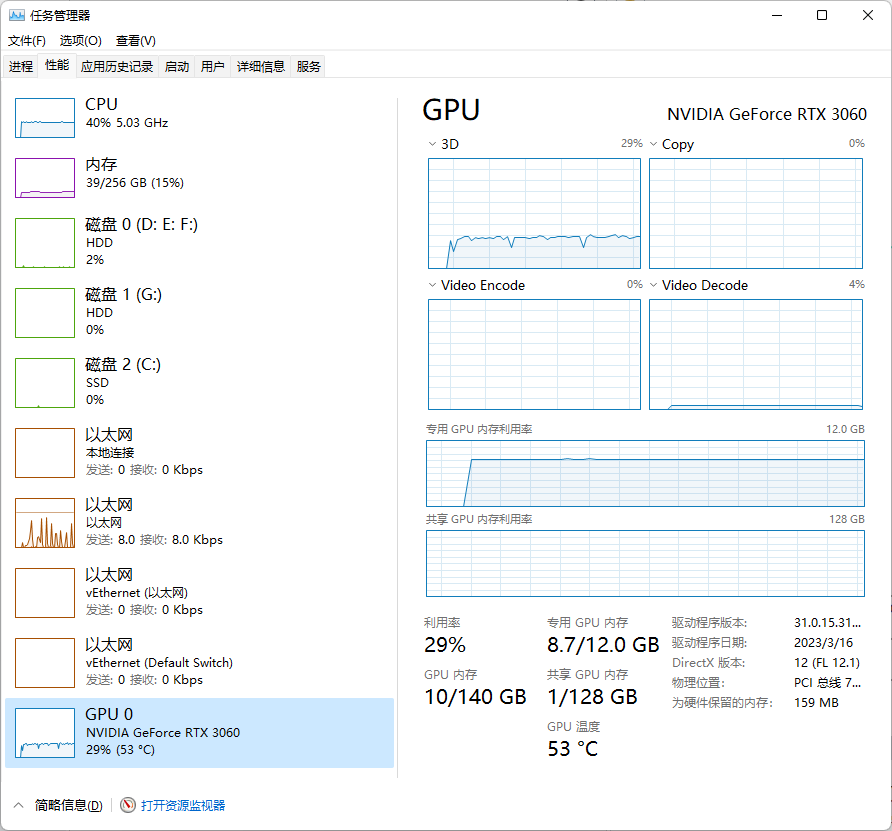

计算中查看任务管理器,GPU的利用率不是很高,看起来似乎是CPU分担了部分任务。下次用1个CPU试试。

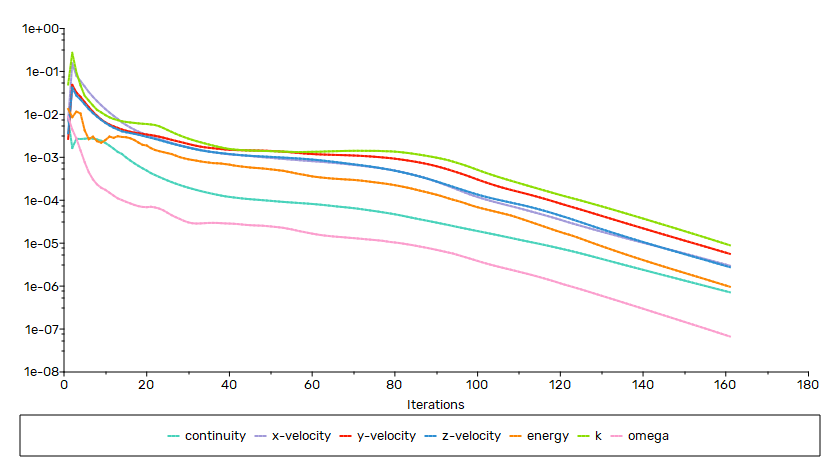

  • 迭代残差如下图所示

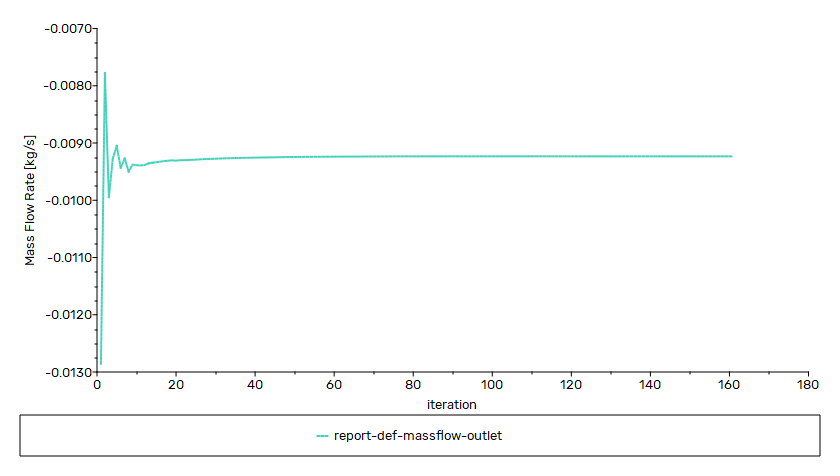

  • 检测的出口质量流量如图所示

10 计算结果

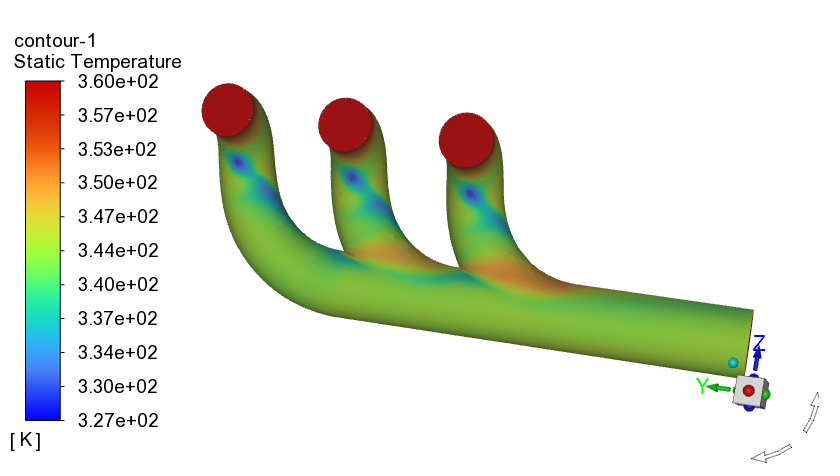

  • 温度分布

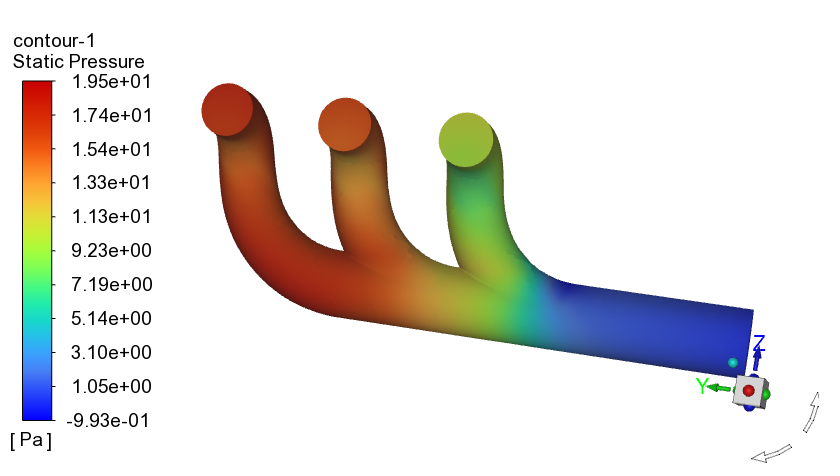

  • 压力分布

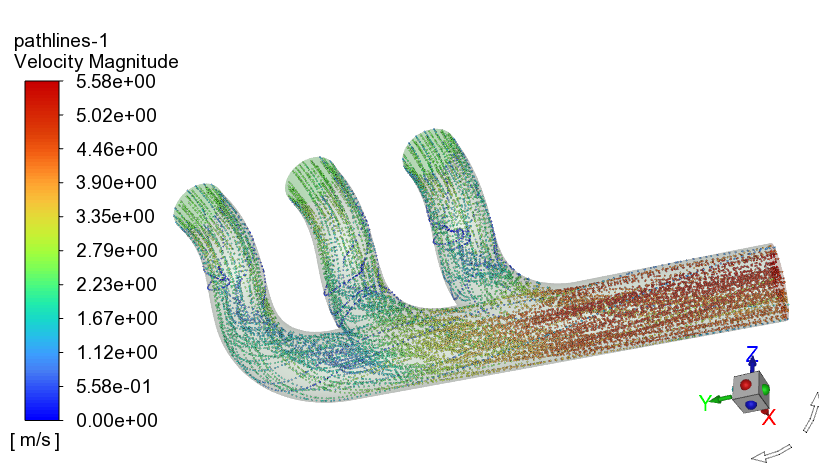

  • 流线

本文计算模型链接:https://pan.baidu.com/s/166lrepFzZUJnBG_Uw05pWQ?pwd=b7bf 提取码:b7bf  软件版本:ANSYS 2023R1


(完)
